Особенности установки вентиляторов
Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.
Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи
Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора
Установка вытяжного вентилятора
Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.
- Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
- В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.
Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.
Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.
Правильный монтаж
Обратный клапан может устанавливаться как в начале вентиляционного канала, так и в конце
Чтобы это осуществить, необходимо просверлить отверстия для крепления, но перед этим важно сделать правильную разметку. Для этого корпус прибора устанавливается в трубу воздуховода
После сверления происходит монтаж обратного клапана, лучше использовать дюбеля. Во время выполнения этой операции, следует помнить, что никаких зазоров быть не должно, даже если они появятся, то необходимо заделать их специальным герметиком на любой основе. Главное, чтобы он обеспечивал надежную и долговечную адгезию, а также обладал противогрибковыми свойствами.
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Коротко о главном
Обратный клапан защищает от возвращения запахов из вытяжки. Основных вида 4: одностворчатый и двустворчатый, «жалюзи» и с мембраной. Также есть различия по форме. Самые распространённые – прямоугольник и цилиндр. Можно выбрать модели с ручным или автоматическим управлением.
Есть несколько способов установки клапана: монтаж на естественную вентиляцию, принудительную и гибридную. В первом случае потребуется усилитель – вентилятор – чтобы воздействовать на лопасти. Во втором – фильтр монтируют внутрь воздуховода. Но самый распространённый – это установка в смешанную систему. Это нужно для того, чтобы при включении вытяжки, воздух не выходил через шахту естественной вентиляции.
Особенности самостоятельного изготовления
Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.
В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.
Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину
Особенное внимание нужно уделить следующим моментам:
плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.
Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.
При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.
Варианты устройства в двери
Существуют двери с вентиляционной решеткой и кольцами. В первом случае внизу полотна вырезают проем по форме изделия и закрывают пластиковой, металлической или деревянной решеткой. К преимуществам таких конструкций относят:
- большой ассортимент продукции;
- непрозрачность;
- отсутствие сквозняка, поскольку есть препятствия для движения сплошного потока воздуха.
Такие изделия устанавливают по всей ширине двери или в нескольких местах. Все зависит от дизайна интерьера. При монтаже следует устанавливать решетку строго параллельно полу.
Еще одним способом организации вентиляции является формирование колец в двери. От предыдущего варианта этот отличается только отсутствием планок. В отверстие вставляют пластиковое или металлическое кольцо, которое называют втулкой. Она позволяет защитить полотно от воздействия влаги и грязи. С эстетической точки зрения этот вариант выглядит лучше.
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия

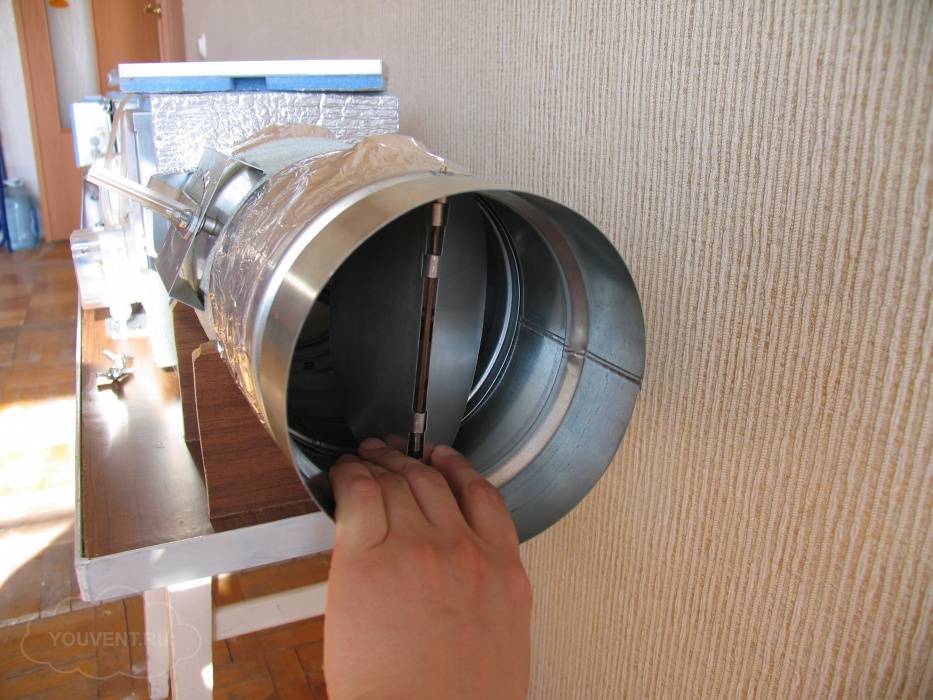

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.
Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
Преимущества функции микропроветривания
Среди главных преимуществ такой функции выделяют:
- Постоянный воздухообмен в помещениях, даже при неблагоприятных погодных условиях. Минусовая температура или сильный ветер не позволяют открыть окна без дискомфорта обитателям даже на несколько минут. Функция проветривания обеспечит возможность притока воздуха без сквозняков.
- Борьба с конденсатом. Микропроветривание незаменимо в стеклопакетах на кухне. Интенсивная эксплуатация мультиварки, плиты или духового шкафа приводят к образованию пара в воздухе и конденсата на поверхностях. Без непрерывного проветривания капельки воды могут стать благодатной средой для роста плесени.
- Гигиеничность воздуха. Поступление свежего воздуха в комнате позволяет снижать концентрацию вредных микроорганизмов и болезнетворных бактерий.
- Сохранение тепла в доме в зимнее время. По замерам специалистов, микропроветривание окна имеет среднюю интенсивность не более 12–15 куб. метров в час. Это практически не влияет на температуру в доме, за несколько часов она может снизиться всего на полградуса.
Применение обратного клапана
Вентиляция естественного типа
Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.
Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.
Клапаны для естественной вентиляции
Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.
В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.
Применение в случае принудительной системы
Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.
В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.
В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.
Вывод воздуховода от кухонной вытяжки на улицу
Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.
Тройник с обратным клапаном и его применение
Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.
Примерная схема вытяжной вентиляции с обратным клапаном
По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.
Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.
Правила выбора решетки с обратным клапаном
Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.
Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.
Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.
Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.
В магазине обращайте внимание на качество продукции:
- проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
- как вращаются запирающие элементы – должны крутиться плавно, без усилий;
- изделие не должно сильно пахнуть пластиком;
- проверьте соответствие размеров;
- оцените, насколько громкий звук при смене направления затворок;
- известность фирмы-производителя свидетельствует о качестве.
При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.
Целесообразность установки клапанов
Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.
В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.
Причины образования обратной тяги
В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.
В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:
- вывести лишнюю влажность и запахи на улицу;
- создать в квартире пониженное давление для притока свежего воздуха извне.
Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.
Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:
- сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
- уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.
К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.
Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.
