Системы и схемы вентиляции в панельном доме

Как сделать?

Во многом решение этой задачи зависит от того, граничит ли эта комната с улицей, или нет. Если граничит, то обустроить вентсистему будет намного проще, и для этого не потребуется монтажа воздуховодов. Если не граничит, то задача усложняется, и будет зависеть от того, как далеко комната находится от улицы.

Еще одно главное правило: в «грязных» помещениях всегда делается вытяжка, а в «чистых» ставится приток. К «грязным» относят кухню, санузлы, а также помещения, в которых в воздух выделяются вредные вещества.

Ниже рассмотрим несколько самых простых ситуаций и методы их решения.

Если это кухня

Обязательным условием для организации вентсистемы является наличие в ней вентиляционной шахты. Она будет выполнять роль вытяжной системы и через нее будет удаляться застоявшийся воздух. Второй вариант – выведение воздуха через кухонную вытяжку (которая выводится либо в вентшахту, либо сразу на улицу, через стену или через воздуховод).

Приток воздуха будет осуществляться из других комнат: либо через щели под дверями, либо через переточные решетки (если щелей нет).

В этом случае необходимо обязательно проверить тягу вентиляционной шахты. Для этого необходимо взять полоску тонкой бумажки, и поднести ее к вентиляционной решетке.

Если бумажка притягивается – вентиляционная шахта работает нормально. Если же нет, либо притягивается очень слабо – вентиляционная шахта либо не работает вовсе, либо работает плохо (возможно из-за того, что забилась, и нуждается в чистке). Если по каким-то причинам чистка сейчас невозможна, имеет смысл поставить принудительный вытяжной вентилятор в стену, с выводом сразу на улицу.

Мощность вентилятора должна полностью обеспечивать удаление воздуха в объеме, равном количеству проживающих человек, умноженном на 30. К примеру, если в квартире живет 3 человека, то вентилятор должен удалять как минимум 90 кубов воздуха в час.

Если это помещение, которое граничит с улицей хотя бы через 1 стену

Если это «грязное» помещение, то в уличной стене делается отверстие, и в него вставляется вентилятор. Он будет вытягивать воздух наружу, а приток будет осуществляться из других комнат (через переточные решетки или через щели под дверьми).

Обустройство приточной вентиляции в квартире

Если это «чистое» помещение, то через уличную стену делается приток, любым из способов ниже:

• через приточный стеновой клапан;
• через приточную установку;
• через отверстие с установленным вентилятором.

Удаление воздуха будет осуществляться через другое помещение, из которого делается вытяжка.

Если это помещение, которое не граничит с улицей

Часто в таких случаях речь идет о кладовке (если это квартира или дом), которая нередко располагается в «глубине» жилища.

Обустроить вентсистему в таком случае можно одним из следующих способов:

1. Если помещение без окон стоит между другой комнатой, где есть приток, и еще одной комнатой, в которой есть вытяжка. В стенах между ними можно сделать отверстия, прикрыв их решетками (или установив вентилятор в одно или в оба отверстия). Такой вариант подойдет, если воздуха нужно немного (если помещение небольшого размера), и если из комнаты, откуда будет приток, будет поступать чистый воздух.
2. Если в здании (квартире, доме) есть система воздуховодов (либо и приточная, и вытяжная, или какая-то одна). В этом случае до помещения без окон прокладывается отдельная линия воздуховодов. Если вентиляционный канал выполняет только одну цель (к примеру, только удаляет воздух), то отдельно нужно обустроить еще и приток. Сделать это можно, к примеру, из соседней комнаты, через отверстие.
3. Если помещение слишком большое, либо вытяжка/отверстие вентиляционной шахты находится далеко – лучше будет проложить воздуховод и для притока, и для вытяжки. Причем в этом случае необходимо ставить вентилятор на обе системы.

Если помещение располагается ниже уровня земли

Речь идет о подвальном помещении. Если хотя бы небольшая часть помещения находится выше уровня земли – через стену в этом месте можно будет сделать приток. Вытяжку делают через вытяжную систему здания (вентиляционную шахту или просто вытяжку). Если вентиляционной шахты нет, то удаление воздуха организуют через отверстие (с вентилятором или без него) в стене, которая стоит напротив точки притока.

Если помещение расположено полностью ниже уровня земли – в этом случае и приток, и вытяжка организуются через воздуховоды с вентиляторами. Трубы прокладываются с поверхности, через стены, друг напротив друга (приток на одной стене, вытяжка на другой). В трубы вставляются вентиляторы: один подает воздух внутрь, второй выдувает на улицу.

Вентилирование цоколя и подвала

Подвальные помещения считаются важным элементом всей вентиляционной системы. В цокольном пространстве берут свое начало центральные шахты. Обычно вид воздухообмена здесь – естественный. Сырой воздух выводится через общие каналы. На каждом этаже и в каждую квартиру он поступает через специальные отверстия.

Для постоянной подачи свежего потока в станках цоколя чуть выше поверхности земли (на высоте 0,2 м) равномерно по всему периметру основания дома обустраиваются продухи (0,05-0,85 м.кв.) В стандартных условиях эксплуатации зданий их число рассчитывается, исходя из размеров дома. Общая площадь таких отверстий должна составлять 1/400 площади жилой постройки. Это продуваемые отверстия. Заставлять их или насаживать вблизи фундамента зеленые насаждения нельзя.

Схема вентиляции в жилом доме будет эффективной в случае нормальной работы всех ее автономных звеньев. Любое непрофессиональное или намеренное вмешательство в вентиляционное обеспечение квартир административно наказуемо.

Как устроена вентиляция в многоэтажных домах: основные проблемы и особенности.

Вентиляция в многоквартирном доме относится к наиболее важной инженерной системе, которая обустраивается в момент постройки сооружения. От ее правильной и согласованной работы с системами отопления и кондиционирования помещений зависит создание микроклимата, позволяющего в полной мере назвать жизнь в таком доме здоровой, удобной и качественной. При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки

Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха

При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки. Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха.

Серии панельных зданий

При выборе квартиры нужно учитывать, по какой технологии создан дом. Следует ознакомиться и с характерными особенностями серий «панелек»:

• Решение для тех, кто ищет максимально доступную по стоимости недвижимость. Но низкая цена – единственный плюс. Свойственные минусы – отсутствие подоконников, малогабаритная кухня (максимальная площадь – 6,2 кв. м.);
• Постройки всех шестисотых серий относятся к среднему классу по комфортабельности и качеству конструкционного исполнения. Величина кухонь – средняя, площадь квартиры – до 65 кв. м.;
• Серия, которая выгодно отличается увеличенным до 70 кв. м. общим метражом, и более просторными кухнями до 9 кв. м.;
• Многоэтажки семисотых серий – дома башенного типа. Просторные здесь не только кухни, но и балконы. Санузлы могут быть как совмещенными, так и раздельными.

Перечислять особенности всех серий можно было бы бесконечно долго. При выборе квартиры для покупки, обязательно узнавайте характерные качества интересующих новостроек.

Система с естественной циркуляцией воздуха

В советские времена при строительстве многоэтажек обустраивалась самая простая вытяжная система. Единственным элементом ее конструкции был вентиляционный стояк. Источниками притока воздуха в таких помещениях были форточки и щели в окнах. К примеру, в большинстве случаев реализовывалась такая схема вентиляции в многоэтажных домах сталинской постройки, а также в “хрущевках”.

Сегодня такой системы вентиляции для эффективного проветривания, конечно же, недостаточно. Ведь окна в квартирах устанавливаются герметичные. Да и форточки зимой для проветривания помещений открывать кто-то будет вряд ли. Поэтому простая вытяжная система вентиляции в настоящее время дополняется обычно специальными приточными клапанами.

Такие устройства устанавливаются чаще всего под окнами или рядом с ними. В своей конструкции они имеют специальный элемент, позволяющий регулировать поток поступающего в помещение воздуха.

Отчего зависит эффективная работа вентиляционной системы

Учитывая, что система вентиляции в хрущевках не предусматривает использования механического способа выведения и поступления воздушных масс, на эффективность ее работы оказывают существенное влияние многие факторы:

• этажность;
• материал окон и дверей;
• материал вентиляционных каналов;
• планировка квартиры;
• обслуживание вентиляционных шахт.

От того, на каком этаже находится ваша квартира, зависит и то, как часто в нее будут проникать неприятные запахи из других помещений. По законам физики больше всего страдают от этого жильцы верхних этажей, поскольку теплый воздух, как более легкий, подпираемый снизу тяжелым холодным, в любом случае будет стремиться выйти из жилых помещений вверх. Поэтому жители 4 и 5 этажей чаще слышат, что у соседей с нижних квартир варится на кухне.

Когда разрабатывались проекты хрущевок, предполагалось, что люди буду производить постоянное проветривание путем открывания форточек. Однако в современно мире старые деревянные рамы повсеместно уходят в прошлое, уступая место пластиковым стеклопакетам, которые обладают высокой степенью герметичности. Отсюда и сниженный воздухообмен, когда свежий холодный воздух не поступает в квартиру, и таким образом не создается тяги и нормального воздухообмена.

Для хорошей вентиляции в квартире пластиковые окна необходимо регулярно открывать для проветривания

То же самое можно сказать и о входных дверях. Новые современные материалы и технологии полностью устранили привычные маленькие сквозняки, которые образовывали старые двери.

Немало зависит и от планировки квартиры. Изначально в хрущевках одна комната обычно являлась проходной. Однако люди часто стремятся сделать все помещения изолированными, и в результате перепланировок и евроремонтов, когда удаляется вентиляция в полу в хрущевке, нарушается естественный воздухообмен между комнатами, отчего снижается эффективность вентиляции в целом. Подобная вентиляция устраивалась изначально для лучшего сохранения деревянного пола в жилых помещениях. Выглядит она, как решетки размером 10х10 см или 15-15 см, расположенные в углах комнат.

Вентиляционные каналы и шахты могут быть часто забиты строительным и иным мусором – это и осыпающиеся конструкции, которые находятся на крыше здания, вследствие их естественного разрушения, и различные отложения на стенках каналов вследствие жизнедеятельности людей, и мусор, залетающий снаружи с ветром.

Вентиляция будет работать плохо или не будет функционировать совсем, если при тридцатиградусной жаре открыть окна. При этом воздушные массы будут стремиться в подъезд и по лестничным клеткам подниматься к чердачной двери, одновременно частично попадая в квартиры верхних соседей.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

• минимальные затраты;
• простота в сборке;
• высокий уровень износостойкости;
• подходят для обогрева большой площади.

Минусы:

• ограничения в регулировке температуры в каждом отдельном источнике тепла;
• хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

1. Одинаковая температура на выходе и входе.
2. Подходит для отопления многоэтажного дома, коттеджа, склада.
3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

• минимальные затраты на трубы;
• скрытая установка, за стеной (в полу);
• возможность связывать оборудование в цельную конструкцию;
• малая стоимость (отсутствие дорогостоящих элементов фиксации);
• монтаж осуществляется даже на больших площадях;
• равномерность подачи тепла исключает появление гидроударов.

Минусы:

• сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
• использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Нормативы

Необходимо обозначить, что вся система вентиляции основана на санитарных нормах, которые определяют воздухообмен в помещениях. Ниже показаны данные нормы в зависимости от назначения комнаты в квартирах.

1. Жилые комнаты. Кратность обмена – 30 м³/час с учетом на одного человека. К примеру, если в спальне спят двое, то воздухообмен должен составлять 60 м³/час. Или другой подход – 3 м³ на 1 м² площади комнаты.
2. Кухня. Здесь многое зависит от типа варочной плиты. Если используется электроплита, то воздухообмен должен составлять 60 м³/ч. Если газовая с 2 конфорками, то 90, если с четырьмя конфорками, то 120.
3. Ванная и туалет. Если это раздельные помещения, то в каждом из них воздухообмен должен составлять 25 м³/ч. Если это объединенный санузел, то 50.
4. Гардеробная и кладовая. Здесь обмен воздуха должен происходить с учетом полной замены всего пространства. Кратность равна 1-1,5.

Вентиляция в квартире организуется с учетом этих данных.

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Воздухообмен естественного типа: принцип работы

На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.

Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.

Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.

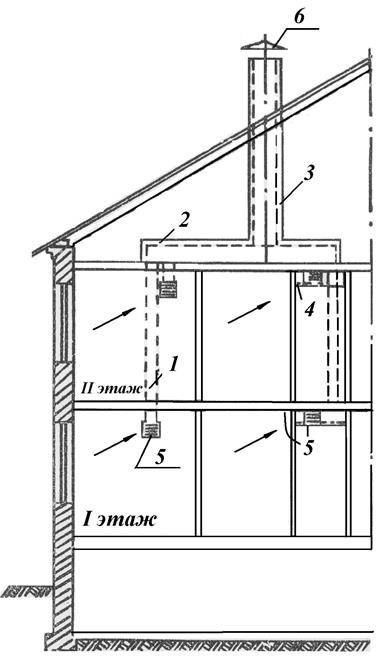

Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.

Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.

Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.

Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

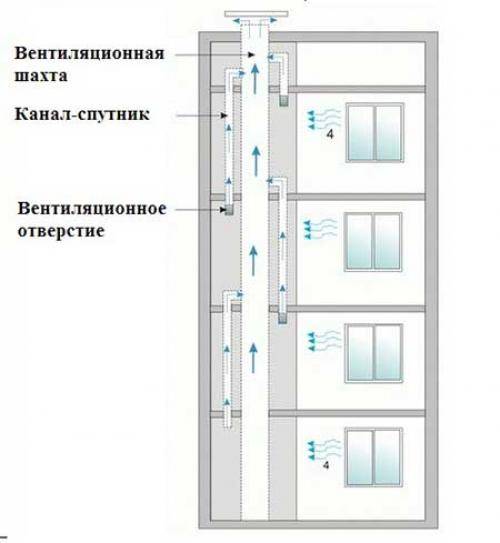

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

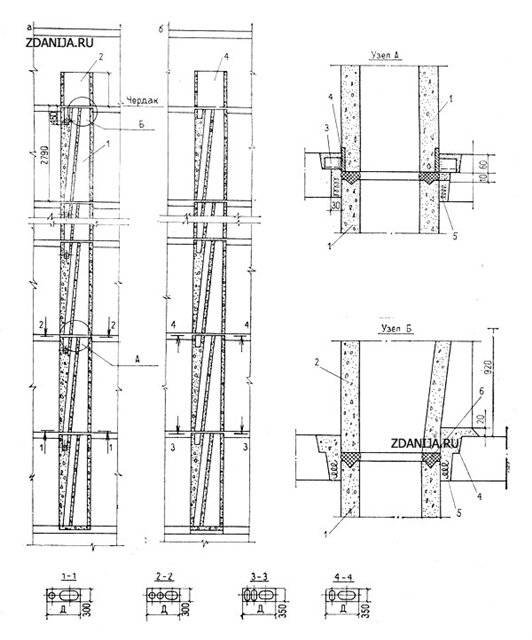

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Заключение

Для того, чтобы улучшить вентиляцию своими силами, следует посоветоваться с профессионалами своего дела и выбрать самый действенный и экономичный способ в вашем случае. Предлагаем посмотреть вам видеоуроки, и узнать экспертное мнение лучшего специалиста, как создать равномерную работу двух и больше вентиляционных каналов, для чего требуются турбодефлекторы и как выполнить установки приточного клапана.

Да, естественная вентиляция, которая характерна для большинства домов в многоквартирном доме, не всегда будет оправдывать себя в полной мере. Если в здании не была предусмотрена система принудительной вентиляции, то создать отток и приток воздуха можно своими руками, при использовании бытовых устройств.

Если вы живете в многоквартирном доме, предлагаем использовать свой опыт и поделиться, как вы обустраивали систему вентиляции, а также рассказать, какие из приборов вы используете для того, чтобы обеспечить полноценный и регулярный обмен воздуха в каждом помещении квартиры. Комментарии следует оставлять под статьей, так как ваши советы могут быть полезными для других людей, которые прочтут эту статью.
