Устройство вентиляции и шахт в многоэтажных многоквартирных домах

Проверка тяги и самостоятельная чистка вытяжных отверстий

Подготовка к работе

Перед проверкой тяги необходимо открыть форточку. Берется зажженная свеча, спичка или зажигалка и прикладывается к решетке вентиляции. Если тяга хорошая, то огонь наклонится в сторону вентиляционного отверстия. В случае плохого потока воздуха, огонь будет гореть ровно, без колебаний. Вторым способом проверки тяги является прикладывание к решетке листка бумаги. Если тяга есть, то бумагу прижмет к отверстию потоком воздуха.

Что можно чистить, а что – нельзя

Жильцы многоквартирных домов и представители Управляющей компании самостоятельно не имеют права чистить вентиляцию – это требование санитарного законодательства. В случаях, когда невозможно дождаться специалистов, хозяева квартиры могут самостоятельно прочистить горизонтальный канал вентиляции, но в вертикальные хода шахты вторгаться категорически запрещено.

Самостоятельная чистка вентканалов

К проведению работ по самостоятельной прочистке вытяжки нужно тщательно подготовиться. Для этого нужно снять решетку, а затем помыть ее, удалив пыль и грязь. Щеткой с длинной ручкой или ершиком прочистить стенки вентиляционного канала по всей длине, куда только можно достать. Открытое отверстие вентиляции можно обработать пылесосом для удаления мусора. После этого проверяем тягу уже известными способами, и если она есть, то ставим решетку на место.

Влияние вентиляции помещений на человека

С позиций энергосбережения современными исследованиями доказано, что за счет вентиляционных систем в доме или же квартире – происходит до 30 процентов всех возможных здесь тепловых потерь.

Установив в помещениях дома современные пластиковые окна, мы само собой существенно экономим здесь тепло, но тем же самым – мы также снижаем достаточно сильно и вентиляцию, то есть воздухообмен здесь. На человека такое усовершенствование наших жилищ, как правило, не ведет к улучшению условий его труда и отдыха, а скорее наоборот.

Как показали современные специальные исследования, пониженный уровень вентилируемости в помещениях ведет к существенной нехватке здесь кислорода, а соответственно к быстрой нашей утомляемости при выполнении любой работы, нашим головным болям, а также плохому и не комфортному нашему отдыху и сну здесь.

Также полностью доказано, что недостаточная вентиляция в помещении – всегда приводит к повышенной влажности в доме. В таком невентилируемом доме, как правило, окна и стены всегда «плачут», а особенно с наступлением холодов. На потолке и стенах комнат часто появляется плесень и грибок, их внешний вид явно портится и не приносит нам никакого удовлетворения.

Кроме того, споры грибка со стен, распространяясь в воздухе дома – способны вызывать у человека различные, притом достаточно серьезные заболевания его органов дыхания. Мы сейчас превратили свои жилища в термос, где нам тепло, но совсем не комфортно находиться, да еще иногда и опасно для здоровья. Поэтому «правильная» вентиляция в доме – существенно повышает комфортность работы и проживания в нем.

Вентиляция канализации

Изюминкой многоквартирных домов есть необходимость установки вентиляции не только для жилых и нежилых помещений, но и для канализационной сети. В другом случае существует опасность появления неприятных запахов и проникновение в квартиру испарений, страшных для здоровья жителей.

В зданиях высотой более чем 9 этажей употребляется пара способов вентилирования системы удаления сточных вод:

1. Прямая вентиляция. В этом случае центральный стояк, куда сливаются все стоки, выводится на технический этаж здания и не герметизируется. Свежий воздушное пространство поставляется через верхнюю часть трубы. Недочёт – при увеличения давления в нижней части системы существует опасность выдавливания водяного затвора.
2. Параллельная вентиляция. Особенности данной конструкции мешают выталкиванию и всасыванию гидрозатворов. Сущность способа пребывает в том, что параллельно центральному канализационному стояку обустраивается дополнительный, вентиляционный. Они соединяются между собой на каждом этаже посредством особых фасонных подробностей.

Вентиляционные шахты в многоэтажных домах СНиП

Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности: 1. СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения. 2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности

3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции. 4. Нормативы жилых многоквартирных домов. 5. Нормативы санитарно-технических систем

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Кто проверяет состояние вентиляционных каналов

Квартиры относятся к типам имущественных объектов, которые находятся в личной собственности у своих владельцев. Помимо этого, физические лица владеют на общих правах еще некоторыми объектами, в число которых входит вентиляция, крыша, подъезд и так далее. За все общественные объекты подобного рода несет ответственность управляющая организация, с которой жильцы многоквартирного дома заключили соответствующее соглашение. В связи с этим контролировать текущее состояние вентиляционных каналов, а также заботиться об их безопасной работе обязана именно эта служба.

Правительство Российской Федерации утвердило постановление номер 410, отображающее все правила, согласно которым должна действовать управляющая организация в момент проведения проверки состояния вентиляционных каналов.  Проверка может быть сделана только теми организациями, которые специализируются на соответствующей деятельности, а также имеют лицензию на ее проведение. Также в данном документе зафиксированы все требования, которые должны быть соблюдены при осуществлении прочистки вентиляции.

Как определить, что пора чистить вентиляционную систему

Если у вокруг вентиляционных входов накопилась пыль или паутина, значит пора проводить чистку всей системы.

Обращайте внимание на признаки, которые указывают на необходимость очередной чистки системы вентиляции. Вот простейшие из них: вокруг вентиляционных входов накапливается мелкая пыль, паутина, прочий мусор

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль

Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении

В летнее время помещение быстрее нагревается, даже после самой тщательной уборки быстро появляется пыль. Это означает, что надо поскорее что-нибудь сделать для очистки атмосферы в помещении.

У многоквартирных домов в этом отношении следующая особенность: поскольку вентиляционная система является общей, загрязнения из множества квартир попадают в общую шахту, и постепенно та может забиться.

Определить, что пора чистить вентиляцию, можно и другими способами

Обращайте внимание на сквозняки, которые возникают при открывании входных дверей или окон. Если сквозняк был довольно заметным, а через какое-то время исчез или ослабел — пора вызывать работников ЖЭКа

Работоспособность вентиляции можно проверить при помощи зажженной спички

Работоспособность вентиляции можно проверить при помощи зажженной спички.

Можно для определения степени чистоты вентиляции воспользоваться и таким способом: поднесите к вентиляционному отверстию зажженную спичку. Не увлекайтесь — если поднесете спичку очень близко, а в вентиляционной шахте накопилась паутина, она может вспыхнуть. Аналогичную проверку можно провести с полоской тонкой бумаги — подойдет самая простая, газетная.

По ровному пламени, не отклоняющемуся в сторону декоративной решетки, прикрывающей вентиляционное отверстие, можно заключить, что шахта забилась и нуждается в срочной очистке. При нормальной циркуляции воздуха в домах пламя наклоняется в сторону шахты, а в некоторых случаях просто потухает. При таком его поведении очистка вентиляции необязательна, но если последний раз ее чистили не менее полугода тому назад, все же желательно провести небольшую работу.

Установка принудительной системы проветривания

Данный метод решения проблемы употребляется при, в то время, когда все вышеперечисленные методы не принесли желаемого результата. направляться подчернуть, что самостоятельно выполнить все нужные операции по монтажу нереально, поскольку сечение воздушных каналов и мощность оборудования рассчитывается лично.

Рассмотрим только главные разновидности чаще всего используемых систем:

1. В случае если вам необходимо обеспечить свежим воздухом маленькую по площади однокомнатную квартиру, окажет помощь особое моноблочное устройство, каковые стоит недорого, но превосходно справляется с возложенными на него задачами.
2. При в то время, когда в вытяжном канале тяга достаточна, возможно ограничиться установкой приточных устройств. Мощность оборудования зависит от количества жильцов в квартире, площади помещений и некоторых других факторов.

В наборе с вентилятором, в большинстве случаев, поставляются все нужные элементы:

• решетки,
• калориферы для вентиляции,
• клапаны,
• фильтрующие элементы.

1. Наиболее действенна приточно-вытяжная вентиляция (быть может, с рекуператором тепла). Но ее установка целесообразна лишь в частных зданиях либо громадных по площади муниципальных квартирах.

Совет! Дабы вентиляция работала максимально действенно, целесообразно обустроить приточные и вытяжные отверстия в каждой комнате (а также спальне, кабинете, столовой и т.д.), соединив их воздуховодами с центральным блоком.

Установка принудительной системы проветривания

Данный метод решения проблемы употребляется при, в то время, когда все вышеперечисленные методы не принесли желаемого результата. направляться подчернуть, что самостоятельно выполнить все нужные операции по монтажу нереально, поскольку сечение воздушных каналов и мощность оборудования рассчитывается лично.

Рассмотрим только главные разновидности чаще всего используемых систем:

1. В случае если вам необходимо обеспечить свежим воздухом маленькую по площади однокомнатную квартиру, окажет помощь особое моноблочное устройство, каковые стоит недорого, но превосходно справляется с возложенными на него задачами.
2. При в то время, когда в вытяжном канале тяга достаточна, возможно ограничиться установкой приточных устройств. Мощность оборудования зависит от количества жильцов в квартире, площади помещений и некоторых других факторов.

В наборе с вентилятором, в большинстве случаев, поставляются все нужные элементы:

• решетки;
• калориферы для вентиляции;
• клапаны;
• фильтрующие элементы.

1. Наиболее действенна приточно-вытяжная вентиляция (быть может, с рекуператором тепла). Но ее установка целесообразна лишь в частных зданиях либо громадных по площади муниципальных квартирах.

Как устроена система вентиляции в многоквартирных домах

Комфортное жильё – это не только красиво оформленные комнаты с удобной мебелью и оригинальной отделкой. В первую очередь это исправно работающий водопровод, электричество, отопление и вентиляция квартиры. На этих «китах» и базируется понятие комфорта, незаметное для большинства. Вентиляционная система – многогранная и сложно организованная установка

Перед её организацией, важно понять, как она устроена и по каким принципам функционирует

В основе их работы зачастую лежит естественная вентиляция – эффект «сквозняка» через приоткрытые окна, двери и форточки.

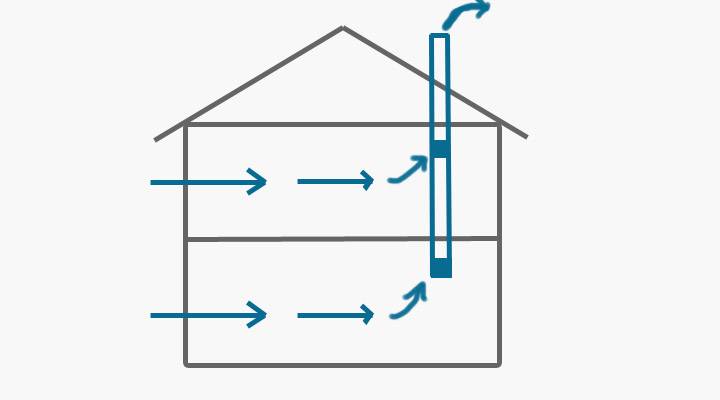

Течение воздушных масс при естественной вентиляции

У такой схемы реализации воздухообмена легко выделить ряд очевидных «плюсов»:

• оборудование общедоступно, с его монтажом справиться даже новичок, цены – невысокие;
• независимость от электропитания, работа вентиляции в квартире «не привязывается» к другим системам, она автономна;
• в жилом пространстве создаются комфортные условия для жизни домочадцев.

Данный принцип характеризуется не только очевидными преимуществами, но и рядом явных недостатков.

Для эффективного воздухообмена важно, чтобы температурный режим внутри помещения был выше, чем во внешней среде.
За счёт эффекта обратной тяги, существует вероятность проникновения в жильё мелкого мусора.

Естественный воздухообмен морально устарел и в современных домах практически не используется. Гораздо предпочтительнее принудительно-приточные и вытяжные системы вентиляции.

Принудительный воздухообмен

Воздухообмен многоэтажного дома обеспечивают специальным образом установленные вентиляторы. В тех случаях, когда тяги в квартире нет, установка активируется и отработанные воздушные массы выводятся из жилых помещений. Как правило, вентиляция квартир предполагает наличие приточного клапана для забора свежего кислорода. Отвод осуществляется за счёт естественного воздухообмена.

Система вентиляции частного дома

Система вентиляции в коттедже необходима по тем-же причинам, что и в квартире. С помощью трубопровода осуществляется замена наполненного углекислым газом «отработанного» воздуха на свежий, с улицы. Выполняться это может посредством использования одного из двух способов:

• Монтажом системы с естественной циркуляцией. В этом случае движение воздуха осуществляется благодаря разнице давления внутри и снаружи помещения. Классифицироваться оно может по наличию регулируемых задвижек. По этому признаку делится на организованное и неорганизованное.
• Устройством вентиляционной системы с принудительным движением воздушных масс. Сопровождается установкой вентиляторов. Способ более эффективен, но является энергозависимым, при отключении электричества работать система не сможет.

Чистка вентканалов коттеджа

Перед тем, как почистить вентиляцию коттеджа следует разобраться с её конструктивными особенностями и оценить: сможете ли вы самостоятельно справиться с задуманным. Фактически, воздуховод загородного дома отличается от тех, что смонтированы в квартирах, расположенных в многоэтажках. Если в последнем случае подразумевается вертикально расположенный канал, протягивающийся по всем этажам, здесь устройство может быть другим.

Чаще всего, вентиляционные каналы коттеджа объединены в единую магистраль и расходятся по комнатам в горизонтальном расположении. Такая конструкция увеличивает их длину и усложняет мероприятия по прочистке.

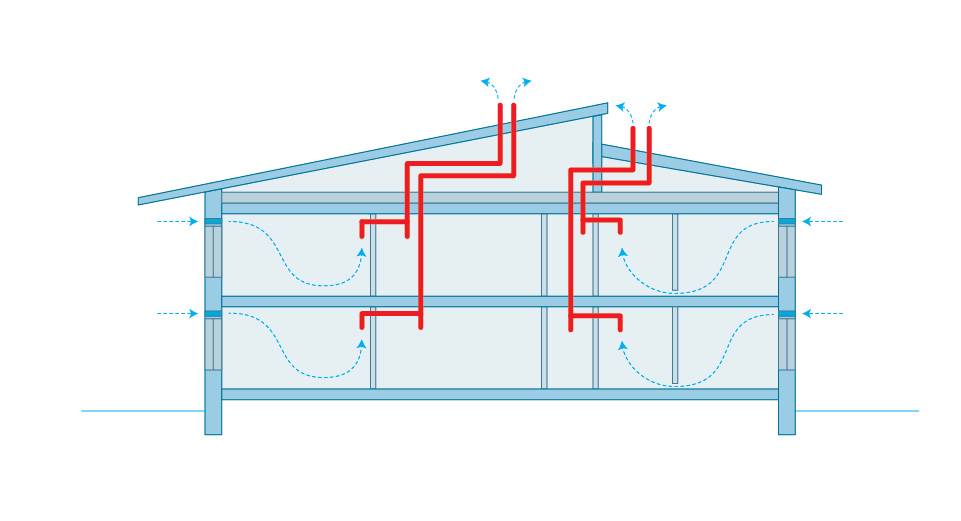

Устройство вентиляционной системы загородного домаИсточник iceholod-service.ru

Некоторые особенности самостоятельной чистки

Как уже упоминалось чуть ранее, чистка вентиляционных каналов загородного дома может быть затруднена по причине их протяжённости и большого количества ответвлений. Решить данную проблему можно только если уже на этапе монтажа вы продумаете возможность разбора трубопровода без повреждения составных частей. Сделать это не сложно, зато в дальнейшем это позволит прочистить вентканал своими руками.

Способ самостоятельной прочистки трубопроводаИсточник mosecoservice.ru

Например, разобрав колено, расположенное на чердачном или мансардном этаже, вы получите свободный доступ к спускающимся ответвлениям и сможете удалить из них сор без особого труда. По завершении работ, трубопровод снова собирается и продолжает функционировать с большей результативностью. Если разобрать систему невозможно, придётся воспользоваться услугами специалистов.

Услуги по чистке вентканалов

Жители частных домов не платят взносы в управляющую компанию, соответственно несут все расходы по обслуживанию домовладения на своих плечах. Если в квартирах за чистку вентиляции должна платить УК, здесь – владелец дома.

Процесс чистки вентиляции коттеджа делится на несколько этапов:

• Снятие вентиляционных решёток с отверстия трубопровода.
• Осмотр канала с помощью камеры.
• Чистка и дезинфекция трубопровода.
• Сбор мусора.

Следует отметить, что под чисткой и дезинфекцией подразумеваются разные мероприятия. При проведении первого происходит устранение грязевых и жировых отложений на снетках трубопровода. Осуществляется это с помощью механических щеток, мощного пылесоса, в редких случаях может использоваться разжижающее средство.

Приспособление для профессиональной чистки вентиляцииИсточник mosecoservice.ru

Наиболее эффективным средством очистки вентиляции является механизированная чистка с использованием специальных приспособлений. На гибкий вал фиксируется чистящая насадка в виде щётки, которая приводится во вращательно движение ручным или электрическим способом. По мере очищения стенок элемент продвигается вглубь воздуховода.

Сбор отслаивающегося мусора выполняется с помощью мощного пылесоса, присоединённого к системе в её нижней точке. Таким образом, частицы пыли, жира, сажи и прочего мусора не остаются внутри, а собираются в контейнер, после чего утилизируются как бытовые отходы.

Профессиональная чистка воздуховодовИсточник service-okey.ru

При выполнении второго – специалист обрабатывает стенки вентиляционных каналов специальными составами, нейтрализующим остаточные колонии вредоносных грибков и бактерий. Раствор наносится методом распыления на поверхность воздуховода. Для человека и обитателей дома они не представляют никакой опасности.

Дезинфекция вентиляционного трубопроводаИсточник clim23.ru

Поверка работы воздуховода

Очистку вентиляционной шахты отнимает немного времени — главное делать это регулярно

Рабочее состояние каналов проверяется в таком порядке:

• демонтируются решетки на отдушинах;
• с них смывается пыль, налет из грязи, жировые отложения;
• решетки водружаются на место;
• на кухне открывается фрамуга или форточка;
• к отдушине прикладывается бумажный лист размером 10х10см;
• оценивается ситуация: прилипшая бумага, удерживаемая с помощью естественной силы воздуха, это показатель хорошей эффективности системы.
• подобные манипуляции, но уже при открытых дверях, проводятся с вентканалами в туалете и ванной.

Зная, как почистить вентиляцию в квартире самостоятельно, можно избежать ненужной работы. Вначале проводят ревизию всех имеющихся отдушин, одну за другой, каждой в отдельности. Анализируется степень отклонения бумажного листка в каждом случае. Если по мере продвижения угол его отклонения начинает меняться, засор находится посредине вентиляционного канала.

Плановая ревизия вентиляции многоквартирных домов

Так как вентиляционные каналы являются общими для дома, то их эксплуатацию обеспечивает управляющая организация, представители которой и обязаны проверять состояние вентиляции, а при необходимости очищать шахты и ремонтировать их на основании лицензии или заключать нужные договора со специализированными компаниями.

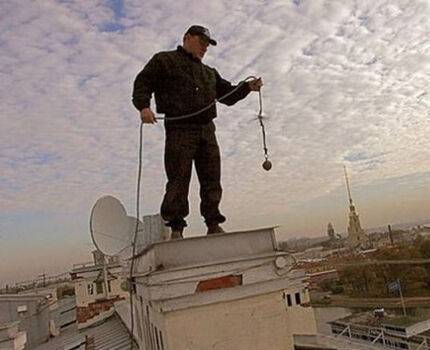

Ликвидировать засор в вентиляционном канале можно с крыши дома, если он располагается на уровне верхних этажей. На нижних нередко приходится разбирать стенку шахты с лестничных площадок

В правилах проверки вентиляции даны ответы на массу вопросов:

• как часто производится проверка вентиляционных каналов;
• наличие тяги положено проверять по квартирам или достаточно обследовать только вентиляционную шахту;
• одинакова ли периодичность проверок вентиляции в санузлах и на кухне;
• ответственной является управляющая организация или за проверку тяги в квартире отвечает ее собственник?

В многоквартирных домах проверки вентиляционных каналов проводятся 1-2 раза в год – это зависит от того, есть ли газовые приборы или используется только электричество. При наличии газа вентиляция проверяется дважды – летом и зимой. Если выявлены серьезные неполадки, пользоваться газовыми приборами запрещается до их устранения.

Нельзя самовольно переделывать, ремонтировать, совершенствовать вентиляцию в квартире, так как она взаимосвязана с общественной системой. Все действия согласовываются с соответствующими службами.

Воздухообмен естественного типа: принцип работы

На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.

Устройство вентиляционного канала в старом доме -«сталинке»

Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.

Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.

Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.

Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.

Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.

Схемы согласно СНиП

Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.

Как прочистить вентиляционные каналы в доме

Прочищать вентиляцию в многоквартирном доме владельцам жилплощади запрещено. Вертикальная шахта не относится к частной собственности. Придется обращаться в управляющую компанию, составлять заявление (по стандартному образцу).

Самостоятельно можно удалить пыль из горизонтального вентканала в многоквартирном доме. Для этого используются простые инструменты и средства защиты глаз, дыхательных путей и кожи. Рекомендуется убрать подальше от шахты предметы и мебель, на которые может попасть пыль, пол и стену накрыть клеенкой.

Самостоятельная чистка вытяжки из квартиры

Когда владельцы квартир не могут дождаться специалистов, они пытаются делать все самостоятельно. Такая работа должна проводиться с максимальной тщательностью. Чтобы прочистить вентиляцию в многоквартирном доме, необходимо:

1. Пол и стену накрыть пленкой для защиты от пыли.
2. Одеть перчатки, очки, респиратор. Эти предметы промываются жирорастворимым составом.
3. Снять решетку.
4. Осмотреть горизонтальный канал с помощью фонаря.
5. Очистить решетку от жира.
6. Убрать паутину.
7. Снять грязь со стенок.
8. Ершик привязать к жесткой проволоке или тонкому тросу и вставить в воздуховод.
9. Убрать мусор пылесосом.
10. Поставить решетку на место.

Пластиковые воздуховоды в многоквартирном доме легче повредить, поэтому требуется аккуратность.

Средства, используемые при чистке воздуховодов

После очистки от крупных фрагментов пыли с загрязнениями справляются специально предназначенные средства, которые рекомендует к применению Государственный санитарно-эпидемиологический надзор. Такие составы позволяют поддерживать хороший микроклимат в помещениях, люди меньше болеют. При дезинфекции уничтожаются вредные микробы внутри каналов. Пробы загрязнений снимаются для проверки в лаборатории.

Чистка вентиляции: применяемое оборудование

Чистка вентиляционных каналов – ответственное мероприятие, состоящее из нескольких этапов. На предварительной стадии специалист определяет степень загрязнения локального воздуховода, подбирает оптимальный способ устранения проблемы, при её обнаружении. Затем принимается решение о целесообразности общего канала (согласование работ с другими жильцами дома).

Оборудование для очистки вентиляционных систем

Чистка вентиляции осуществляется специальным оборудованием:

• химические реактивы для растворения устойчивых загрязнений в труднодоступных местах;
• электромеханические устройство;
• вакуумные приборы;
• аппараты, оснащенные несколькими щеточными механизмами, работающими на пневматическом приводе;
• мощные пылесосы промышленного образца.

В экстренных случаях очистку воздуховодов системы вентиляции можно выполнить самому, воспользовавшись гибким валом со щёткой, соединенной с электродрелью.

Востребованной становится не только бытовая обработка, но и промышленная чистка вентиляции и вентсистем. Для подобных работ применяют узкоспециализированное оборудование, с помощью которого уровень загрязнения оценивается через видеокамеру, после чего канал очищается и дезинфицируется. Во время процесса специалисты удаляют весь мусор, даже жировой.
