Системы приточной вентиляции в газовой котельной

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

• напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
• мощность работы устройства зависит от конструктивных особенностей воздушного канала;
• для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха

Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно

Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

В частных домах воздухообмен нужно организовать не только в жилых комнатах. Нормальная вентиляция нужна и в нежилых помещениях — в том числе и в котельной.

Проветривание помещения с котлом обязательно должно соответствовать установленным правилам. Если не организовать тут достаточный воздухообмен — накопившийся газ может стать причиной взрыва или возгорания. Конечно, до таких последствий доходит редко, но вероятность есть.

Сразу оговоримся: вентиляцию на таких ответственных объектах, как котельные, должны обустраивать специалисты. Если вы не уверены в своих силах, самостоятельно приступать к работе не стоит (или хотя бы стоит заказать проект с расчетами, и работать своими руками только по нему).

Подбор и монтаж элементов вентиляции

Устройство вентиляции в котельной частного дома выполняют с учетом площади, разновидности помещения (отдельное или нет), допустимого расстояния от легко возгорающихся устройств. Во многих частных домах устанавливают маломощные газовые котлы. Это связано с доступностью топлива и небольшой ценой оборудования.

Для устройства дымового канала можно использовать следующие материалы:

• Кирпичные вытяжки обычно делают от твердотопливного агрегата. Они отличаются долговечностью, но сложно прочищаются. Однако для других разновидностей котлов кирпичный дымоход будет не лучшим вариантом, потому что на поверхности образуется конденсат, который разрушает кирпич.
• Для твердотопливных котлов можно использовать керамические каналы. Их делают из жаропрочной керамики, которая выдерживает 650°С. Важна защита от возгорания сажи в канале. Для других агрегатов используют керамику с меньшей температурой плавления, но обязательно предусматривают отведение конденсата.
• Каналы из жаропрочной стали толщиной 0,6-1 мм подходят для газовых и твердотопливных агрегатов. Но прослужат они не так долго, как кирпичные, а стоят дороже.

Устройство дымохода

Для установки горизонтального дымохода в стене проделывают сквозное отверстие. В него вставляется труба, идущая от котла. По внешней стороне дома эта труба прокладывается вертикально и крепится на хомуты.

Внутренний дымовой канал, идущий через перекрытия и крышу, лучше делать двухслойным с защитой от нагревания поверхностей, которые соприкасаются с ним. Внутренние дымоходы можно прокладывать внутри кирпичной кладки. Для этого труба, идущая от котла, заводится в канал, и пропускается по нему до самой крыши. С внешней стороны дома устраивается опорная площадка под выходящую конструкцию.

Высота трубы относительно конька зависит от расстояния, на котором она расположена от этой части крыши. Если она удалена от конька на 3 м и больше, то ее верхняя точка располагается под углом 10 градусов к коньку, но не может быть ниже 1 м. При расстоянии до конька 1,5-3 м дымоход делается на одном уровне с ним. Если разрыв равен 1,5 м, то труба должна возвышаться над коньком не менее чем на 50 см.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Варианты обустройства

Отдельные типы имеют прямую зависимость от видом отопления, системы подачи, топлива и габаритов всей постройки. Отталкиваться необходимо от массы факторов. Это и объем котельной для газового котла, нормы в частном доме, параметры комплектующих (насосы, радиаторы, объем водных масс), расположение зоны.

Посмотрим, как решения предусматривает современный строительный рынок. И какие из них будут самыми оптимальными в той или иной ситуации.

Модульный тип

Особый вид, который представляет собой сразу собранную конструкцию. Габариты небольшие, в пределе 2.5 м. Соединяется со зданием с помощью специальной трубы, которая покрывается специальным утеплением. Ведь при наших зимах значительных расход тепла в этой точке будет обеспечен. Работает на различном виде топлива, чаще всего на дизельном. Хотя допускается и газ, и твердое топливо. Имеет специальное покрытие, которое удерживает тепло, но может обогреть постройку лишь небольших размеров. Обычно устанавливается лимит до 1.3 тысяч кубических метров.

Главная особенность – возможность смены дислокации. Такую конструкцию можно в любой момент отключить и перевезти в другое место.

Газ

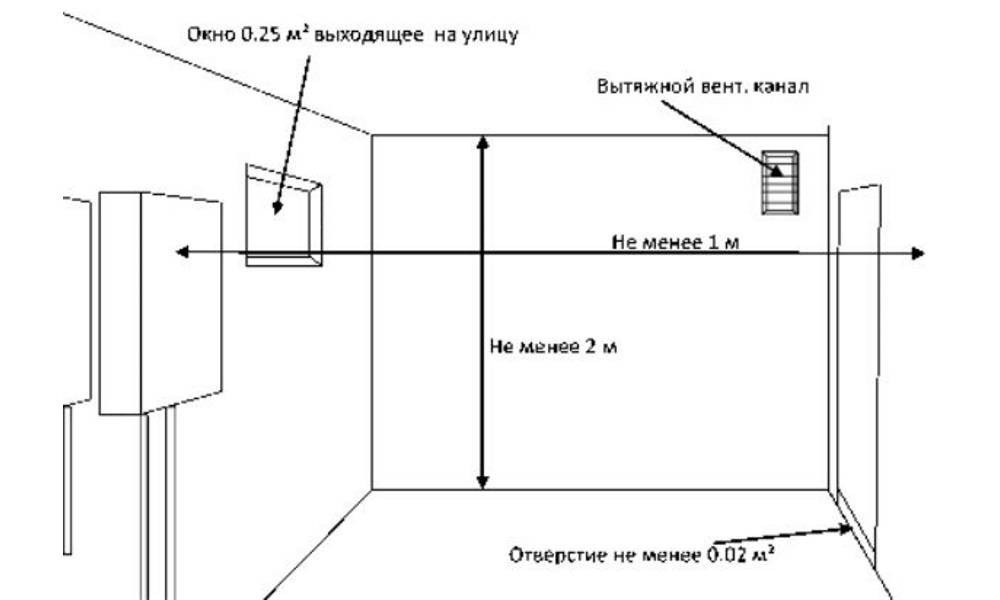

Итак, какой должна быть котельная в частном доме, стандарты при газовом оборудовании. Требования уже жестче. Все те же 15 кубов при общей площади не менее 6 м2. При этом поверхность стен, пола, потолка обязана не допускать возгорания. Причем не только при нагревании до определенной температуры, но даже и под воздействием открытого пламени. Это элементарные правила пожарной безопасности.

Все двери открывают сугубо наружу, и их размер должен достигать хотя бы 80 см. Стоит уточнить, что функционировать должна также система вентиляции, чтобы в случае необходимости допустим был слив излишней воды.

Минимальное расстояние от устройства до ближайшего окна – один метр. Следует также отметить, что, хотя сам монтаж больших котлов в отдельной постройке подразумевает установку только у глухой стены, он должен быть расположен не в упор к ней. Самый маленький возможный промежуток составляет 30 см.

Электрокотельная

Это щадящий вид. Можно смело игнорировать повышенные требования к вентиляции, ведь не выделяется серьезных запахов, газов и прочих отходов при работе. Этот бойлер разрешается ставить даже внутри жилья, никаких препятствий нет. Электричество опасно лишь перепадами, поэтому в обязательном порядке ставится предохранитель и заземляются выходы и клеммы. Такой регламент подразумевается при работе со всеми электроприборами высокой мощности.

Все техусловия по объему помещения для котельной электрического типа в частном доме гораздо проще, чем для газа. Но стоит помнить и о том, что в итоговом ценовом значении газ обходится значительно дешевле. И эта колоссальная разница в перспективе легко перекрывает недостатки, связанные с излишними трудностями при монтаже. Через пару лет все затраты легко окупаются на экономии посредством цены топлива, ведь энергия у нас в стране влетает в копеечку.

Котел на твердом топливе

Тут есть парочка своих особых моментов. В первую очередь, площадь возрастает, вместо привычных 6 квадратов необходимо уже 8. А также рабочая зона вокруг котла снижается до 10 см.

В остальном, отличия не слишком большие

Только большее внимание уделяется огнеупорности покрытия и стен. И если нет доказательств, что отделка не воспринимает открытый источник огня, то понадобится еще одна мера защиты

Это лист стали, который наносится по всему пространству толщиной более 2.4 мм. Крепится любым удобным образом на усмотрение домовладельца.

Дизельный

Это самый опасный вариант. У таких моделей есть привычка при неправильной эксплуатации возгораться и даже взрываться. И если минимальный размер котельной в частном доме СНиП определяет как 6 или 8 м2, то в этом случае придется прибавить еще 1 м. Но только в случае, если горелка располагается близко к стене. Ведь до опоры должно быть не менее метра. Причем в эту зону нужно еще и поместить резервуар с водой, которой в экстренном случае заливает помещение. А значит, придется еще сильнее увеличивать конечную площадь, чтобы не перекрыть доступ к котлу.

Как должен циркулировать воздух в котельной

В качестве котельной разрешается использовать следующие помещения:

• Специальную техническую пристройку.
• Чердак.
• Отдельно стоящее помещение.
• Отдельная комната в доме.

Так как для работы газовых котлов может применяться сжиженный газ, использование цокольного пола запрещается. То же самое касается размещения котельной в подвале. Для этого вида топлива характерен тяжелый удельный вес по сравнению с воздухом. В случае утечки газ концентрируется в нижних частях дома, что может привести к взрыву. Этот момент необходимо учесть при проектировке приточной вентиляции в котельной с газовым котлом. Отопительные котлы до 30 кВт относятся к маломощным, что освобождает от необходимости обустройства для них индивидуального помещения.

В основном данные модели устанавливают на кухне с учетом следующих требований:

• Помещение должно иметь площадь не менее 15 м2, с высотой потолков от 220 см.
• Соотношение оконных проемов к общему объему комнаты должно превышать 3 см2/м3.
• Разрешается использовать только окна с форточкой.
• Кухонные двери снабжаются специальной решеткой для возможности притока через нее воздуха из соседних помещений.
• Установка котла проводится согласно правилам противопожарной безопасности. Минимальная дистанция от стены ― 10 см.

Создание принудительной вентиляции котельной

Принудительная вентиляция организуется при помощи вентиляторов. В частных домах можно обойтись и 1 вентилятором, работающим как вытяжка. Приточная вентиляция может быть и естественной (воздух подается через имеющиеся отверстия, без вентилятора).

Принудительную схему обязательно использовать, если:

• в помещение нельзя/не хочется подвести общедомовой вытяжной воздуховод;
• естественная вентиляция работает плохо или не работает вообще (дом стоит в низине, вокруг более высокие дома или высокие плотно стоящие деревья);
• если котел мощный и помещение большое ( в этом случае естественная вентиляция вряд ли будет справляться).

Приток может быть естественным (как описывалось в предыдущем пункте), или подаваться внутрь через стеновую приточку или оконный вентилятор.

Вытяжку делаем обязательно принудительной. Варианты расположения:

1. Вывод трубы с вентилятором через крышу на улицу, или через стену на улицу.
2. Вывод воздуховода из котельной в существующую вентиляционную шахту с вентилятором.

Вентилятор для вытяжки в отопительный сезон лучше установить на постоянную работу.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

• уменьшается вероятность пожара или взрыва;
• уменьшается вероятность отравления природным или угарным газом;
• котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
• температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

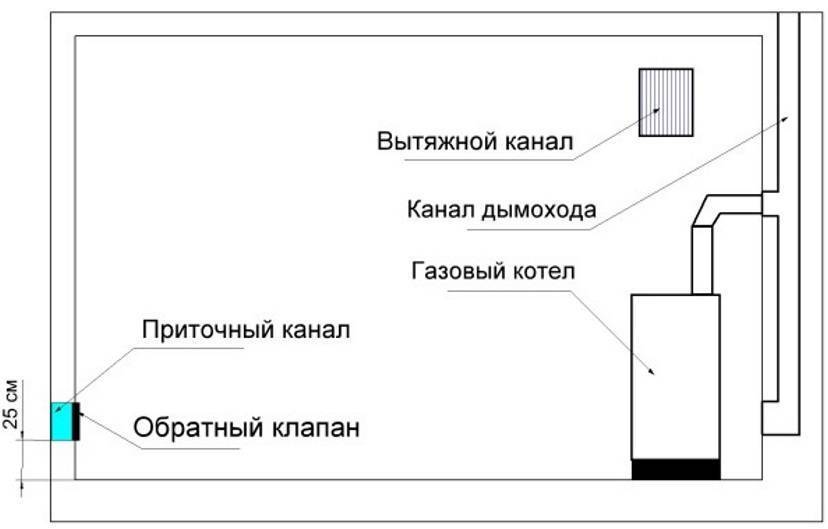

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

1. Отдельно стоящее строение или блочный модуль.
2. Пристройка.
3. Помещение внутри дома.
4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
3. При установке котла на кухне ее площадь должна быть более 15 м²
4. Помещение котельной должно иметь отдельную дверь на улицу.
5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 ( 35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Вентиляция в помещениях с газовым оборудованием

Проектирование системы вентиляции, предназначенной для малогабаритных бытовых помещений с котлом или газовой плитой, не вызовет трудностей. С ним можно справиться самостоятельно.

Устройство вытяжной вентиляции

Действие вытяжной вентиляции направлено на удаление загрязненного воздуха из помещения.

Для ее установки потребуются следующие комплектующие: вентилятор, воздуховод, вентиляционная решетка.

В летнее время эффективность вытяжной системы вентиляции падает. Производительность ее можно увеличить посредством дополнительных зазоров в дверных проемах и открывая форточки для проветривания

Выбирая вентилятор, предпочтение рекомендуется отдать устройствам с обратным клапаном. Это обезопасит от проникновения внутрь помещения воздуха из вне.

Воздуховоды представляют собой трубу, изготовленную из ПВХ или других материалов. Диаметр ее должен совпадать с размером вентилятора.

Выбирая вентиляционную решетку, стоит обратить внимание, что сейчас в продаже есть множество моделей, отличающихся размером, исполнением, дизайном. Поэтому легко подобрать вариант идеально подходящий под стиль помещения

Приточная система рециркуляции

Приточное оборудование обеспечивает подачу свежего кислорода в комнату с газоиспользующими приборами. Главный элемент такой системы – приточная установка.

Ее функция заключается в подаче кислорода из вне. В момент прохождения через нее воздух фильтруется, подогревается или охлаждается, если устройство дополнительно оснащено рекуператором.

Для использования в бытовых нуждах подойдут установки невысокой мощности. Основное преимущество такого вида вентиляции – бесшумность и комфортность в эксплуатации. Самый простой экземпляр – приточный вентилятор.

Производительность приточной вентиляционной системы напрямую зависит от правильности расчетов, технических характеристик оборудования и особенностей конструкции помещения

Приточки делятся на следующие категории:

1. Электрическое устройство для проветривания. Обеспечивает не только фильтрацию поступающего кислорода, но и его подогрев.
2. Настенный приточный клапан. Может работать в автоматическом режиме и иметь дополнительную опцию фильтрации кислорода. Для монтажа потребуется сделать сквозное отверстие в стене здания.
3. Оконный приточный клапан. Может быть как механическим, так и автоматическим. Устанавливается в створку пластикового окна. Минус – вероятность обледенения при экстремально низких температурах.

Все перечисленные виды приточной вентиляции просты в сборке и эксплуатации. Установить конструкцию можно самостоятельно.

Дополнительные требования относительно приточной системы выдвигаются к помещениям, оборудованных пластиковыми окнами, закрывающимися герметично.

Требуемая мощность вытяжки рассчитывается по следующей формуле:

М = О х 10, где

O – объем воздуха, который рассчитывается следующим образом:

О = H х L х S.

H – высота помещения, L – длина, S – ширина.

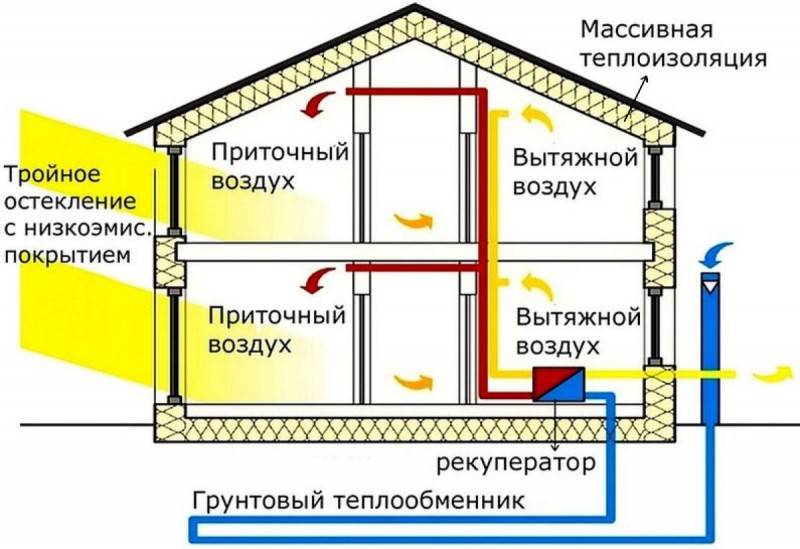

Приточно-вытяжная система рециркуляции

Система смешанной вентиляции обеспечивает одновременный отток отработанного кислорода и поступление свежего внутрь помещения. Чаще всего используется в крупногабаритных объектах и домах, общая площадь которых превышает 100 м2 .

Установки, оснащенные рекуператором, позволят сократить расход топлива до 90% благодаря подогреву входящего потока воздуха.

Приточно-вытяжная вентиляционная система – наиболее рациональный тип, обеспечивающий правильный микроклимат в помещениях. Удаление отработанного воздуха должно осуществляться через бытовые помещения

Для удобства монтажа комбинированные системы могут иметь вертикальную, горизонтальную или универсальную ориентацию. Установка осуществляется после завершения штукатурки и шпатлевки стен, но перед монтажом потолочного перекрытия, так как вся инфраструктура будет спрятана под ним.

Как правило, в приточно-вытяжную систему входят следующие компоненты: клапан воздухозабора, очищающий воздушный фильтр, калорифер, рекуператор, блок охлаждения, наружная решетка.

Принудительная вентиляция

• приточная;
• вытяжная;
• приточно-вытяжная;
• естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Это самый распространённый и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляции

Изготовление вентиляционного канала производится следующим образом:

1. Делается разметка по диаметру трубы с запасом приблизительно в 10 мм. Диаметр трубы воздуховода должен быть не менее 15 см.
2. Высверливается отверстие. Можно использовать сверло с твердосплавными напайками (для стен из строительного камня) или специальную коронку.

   Отверстие под вентиляционный канал делается при помощи перфоратора и коронки или высверливается сверлом по контуру

3. Вентиляционная труба устанавливается в изготовленный для неё проём с лёгким уклоном в сторону улицы.
4. Промежуток заполняется монтажной пеной.
5. Когда пена отвердеет, её выступившие края удаляют и устанавливают заслонку, предназначенную для регулировки величины прохода потока воздуха. Недостатком такого решения можно считать то обстоятельство, что через канал наносится мусор и пыль. Для устранения этого недостатка в трубу стали устанавливать решётку с фильтром, что породило необходимость принудительного продува встроенным вентилятором. Таким образом, естественная приточка стала принудительной.

   Выходящую на улицу часть вентиляционной трубы закрывают решёткой для защиты от мусора и мелких животных

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды её перегружать.

• Следует учитывать влияние на работу вентиляционного канала естественной вентиляции внешних условий, включая погоду, но одно его преимущество неоспоримо — он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.
• Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м 3. Требуется трехкратный обмен: 22,5 м 3 * 3 = 67,5 м 3. Добавляем запас в 30% получаем 87,75 м 3 .

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

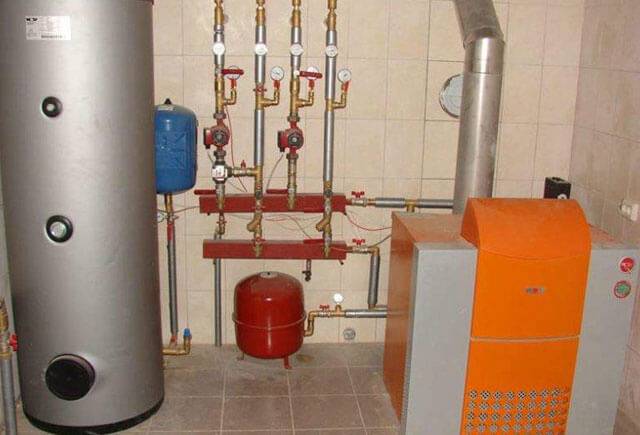

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.
