Как правильно сделать вытяжку для гаража

Виды вентиляции погреба

Решая, как сделать вытяжку в погребе, следует определиться с ее типом. Вентиляции бывают:

• естественными;
• принудительными.

Следует подробнее рассмотреть преимущества и недостатки каждого вида системы.

Естественные вентиляции

Вентиляция погреба с двумя трубами без применения каких-либо вентиляторов или электрических систем считается естественной. Доступ свежего воздуха обеспечивается за счет разницы атмосферного давления на улице и в помещении.

Чтобы такая вентиляция была эффективной, важно правильно расположить обе трубы. Немаловажна и погода на улице

В теплое и безветренное время системы не идеально справляются со своими функциями. В такие периоды невозможно четко регулировать температурный режим в подвальном помещении.

К преимуществам можно отнести такие нюансы:

• низкая себестоимость, так как затраты только на недорогостоящие материалы;
• простой монтаж, нет необходимости приглашать специалистов;
• возможность установить вентиляцию даже после постройки основного здания.

Немаловажно учесть, для каких целей проектируется подвал. Если там будут храниться только овощи, не требующие специальных условий, естественной вентиляции может быть вполне достаточно

Если там предполагается хранить продукты, требующие строго температурного режима и уровня влажности, лучше подойдет принудительная вентиляция погреба.

Принудительная вентиляция

Вентиляция погреба своими руками – цель осуществимая, даже в том случае, когда планируется установка принудительной системы. Для этого достаточно иметь базовые знания физики и электрики.

Вытяжка для погреба принудительного типа применяется чаще всего тогда, когда площадь подвального помещения более 40 квадратов. Этот способ вентилирования актуален и тогда, когда комнату планируется использовать не только для хранения продуктов, но, например, как бильярдную или спортзал.

Преимущества принудительной вентиляционной системы таковы:

• оптимальная температура в погребе легко достигается в любое время года, независимо от погоды;
• с помощью специального оборудования можно достичь не только замены воздуха свежим, но и его фильтрации;
• можно регулировать степень вентиляции в зависимости от изменяющихся потребностей.

Принудительная вытяжка для погреба своими руками монтируется не так просто, как естественная. Кроме того, требуется приобрести специальное оборудование, поэтому себестоимость системы заметно повышается. Чтобы такая вентиляция работала, необходима точка электропитания, а, значит, придется проводить отдельную проводку и ставить розетку. Когда электричество отключают, вентиляция перестает функционировать. Расчет вентиляции погреба необходим, чтобы не ошибиться в выборе мощности приборов, обеспечивающих отток воздуха.

Зная, как правильно сделать вентиляцию в погребе, можно обойтись без помощи специалистов в этой сфере. Грамотно созданная система позволит долго хранить продукты в подвале, а нахождение человека в таком помещении будет безопасным.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;

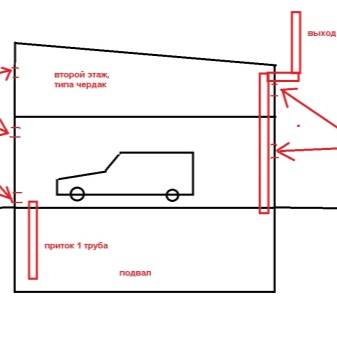

• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Watch this video on YouTube

Что нужно подготовить для начала работы

Инструменты, которые необходимо иметь для проведения работ по установке вытяжки:

• болгарка;
• перфоратор;
• герметик;
• штукатурка.

Для сборки самой конструкции нужны такие материалы:

• трубы из металла, пластика или асбеста подходящего диаметра;
• защитные решетки;
• вентиляторы – если будет монтироваться система механического типа.

Иногда устройство делают из канализационных труб. Но этот материал лучше не использовать для приточного отверстия, чтобы избежать попадания внутрь токсинов, выделяемых пластиком.

Выбрав подходящий вариант, и подготовив все необходимое, можно приступать к установке.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

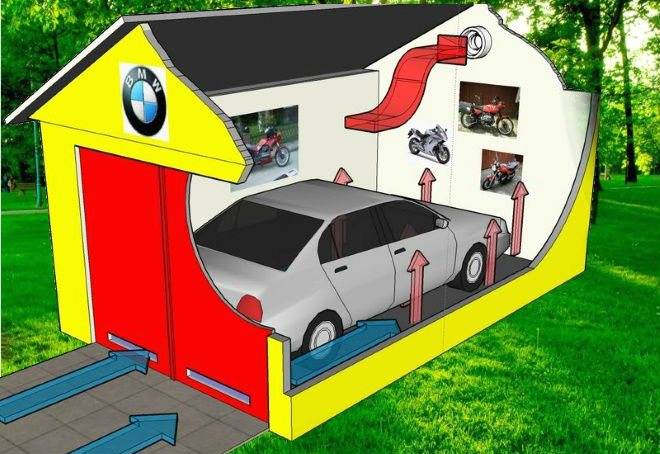

1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.

Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

• пробивка отверстий для приточной и вытяжной вентиляции;
• Установка патрубков и заделка щелей монтажной пеной;
• монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Несколько советов, как сделать вытяжку в гараже

Вытяжной отверстие должно находиться строго по диагонали от приточного почти под самым потолком (обычно в 100 мм от потолка ). Это может быть труба, вставленная в отверстие в крыше или стене. Оптимальный материал для трубы – обычный шифер. Металлические трубы недолговечны.

Срок службы трубы из шифера можно значительно продлить, покрыв её слоем проникающей гидроизоляции. Труба не будет впитывать влагу и сможет выдержать гораздо большее число циклов заморозки-оттаивания.

На верхнем конце трубы желательно установить колпак от осадков. Более интересный вариант – поворотный диффузор-флюгер. Он позволяет улучшить тягу за счёт энергии ветра, но бесполезен в безветренную погоду. Если ваш гараж расположен в продуваемом всеми метрами месте – стоит подумать о его установке.

Как правильно сделать вытяжку в гараже — диффузор-флюгер может улучшить вентиляцию за счёт энергии ветра

Повысить эффективность вытяжки можно без установки вентилятора. Нагревательная лампа в вытяжной трубе подогреет воздух и создаст дополнительную тягу. Но самый обычный электрический вентилятор будет всё же эффективнее.

Устройство и схема

1. Прямая вытяжная труба.
2. Труба для утепления большего диаметра, чем вытяжная.
3. Утеплительный материал.
4. Ёмкость и кран для удаления конденсата.
5. Приточная труба с наличием изгибов.
6. Сетка от грызунов и насекомых.
7. Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

1. Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
2. Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
3. Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
4. Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
5. Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
6. Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

• возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
• выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

Большая площадь подвала.
Хранение большого количества продуктов, овощей и корнеплодов.
Важность поддержания определённого уровня микроклимата.
Высокий уровень влажности.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Классы воздухообмена в гараже

Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.

Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:

• естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
• механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
• комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Особенность воздухообмена в погребе зимой

В погребах вентиляционная система состоит из труб, количество их зависит от размера погреба. На небольших площадях достаточно 1 трубы с двумя клапанами-задвижками. С помощью них, можно регулировать выведение воздуха и его поступление.

Вентиляция погреба на зиму требует определенного обслуживания – перед сезонными изменениями рекомендуется утеплить короб минеральной ватой и накрыть гидроизоляционным материалом. Это обеспечит нормальную бесперебойную работу вентиляционной системы.

В морозные дни циркуляция холодного воздуха происходит быстрее, поэтому в помещении может резко понизиться температура. Из-за этого рекомендуется регулировать задвижки на приточной и вытяжной трубе. В сильные морозы задвижки перекрываются. В зависимости от температурных перепадов закрывать ли вентиляцию погреба зимой частично или полностью владелец решает самостоятельно с учетом особенностей конкретного объекта.

Иногда даже при хорошем утеплении вентиляции, зимой на вытяжной трубе может образоваться иней или намерзать конденсат. Естественно это будет препятствовать нормальной циркуляции воздуха. Можно сделать эту часть трубы съемной, чтобы было легче производить очистку. Как вариант на конце трубы можно установить колено.
