Вентиляция в дачном туалете своими руками: схемы, фото, вытяжка

Искусственная вентиляция

Недостаток естественной системы в том, что летом она теряет эффективность. Температура в доме выравнивается с уличной, движущая сила работы системы исчезает. Искусственная или принудительная вентиляция обеспечивается специальным оборудованием. Оно может работать в любое время года, эффективно очищая воздух.

Для герметичной и утепленной дачной постройки идеальным вариантом вентиляции будет установка вентилятора, приточных клапанов или приточно-вытяжных установок.

Искусственную вентиляцию можно установить в комнатах с повышенной влажностью, испарениями неприятных запахов. Это кухня и ванная.

В кухне в дачном домике целесообразно устанавливать естественный тип вентиляции

Для работы вентилятора нужно электричество. Обеспечивать работу системы с помощью генератора будет очень дорого.

Как сделать вентиляцию

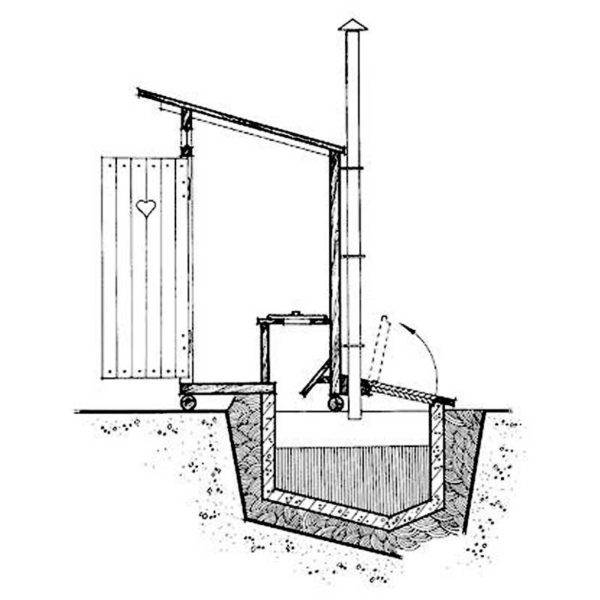

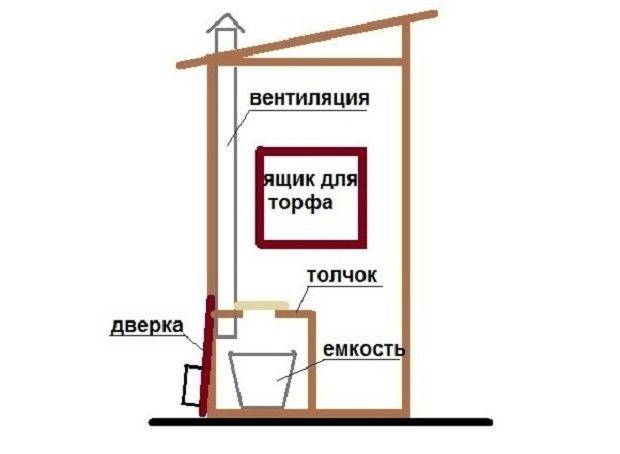

Конструкция дачного туалета с выгребной ямой и вытяжкой

Перед началом работ следует подготовить необходимый инструмент:

штыковая лопата;
дрель – если стены кабинки деревянные;
перфоратор – если кирпичные стены;
ножовка по металлу;
рулетка;
уровень;
саморезы.

Вентиляционная система выгребной ямы своими руками

С помощью штыковой лопаты выкапывается отверстие над ямой, диаметр которого должен быть немного больше размера трубы. Такое отверстие следует делать возле задней стенки кабины, чтобы можно было удобно закрепить трубу с помощью хомутов. Опустить трубу в яму на такую глубину, которая будет меньшей, чем максимальная отметка наполняемости. То есть так, чтобы в вентиляционный ствол не попали отходы.

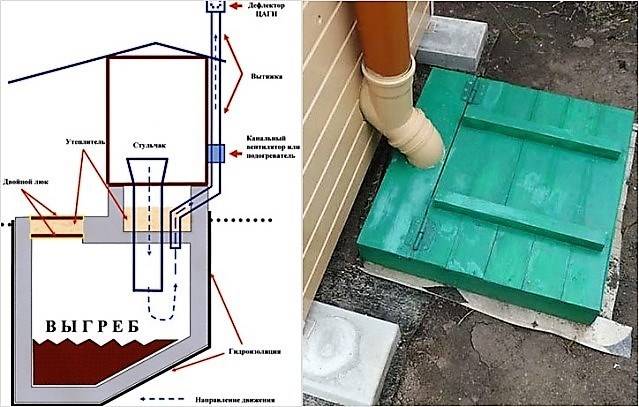

Вытяжка выгребной ямы

С помощью крепежей и хомутов труба фиксируется на стене кабинки. Снизу прикапывается землей. Сверху одевается дефлектор или зонтик.

Преимущества дефлектора состоит в том, что это устройство способно увеличить тягу до 30% за счет силы ветра. Поэтому по возможности стоит отдать предпочтение дефлектору, а не обычному зонтику, который только защищает от осадков.

Такая простая конструкция вентиляции выгребной ямы, сделанная своими руками, позволит предотвратить неприятный запах в туалете. Если кабина сделана не герметично, есть щели, проемы, открывающиеся окна, а унитаз или сиденье имеет плотную крышку, то будет достаточно только вытяжки из ямы. Но, в таком случае, немого неприятного запаха все же будет присутствовать. Если же есть необходимость избавиться и от него, то следует приступить к оборудованию вентиляционной системы внутри кабинки.

Вентиляция в кабинке туалета своими руками

Последовательность действий:

Система вытяжки и вентиляции в дачной кабине туалета

сверху, по задней стенке туалета, делается круглое отверстие по диаметру приготовленной пластиковой трубы. Оно должно быть максимально высоко, но на расстоянии не менее 15 см от уровня крыши. Отверстие делается с помощью дрели или перфоратора;
в полученный проем устанавливается угловая труба;
щели задуваются монтажной пеной;
к угловому элементу крепится основная часть трубы;
с помощью хомутов и крепежей труба фиксируется к внешней стене туалета;
сверху одевается зонтик или дефлектор;
внутри обрезается лишняя часть трубы и закрывается декоративной вентиляционной решеткой.

На следующем этапе нужно сделать отверстие внизу для обеспечения притока холодного воздуха:

Принудительная вытяжка из септика в дачном туалете

с помощью дрели или перфоратора сверлится отверстие в нижней части стены, на расстоянии 20–30 см от пола. Лучше выбирать противоположную стену, той, в которой установлена труба;
устанавливаются две декоративные решетки с помощью саморезов или других крепежных элементов.

Это завершающий этап – вентиляция в дачном туалете готова.

Если в холодное время года будет сильно дуть из нижнего отверстия, то можно его закрыть заслоном.

Полезные советы

Пред тем как строить дачный туалет правильно выберите место, лучше всего, если оно будет подольше от строений и расположено в низине.
При изготовлении вентиляции лучше рассчитать все предварительно и сделать все этапы ничего не упуская, только в этом случае можно быть уверенным, что посторонние запахи не будут беспокоить вас и ваших соседей.
Лучшим материалом для дачного туалета служит дерево, так как благодаря щелям между досками можно создать дополнительное проветривание, но все равно этого не будет достаточно, поэтому дополните строение принудительной вентиляцией.
Сегодня строительные магазины предлагают большой ассортимент современных принудительных вытяжек, так, к примеру, можно купить декоративную решетку со встроенным в нее вентилятором. Это прекрасное устройство можно легко встроить в ваш дачный туалет и тем самым оснастить его качественной вентиляционной системой. И это еще не се возможности, которые производители предлагают своим потребителям.

Наша статья рассказала том, как правильно установить и спроектировать вентиляцию в уличном туалете. Ничего трудного в монтаже нет, поэтому каждый владелец загородного дома сможет самостоятельно произвести монтаж, а благодаря производителям можно приобрести новые ультрасовременные вентиляционные системы, которые помогут качественно выводить посторонние запахи и доставлять в туалет свежий запах. Правильно установленная вентиляция позволит вам находиться рядом с туалетом и не чувствовать его близкого присутствия.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен

Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)

Это вентиляторы для установки на стену

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

https://youtube.com/watch?v=mz3NcHFO3to

Особенности строительства уличных уборных

Типичный дачный туалет – это кабинка с выгребной ямой под ней. Кабинка может быть из дерева, кирпича, досок – по усмотрению владельца. Внутри нее устанавливается сиденье.

На первый взгляд, возведение этого сооружения не вызывает никаких трудностей. Но не стоит заблуждаться. Основной момент, который может вызвать проблемы при строительстве дачного туалета, – это вентиляция. Ее необходимо спроектировать в самом начале.

Выгребная яма представляет собой углубление в земле. Объем ямы зависит от количества человек, посещающих туалет. На 2 человек в среднем хватает 1 куб. м.

Обязательное требование при копании ямы: ее глубина должна быть на 1 метр выше уровня весенних грунтовых вод. Стенки укрепляются кирпичами, просмоленной древесиной или бетонируются. Дно ямы не обязательно герметизировать. В этом случае жидкость будет впитываться в почву. Все чаще дачники в выгребную яму начали устанавливать различные емкости.

Выгребная яма предназначена для сбора отходов жизнедеятельности человека — мочи и каловых масс. Органические вещества со временем подвергаются разложению.

При этом в окружающую среду выделяются метан и сероводород. Кроме неприятного запаха, метан обладает свойством разрушать деревянные стены и перегородки. Поэтому пол следует делать из досок, пропитанных антисептиками и не поддающихся негативному воздействию метана.

Выгребную яму располагают 2 способами:

на некотором расстоянии от кабинки;
под кабинкой.

При установке выгребной ямы отдельно от самого туалета запах минимален. Но такой способ требует больше как расходов, так и трудозатрат. В этом случае необходимо провести водопровод и канализационные трубы от кабинки до ямы. Таким способом стоит строить туалет, только если на даче проживают круглогодично.

Если же дача используется нечасто, то сооружение такой уборной нерентабельно. В этом случае яму делают непосредственно под кабинкой. И тут уже для обеспечения достаточного количества свежего воздуха внутри помещения необходима система вентиляции.

Сборка прибора

Последний этап – выполняемая в обратной последовательности установка вентилятора. Для сборки устройства следует:

Установить двигатель и подсоединить клеммы.
Аккуратно закрепить крыльчатку.
Для закрепления заднюю часть его корпуса клеем.
Установить прибор в отверстие, плотно прижав к стене или коробу.
Закрепить обратно сначала противомоскитную сетку, а затем лицевую крышку. В основном, она монтируется на саморезах или специальных креплений в виде защёлок.
Выполнить подключение вентилятора к электросети – убедившись, что электричество выключено и используя не скрутки, а клеммные колодки.

Для включения прибора используются различные схемы. Одной из самых простых является обычная кнопка или шнурок на приборе. Второй вариант предполагает объединение запуска устройства с включением освещения – в этом случае вентиляция начинает работать одновременно со светом, что делает управление более удобным. Отдельное включение вентилятора отличается более рациональным расходом электричества – хотя при входе в туалет и ванную его придётся запускать отдельно. Сделав так, чтобы прибор включался автоматически, по результатам измерения датчиков, можно сэкономить время, хотя придётся потратить больше средств на установку.

Подключение к электросети

Рассмотрев особенности возвращения работоспособности старого вентилятора, можно сделать определённые выводы. Во-первых, на монтаж и очистку вряд ли понадобится больше получаса, во-вторых, большая часть проблем решается удалением загрязнений и смазкой старого оборудования. В-третьих, без периодического снятия и обратной установки прибора не получится обойтись без снижения эффективности работы вентиляционной системы.

Освещение

Варианты устройства освещения в туалете следующие:

линия по воздуху;
кабель под землей;
фонари на солнечных батареях.

Воздушная линия — не самое лучшее решение, если вы не хотите, чтобы над участком от дома к туалету шли провода. Укладка кабеля под землей с эстетической точки зрения более выгодна, но мало кому понравится тратить столько денег и времени для устройства освещения в туалете.

Вы можете использовать светодиодные светильники, которые предназначены для освещения сада. В продаже есть изделия разных форм и веса. Они стоят недорого, их может купить каждый садовод.
Поскольку яркий свет не нужен, установки одного фонаря будет достаточно для освещения. Купите изделие, отделите его верхнюю часть. Возьмите нож и срежьте фиксаторы, тогда они не будет вам мешать.
Измерьте выступающую часть фонаря – ту, которая оборудована светодиодом и батареей. Если потребуется, вы сможете без труда заменить аккумулятор.
Сделайте в стене постройки отверстие соответствующего размера. Вставьте фонарь, зафиксируйте его клеем. Для этой цели лучше всего подойдет силиконовый герметик.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

естественная;
принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

Из чего можно сделать вентиляционную систему своими руками

Для того, чтобы оборудовать вентиляцию в выгребной яме понадобятся следующие материалы:

Трубы и фитинги для вентиляции в туалете на даче

труба, диаметром 110 мм и длиной 2,5 м;
крепежи – 2–3 штуки;
дефлектор – 1 шт.

Для вентиляционной системы в туалете понадобится:

труба, диаметром 110–115 мм, длиной 2,5 м;
соединительный угол;
декоративная решетка на вентиляционное отверстие;
хомуты – 3–4 шт;
зонтик или дефлектор.

Если будет использована принудительная система, то необходим еще и вентилятор.

Как правило, туалеты на даче имеют небольшую площадь, поэтому будет достаточно самого примитивного вентилятора, мощность которого не превышает 30 Вт. Форму стоит выбирать в зависимости от места, куда он будет установлен. Удобнее всего монтировать в окно. В таком случае лучше приобретать квадратную модель.

Схема подключения вентилятора и установка в окно туалета

Если планируется установка его в деревянную стену, то проще всего будет вырезать круглое отверстие. Вентилятор будет работать длительное время, поэтому лучше выбрать качественную модель, которая прослужит не один год.

Для работы вентилятора будет необходимо электричество. Как правило, его срезу подводят к туалету, чтобы обеспечить освещение. Розетку нужно располагать в таком месте, чтобы на нее не попадала влага, можно вмонтировать в стену и закрыть коробкой.

Вентилятор имеет защитную решетку, которой свойственно засоряться. Поэтому нужно не забывать ее регулярно чистить, не только для обеспечения бесперебойной работы устройства, но и чтобы внутрь поступал свежий воздух, а не загрязненный пылью.

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

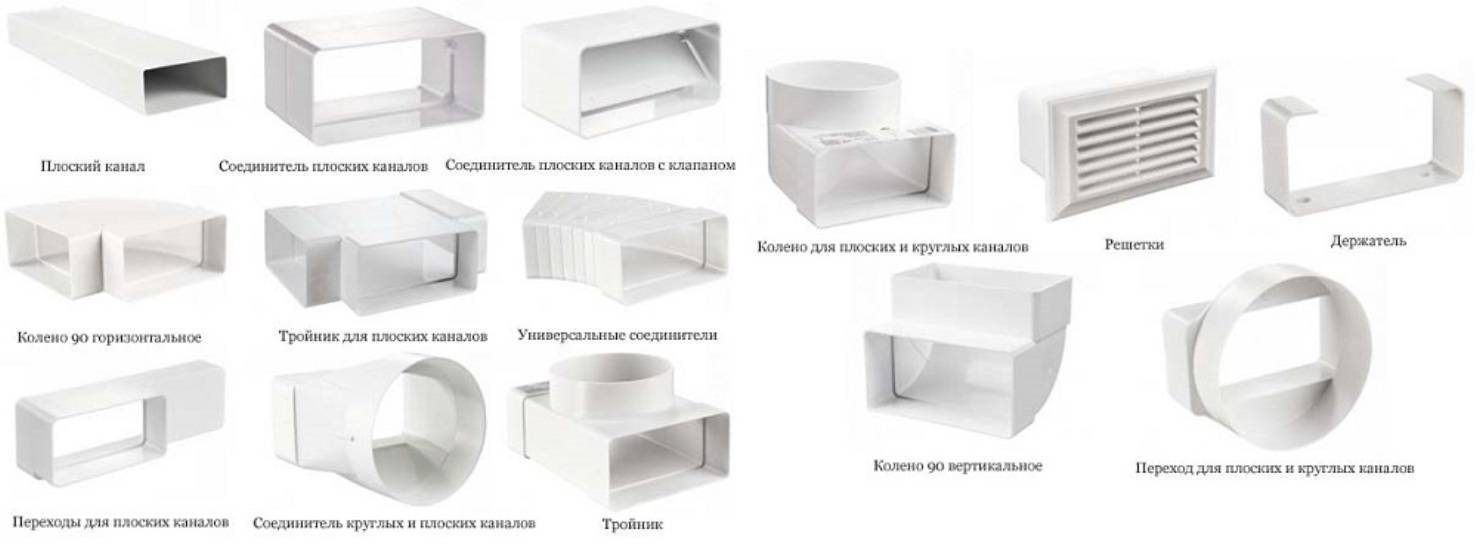

Различают следующие виды вентиляционных коробов:
