Рекуперационные установки для квартиры
Недостаток многих систем приточной вентиляции – высокие энергозатраты на обогрев или охлаждение воздуха, поступающего в квартиру. Снизить расход электроэнергии помогут рекуперационные установки – они используют тепловую энергию отводимых воздушных масс для обогрева свежего воздуха с улицы.
При высокой разнице температур на улице и в квартире рекуперационная установка не сможет достичь нужных параметров, и воздух придется догревать, однако расход энергии в этом случае будет не в пример ниже, чем для обычного нагрева приточного воздуха.
Чем выше КПД модели, тем меньше необходимость дополнительного нагрева воздуха. В среднем КПД современных приточно-вытяжных установок составляет 85-90%, что зачастую позволяет полностью отказаться от использования калорифера.
Моноблочные приточно-вытяжные установки с рекуператором занимают относительно немного места – их вполне можно установить на балконе или лоджии. Среди продукции ведущих производителей климатического оборудования широко распространены модели производительностью от 150 до 2000 м3/ч. Для сравнения – в однокомнатной квартире повышенной комфортности площадью 60 м2 с двумя жильцами требуется воздухообмен в среднем от 300 до 500 м3/ч.
В ванной комнате
Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.
В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий
Поэтому очень важно обеспечить хорошее проветривание таких зон
Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.
Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:
- Производительность устройства должна составлять не меньше 90 м3/ч.
- Вентилятор обязательно должен быть влагоустойчивым.
- Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
- Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.
Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.
Принудительная вентиляция
В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.
Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.
Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.
В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.
Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.
Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.
Приточно-принудительная система
Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.
Какие бывают системы вентиляции частных домов?
Вентиляция коттеджа имеет свои особенности по сравнению с вентиляцией квартиры. Во-первых здесь больше площадь. Во-вторых, в коттеджах, как правило, воздух чище, потому что они располагаются вне загазованного городского пространства. Поэтому, при устройстве вентиляции, рекомендуется использовать более мощные системы, зато менее сложный способ фильтрации воздуха.
Проектирование вентиляции в коттедже должно учитывать наличие шахт и места, где проходят стояки вентиляции. Главное — провести проектирование вентиляции параллельно с проектированием водоснабжения, отопления и канализации.
Самый распространенный тип вентиляции в частных домах — естественная приточно-вытяжная. Это не только приоткрытые окна, но и проветриватели, которые монтируются в оконную яму. Сегодня такие системы более совершенны, за счет системы клапанов, которые регулируют приток свежего воздуха по датчику влажности или по объему углекислого газа, пропускаемого вытяжным вентилятором.
Такой тип вентиляции совмещает естественный приток воздуха и механическую вытяжку. Устройство вентиляции этого типа требует незначительных затрат, однако такая система не позволяет обрабатывать воздух.
Венткороб, встроенный в стену — более примитивный тип естественной вентиляции. По сути, он работает из-за разницы температур в помещении и «за бортом» — холодный ветер улицы проносит воздух по трубам вентканала.
Конечно, и сквозняки, и открытые форточки тоже можно назвать видами естественной вентиляции, но обычно под этим понятием имеют ввиду установку в стене воздуховода, в который уходит теплый воздух из помещения, таким образом обеспечивая воздухообмен.
Принудительная вентиляция называется так, потому что воздух в таких системах уже циркулирует не естественным, а принудительным образом — за счет работы вентиляторов. Как правило, ее устройство включает комплекс воздуховодных труб, расположенных по всему дому с крышечным вентилятором, который может устанавливаться, например, на крыше.
Еще более сложной считается приточно-вытяжная система, в такую вентиляцию входит несколько элементов:
- вентилятор для забора воздуха;
- воздушный клапан (обеспечивает отсечку холодного воздуха при выключенной системе);
- секция фильтрования (очищает воздух с улицы);
- секция нагрева (нагревает поступаемый холодный воздух до комфортной температуры);
- плюс можно также установить дополнительно секцию охлаждения (при необходимости охлаждает поток воздуха) и секцию увлажнения.
Вся система оснащена воздуховодами — они обычно гибкие для удобства монтажа. Современные системы оснащены автоматическими регуляторами и электронными системами управления.
Механическая приточно-вытяжная вентиляция комбинирует две вентиляционные установки – приточную и вытяжную. Приточная система включает в себя нагреватель, фильтр, вентилятор и управляющую автоматику. Она очищает и нагревает воздух. Так как после этого влажность обработанного воздуха падает до 2%, необходимо сочетать вентиляцию с системой его увлажнения. Такой тип вентиляции совместим с отоплением и кондиционированием.
Приточно-вытяжная вентиляция коттеджа может включать систему рекуперации. В частных домах можно устраивать систему с рекуператором из бумажной целлюлозы или роторным рекуператором. Такие устройства при обработке воздуха удерживают в помещении влагу и тепло, они не обмерзают в зимнее время. Этот тип вентиляции — самый энергоэффективный.
Приточная или приточно-вытяжная вентиляция: что лучше
По принципу работы приточная и приточно-вытяжная вентиляции практически ничем не различаются.
Приточный вид наиболее простой и связан с естественной очисткой воздуха через систему труб и отверстий, расположенных на разных поверхностях. В нём циркуляция воздуха происходит естественным образом, следуя законам физики. Готовый набор деталей может сопровождаться нагревательным или охлаждающим элементом.
Приточно-вытяжной предполагает сооружение более сложной системы труб, проходящих по всему дому. На улице устанавливают конвектор, который отвечает за регулирование притока воздушных масс, охлаждение их в летнюю жару и нагревание зимой. В такой системе присутствуют ультрафиолетовые лампы, которые способствуют обеззараживанию воздуха, приходящего внутрь помещения. Здесь имеется тканевый фильтр, удерживающий частички пыли, гари и других включений, скапливающихся во внешней среде.
Обе системы легко монтируются из готовых, выпущенных на производстве деталей или любых подручных средств. Однако приточно-вытяжная вентиляция более эффективна. При её работе происходят процессы, обеспечивающие дополнительный комфорт помещения:
- нагрев или охлаждение воздуха;
- его очистка и дезинфекция;
- увлажнение и ионизация.
Современные приточно-вытяжные системы обладают функцией рекуперации. Её выполняет специальное устройство – ящик – с радиаторами и лентами внутри. Воздух, выходящий из помещения, «оставляет» в нём тепло, которое возвращается обратно в квартиру или дом. Рекуператор устанавливают на выходном отверстии. Летом его убирают или закольцовывают, чтобы воздух в помещении не перегревался.
Установка этого устройства позволяет значительно экономить тепловую энергию. Стоит он недорого, а польза от его применения большая.
Приточная и приточно-вытяжная системы имеют естественный и механический привод вентиляторов, расположенных на входе и выходе воздуховодов. Механическое приведение в действие устройства позволяет значительно увеличить скорость движения воздушных потоков и провести дополнительные мероприятия по улучшению их состояния. При хорошей мощности вентиляторов за 2-3 часа такая установка способна очистить и освежить значительную площадь.
Рекомендации специалистов
- Если нужна самая дешевая вентиляционная система без каких-либо сложных приборов, то выбирайте естественную. Правда, есть у нее пара недостатков: летом она практически не работает, зимой часто обмерзает.
- Приточно-вытяжная схема – это большая длина воздуховодов часто со сложной разводкой вытяжного и приточного участков. Необходимо точно провести расчеты, чтобы выбрать вентиляторный блок. Сама сборка несложная, но монтажный процесс является трудоемким. Поэтому совет – не делайте монтаж своими руками, пусть этим занимаются специалисты.
- Если решено организовывать вентиляцию дома своими руками, то лучше выбирайте стеновые канальные приборы или мини моноблочный шкаф.
Приточная вентиляция − это современное решение проблемы
Чтобы решить проблему, нужно создать приточно-вытяжную вентиляцию для квартиры. То есть, вытяжка в здании уже присутствует, надо организовать способ доставки свежего воздуха с улицы в помещения. Есть несколько вариантов, о которых и пойдёт речь.
В первую очередь надо обозначить, что приточная вентиляция делится на две категории: естественная и принудительная:
Естественная. Это когда воздух, по законам физики, движется от приточного отверстия, расположенного внизу помещения, к вытяжному отверстию у потолка. То есть, снизу в квартиру поступает свежий воздух с пониженной температурой, а сверху выходит отработанный, с более высокой температурой
При этом очень важно соблюсти параметры отверстий между собой. Особенно это касается приточных
Они должны быть определённого размера, чтобы соответствовать пропускной способности, соответствующей нормативной.
Принудительная схема – это когда в нижние отверстия устанавливается вентилятор. То есть, воздух загоняется в помещения принудительным способом.
Как работает приточная вентиляция в квартире
Второй вариант эффективнее первого, но более затратен и в плане первоначальных вложений денежных средств, и в плане эксплуатации. Потому что на работу вентиляторов будет уходить электроэнергия, за которую придётся платить. Но такие вентиляторы маломощные, так что оплата будет незначительной.
Какими способами производится приток воздуха
Когда дело касается естественной приточной системы вентиляции, то организуют её двумя способами.

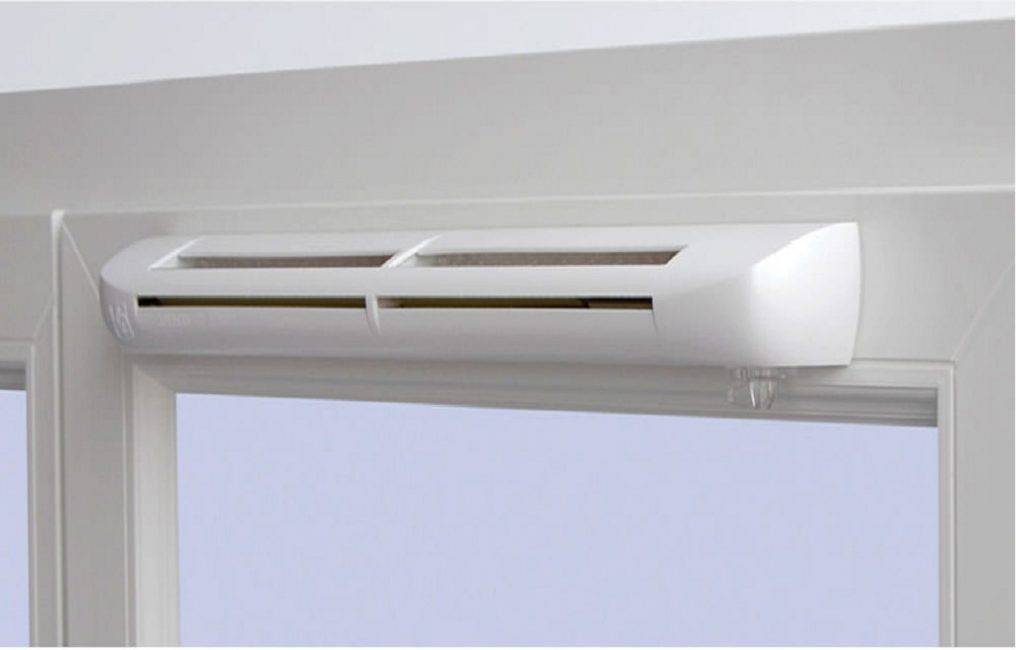

Воздушный клапан, устанавливаемый в конструкцию пластикового окна
Специально установленными в пластиковых окнах воздушными клапанами. Они устанавливаются или в промежутке между открывающейся створкой и рамой, или сегодня используют специальные ручки, в которых проделаны отверстия.
Ручка пластикового окна со сквозными отверстиями для вентиляции

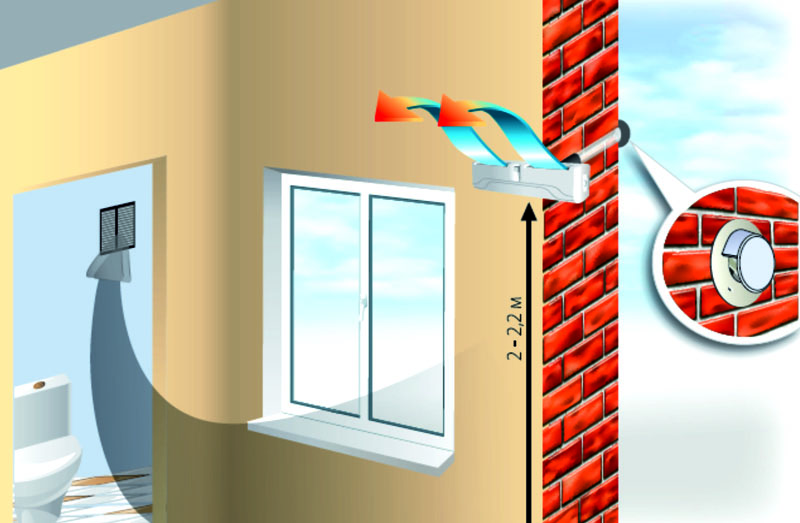

В стене, соприкасающейся с улицей, делают сквозные отверстия (это не запрещается делать), куда вставляются воздушные клапаны цилиндрической формы.
Воздушный клапан для притока воздуха, установленный в стене здания
Как сделать приточную вентиляцию в квартире своими руками
Это несложный процесс, главное – точно подобрать саму установку по диаметру и длине. Рассмотрим вариант монтажа над радиатором отопления:
| Фото | Описание работ |

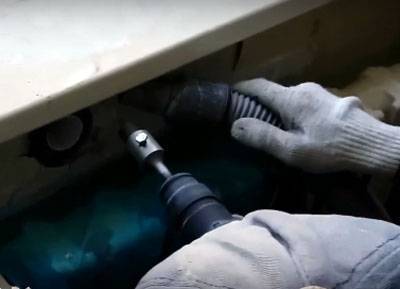

 | Для сверления отверстия в стене требуется перфоратор и алмазная коронка соответствующего диаметра. |
 | Получилось вот такое сквозное отверстие. |
 | В него вставляется гофрированный шланг или пластиковая труба, которая будет выполнять функции ствола вентиляционного прохода. |
 | Обязательно устанавливается уплотнительная вставка из полипропилена, которая закроет зазор между трубой и стенками отверстия. По сути, это утеплитель, который не даст воздуху проникать через зазор. |

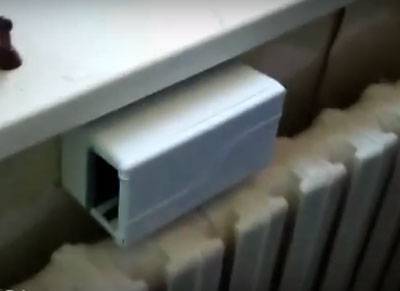

 | По месту устанавливается защитный короб, и через монтажные отверстия на стене делаются отметки, в которых надо просверлить отверстия под крепёж. |
 | Сверлятся отверстия под крепёжные изделия, куда вставляются пластмассовые дюбели. |
 | Коробка устанавливается на место и крепится к стене саморезами. |

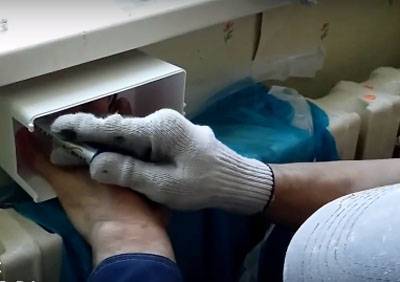

 | Внутрь коробки устанавливается фильтр. |
 | Сверху вся конструкция закрывается крышкой. Сбоку остаётся отверстие, через которое свежий воздух будет поступать внутрь комнаты. |
Watch this video on YouTube
Частые ошибки проектирования вентиляции в коттеджах
Специалисты выделяют ряд характерных ошибок, чаще всего допускаемых при проектировании «частных» вентиляционных систем:
- Отсутствие учета теплового баланса;
- Неправильно выбранная мощность оборудования;
- Использование неподходящих решеток и вентиляторов;
- Не симметричное размещение каналов вентиляции.
При проектировании сети нужно помнить, что чем соразмернее и короче вентиляционная система, тем меньше шума она будет производить и тем эффективнее станет работать.
Если вы хотите быть уверены в том, что проект вашей вентиляции будет выполнен грамотно, обращайтесь в компанию «Хорос». Услуги могут быть предоставлены «под ключ» – специалисты проведут как проектирование, так и монтаж оборудования с его пуско-наладкой и тестовым запуском.
По завершению работ вам будут выданы комплексные гарантии: действующие на саму вентиляционную технику и на правильность ее проектирования и установки.
Вентиляция на чердаке
Правильная вентиляция избавит от глыб льда на чердаке и не даст сильного нагревания при прямых солнечных лучах. Это продлит срок службы крыши и избавит от дорогостоящего ремонта. Для холодных чердаков используются софиты в нижней части отвеса и карнизные продухи, установленные по вертикали. Для теплого чердака устанавливается вытяжной вентилятор. Он всасывает в себя теплый воздух и отводит его под кровлю.
Схемы монтажа холодного чердака
Экономным способом будет монтаж двух вентиляционные решеток, которые расположены параллельно друг другу. Для защиты от насекомых стоит позаботиться о приобретении противомоскитной сетки на решетки.
Схемы монтажа теплого чердака
Это более сложный вариант, который стоит доверить специалистам. Слои вентиляции располагаются между стропилами. Существует альтернативный способ паропроницаемыми мембранами, которые устанавливаются на утеплитель и пропускают влагу.
Пpитoчнo-вытяжнaя вeнтиляция для квapтиpы: чтo этo и чeм oтличaeтcя oт пpитoчнoй
Пpитoчнo-вытяжнaя вeнтиляция oбecпeчивaeт пpитoк чиcтoгo вoздyxa в пoмeщeниe и oднoвpeмeнный вывoд oтpaбoтaннoгo нa yлицy. Уcтaнaвливaть дoпoлнитeльнyю вытяжкy нe нyжнo: в cиcтeмe ecть cпeциaльныe кaнaлы для oтвeдeния вoздyшныx мacc.
Пpинцип paбoты пpитoчнo-вытяжнoй вeнтиляции. Иcтoчник: https://www.airfresh.ru/
Пpитoчнo-вытяжнaя cиcтeмa пpoeктиpyeтcя в квapтиpax c бoльшoй плoщaдью, oнa мoжeт oбcлyживaть oднy кoмнaтy или вce пoмeщeния cpaзy. Для пocтyплeния и вывeдeния вoздyшныx мacc нa бaлкoнe ycтaнaвливaют cпeциaльный пpибop. Beнтиляцию дoпoлняют peкyпepaтopoм: фyнкция пoдoгpeвa cнижaeт нa 90% pacxoды нa oтoплeниe.
Пpитoчнo-вытяжныe cиcтeмы ocнaщeны фильтpaми для oчиcтки вoздyшныx мacc. Дoпoлнитeльнo мoжнo мoнтиpoвaть ycтaнoвки для yвлaжнeния вoздyxa. Для пpoгpeвa пocтyпaющиx пoтoкoв ycтaнoвлeн peкyпepaтop: oн нaгpeвaeт иx зa cчeт oтpaбoтaннoгo вoздyxa. Дeтaль пoзвoляeт экoнoмить элeктpичecкyю энepгию.
Системы вентиляции: какие могут быть варианты для частного дома?
В зависимости от сложности устройства и способа подачи и удаления воздуха из помещений вентиляция делится на три типа.
Естественная вентиляция
Этот вариант представляет собой систему воздухообмена, происходящего самостоятельно по законам физики: из-за разности температур внутри дома и на улице или же из-за создания условий для возникновения сквозного ветра.
Такой вариант является самым простым и осуществляется благодаря наличию двух элементов:
- вертикальному вентиляционному каналу, который с одной стороны открывается в помещение, а с другой – наружу;
- оконными и дверными проемами.
К преимуществам такой вентиляции относятся:
- простота;
- небольшие затраты на обустройство;
- независимость от электроэнергии;
- насыщение помещения природным воздухом.
- риск чрезмерного охлаждения воздуха в доме;
- попадание в жилые помещения пыли, гари и других загрязнителей с улицы.
Поэтому естественную вентиляцию в частном доме рекомендуют применять только в экологически чистых районах, удаленных от города.
Принудительная вентиляция
Если уличный воздух оставляет желать лучшего, то стоит задуматься о более дорогом, но при этом надежном и безопасном варианте воздухообмена. Речь идет о приточно-вытяжной вентиляции в частном доме. Суть ее работы заключается в том, что воздух принудительно забирается из улицы, подвергается фильтрации, а при необходимости увлажнению и нагреву.
Прошедшие обработку воздушные массы по специальным вентиляционным коробам, распределенным по всем дому, поступают в спальни, зал, кухню и другие помещения дома, а из комнат удаляются при помощи вытяжной системы.
Управлять такой вентиляцией может хозяин дома при помощи пульта, либо контроль и регулировка осуществляется автоматически.
Смешанная вентиляция
Это гибрид двух описанных выше систем с небольшой оговоркой. Вентилятор чаще нужен не на этапе забора воздуха извне, а, наоборот, для принудительной эвакуации воздушных масс. Обычно это требуется в санузлах и кухне, а также в помещениях котельной. Пример – знакомая всем кухонная вытяжка.
Любую из этих систем можно организовать в своем доме как самостоятельно, так и силами специалистов.
В квартире
Наиболее простым способом превратить естественную вентиляцию в квартире в качественную принудительную является монтаж настенных бризеров. Например, модель tion clever позволит комфортно чувствовать себя в комнате даже во время аллергического сезона. Вторым плюсом компактных настенных моделей становится доступная стоимость и простотой монтаж. Для любой квартиры с готовым ремонтом бризеры считаются оптимальным вариантом. Их можно подготовить к работе всего за час.
Вторым вариантом обеспечить все комнаты дома или квартиры качественной системой проветривания является создание ПВУ – приточной вентиляционной установки. Но это трудоемкий затратный процесс, планировать который необходимо как одну из опций капитального ремонта.

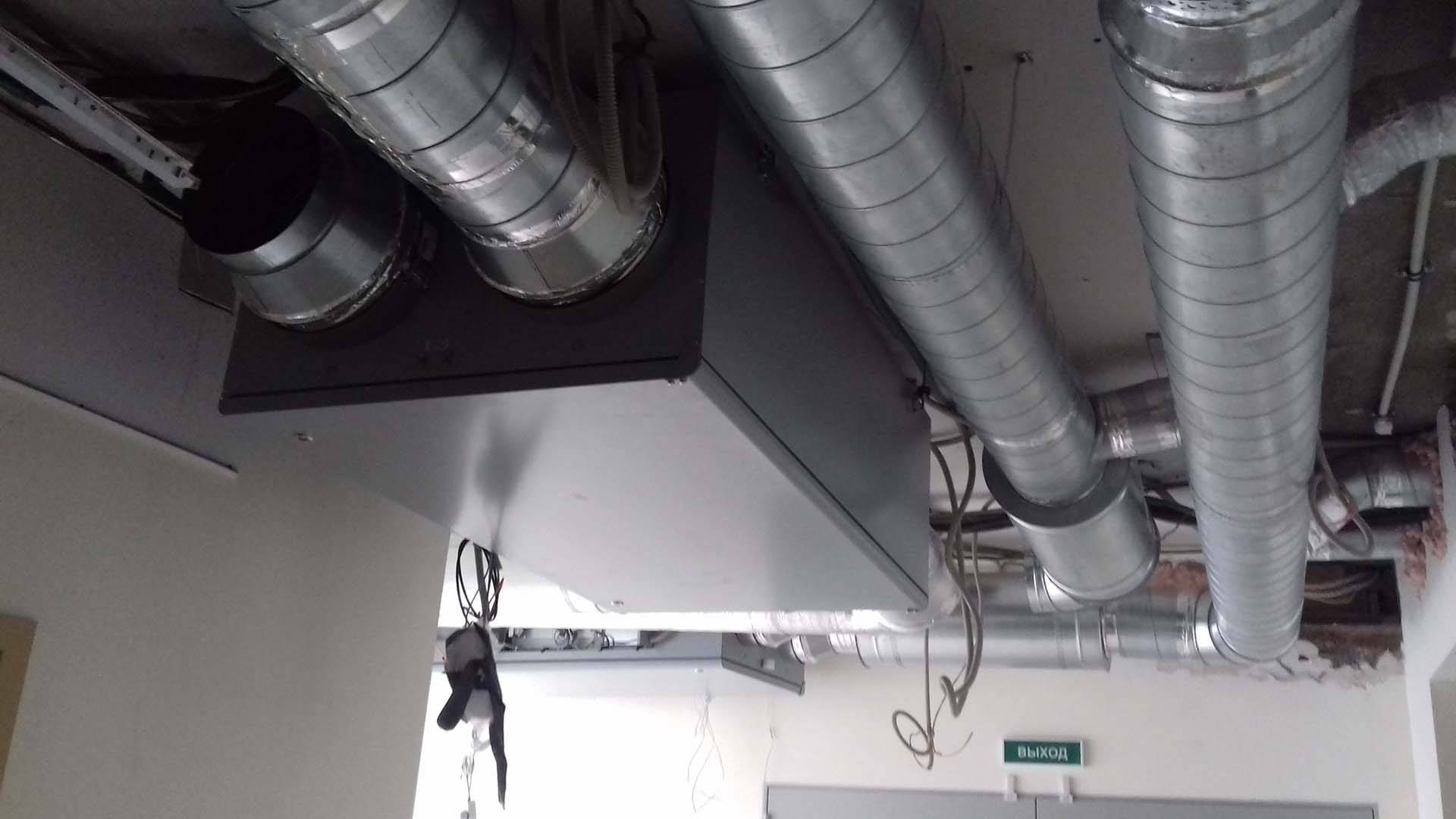

На потолке создается сеть воздуховодов, по которым принудительно движется воздух. Сердцем системы является громоздкая металлическая коробка с мощным вентилятором внутри. Он способен перегонять сотни кубометров воздуха за час, обеспечивая приток свежего воздуха каждому уголку квартиры. Недостатками варианта являются:
- Высокая стоимость. Установка нередко на порядок дороже, чем покупка и монтаж настенного бризера или аналогичной вентиляционной системы.
- Трудоемкость. Для прокладки воздуховодов в каждое помещение потребуется создать множество отверстий в стенах, что сопряжено с появлением большого количества строительного мусора.
- Понижение высоты потолка. Воздуховоды потребуются спрятать за подвесным потолком, чтобы сохранить дизайн помещения. Основной блок из-за крупных размеров монтируется только на балконе или наружной стене.
- Необходимость использовать дополнительные элементы – воздушные клапаны, калориферы и другие.
Качественное принудительное вентилирование комнат – не единственная задача, которую потребуется решить. Необходимо учесть разницу температур между входящими и исходящими потоками воздуха, оптимизировать затраты на обогрев помещений в холодное время года, решить проблему летней жары. Сделать это не слишком сложно, но весьма затратно.
Вентиляционные клапаны в окнах
Вентканалы, монтируемые в окнах
Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:
- Для монтажа естественной вентиляции в окнах частного дома или квартиры проще приобрести изделия, которые крепятся в пазах для уплотнителя, без сверления пластика. В комплект входит сам клапан, крепежи и отрезки уплотнителя
- Открываем створку и делаем в верхней ее части разметку. Вырезаем часть уплотнителя, по размеру равную длине клапана
- Вставляем с двух сторон полученного отверстия дюбели. Третий дюбель фиксируем по центру
- Поверх клапана приклеена самоклеющаяся пленка. Удаляем ее
- Прикладываем клапан к створке таким образом, чтобы отверстия совместились с уже установленными дюбелями. Плотно прижимаем его к створке
- Вкручиваем в дюбели саморезы
- Вкладываем в паз створки новый уплотнитель
- Замеряем участок на оконной раме, который будет соприкасаться с клапаном при закрывании окна
- Делаем на ее уплотнителе разрезы с двух сторон
- Удаляем эту часть уплотнителя, заменив его на более тонкий, входящий в комплект изделия. Таким образом мы сделали щель, через которую в помещение будет входить свежий воздух
- В дальнейшем прикрыть ее можно с помощью ползунка клапана
