Как сделать вентиляцию на кухне своими руками: схема, монтаж

Размеры встроенной вытяжки

Схема вытяжки с выдвижным блоком с подробными размерами

Для того чтобы правильно установить встраиваемую вытяжку, производят замеры плиты, имеющегося шкафчика, в который будет встраиваться оборудование

Если не обратить на это внимание, то может получиться так, что размер устройства будет превышать габариты шкафа

Параметры для установки вытяжки по высоте

Тогда с ним нужно будет проводить дополнительные манипуляции – менять стенки соседних шкафчиков или мастерить новый короб, под размеры вытяжки. Правильно выбрав модель под кухню, помещающуюся вовнутрь, монтаж осилите сами, без помощи специалистов.

Наиболее распространенным вариантом является вытяжка встраиваемая в шкаф 60 см

Корпус у большинства встраиваемых вытяжек, имеет прямоугольную форму, что значительно облегчает монтаж. Ширина устройств разная. Имеются компактные варианты, от 45 до 50 см, которые помещаются в стандартные кухонные гарнитуры.

Еще один важный момент, который необходимо учитывать: расстояние от плиты до вытяжки. Оно должно быть таким, чтобы части прибора были на безопасном расстоянии от жара плиты. Размещать высоко от варочной панели нецелесообразно, существенно снизится производительность. Пар с запахом приготовленной пищи плохо втягивается прибором, нужной эффективности не будет.

В инструкции к прибору вы всегда найдете рекомендованные сантиметры, средние показатели для всех приборов такие:

• для электрической плиты – от 65 см до 70см будет оптимально;
• для газовой – от 70 см до 80 см, так как присутствует открытый огонь.

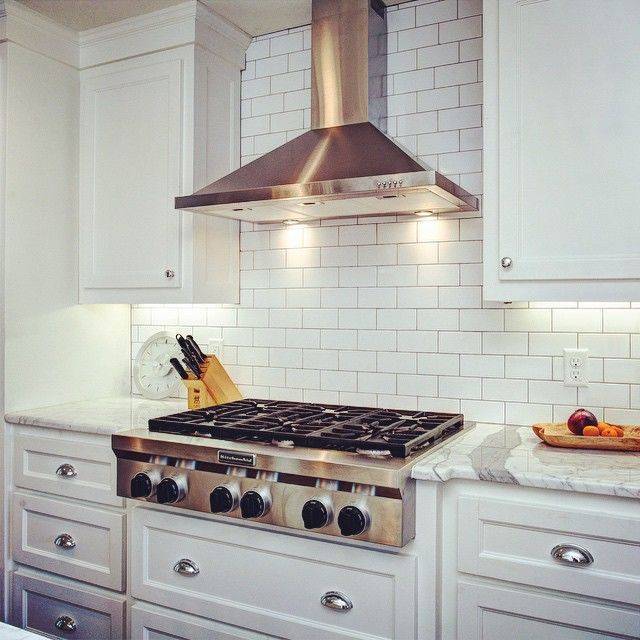

Расстояние от газовой плиты и электроплиты до вытяжки

Размер плиты так же имеет значение. Ширина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель. Это обеспечит максимальную эффективность установки, а если она меньше плиты, то часть воздуха не будет захватываться, а это снизит производительность.

Рекомендуемое расстояние от плиты до вытяжек различного типа

Этапы монтажа

Монтаж вытяжных устройств проводится по следующему алгоритму:

• выбор места монтажа и нанесение отметок;
• фиксация прибора (к стене или в шкафу);
• подводка трубы от вентиляционной шахты;
• подключение к источнику питания.

Каждый этап работ необходимо согласовать с рекомендациями производителя.

Установка вытяжки

Вытяжка устанавливается двумя способами: крепится на стену либо встраивается в шкаф. В зависимости от выбранного варианта, меняется порядок выполнения работ.

К стене

Чтобы повесить вытяжку на стену, потребуется выполнить следующие действия в указанном порядке:

1. Отмерить расстояние от варочной панели до вытяжного устройства и поставить на стене соответствующие отметки.
2. Прочертить по отметкам горизонтальную линию, соблюдая уровень. Нижняя часть вытяжки должна граничить с этой полосой.
3. Отмерить центр нанесенной линии и по новой метке прочертить вертикальную полосу, также выдерживая уровень.
4. Измерить расстояние от нижней части корпуса до креплений устройства и нанести соответствующие метки на стену.
5. Просверлить на стене отверстия по нанесенным отметкам и вставить дюбели.
6. Установить устройство, начиная с верхней части. Затем выровнять прибор по горизонтали и закрепить.
7. Подвести пластиковый канал от вытяжки до вентиляционной шахты.

В шкаф

Монтаж вытяжного устройства в кухонный шкаф проводится по приведенному ранее сценарию. Но в данном случае необходимо соблюсти ряд правил. Нижняя часть шкафа должна располагаться строго по горизонтальной полосе, отмечающей расстояние от вытяжки до варочной панели. Для установки встроенной техники рекомендуют заказывать мебель по индивидуальному эскизу.

В верхней части шкафа нужно вырезать отверстие под гофру или вентиляционный канал. Затем внутрь ящика помещается вытяжка и фиксируется к стенкам. Далее к соответствующему отверстию подводится и закрепляется гофра. По окончанию работ шкаф крепится к стене. Места соединения гофры нужно промазать герметиком.

Подключение к электричеству

Вытяжное устройство подключается к источнику электропитания с помощью трех проводов. Перед началом работ необходимо заземлить прибор. Потребность в последней процедуре отпадает, если в квартире установлены евророзетки. В случае отсутствия такого прибора нужно провод, который будет выполнять роль заземлителя, закрепить на металлической части вытяжки.

Важный момент — выполнять подобные работы можно при наличии соответствующей квалификации. Подключать кабель «ноль» необходимо к глухой нейтрали в электрощитке (труба или пластина на стене).

Как оборудовать воздуховод правильно?

Порядок установки не зависит от типа выбранного воздуховода. Сначала необходимо приобрести или изготовить антивозвратный механизм. Если выбран второй вариант, то потребуется создать короб с сечением, соответствующим диаметру воздуховода. Затем в этом корпусе необходимо разместить антивозвратный клапан, представляющий собой два соединенных между собой листа металла, которые раскрываются, как крылья бабочки. Данный механизм монтируется перед выходом вентиляционной шахты.

После этого закрепляется воздуховод. Последний прокладывается с минимальным количеством изгибов. Такой подход позволяет уменьшить уровень нагрузки, которую испытывает вентилятор в вытяжке. В конце воздуховод крепится к стене. Все стыки нужно дополнительно обработать герметиком или монтажной пеной.

Алюминиевый

Алюминиевые трубы удобны тем, что хорошо гнутся, тем самым упрощая монтаж воздуховода. Такой вариант предпочтителен для тех, кто ранее не монтировал вытяжку. Алюминиевые трубы способны растягиваться, нивелируя тем самым ошибки при расчете длины воздуховода. Также гофры не создают шума и вибрации при работающей вытяжке.

Основной недостаток данного варианта заключается в том, что алюминиевые трубы отличаются непривлекательным внешним видом. Поэтому гофры обычно прячут в подвесной потолок или специальный короб.

Пластиковый

Пластиковые воздуховоды — это оптимальный выбор для квартир и домов. Трубы из поливинилхлорида отличаются нейтральным белым цветом и в процессе эксплуатации вытяжного устройства не издают посторонних шумов. Главный недостаток пластиковых воздуховодов — более сложный монтаж в сравнении с гофрой. В частности, при установке необходимо точно соблюдать угол в 90 градусов, изменяя направление.

Пластиковый квадратный

Этот вариант воздуховода не отличается от предыдущего. Единственная разница — квадратные трубы из полифинилхлорида проще монтировать. Объясняется это тем, что благодаря такой форме отдельные элементы воздуховода точнее и жестче входят друг в друга, за счет чего уменьшается расход герметика.

Разновидности и их особенности

Составы отличаются связующими компонентами и назначением.

Поливинилацетатная

Плюсы и минусы

высокая адгезия; отсутствие запаха; до полного высыхания легко смывается.

после высыхания тоже легко смывается водой; при прикосновении остается след красителя на одежде, предметах; не выдерживает мороз.

Поливинилацетатную краску лучше использовать для окрашивания потолка, стен внутри отапливаемых помещений в труднодоступных местах.

Бутадиенстирольная краска подходит для темных, редко освещаемых помещений, кладовок, коридора или туалета.

Акрилосиликоновая

Плюсы и минусы

износоустойчивость; водостойкость; сохранение цвета и свойств под ультрафиолетом; паропроницаемость.

требуется специальный растворитель.

Акрилосиликоновая краска похожа на силикатные составы, стоит дешевле и поэтому заменяет их.

Акриловая

Плюсы и минусы

подходит для внешней и внутренней отделки; расходуется экономнее предыдущих разновидностей.

стоит дороже.

Свойства и долговечность акриловой латексной краски такие же, как у составов со смешанными полимерами.

Как располагать устройства приточной вентиляции на стене

Каждый тип устройств приточной вентиляции с креплением на стену имеет свои особенности расположения на этой самой стене.

Стеновой вентиляционный клапан нельзя устанавливать ближе 30 см от оконной рамы, потому что если клапан промерзнет, то может спровоцировать обмерзание стены и образования конденсата на окне. Поскольку из клапана будет дуть холодный воздух, его необходимо размещать так, чтобы струя воздуха не попадала на домочадцев. Например, на уровне верхней трети окна: так можно надеяться, что тепло от батареи отопления сможет до некоторой степени нагреть воздух из клапана.

Еще одна рекомендация – установить клапан напротив вытяжки, чтобы усилить приток за счет вытяжной тяги (если, конечно, вытяжка работает как следует).

Рекуператоры обычно тоже размещают повыше, вне «зоны обитания» людей, потому что входящий через них воздух, хотя и теплее уличного, но заметно холоднее комнатного. Ни в коем случае не стоит размещать рекуператор около кровати, где Вы спите. Можно установить рекуператор на стене под потолком, отступив по 5-10 см от потолка, углов и оконных рам.

Проветриватели размещают на стене с учетом расположения на приборе отверстий, через которые воздух входит в дом. Они могут обнаружиться снизу, сверху или по бокам прибора.

Если проветриватель не имеет нагревательного элемента, то можно попробовать разместить его около батареи (но не вплотную), чтобы выходящий из прибора холодный воздух смешивался с нагретым. Только выбирайте такое место, которое исключает длительное пребывание людей под струей холодного воздуха из проветривателя.

Если прибор не оснащен пультом управления, то не вешайте его высоко: Вам очень скоро надоест залезать на стул каждый раз, когда понадобится включить-выключить прибор, закрыть заслонку или отрегулировать скорость.

Бризер нагревает воздух до заданной Вами температуры автоматически – при помощи функции климат-контроля. Можно управлять им с дистанционного пульта или со смартфона (при наличии базовой станции MagicAir). Поэтому ограничений по установке бризера немного: 5 см от стен, пола или потолка, 30 см от окна.

Стена, на которой размещается бризер, должна быть гладкой и ровной, чтобы прибор плотно прилегал к отверстию воздуховода. Впрочем, это относится и ко всем прочим приборам вентиляции с креплением на стену.

Бризер нежелательно размещать напротив вытяжки, потому что нам не нужно «гнать» воздух в вытяжку, как в случае с приточным клапаном. Наоборот, свежий чистый воздух из бризера должен «рассеиваться» по комнатам.

Крепление вытяжки на кухне

Схема монтажа вытяжки в основном прилагается в инструкции к изделию от производителя. Давайте для примера рассмотрим подключение стандартной плоской модели.

Установка вытяжки своими руками видео

Такое устройство не требует подключения ее к системе вентиляции и считается рециркуляционной. Плоскую модель намного проще установить, как вариант ее можно вмонтировать к стене либо к нижней части подвесной кухонной мебели. Процесс монтажа вытяжки к стене на кухне:

• Первым делом с помощью уровня и рулетки, делаем разметки на стене, то есть, отмеряем нужную высоту, а также место для крепления электроприбора (отверстие). В некоторых современных моделях, в комплекте идет специальный шаблон, для отметки мест крепления, для наиболее точности, можно воспользоваться им.
• С помощью электродрели, просверливаем отверстие в стене и забиваем дюбели.
• Далее берем металлические крепления, которые входят в комплект, и закрепляем на саморезы.
• Фиксируем вытяжку на навесы и подключаем ее к электросети.

В принципе вот и весь процесс крепления и монтажа кухонного электроприбора.

Бываю случаи, когда закрепить кухонную вытяжку стандартными дюбелями не получается, либо мешает газовая труба либо неровная стена. В этом случае, придется воспользоваться шуруп – шпилькой (шпилька сантехническая).

Более детально об этом способе вы можете ознакомиться на видео ниже:

Монтаж вытяжки на неровную стену видео

Подведя итоги, ознакомившись с нашими советами, я думаю, у вас не будет затруднения в процессе работ как правильно установить вытяжку на кухне своими руками, и ответ на вопрос будет исчерпан, но если вы неуверенны в своих силах, то наш совет, лучше вызовите специалиста.

Как подключить вытяжку к электричеству

Существует достаточно большое количество вариантов подключения вытяжки к электропроводке на кухне или выведение отдельно розетки в пределах досягаемости сетевого шнура вентилятора.

Наиболее распространенный способ предполагает выполнение монтажа отдельного сетевого провода от ближайшей распределительной коробки на кухне до контактной группы на корпусе вытяжки.

Вариант хороший, но довольно трудоемкий и не всегда оправданный, например, если монтаж мебели и вытяжки выполняют по временной схеме. Если мебель и обстановка на кухне в будущем будут меняться, то проложенная проводка станет только обузой для хозяев. Поэтому на сегодня лучший вариант – обустройство в кухне выделенной электрической розетки для подключения электровентилятора вытяжки.

Где лучше расположить розетку для вытяжки

Наиболее традиционный способ монтажа розетки предполагает установку разъема непосредственно рядом с корпусом вытяжки. Специфика навешивания на стену в кухне мебельных шкафов не позволяет выполнить поверхностный монтаж проводки, поэтому провод протягивают в пластиковом гофре по заранее вырезанному пазу в штукатурке стены.

Часть задней стенки шкафчика вырезают, чтобы получить доступ к розетке.

Менее известный способ прокладки проводки предусматривает монтаж провода внутри воздуховодного канала. Провод заводят внутрь пластиковых труб через стык между секциями и выводят непосредственно перед корпусом вытяжки. Способ небезопасный для людей и оборудования кухни, даже если трубы воздуховода выполнены из пластика.

Заземление и зануление, монтаж розетки

Обязательным условием безопасного пользования вытяжкой в кухне является подключение корпуса вытяжной системы к контуру заземления. Если в доме нет специальной заземляющей шины, то металлический каркас вытяжки подключают через автомат УЗО к заземлению распределительного щита.

Кроме того, для пластиковых воздуховодов потребуется выполнить монтаж защитной петли из медного многожильного провода. В процессе движения воздуха образуется большое количество статического электричества, которое в целях безопасности необходимо отводить в заземление. В противном случае при попытке открыть шкафчик посетители кухни будут испытывать легкий удар током.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

https://youtube.com/watch?v=0ifF6UXiYKs

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

6 Воздушный клапан – подбор и установка

Для описанной выше цели подойдет клапан, не имеющий привода, пружины, со сплошной заслонкой, у которой ось поворота смещена относительно центра. На фото подходящий клапан изображен слева.

Устанавливаем его в нужном положении, чтобы открывался при неработающей вытяжке, хотя конструкцией предусмотрено противоположное. Добиваемся этого одним из способов:

1. 1. Устанавливаем клапан в строго горизонтальном положении, обеспечив положение оси в 50–60° относительно вертикали. Больший по размерам сектор располагаем вверху. Опытным путем подбираем наклон, когда заслонка полностью открыта при неработающем двигателе. Воздушный поток от работающей вытяжки должен закрыть заслонку. Маломощные вентиляторы могут не обеспечить нужного результата.
2. 2. После установки и регулировки клапана закрываем вход решеткой. Ось располагаем строго по вертикали, но клапан наклоняем в сторону входа на 5°. Сегмент большего сечения смотрит в сторону канала. Заслонка будет открываться от своего веса, а закрываться воздушным потоком, причем усилие требуется небольшое, справятся и маломощные вентиляторы.

В частном доме следует предусмотреть вертикальные вентиляционные каналы. На кухне дополняем их вытяжкой, имеющей отдельный воздуховод. Шахту лучше выводить не над крышей, а сквозь стену на улицу. Снаружи устанавливаем обратный клапан, чтобы не проникал холодный воздух. В квартире выполняем аналогичный вариант, провести работы легче, так как каналы вентиляции уже имеются.

В любом случае полноценно заменить естественную вентиляцию вытяжка с вентилятором в кухне не может, она лишь является хорошим дополнением, улучшающим микроклимат в используемом помещении.

Советы и рекомендации по установке вытяжки на кухне

Что может быть проще установки вытяжки на кухне? Прочел инструкцию и строго выполнил то, что в ней написано. Предлагаем дополнительно ознакомиться с некоторыми советами, которые не всегда встречаются в руководстве.

• вытяжки, изготовленные из алюминия и нержавеющей стали намного прочнее и долговечнее;
• фильтрующий материал в вытяжке меняйте не менее 1 раза в 6 месяцев;

Монтаж кухонной вытяжки

• вентилятор с большой мощностью и чрезмерно сильным потоком удаляемого воздуха может закупорить воздуховод. Таким образом, все летучие пары и неприятные запахи будут собираться в кухне и близлежащих комнатах;
• вентиляционные каналы и воздуховоды время от времени необходимо очищать от скоплений сажи и жирного налета;
• в большой по площади кухне (более 15 м2) потребуется дополнительно предусмотреть два вентиляционных канала. Один для наполнения помещения свежим воздухом, другой — для кухонной вытяжки.

Как вы уже поняли, в создании хорошей вентиляции на кухне нет ничего сложного. Главное, следовать всем рекомендациям и советам, и чистый свежий воздух, здоровая атмосфера вам обеспечены.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Какие помещения частного дома требуют проветривания

Вентилироваться должны все без исключения помещения дома или квартиры. Другое дело, что есть внутренние помещения без окон и для их вентиляции необходимо прокладывать дополнительные вентканалы. Помещения с окнами могут вентилироваться через окна. Но следующие помещения должны иметь свою вентиляцию, даже если у них нет окон:

• Туалеты, для устранения неприятных запахов.
• Ванные комнаты, для удаления лишней влаги, пара, приводящих к появлению плесени,
• гардеробные комнаты.
• Кухни, так как процесс горения требует много кислорода, а приготовление пищи сопровождается большим выделением жира и дыма в воздух.
• Помещения котельных и иные технические помещения.

Несмотря на того, что относительно жилых комнат в этих местах дома мы проводим меньше времени, устройство вентиляции в этих помещениях необходимо из-за особенностей их использования или по требованиям эксплуатации установленного там оборудования. Конечно, можно проветрить, например, туалет через окно. Но в холодный период можно просто простудиться у отрытого окна.
