Вытяжка для частного дома из канализационной трубы

Материалы и монтаж канализационной вентиляции

В зависимости от выходов возможны две схемы вентиляции канализации частного дома:

• Утепленная или изолированная;
• Неизолированная.

Первый вариант широко используется в местностях с суровым климатом.

В частных домах для вентиляции канализации используют ПВХ-трубы, которые недороги, герметично соединяются между собой, легко монтируются.

Диаметр сечения фановой трубы следует подбирать больше или равным сечению стояка, от 5 см в 1-этажном доме и от 11 см в 2-х и более.

Диаметр утепленного стояка на выходе около 16 см.

Диаметр труб для вентиляции канализации в многоквартирном доме и коттедже для:

• подводки к раковинам или биде 3 – 4,5 см;
• кухонных моек, душевых кабин, ванн – 5 см;
• унитазов 11 см;
• стояков 6,5 – 7,5 см.

Вентиляция канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Технически важные правила

• Стояк от вентиляции должен выходить на крышу и подниматься над ней на уровень превышающий один метр;
• При монтаже, следите, чтобы выход из вентиляции такого рода располагался не ближе 5 метров от ближайшего окна;
• Пластиковая вентиляция диаметром должна совпадать с проложенной в доме;
• Ни в коем случае нельзя объединять фановую вентиляцию с той, что проложена в доме иначе от запахов пострадает половина дома;
• Некоторые мастера рекомендуют ставить дефлекторы на окончание трубы, но в этом климате делать это не стоит – он замерзнет и станет проблемой для свободного движения воздуха.

Если вы учтете эти банальные правила и сделает все правильно, то вентиляция канализационных стояков сможет работать правильно и не даст вредным запахам попадать в комнаты. О том, что собой представляет эта технология мы поговорим далее.

Монтаж вентиляционной системы из пластика

Перед монтажом вентиляционной системы в частном доме своими руками необходимо распланировать расположение воздухозаборных, отводящих каналов, направление движения потоков воздушных масс. Схема расположения всех элементов вентиляционной системы должна разрабатываться профессионалами. Она составляется по следующим правилам:

1. Помещение, внутри которого циркулирует самый загрязненный воздух, находится в самом конце вентиляционной цепочки.
2. Приточную вентиляцию не располагают на кухне или санузле, но здесь находится выходное отверстие.
3. Вытяжное отверстие должно размещаться как можно ближе к потолку и направляться вверх.
4. Приточное и вытяжное отверстие размещаются как можно дальше друг от друга.

Монтаж начинается с крыши, где будут располагаться основные вентиляционные элементы. Труба для вентиляции выводится на крышу, возвышаясь над коньком на 50 см. Если это условие не будет соблюдено, поток воздуха будет загоняться в обратном направлении. На выходе трубы должен быть расположен аэратор, предотвращающий попадание внутрь нее различных осадков.

Труба для забора воздуха подводится к фронтону и закрывается решеткой. После этого производится монтаж приточной системы, от которой устанавливается разводка каналов во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а места креплений нужно тщательно за герметизировать.

При использовании электрических вентиляторов необходимо предусмотреть наличие обратных клапанов, особенно при установке вентиляции в ванной комнате и кухне. Все выводы вентиляции внутрь помещений должны быть закрыты решетками, а для горизонтальных участков предусмотрена возможность сброса влаги. Канализационная вентиляция не должна быть соединена с общей.

Таким образом, при использовании трубопровода из канализационного пластика для вентиляционной системы наблюдаются те же недостатки, что и у вентиляционных пластиковых труб. Единственным минусом канализационных труб при этом является проблема состыковки с фитингами, поворотами, отводами вентиляционных воздуховодов. Вентиляционная система из обычных пластиковых труб – оптимальный вариант для создания эффективной циркуляции воздуха при составлении правильной схемы и наличии качественного монтажа.

В действительности схема канализации, чтобы внутри жилища не накапливался неприятный запах. Учитывайте, что когда вы смываете нечистоты в канализацию, то внутри образовывается вакуум, за счет которого и вытягивается вода по трубам и из накопительных сифонов, которые присутствуют в каждом сантехническом устройстве в доме. Соответственно, из-за того, что канализация априори не герметична зловония со временем начинают просачиваться внутрь дома и этим создают неудобства для проживающих людей. И запах настолько неприятный, что люди раздражаются и начинают пытаться найти источник, чтобы скорее убрать.

Для начала, нужно удостовериться, что система оборудована более, чем одним сифоном, ведь по факту эти простые отстойники являются гидрозамками, которые не дают запахам распространятся поддерживая вакуум внутри. Желательно, чтобы после стока в ставился сифон – так надежнее. Есть и еще одна немаловажная причина, которая также заключается в ужасном запахе, исторгаемом канализацией. Если в доме несколько ванных комнат и одной из них давно никто не пользуется, вода в вмонтированных сифонах давно пересохла и вакуум нарушен, так как клапан не работает.

Поэтому важно, продувал систему иначе запах начнет быстро распространятся по квартире. При этому стандартная классическая вентиляция, даже с принудительным вентилятором навряд спасет людей, проживающих внутри. В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением

Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

В этом случае поможет только фоновая труба, которая сможет подавать подогретый воздух под давлением. Он будет стремиться вверх и запах выйдет через нее сразу в атмосферу

Поэтому мы расскажем, какими методами строиться вентиляция и какие лучше использовать для этого материалы, уделим внимание основным нюансам этого нелегкого дела

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Какие бывают вентиляционные трубы

Трубы для приточно – вытяжной вентиляции, применяемые в зданиях и на производствах подразделяют на следующие виды:

• жесткие воздуховодные каналы из оцинкованных круглых труб;
• гибкие каналы, выполненные из алюминия;
• прямоугольные стальные жесткие вентиляционные каналы;
• плоские прямоугольные трубы из ПВХ;
• гибкие трубы из полиэтилена.

Следует помнить, что в каждом здании необходимо эффективное вентилирование. От этого зависит комфорт в нашем собственном доме. В современных энергосберегающих зданиях только механическая вентиляция с рекуперацией может обеспечить оптимальную циркуляцию воздушных потоков, поэтому столь же важным, как выбор хорошего рекуператора, является избрание подходящих труб.

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

• дешевизну;
• практичность;
• легкость;
• удобство в работе;
• антистатичность (вопреки многим мифам);
• антибактериальность;
• возможность гнуть трубы в любых направлениях;
• большой выбор фитингов, размеров и форм;
• возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

• проигрывают по прочности;
• выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
• не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

1. Проектируем вентиляцию.
2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
3. Устанавливаем крепежи на пути следования будущих коммуникаций.
4. Собираем из крупных труб вентиляционный стояк.
5. Собираем и монтируем воздуховоды.
6. Подключаем все ветки друг к другу.
7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
9. Устанавливаем вентиляционные заслонки.
10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.

Этапы сборки системы вентиляции

Последовательность сборки системы вентиляции:

1. Разметка – на стенах и перекрытиях размечаются места прохождения коммуникации с точками монтажа креплений.
2. Монтаж креплений на заранее размеченных местах.
3. Сбор общего вентиляционного стояка.
4. Сбор отдельных воздуховодов из внутренних помещений.
5. Установка полусобранных воздуховодов и стояка.
6. Соединение веток вентиляционной системы.
7. Герметизация соединений.
8. Монтаж вентиляторов, клапанов и прочих приспособлений повышающих тягу.
9. Вывод труб через кровлю.
10. Утепление участков воздуховодов в неотапливаемых помещениях.

Таким образом построение вентиляционной системы из канализационных труб не имеет принципиальных различий с монтажом вентсистем из труб специальных – вентиляционных.

Иной подход

Безусловно, приобретение готовой системы вентиляции канализации «влетит в копеечку». Поэтому довольно большое число строителей частных домов предпочитают изготовить вентиляционный клапан своими руками. Благо, его конструкция довольно проста, а материалы для изготовления наверняка найдутся у любого хозяина.

Преимущество такого клапана заключается в том, что им можно перекрыть поступление тёплого воздуха от септика. Это значит, что при минусовой температуре на вентиляции канализации не будет образовываться изморозь. Это огромный плюс в сравнении с обычными стояками.

Изготовить такую систему для своего дома довольно просто:

1. Потребуется пружина от автоматической ручки, а также саморез аналогичного диаметра и с длиной в 4,5 см.
2. Вырезается пластиковый круг (наилучший диаметр — 5 см), в котором делается отверстие. В эту дыру должен свободно проходить саморез, а пружина — нет.
3. Затем из поролона вырезается другой круг, имеющий диаметр 6 см. В центре его делается отверстие. Два круга (пластиковый и поролоновый) склеиваются друг с другом.
4. В крышке от пластикового тройника (минимальный диаметр которого 10 см) делается 3 отверстия, каждое из которых равно 5 мм в диаметре. Минимальное расстояние между пробоинами — 2,5 см.
5. В центре 10-сантиметрового круга делается отверстие для самореза.
6. В отверстие вставляют саморез с пружиной, на которые крепится вся конструкция (крышка от тройника -> поролоновый круг -> пластиковая шайба).

После сборки самодельной вентиляции, необходимо удостовериться в работоспособности клапана. Для этого нужно подуть в каждое из отверстий (кроме того, куда вставляется саморез). Если воздух свободно проходит, значит всё в порядке, если нет — нужно немного вывернуть саморез, чтобы давление на пружину снизилось.

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

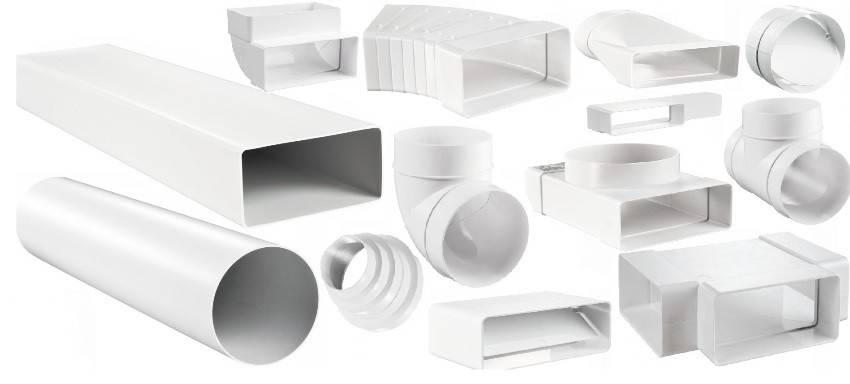

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

• Минимизирует шум от окружающего мира;
• Обеспечивает фильтрацию воздуха;
• Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
• Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
2. Определить место установки оборудования (сухое подсобное помещение);
3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.
