Вентиляция холодного чердака посредством слуховых окон
Вентиляция чердака через слуховые окна является древнейшим способом обустройства частного дома. Слуховые окна размещают на противоположных фронтонах, с размерами 600х800 мм. Этот метод имеет массу достоинств и не лишен недостатков. В качестве достоинств можно отметить простоту монтажа и достаточное сечение, для хорошего воздухообмена. Недостатком такого метода является наличие застойных воздушных зон. Именно поэтому такая вентиляционная система чердака используется достаточно редко. В современном варианте слуховые окна делают меньших размеров, но они создают прекрасный воздухообмен, в сочетании с карнизно-коньковой вентиляционной системой.
Способы вентиляции чердака
Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.
В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.
Вентиляция чердака напрямую зависит от его особенностей:
- площади помещения;
- формы крыши;
- типа кровли;
- вида строительных материалов.
Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.
Вентиляционное окно
Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.
При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.
Общие правила установки:
- расположение окон на расстоянии не менее 1 м друг от друга;
- сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
- общая концепция внешнего вида дома должна сочетаться с дизайном окна.

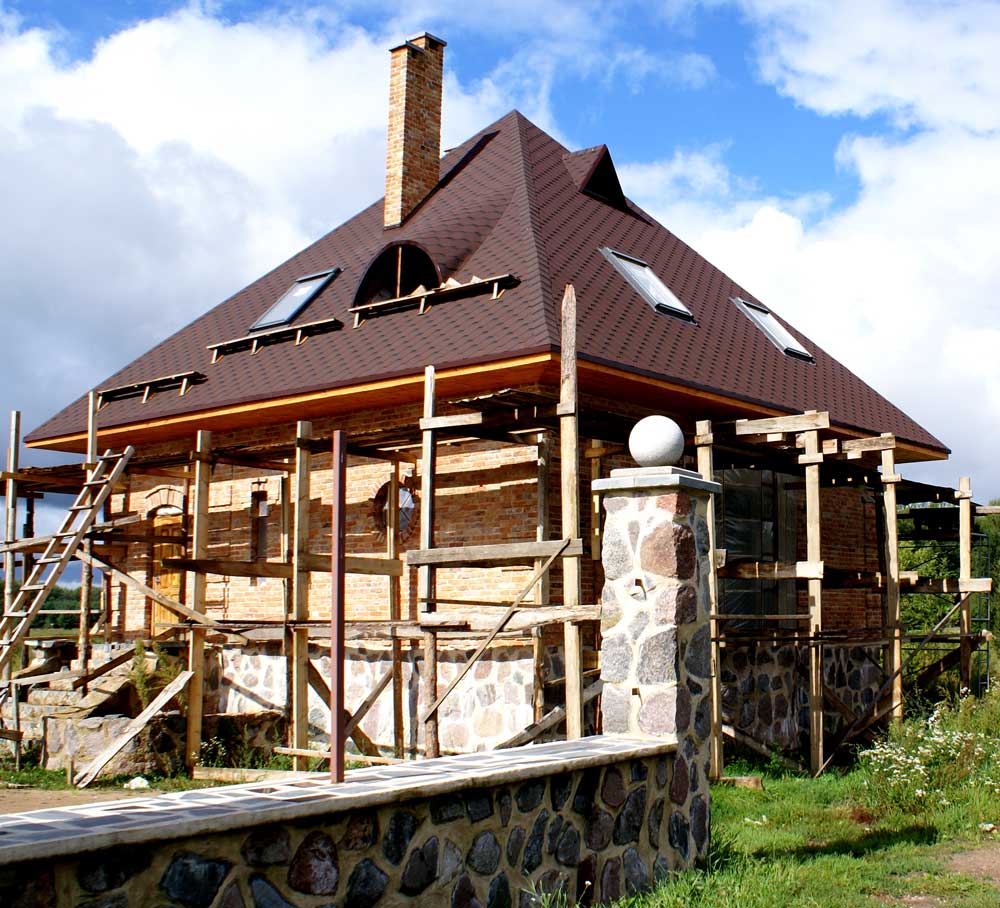

Слуховые окна
Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.
Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.
Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.
На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.
Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.
Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.
Вентиляционные продухи
Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.
Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.
Основные виды этих элементов:
- щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
- точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
- коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.
Аэраторы
При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.
Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.
Аэраторы отлично справляются:
- с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
- с застоявшимся воздухом, не позволяя ему перегреваться;
- с наледью и сосульками, которые образуются в зимнее время года.
Это предотвращает преждевременный износ стропильной конструкции.
Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.
Способы создания чердачной вентиляции
В первую очередь обеспечивают приток воздуха, как правило, в карнизной части крыши. Чтобы сделать вентилирование чердака своими руками, в большинстве случаев, используют софиты с перфорацией. Их устанавливают в нижней части карниза крыши, а перфорация позволяет беспрепятственно проникать потокам воздуха, но задерживает возможное попадание различных насекомых.
Вентиляция чердака в частном доме также нуждается и в оттоке воздуха. Для этого существуют следующие элементы:
- вентилируемый конек;
- инерционные турбины;
- электрические вентиляторы;
- кровельные аэраторы.
Крыша по всему периметру должна иметь вентиляционный зазор не менее 40-50 мм. Это расстояние зачастую обеспечивает ширина реек обрешетки, что позволяет беспрепятственно циркулировать воздуху под кровлей. Такой способ, к примеру, подходит для крыш из металлочерепицы, профнастила или ондулина. Форма этих кровельных материалов дает возможность с легкостью проходить воздуху под ними и обеспечивать вентиляцию.
При использовании мягких материалов для кровли контробрешетку делают не сплошной, а с разрывами. Это позволяет обойти воздуху наиболее проблемные и сложные участки подкрышного пирога.
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.
А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Правда и заблуждения о вентиляции чердака
Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.
Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.
Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.
Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.
К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла.
Нюансы обустройства вентсистем для холодных и теплых чердаков ↑
Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.
Вентиляционная система без утепления чердака ↑
Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.
Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.
Вентиляция на фронтоне через слуховое окно
Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.
Трубное устройство (аэраторы) для вентилирования крыш
Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.
Расчет вентиляционной системы
Система вентиляции для теплого чердачного помещения ↑
Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.
Схема циркуляции воздуха на чердаке с отоплением
Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.
Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.
Вентиляция теплого чердака
Современные отопительные системы не предусматривают наличия естественной циркуляции. Это значит, что если вы желаете обустроить мансарду в чердачном помещении, конструкция кровли должна быть проветриваемой. Для этого крыша из листового или гибкого материала обязана иметь подготовленную вентилируемую зону. Для этого надо навесить контррейку на стропила.
При наличии металлического покрытия для кровли специалисты рекомендуют пользоваться ветрозащитной пленкой. Шиферный лист хорошо справляется с поставленной задачей и без использования контрреек, потому что воздушная масса без проблем проходит из нижней зоны помещения в верхнюю. Подшивка получает специальный вход. При этом выход воздуха происходит посредством конька.
Проветривание чердака надо выполнять точно так же, как и в случае с другими помещениями в здании. Воздух, проникая в теплый чердак посредством окон, далее покидает его через вентиляцию. Если она не предусматривается в конструкции, на кровле создаются аэраторы.
Полезные советы
Ниже предлагаем вам ознакомиться с рядом полезных советов от опытных мастеров.
Если отверстия располагаются вдоль хребта кровли, им надо уделить особое внимание. Как показывает практика, обычно их размещают как можно ближе к конструкции хребта
Перед тем как сделать вентиляцию на чердаке, надо приобрести решетку или диффузоры для вентиляционных труб
Это позволяет ограничить приток воздуха, одновременно гарантируя долговечность конструкции и сохранение комфортных микроклиматических условий внутри. Важным условием качественной вентиляции является размещение продухов. Отверстия разрабатываются так, чтобы предотвратить разбавление вредных частиц в воздушной массе, либо полное блокирование ее доступа. Установку непрерывных софитов следует выполнить прямо под карнизами. Они должны включать в себя экранирующую сетку. В последнее время большее предпочтение отдается отверстиям из пластика или алюминия. Причина заключается в том, что эти материалы не способны поддаваться влиянию коррозии. Отличный вариант – установка вентилятора с внешней стороны крыши. Он будет вытягивать воздух. Между приточной системой и оборудование надо соблюсти расстояние, равное 8 метрам и больше. Перед выполнением монтажных работ следует задуматься о месте установки системы. Согласно мнению экспертов, выбирать следует самое чистое место в комнате. Чтобы нагревать и охлаждать воздух, можно воспользоваться специальным рекуператором. Вентиляционная система должна обеспечивать достаточный уровень устойчивости к воздействию атмосферных явлений. Делается она так, чтобы справляться с климатическими условиями любого уровня сложности. Вне зависимости от участка кровли, площадь вентиляционных каналов должна находиться на уровне от 400 до 500 квадратных сантиметров на метр. Этот показатель полностью соответствует параметрам высоты зазора, равной 4-5 сантиметрам. Всегда помните о том, что пыль, попадающая через вентиляционные зазоры, характеризуется гигроскопичностью. Соответственно, в будущем под ее воздействием утеплитель может увлажниться. Чтобы защитить вентиляционные продухи, устанавливаемые на коньки, ендовы и карнизы от попадания птиц, насекомых и листьев, можно воспользоваться специальными вентиляционными элементами. Найти их можно в ассортименте от известных производителей. Бытует мнение, что при существенном увеличении высоты зазора качество проветривания сильно улучшается. На самом деле, эффект прямо противоположный. Появляется турбулентность, в результате которой повышается уровень сопротивления для потока воздуха. Как результат, теплообмен под крышей становится хуже.
В некоторых видах конструкций устанавливается специальное вентиляционное окно на чердаке. Помните о том, что оно используется не только для выполнения прямого функционального назначения, но и достижения привлекательности экстерьера здания. Соответственно, следует присматриваться не только к эффективным, но и красивым конструкциям.
Выводы
Правильное устройство вентиляции на крыше позволяет увеличить срок ее эксплуатации. Как показывает практика, обустраивая продухи на чердаке (отверстия), многие делают их слишком маленькими или слишком большими – нужно всегда придерживаться золотой середины. Обустройство следует вести в зависимости от используемых типов материалов и функционального предназначения помещения. Ошибки, допущенные при проектировании, гарантированно приведут к плохим результатам в будущем. Не будет лишним предварительно проконсультироваться со специалистами.
Вентиляция чердака через слуховые окна
Многие кровельщики считают, что такой вид вентиляции не очень эффективный так, как не может обеспечивать вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить слуховые окна по разные стороны крыши. Оптимальные размеры окон должны составлять 800 х 600 мм. Для начала деревянный корпус закрепляют к стропилам с помощью стоек. Затем обшивают кровлей. Последним этапом является монтаж стекового пакета в оконную коробку.
Следует внимательно обследовать стык между крышей и каркасом слухового окна, нужно убедиться, что щелей нет, поэтому в этом месте крепят полоску кровельного металла. Окно не размещают возле конька, а также карниза кровли. Рекомендовано устанавливать окна на расстоянии друг от друга 1 м, они могут быть оснащены вентиляционной решеткой из полимерных материалов.
Слуховые окна, как вариант чердачной вентиляции
Особенности вентиляции
Чтобы не допустить ошибок при проектировании вентиляции своими руками следует придерживаться следующих рекомендаций:
- При проектировании циркуляции воздуха в теплом чердаке следует произвести расчет жесткости конструкции: сможет ли вентиляция справиться с напором ветра и перепадами температуры.
- Софиты под карнизы следует выбирать пластиковые или алюминиевые. Эти материалы не подвергаются коррозии, поэтому прослужат долгие годы.
- Если в вытяжке присутствует вентилятор, то приточное оборудование должно быть выведено на расстояние не менее 8 метров от него.
- Чтобы избежать появления конденсата необходимо регулировать температуру воздуха при помощи рекуператора.
- Рекомендуется пару недель понаблюдать, с какой стороны чаще всего дуют ветра. В данном направлении следует обязательно вывести вентиляцию. Иногда такого единственного направления бывает достаточно.
Очень важно правильно подобрать место под вентиляционные отверстия. Они должны располагаться в самой чистой зоне чердака, потому что они не должны засоряться, иначе это приведет к блокировке воздухообмена
Очень важно понимать, что вентиляция требуется в любое время года. В летнее время предотвращает сильное нагревание жилого помещения, а в зимний период не позволит образоваться сырости
Поэтому, если правильно спроектировать вентиляцию, то в доме будет находиться удобно и комфортно.
3
О соотношении вентиляционных отверстий к вентилируемой площади вы уже знаете (1 кв.м. на 500 кв.м.), однако для каждого кровельного материала свои тонкости обустройства вентиляции. Так, для листового металла и гибкой черепицы лучше всего создать вентилируемую область в районе конька. Выглядит это так, как будто часть кровли приподняли над стропилами. Реализовать эту конструкцию очень просто – при монтаже кровельных материалов на стропила набиваются контррейки, которые и приподнимают нужную часть кровли.
При правильной реализации конструкции воздух из помещения будет выходить под коньками, проходить немного вниз по кровле и выходить наружу сквозь вентиляционные отверстия. Для шиферной кровли такую процедуру выполнять не нужно – в этом случае воздух должен циркулировать снизу вверх. Входные отверстия создаются в подшивке, а выходные – в коньке.
Если же вы решили обустраивать принудительную вентиляцию, вам понадобятся кровельные вентиляторы. Соотношение все то же – на каждые 500 кв.м. необходим 1 кв.м. вытяжных отверстий. Чтобы было проще считать, это соотношение можно представить как 0,2 кв.м. вытяжек на 100 кв.м. Если вы обитаете в умеренном климате, для предотвращения образования конденсата в трубах вентиляции в холодное время года необходимо позаботиться об их утеплении, или купить готовые варианты с утеплителем. Не забудьте позаботиться о низком уровне шума, поскольку такие изделия могут издавать во время работы существенный гул.
Комментариев:
- Рекомендации, которые нужно знать
- Существующие мифы и факты о вентиляции чердачного помещения
Чтобы обеспечить комфорт в частном доме в зимний период, понадобится утеплить чердак. Однако многие забывают о том, что в таком случае необходимо обеспечить и вентиляцию чердака, чтобы можно было сохранить постоянство температурного режима. Правильно устроенная вентиляция чердака может не только поддерживать постоянно микроклимата, но и способствовать увеличению возможного периода использования крыши, предотвратить образование плесени и грибка.
В частном доме важно выполнить не только хорошую теплоизоляцию, но и грамотно продуманное проветривание. Следует знать, что в летний период крыша может нагреваться до 160°С, в результате чего жгучий воздух будет попадать в частный дом. Однако стоит беспокоиться не только об этом
В холодное время года на утепленных поверхностях будет скапливаться конденсат, который разрушает дерево. Чтобы исключить преждевременный износ стропил, следует выполнить проветривание
Однако стоит беспокоиться не только об этом. В холодное время года на утепленных поверхностях будет скапливаться конденсат, который разрушает дерево. Чтобы исключить преждевременный износ стропил, следует выполнить проветривание.
Система вентиляции позволяет смешивать температуру окружающей среды и кровли. В результате можно будет предотвратить появление наледи в процессе таяния снега, больших сосулек и схода лавины.
Элементы, которые будут необходимы для того, чтобы сделать проветривание на чердаке:
