Советы профессионалов по созданию схем приточной и вытяжной вентиляции домов и квартир

Вентиляция от застройщика

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляцииДаже в старых домах предусмотрены вентиляционные колодцы

Как повысить качество работы вентиляции

Открытые форточки

Этот вариант не потребует финансовых затрат. Но помните, что в жаркие дни он не сработает, а зимой через открытую форточку уйдет все тепло. Способ хороший, если в январе у вас тепло в квартире, как в июле на ЮБК, а за отопление вы платите по нормативу, а не счетчику.

Проветривание при помощи окон

Монтаж пластиковых окон со специальной системой проветривания позволяет улучшить качество вентиляции в помещении. После установки открывается путь к потокам приточного воздуха. Для этого створки оснащают двумя режимами работы – на лето и на зиму. Но этот вариант не дает защиту от пыли, шума с улицы и сквозняков.

При наличии опции микропроветривания створка отходит от рамы всего на пару мм. При этом окно выглядит закрытым, а воздух проникает внутрь комнаты через микрощели. К минусам этой схемы вентиляции можно отнести плохую работу в жаркие дни и отсутствие очистки воздуха.

Приточные клапаны

Ставят эти устройства в разных местах дома – на стыках стен и окон, на стене, на подоконниках, окнах. Для каждого типа монтажа есть свои варианты вентиляторов. В среднем, приборы готовы отработать от 2 до 50 м3/ч воздуха, при этом некоторые модели можно настроить вручную.

Объем воздуха, который попадает через вентилятор в дом, зависит от направления и силы ветра. Если ветер с улицы дует со стороны стены, где стоит устройство, то количество воздуха в комнате может быть излишним. Именно поэтому предусмотрена настройка вентилятора.

Клапаны обеспечивают потоки воздуха в течение всего года. Но они будут эффективными, если вентиляционный канал быстро выводит отработанный воздух из дома в том же количестве, что он и поступил в комнату. Если вытяжка работает слабо, то вентиляция не улучшится.

Вытяжные вентиляторы

В жару приток воздуха с улицы снижается, приточные клапаны тут не помогут. Поэтому проще сделать вытяжные вентиляторы в комнатах для обеспечения принудительной тяги. Это удобно будет для жильцов с первого и последнего этажа в многоквартирном доме, так как там тяга наименьшая. Ставят устройство на входе вентканала.

Приборы откачивают воздух из комнат, создавая тягу. В это же время чистый воздух поступает через приточные клапаны. Включаются вентиляторы при помощи нажатия на кнопку или веревочным выключателем. Есть модели, работающие от сети или батареек на 12В.

Современные приборы имеют встроенный датчик влажности, который реагирует на влажность воздуха в помещении. Удобно ставить такой прибор на кухне или в санузлах. При снижении показателя влажности в ванне, прибор автоматически выключается. Есть устройства с таймером задержки и датчиком движения. Тогда вентилятор включается при входе человека в санузел, а после выключается через 2-20 минут, в зависимости от настроек.

На кухне удобно поставить приборы, которые имеют датчик на качество воздуха. Он реагирует на высокую температуру, кухонные запахи и сигаретный дым. Мощность вытяжной техники в вентканале не должна быть выше 120 м3/ч. В противном случае она лишит вентиляции других жильцов в доме (ниже по стояку).

Вытяжной элемент улучшает воздухообмен в комнатах, но не контролирует количество удаляемого воздуха. Он может выводить наружу как больше, так и меньше объема для нормального самочувствия человека. В первом случае комната будет выстуживаться. Некоторые модели помогают очистить воздух с улицы от крупной пыли и тополиного пуха.

Приточно-вытяжная вентиляция

Беспрерывную подачу воздуха в помещение и вывод отработанных масс обеспечивает принудительная рекуперативная система. По сути система передает тепло от нагретого воздуха в комнате к холодному, который пришел извне. Процесс рекуперации проводится в теплообменнике. Он экономит потребление электричества, которое идет на подогрев наружного воздуха в дом.

Показатель передачи тепла – 60% (это стандарт), но есть современные системы вентиляции в квартире, которые выдают все 80%. Приточно-вытяжная вентиляция – сложная в проектировании, поэтому следует задействовать специалистов. При этом техника работает без шума, контролирует вывод и подачу воздуха в соответствии с нормами воздухообмена.

Вентиляция «3 в 1»: вентиляция, охлаждение и обогрев

Именно эти решения являются ключевыми при создании наиболее комфортной системы вентиляции в частном индивидуальном доме. Реализуемые нами приточно-вытяжные системы выполняют функции вентилирования, а также охлаждения или обогрева воздухом. Воздух, в зависимости от климатических условий, а также от потребностей, может охлаждаться в охладителе или подогреваться в калорифере.

Если подвести итоги этой статьи, то наиболее совершенной по параметрам обеспечения комфортного климата и энергосбережения является создание в интегрированной системы приточно-вытяжной вентиляции с рекуперацией.

Рекуператоры для систем приточно-вытяжной вентиляции

Мы предлагаем установку систем приточно-вытяжной вентиляции с тремя видами рекуператоров: пластинчатым, батарейным и роторным. Системы вентиляции загородных домов, оснащенные разными рекуператорами, имеют различные стоимости и КПД рекуператоров.

КПД роторного рекуператора — 85 % (самый эффективный и экономичный)

Самый большой КПД имеет роторный рекуператор. Он достигает 85 %. Поэтому системы приточно-вытяжной вентиляции с роторным рекуператором наиболее экономичны.

 !  В этом разделе так подробно и долго расписываем технические особенности рекуператоров вентиляционных установок потому, что выбрав данный агрегат один раз, вы экономите электричество и тепловую энергию всегда, вернее, в течение всего срока службы этого агрегата (вентагрегаты, представленные на фотографиях, надежны и работают десятилетиями). А электричество или тепловую энергию, чтобы нагревать приточный воздух зимой, вы точно будете тратить в калориферах на дополнительном нагреве воздуха — в случае выбора системы вентиляции без рекуператоров. Это неизбежно, к сожалению. Поэтому дополнительная информация о рекуператорах точно поможет сэкономить большие деньги.

КПД батарейного рекуператора — около 50 %, пластинчатого — около 60 %

КПД батарейного рекуператора — около 50 %, КПД пластинчатого рекуператора — около 60%. Значения КПД этих рекуператоров зависят от многих факторов, в частности в зависимости от соотношения расхода и параметров приточного и вытяжного воздуха в системе вентиляции значение фактического КПД варьируется от 10 до 70 %.

Стоимость системы вентиляции с роторным рекуператором выше, чем системы с батарейным или пластинчатым рекуператорами. Но в холодное время года, когда температура наружного воздуха опускается ниже нуля, эксплуатация системы вентиляции с пластинчатым рекуператором без дополнительного подогрева воздуха становится практически невозможна, так как рекуператор обмерзает уже при −7°C.

Батарейный рекуператор — для вентиляции бассейнов (не замерзает при высокой влажности)

Температура замерзания роторного рекуператора значительно ниже (около −27°C), а батарейный рекуператор практически не замерзает даже в условиях большой влажности. Поэтому батарейный рекуператор часто применяется в системах вентиляции бассейнов.

Таким образом, в суровых российских климатических условиях идеальным решением является установка в частном загородном доме системы вентиляции с роторным рекуператором, т. к. он имеет максимальный КПД и широкий температурный диапазон эксплуатации.

Простые варианты монтажа

Во многих моделях пластиковых окон предусмотрены дренажные отверстия для вывода наружу излишней влаги. Они выглядят как два продолговатых отверстия на внутренней и внешней сторонах рамы. Уберите заглушки, обеспечьте хороший отвод воздуха — и вентиляция заработает сама по себе.

Народный метод — подрезка уплотнителя на открывающемся сегменте стеклопакета:

1. В теплое время года сделайте прорезь на внешней линии уплотнителя внизу. На внутреннем резиновом кольце симметрично выполните надрез вверху.
2. При условии хорошей вытяжки вентиляция будет затягивать воздушные массы с улицы, пропускать по кольцу рамы на стыке оконных профилей и выводить слегка подогретыми под потолком комнаты.
3. Над верхней щелью также можно закрепить фрагмент разрезанной пластиковой бутылки в качестве отбойника. Она защитит облицовку откоса и направит потоки вниз.

Этот вариант вентиляции далеко не идеален. Направление и скорость потоков невозможно регулировать. Зимой при фронтальном направлении ветра в комнате будет холодно. Летом из-за меньшей температурной разницы тянуть будет хуже, а через щели могут проникнуть насекомые.

Естественная или принудительная вентиляция – что выбрать?

Если естественная вентиляция в вашей квартире уже не справляется со своими обязанностями, например, из-за установки новых герметичных ПВХ стеклопакетов или отлично теплоизолированных дверей, необходимо задуматься об усовершенствовании системы или дополнить ее элементами принудительного воздухообмена.

Виды и особенности работы принудительной вентиляции

В зависимости от особенностей работы, принудительная вентиляция подразделяется на три подкатегории:

• Вытяжная. Действует благодаря усилию оттока использованных потоков воздуха;
• Приточная. Функционирует путем предоставления в помещение новых «тяжеловесных» воздушных масс, «выталкивающих» в вентканалы более легкий загрязненный воздух;
• Приточно-вытяжная. В оборудовании задействуется оба указанных выше принципа воздухообмена.

Перед установкой любой принудительной вентиляции выполняются предварительные расчеты.

Можно усовершенствовать естественную вентиляцию?

Мы уже говорили о том, что при наличии только естественной системы вентиляции, свежий воздух в квартиру поступает лишь через оконные и дверные блоки, открытые форточки. Загрязненные массы выводятся через вентиляционные каналы, обычно находящиеся в стенах санузла и кухни.

Благодаря современным технологиям строительства, а также пластиковым окнам и герметичным дверям, зазоров для нормального воздухообмена при естественной вентиляции оказывается недостаточно.

Решением может стать монтаж приточных клапанов, которые будут пропускать уличный воздух внутрь помещений. Преимущества решения:

• Устройства оснащаются специальными звукоотражающими козырьками. Поэтому дают приток свежих воздушных масс, но задерживают посторонние звуки улицы;
• Изделия имеют привлекательный вид, не наносящий вреда интерьеру квартиры;
• Установку можно провести в оконном блоке или в стене (лучше всего, на уровне отопительного радиатора для частичного бесплатного подогрева входящих воздушных потоков);
• Монтаж осуществляется быстро (примерно 20-30 минут), и стоит недорого. На выбранном участке выполняется техническое отверстие (величина диаметра около 80-100 мм.). Внутрь устанавливается приточное приспособление, все стыки между стеной и клапаном герметизируются.

Стоимость приточных клапанов невысока. Существует лишь один недостаток – производительность этих приспособлений напрямую зависит от качества работы вентиляционных каналов. В зимние месяцы, когда разница в температурах снаружи и внутри комнат существенная, тяга будет хорошей – воздухообмен станет осуществляться отлично. Но в теплое время года, при температурной разнице менее чем в 15 гр. Цельсия, эффективность системы снизится практически до нуля.

Еще один характерный минус такого варианта проветривания – контролировать количество выводимых и поступающих воздушных масс, а значит, управлять микросредой в доме, не получится.

Важно: в некоторых случаях установка приточных клапанов может стать наиболее рациональным и финансово выгодным вариантов. Необходима профессиональная оценка производительности имеющейся естественной вентиляции.. Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена

В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

Специалисты компании «Хорос» проведут экспертизу и помогут вам подобрать подходящее приспособление воздухообмена. В каталогах представлены, в том числе, многофункциональные приточные клапаны, способные:

• Очищать и дезинфицировать входящий воздух от пылевых частиц, аллергенов, микроорганизмов и вирусов;
• Увеличивать концентрацию кислорода в микросреде;
• Нормализовать уровень влажности.

Даже самые современные модели устройств, предотвращающие появление конденсата, развитие плесени, грибка и бактерий, отличаются минимальной величиной, легкостью в монтаже и доступной стоимостью. Вы сможете проветрить комнаты без потери тепла, открытия форточек и создания сквозняков.

Приточные клапаны работают бесшумно – устанавливать их можно в спальнях и детских комнатах.

Кто должен чистить вентиляционные каналы в многоэтажных домах

Вентиляция – это такая же общедомовая система, как водопровод, электричество, газопровод, лифты и т. д. Чистка осуществляется управляющей компанией или товариществом владельцев жилья в многоквартирном доме.

Собственники обращаются за услугами к другим организациям, ответственным за управление хозяйством. Воздуховоды очищаются регулярно – по плану или на основании заявления жильцов.

Профессионалы учитывают размер и материалы, из которых созданы каналы. Оборудование для чистки вентиляции отличается по мощности и комплектации.

Способы очистки:

1. Механический, с применением пылесосов и щеточных устройств.
2. Химический, при котором распыляются химические реагенты в воздуховодах.
3. Для криогенной очистки вентиляции в многоквартирном доме используется сухой лед.

Инструменты и расходные материалы:

1. Щетки для механической чистки.
2. Гибкий трос длиной 6 м.
3. Ерши с металлическими щетками.
4. Щеточная машина.
5. Пылесос с гибким шлангом.
6. Парогенератор и устройство для распыления.
7. Комплект инструментов для чистки жира.

Старые дома и заросшие вентиляционные каналы не всегда позволяют устранить неисправность простой механической чисткой.

Используется цифровое устройство для видеоинспекции.

Оплата работы по прочистке

На стоимость очистки влияет комплекс проводимых работ и другие факторы:

1. Доступ к вентиляционным каналам.
2. Количество грязи.

Базовая цена рассчитывается за 1 кв. м. шахты.

Стоимость:

1. Визуальная проверка – 5000 руб.
2. Механическая очистка от грязи – 170 руб.
3. Чистка поверхности от жира – 750 руб.
4. Микробиологическое исследование образцов – 1500 руб. за 1 смыв.
5. Дезинфекция – 50 руб.

Образец заявления на прочистку вентиляции

Это заявление о нарушении норм предоставления населению коммунальных услуг. В «шапке» документа указывается ФИО руководителя организации, оказывающей услуги по очистке вытяжного канала, и данные заявителя. По правилам, управляющая компания должна содержать в хорошем состоянии вентиляцию и дымоходы.

Текст заявления содержит адрес и сообщение о том, что организация не соблюдает положения ЖК РФ, не предоставляет в полном объеме коммунальные услуги. Уточняется информация о том, что в квартире не работает вытяжной канал.

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении «Ж» СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 — Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L=V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L=A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L=N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

• 1 — Приток воздуха осуществляется через жилые помещения;
• 2 — Удаление воздуха происходит через ванную, туалет, кухню;
• 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры F_общ = 100 м2. Площадь жилых помещений F_жил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L=V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость — 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L=N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L=4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

L_кухни = 90 м3/ч L_ванной = 25 м3/ч L_{туалета} = 25 м3/ч L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: L_{притока} = L_{вытяжки} = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость — 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L=A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L=70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

L_{притока} = L_{вытяжки} = 210 м3/ч

Снабжение воздуха

Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.

В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой. Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей. Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.

С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах. Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.

Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

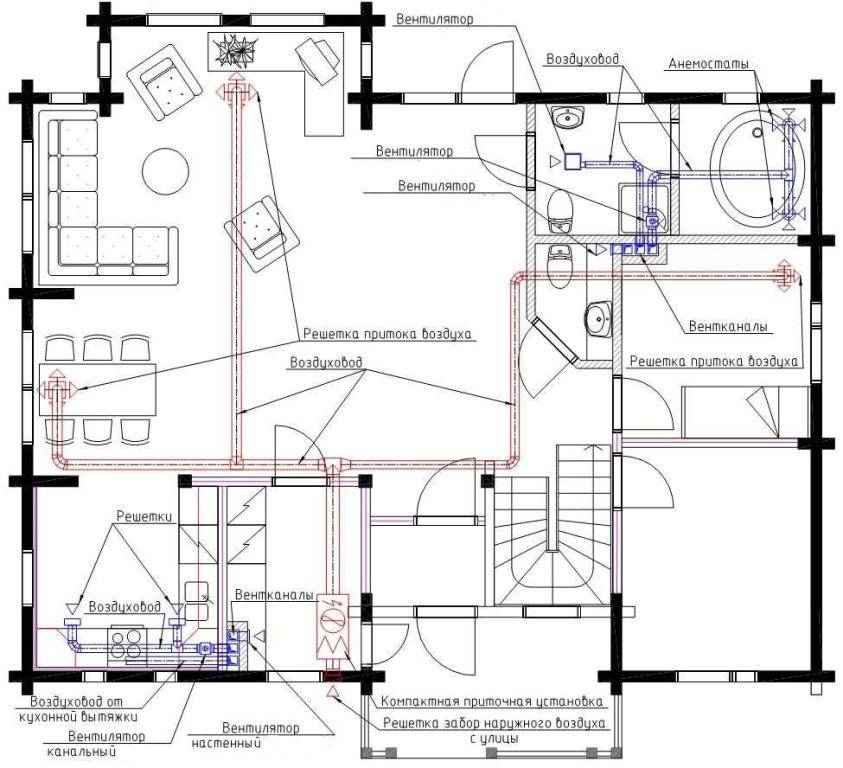

Пример проекта
