Требования к вентиляции с газовыми плитами и котлами: схемы, СНИПы, установка

Информация о газовых котлах

На отечественном рынке потребителям предлагают обширный ассортимент газового оборудования. Чтобы выбор был правильным, нужно изучить информацию относительно отопительных агрегатов от разных производителей.

Газовые котлы делятся на несколько типов в зависимости от:

• конструктивного устройства;
• способа монтажа;
• номинальной мощности;
• принципа розжига;
• технологии отведения продуктов горения.

Согласно базовой конструкции агрегаты бывают одно- и двухконтурными:

1. Котлы первого типа нужны для обеспечения отопительной системы, а в случае планирования использования их для горячего водоснабжения, потребуется прибор, который называется бойлером косвенного нагрева. Обозначают этот агрегат отопительный газовый водогрейный сокращенно АОГВ.
2. Двухконтурные модели способны обеспечить как обогрев домовладения, так и снабдить жильцов горячей водой. Они могут функционировать как по проточному варианту нагрева, так и быть оснащены встроенным бойлером. Он не только подогревает воду, но и поддерживает некоторый ее запас. На двухконтурных приборах наносится буквенное обозначение АКГВ — агрегат комбинированный газовый водогрейный.

В зависимости от способа установки напольного газового котла в частном доме он бывает либо настенным, либо напольным:

1. Настенные модели приобретают все большую популярность, поскольку ими пользуются даже в квартирных условиях. Они удобны тем, что для отвода продуктов горения не требуется постройка конструкции, отводящей дым. Дымоудаление можно осуществлять непосредственно в атмосферу через внешнюю стену, установив коаксиальный дымоход, который также обеспечивает подачу воздуха, необходимого для сжигания топлива.
2. Устанавливаемые на полу агрегаты отличаются от настенных моделей большей мощностью. Монтаж напольного газового котла в частном доме обычно выполняют в котельных, чтобы они не загромождали бытовые помещения.

Сегодня все производимые отопительные агрегаты оснащены автоматическими защитными системами разного уровня сложности, но в любом случае в них предусмотрено прекращение подачи топлива на горелки при наличии утечек или перебоев в работе газовой магистрали, чрезмерного нагрева теплоносителя или недостаточной силы тяги в дымоходе.

Легче всего высчитать мощность, исходя из того, что на 10 «квадратов» требуется 1 кВт. К полученному результату нужно прибавить 15 – 20 %, чтобы обеспечить запас и не дать агрегату работать на пределе возможностей.

Для вычислений пользуются формулой W = S × Wуд / 10, где:

W — мощность прибора;

S – отапливаемая площадь;

Wуд — удельная мощность для теплоснабжения 10 м².

В зависимости от региона нахождения удельная мощность может изменяться. Например, если для северных районов это 1,5 — 2,0 кВт, то для южных она другая — 0,7 — 0,9 кВт.

Но подобный подход к определению мощности нельзя назвать точным, поскольку он не учитывает особенностей конкретного домовладения. Можно до того, как установить газовый котел в частном доме, обратиться к специалистам, имеющим большой опыт в проведении подобных вычислений, которые рассчитают данный параметр для каждого помещения. Зная точную величину мощности, сделать оптимальный выбор газового оборудования не составит труда.

Устройство вентиляции

Зададимся вопросом, из каких элементов состоит вентиляция для отопительного котла, работающего на газе? Устройство вентиляционной системы для котла ─ трудозатратная и сложная работа и требует себе строгого соблюдения технологии выбранной схемы. Только правильно рассчитанная и смонтированная схема будет функционировать эффективно.

Приведем основные требования монтажа вентиляции для . Он проводится в таком порядке:

1. Прежде всего, собираются все элементы системы вентилирования.
2. В местах прохождения труб сквозь конструкцию здания оборудуются особые пропускные элементы, чтобы избежать повреждений.
3. Монтируется теплоизоляция. Ее присутствие обязательно в местах стыков дымоходов с горючим материалом конструкций дома.

Вентиляция для газового котла в частном доме состоит из достаточно большого количества элементов. Перечислим основные:

• Переходник, соединяющий дымоходную трубу с выходным патрубком отопительного котла;
• Штуцер тройника с ревизией, помогающий удалению конденсата;
• Хомут крепежный для стен;
• Проходной патрубок;
• Канальные трубы (телескопические);
• Отводы, устанавливаемые неподалеку от начала дымохода в целях предотвращения снижения тяги;
• Наконечник конической формы, используемый в дымоходе для газового котла.

Отопительным газовым оборудованием любой марки и конструкции невозможно пользоваться без достаточного воздухообмена. Поэтому вентиляция для газового котла в частном доме чрезвычайно важна. Здесь небрежности, русскому «авось» нет места! Речь идет о здоровье и жизни человека. Несоблюдение правильного подбора схемы вентилирования, ее установки, может повлечь за собой проникновение, как газового топлива, так и угарного газа в жилые помещения. У газа нет цвета и запаха, хотя он смертельно опасен для всех живых организмов

Более того, его переизбыток может привести к пожару и взрыву! Газовой котельной постоянно нужно особенное внимание и уход

Самым подходящим и безопасным вариантом считается турбированный котёл с двухконтурным коаксиальным выводом наружу в любом исполнении (напольный, настенный и т.д.). В таком воздух извне забирается и дополнительно прогревается по внешнему радиусу, так как одновременно по внутреннему радиусу из котла идет выхлоп.

Специалисты рекомендуют комбинировать естественную и принудительную вентиляцию, что при отключении электропитания даст возможность частично заменить работу принудительной системы. Также электропитание не потребуется, если вентиляторы будут переключаться на энергию, вырабатываемую ветряком на крыше.

Комментариев:

• Основные типы вентиляции в частном доме и их особенности
• Как проверить вентиляцию газового котла в частном доме?
• Выбор вентиляционной системы для частного дома
• Обустройство приточной вентиляции в частном доме с газовым котлом

В настоящее время очень много владельцев жилых домов используют газовые котлы для обогрева. Это позволяет не только создать комфортную и уютную атмосферу в доме, но и помогает сэкономить средства. Однако необходимо помнить, что при использовании данного способа отопления необходима вентиляция в частном доме для газового котла.

Значение вентиляционных систем невозможно переоценить. При отсутствии необходимой вентиляции в домах, где используется природный газ для отопления и приготовления пищи, у жильцов могут возникнуть нарушение здоровья и самочувствия.
Это происходит из-за того, что во время сгорания газа в воздух поступают продукты горения и водяной пар, а недостаточный отвод продуктов горения приводит к недостаточному отводу влаги. Повышенный уровень влажности приводит к появлению плесени, которая также негативно влияет на микроклимат дома и здоровье жильцов. Особенно опасна плесень и продукты сгорания газа для пожилых людей и лиц, которые страдают легочными заболеваниями. Плохая вентиляция негативно влияет на состояние кожи, возникает состояние повышенной утомляемости, сонливости и головные боли.

Для определения санитарно-гигиенической нормы учитывают вместимость дома, количество проживающих людей и вид их деятельности. При недостаточном воздухообмене воздух становится тяжелым и возникает желание открыть окна для проветривания. Из-за этого температура воздуха внутри дома начинает падать и возрастают требования к расходу тепла, которое необходимо для отопления. Из этого следует сделать вывод, что воздухообмен влияет не только на санитарно-гигиеническое состояние дома, но и на энергетические затраты. В старых домах соотношение количества тепла, которое необходимо для вентиляции, с общими затратами на обогрев, составляет около 15%. В новых домах это соотношение значительно выше.

Как сделать вентиляцию в котельной частного дома

Правильный расчет принудительной и естественной конвекции воздуха начинается после анализа. Определяется общий объем помещения, расположение воздуховодов относительно отопительной установки. Устанавливать воздухозаборные решетки на двери или в окне не рекомендуется. Это может изменить направление воздушных потоков.

Рекомендуем несколько полезных статей:

• Как сделать вентиляцию в бане своими руками;
• Создание грамотной вентиляции в подвале частного дома;
• Вентиляция в гараже своими руками.

Схема и расчет

Естественная приточная вентиляция без принудительной устанавливается, если дом не расположен в низине, рядом нет большого скопления деревьев, не расположены другие постройки. Они влияют на обмен, искусственно уменьшая его. Для надежности проектируют дополнительную систему с вентилятором.

Сначала рассчитывают кратность, по нормам она равна 3. Для технического помещения, площадью 15 м² и высотой потолков 2,4 она равна:

К=(6-2,4)*0,25+3=3,95

Рассчитаем эффективный воздухообмен по формуле:

W=K*V

Где:

W – воздухообмен, м³/час;

К – кратность;

V – объем пристройки.

Итого получается – 3,95*(15*2,2)=130 м³. Теперь можно вычислить рабочее сечение входного вентканала – 130/3600=0,036 м². Если будет использоваться труба круглого сечения, ее диаметр должен быть не менее 200 мм.

Эти данные учитывают при выборе канального вентилятора. Его производительность не меньше расчетного обмена. Для небольших площадей можно использовать лопастные модели, реже ставят центробежные.

Места установки элементов определяются до окончательного обустройства. Патрубок для поступления кислорода располагается в нижней части стены, выходной – в верхней зоне пристройки. Это нужно для естественной конвекции. Свободный доступ для обслуживания и ремонта. Защита от засорения входного отверстия – решетки. На выходной не должно влиять тепловое излучение от теплоснабжения.

Материалы и инструменты

Приточный клапан

Материал изготовления воздуховодов – пластик, оцинкованное железо или алюминий. Для автономного частного отопления можно использовать канализационные трубы расчетного диаметра. Дополнительно к ним купить переходники. На входной патрубок – защитную решетку, переходник с обратным клапаном.

Дополнительные материалы:

• Защитные гильзы для перекрытий.
• Крепление – саморезы, монтажные хомуты.
• Монтажная пена для герметизации пустот между гильзами и перекрытиями.

Инструменты – пила для обработки труб, рулетка, линейка. Для формирования отверстий в стене перфоратор со сверлом по бетону с коронкой. Проходной канал в кровле делается с помощью ножовки по дереву или бензопилы. Средства личной защиты – перчатки, очки, респиратор.

Монтаж

Работать рекомендуется в теплое время года. Рабочее место хорошо освещено, нет предметов, мешающих выполнению операций. Инструмент проверить на работоспособность, сделать пробную сборку воздуховодов по схеме.

Сначала намечают места формирования монтажных отверстий в стене и потолке. Входное располагается на высоте от 25 см по уровню земли. Выходное не проходит через стропила кровли. Их можно использовать для крепления патрубка.

Дальнейшие действия по организации системы своими руками.

1. Очистить проемы от пыли и грязи.
2. Установить проходные гильзы.
3. Выполнить монтаж труб.
4. Закрепить вертикальную часть, проверить надежность крепления.
5. Установить вентилятор, подключить его к электросети.

Для проверки нужно закрыть окна и дверь, включить отопление на 1-3 часа. В твердотопливных моделях должна появиться тяга, в используемых газ не срабатывает защита из-за дефицита кислорода в смеси. К выходному отверстию можно приложить плоский лист бумаги. Он должен оставаться на месте.

Как правильно сделать своими руками?

Схемы и расчёт

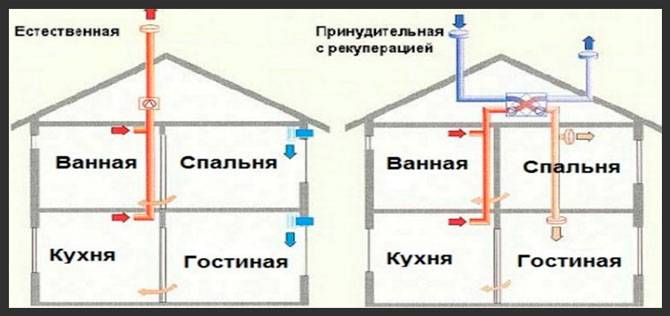

Схема естественной вентиляции:

1. Приток воздуха располагается напротив вытяжки.
2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

• сон – 20 м³/ч;
• отдых – 40 м³/ч;
• активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

1. Перфоратор или дрель с насадкой-коронкой.
2. Пила для обработки труб.
3. Инструменты для разметки — линейка, карандаш.
4. Трубы-воздуховоды, переходники к ним.
5. Защитные решётки.
6. Переходник с обратным клапаном.
7. Защитные гильзы для перекрытий.
8. Саморезы, дюбели, монтажные хомуты.
9. Герметик или монтажная пена.
10. Ножовка.
11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
2. К стене прикладывается труба, отмечаются её габариты.
3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
2. В отверстие устанавливается труба.
3. Щели между стеной и трубой заливаются герметиком или запениваются.
4. Монтируется канальный вентилятор.
5. Прокладывается и подключается электропроводка.
6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
7. С обеих сторон трубы крепятся решётки.

отдельной статье

Требования к помещению котельной в доме и квартире

Никаких особых отличий для коттеджа или квартиры, в плане установки автономной системы отопления, нет.

Есть критерии СНиП, применяемые ко всем категориям помещений и если таковые соответствуют установленным стандартам — там можно расположить газовый котёл.

Особенного рассмотрения заслуживают кухни. Архитектор, создавая план дома, уже учёл необходимые требования безопасности. Но это не всё. Большую роль играет суммарная тепловая мощность, исходящая от всех кухонных агрегатов (варочная печь, ТЭН, батареи отопления, бойлер). Максимально допустимое значение для этого показателя — 150 кВт.

В загородном доме допустимо устанавливать любой котёл, да и с помещением проблем обычно не возникает. А вот в кухне городской квартиры разрешено устанавливать только один вид котла — настенный, оборудованный закрытой камерой сгорания. Дополнительно во входной двери делается зарешеченный проём, площадью не менее 0,02 м² — для увеличения тяги воздуха.

Есть и другая сложность. Входная дверь котельной ведёт на улицу, это правило строго соблюдается. Надзорный орган потребует либо установить такую дверь, либо ликвидировать перепланировку. Часто выход один — проламывать проём в стене, что чревато многочисленными затратами сил, нервов и денег.

На маленьких кухнях, объём которых меньше 7,5 м³ не разрешено размещать два водонагревателя — жильцам домов старой постройки с идеей отдельной топочной придётся распрощаться.

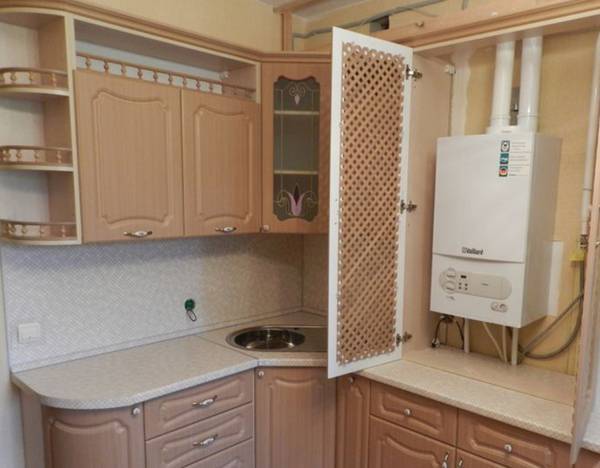

Фото 1. Газовый котел настенного типа, установленный в квартире. К прибору должен быть обеспечен свободный доступ.

В многоквартирном здании при пожаре есть риск перехода огня на другие помещения. Так что желающим оборудовать топочную на кухне лучше сразу настроиться на отказ со стороны пожарного надзора — перепланировку не разрешат.

Важно! Во всех случаях монтаж газового котла производится только квалифицированным специалистом. Никогда нельзя брать эту задачу на себя!

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

Минимальный объем — 15 кубометров. Высота потолков : при мощности от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м. Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема. Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок). Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре. Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Виды вентиляции

Для обеспечения безопасной и экономичной работы газового котла обычно обустраивается вентиляция таких видов:

• принудительная;
• естественная.

Схемы вентиляции

Естественная вентиляция

Для домов площадью 80-100 м² достаточно обустройства системы естественной вытяжки.

Верх трубы укрывается пластиковым или металлическим «зонтиком», для усиления тяги и улучшения циркуляции воздушных масс устанавливается дефлектор. С целью предотвращения случайного выброса воздуха наружу на внутренней стороне стены ставится обратный клапан. Дымоотвод монтируется прямо над отопителем, воздуховод устанавливается за камерой сгорания. Вертикальная труба выводится на крышу. Верх ее располагается над коньком на высоте от 500 мм.

Для котлов до 30 кВт устраивается продуха размером 150х150 мм. В вентканал монтируется патрубок из пластика, снаружи ставится металлическая решетка либо сетка.

Пластиковая решетка защищает продушину от мусора и грызунов

В соответствии с нормативами, эффективность вентиляционной системы оценивается возможностью полного обновления воздуха более трех раз на протяжении часа. Точные характеристики приточной вытяжки из котельной рассчитать невозможно. Интенсивность смены воздушных масс зависит от многих факторов:

• направления и скорости ветра;
• атмосферного давления;
• температуры воздуха и т. д.

Эффективность вентиляции также зависит и от воздуховода, диаметр его принимается по мощности котла. Для аппарата 24 кВт хватает трубы 120 мм, с повышением мощности сечение увеличивается. Для котла 100 кВт потребуется труба сечением уже 230 мм. Требуемое сечение указывается в техпаспорте аппарата.

Принудительная вентиляция

Принудительная вытяжка потребуется в двух случаях:

• если приточная вентиляция не соответствует нормам, приведенным в техпаспорте котла;
• при монтаже газовых отопителей значительной мощности с интенсивным горением.

Принудительная вытяжка

Система оснащается нагнетательным вентилятором, к которому дополнительно устанавливаются и канальные — они совместно подают воздух в камеру сгорания. В котельную воздушные массы поступают за счет создания области низкого давления.

При обустройстве вентиляции в частном доме важно следовать требованиям СНиП, регламентирующих как правила установки оборудования, так и основные размеры и расстояния. Только строгое соответствие нормам сделает эксплуатацию газового котла экономичной и безопасной, а проживание в доме — комфортным

Видео по теме: Каким требованиям должна отвечать газовая котельная частного дома + правила установки котлов

Вентиляция для котла: её параметры и схема

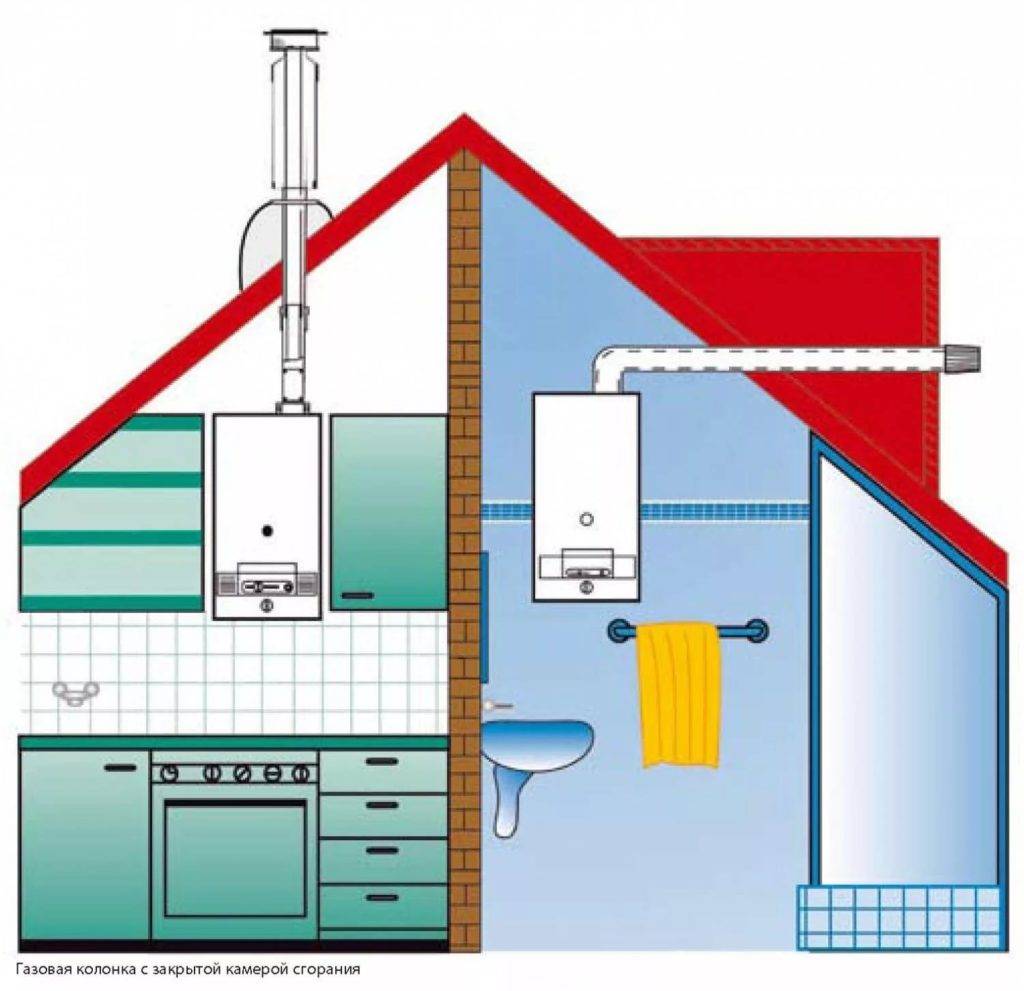

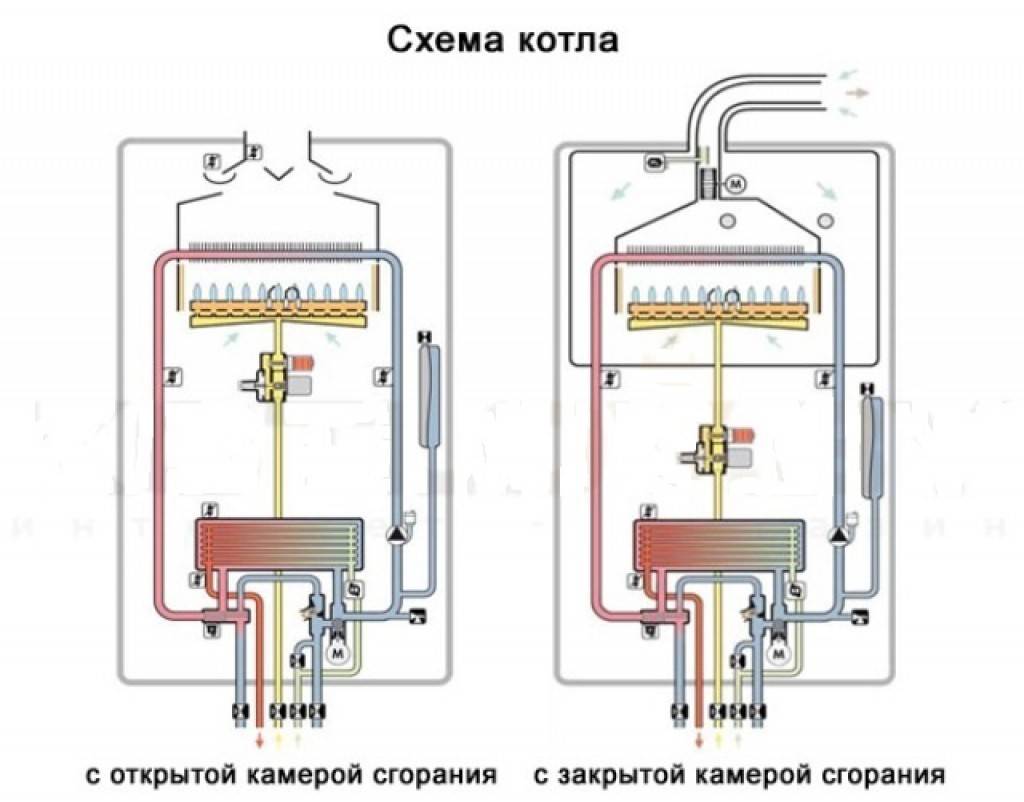

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

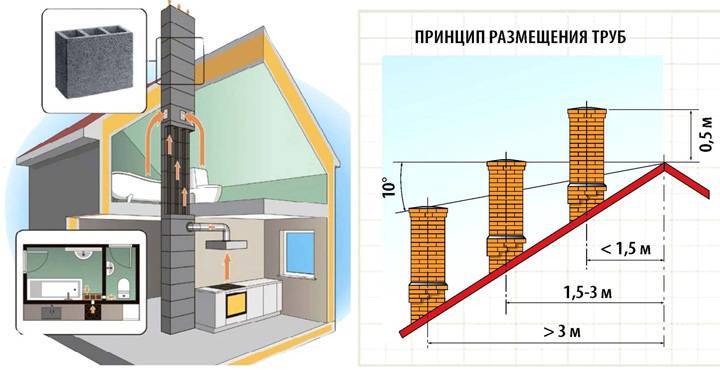

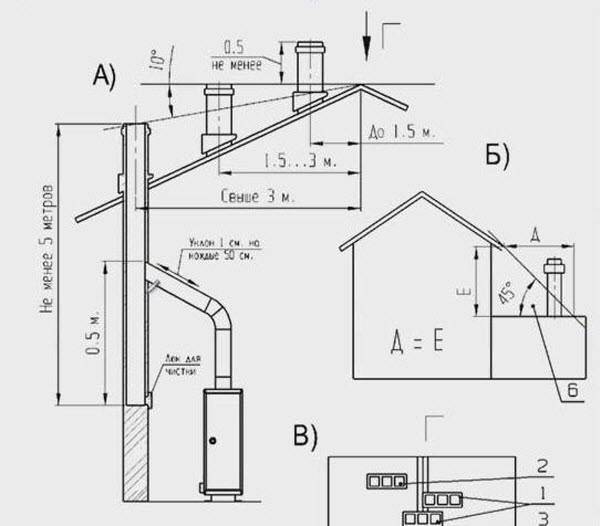

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Требования к вентиляции

Газовые котлы отнесены к устройствам повышенной опасности, потому к ним и к вентсистемам предъявляются высокие требования. Нормы и правила оборудования котельных, требования к вытяжке регламентируются СП 89.13330.2001 «Котельные установки».

Требования к зданиям и помещениям

К любому зданию, проектируемому с учетом монтажа независимого газового отопления, предъявляется ряд серьезных требований. Предусматривается выделение отдельного, оборудованного согласно нормативных документов помещения — котельной. Допускается ее создание в таких местах (список составлен с учетом уменьшения предпочтительности):

• в отдельно расположенном строении;
• в дополнительной пристройке;
• на чердаке;
• в подвале (цоколе).

Переоборудование цоколя либо подвала под котельную разрешается в исключительных случаях при выполнении условия: наличия двух вентиляционных систем — главной и дублирующей. Особенно это требование касается котельных, функционирующих на сжиженном газе. Он имеет больший удельный вес и при утечке накапливается у пола, что ведет к взрывоопасной ситуации.

К расположению настенных котлов до 30 кВт, предназначенных для отопления дачи либо небольшого индивидуального дома, требования менее строгие. Устройства имеют изолированную топочную камеру и циркуляция воздуха для них создается просто: достаточно коаксиального воздуховода, установленного в наружной стене. Он одновременно обеспечивает всасывание в камеру наружного воздуха и удаляет продукты горения на улицу.

Котлы настенной установки допускается размещать непосредственно в доме: в ванной, подсобках, кладовках, кухне.

Вентиляция для газового котла в частном доме

К помещениям с газовым отопителем напольной конструкции, предъявляются такие ограничения:

• площадь от 4 м²;
• общий объем более 8 м³, высота потолков от 2,2 м;
• ширина дверного проема — от 0,8 м;
• устройство 1-2 оконных проемов с открывающимися наружу двойными фрамугами;
• беспрепятственное поступление кислорода — устройство в оконной раме либо наружной стене технологического отверстия;
• по СНиП 31-03-2001 суммарная площадь остекления принимается до 0,05 м² на каждый куб. метр объема котельной.

Требования к монтажу котла

Согласно СП 89.13330.2001, при установке газового отопителя и обустройстве вентсистемы должны соблюдаться такие нормативы:

1. К воздуховоду допускается подключение только одного или двух котлов независимо от их расположения.
2. Должна обеспечиваться полная герметичность вентканала.
3. Швы заделываются герметиками, обеспечивающими надежную изоляцию при высокой температуре.
4. Каждый элемент выполняется из огнестойких материалов.
5. Горизонтальные участки устраиваются из двух каналов. Первый предназначается для отвода продуктов сгорания топлива, второй — для непрерывного поступления воздушного потока.
6. Очистной канал должен размещаться ниже главного на 250-350 мм.

Не менее жесткие требования к вентиляции имеются по расстояниям и размерам:

1. Горизонтальная труба размещается на удалении от потолка более 200 мм.
2. Все поверхности изготавливаются только из огнеупорных материалов.
3. На внешнем выводе трубы из стены все горючие поверхности укрываются огнестойким изолирующим слоем.
4. Расстояние от внешней стены с выходящей трубой до окончания воздухоотвода назначается от 300 мм.
5. Труба располагается от поверхности земли на удалении от 200 мм.
6. При наличии другой стены напротив трубы, расстояние до нее принимается от 0,6 м.
