Правила организации вентиляции басту в бане

Полезные рекомендации

При оборудовании вентиляции в бане мастера рекомендуют учитывать несколько моментов.

1. Для предбанника и парилки лучше оборудовать естественную систему.
2. Независимости от типа вентиляции рекомендуется сделать регулируемые окна во всех помещениях. Это обеспечит естественное проветривание для более эффективного просушивания строения.
3. Приточную механическую вентиляцию можно оснастить воздухонагревателем, чтобы лучше проветривать помещения в холода (как сделать приточную вентиляцию читайте тут, а здесь рассказано, как сделать подогрев вентиляции).

Чтобы баня служила долго, а пребывание в ней было безопасным, нужно оборудовать вентиляционную систему грамотно. Выбор схемы зависит от того, из какого материала выполнена постройка. Есть три основные схемы вентиляции:

• естественная;
• принудительная;
• комбинированная.

При организации системы важно правильно расположить приточные и отточные отверстия

Принцип работы вытяжки в большой парилке с электрокаменкой

Устройство вентиляция бани должно быть выполнено по классической системе: в верхней части помещения вытяжное отверстие, в нижней части — приточное. Главное, правильно расположить эти каналы, точно выбрать необходимый диаметр. При этом можно использовать встроенный электрический вентилятор для улучшения циркуляции воздуха.

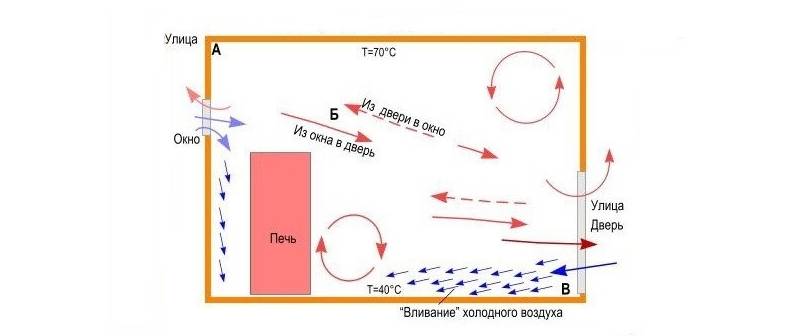

Горячий воздух в помещении всегда поднимается к потолку

Патрубок для вытяжки располагается под потолком. Это обычная практика. Во многих банных помещениях отверстие для выхода воздуха находится в самом верху. Достаточно лишь отступить от потолочного покрытия на 5 – 10 см.

Нижнее отверстие может располагаться около пола, например, под скамейками. Однако разумнее размещать приточку в подполье, то есть чуть ниже уровня пола. В этом случае потоки свежего воздуха, двигаясь вверх, будут попутно отлично просушивать влажные половые доски.

Только при такой схеме необходимо оставить в половом покрытии небольшие щели. Так воздух беспрепятственно будет проникать в зону парилки. Однако придётся проложить трубопровод с улицы в подпол, так как воздух для притока необходимо забирать только свежий, внешний.

Ошибки при монтаже вентиляции

Если будут нарушены основные принципы, то вентиляция работать не будет. А если и будет, то не так эффективно, как ожидалось

Вот основные моменты, на которые следует обратить внимание:

1. Вытяжка выводится на крышу через потолок, а не в стену
2. Воздуховод должен быть выше конька крыши (примерно на 1 метр)
3. Верхняя часть воздуховода должна быть утеплена
4. Чтобы усилить тягу, нужно сильнее нагреть трубу вентиляции. Для этого делают декоративные отверстия в обшивке, которой закрывают трубу
5. Диаметр приточного канала примерно равен диаметру вытяжки (как правило от 100 мм. и более)

Итак, что можно сказать в заключении? Вентиляция басту – это идеальный вариант для вашей бани. Она естественная, не требует специальных устройств и агрегатов. Никаких принудительных электрических вентиляторов устанавливать не нужно. Вся система надёжна и основана на обычных физических явлениях. Потоки воздушных масс можно регулировать с помощью заслонок, при этом легко сменить микроклимат в парной (русская баня или финская сауна).

Стоит ли устанавливать басту в русской бане?

В настоящей русской парной всегда очень много пара. Здесь нет предельно высоких температур, поэтому лишняя потеря тепла недопустима. Специалисты отмечают, что для таких условий естественная вентиляция может быть не самым лучшим решением. Но если басту все же установлена в русской бане, использовать систему нужно правильно.

Не рекомендуется открывать задвижки во время парения. Так весь пар и тепло быстро уйдут из помещения. Но использование вентиляции будет полезным на том этапе, когда баня только прогревается. Активная работа печи может привести к выбросу углекислого газа, поэтому тут функционирование вентиляции крайне необходимо.

Во время самого парения не стоит использовать систему проветривания, но в конце процедуры стоит активировать трубы басту, так как это сделает пребывание в бане более комфортным. Воздух при этом станет более легким, так как пар уйдет. Дышать человеку станет проще, что подготовит организм к выходу на улицу. Это отличное завершение парной процедуры.

управлять вентиляцией басту в бане можно за счёт регулируемых вентиляционных отверстий

Более того, если активировать вентиляцию в конце процедуры, воздух станет сухим и лишняя влага исчезнет. Таким образом стены, пол и потолок будут избавлены от влаги, что убережет баню от грибка и плесени.

Вентиляция басту в бане: схема, устройство и принцип работы

«Басту» — это по сути название шведских саун, где нагрев помещения происходит за счёт грамотно продуманной конвекции воздуха. По названию этих саун, и прозвали вентиляцию. Итог сбалансированного и эффективного воздухообмена следующий:

• • свежий и «лёгкий» воздух в парной,
• • легко дышать и легко воспринимать высокую температуру,
• • сухие полы и другие деревянные элементы отделки,
• • отсутствие грибка, плесени и затхлого запаха,
• • комфорт и приятное времяпрепровождение в бане,
• • долгий период эксплуатации парной без ремонта.

Схема и устройство довольно просты: под печью в полу или в стене (в самом низу) делается приточное отверстие для холодного воздуха. На противоположной от печки стене, устанавливается вертикальный вентиляционный короб.

Этот короб имеет 2 вытяжных отверстия: снизу и сверху. Нижнее для удаления влажного тяжёлого пара, верхнее – для «сброса лишнего жара» и для просушки помещения. Выводится «отработавший воздух» по воздуховоду через чердак на крышу.

Холодный воздух, проходя возле печи, нагревается и перемещается вверх. Верхнее отверстие в коробе во время парных процедур должно быть закрыто (если вам не сильно жарко). Прошедший через всё помещение и немного остывший влажный воздух начинает опускаться вниз. Здесь он засасывается через нижнее отверстие в коробе и удаляется на улицу.

Печь в данном случае играет роль теплового насоса, и воздухообмен происходит естественным образом. Никакая принудительная вентиляция здесь не нужна. Воздушный поток постоянно циркулирует за счёт движения вверх горячего воздуха от печи, поэтому находиться в парной очень комфортно и легко.

Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

В русской бане специальная система воздухообмена не предусматривалась Источник dveribani.by

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

Что такое приточная вентиляция?

Создание комфортного микроклимата в помещении – важная задача. Вентиляция воздуха – одна из составляющих этого процесса. С этими задачами хорошо справляется приточная вентиляция в квартире или доме. В зависимости от модели устройство обеспечивает:

• очищение воздуха от разных примесей;
• изменение температуры в зависимости от заданных параметров;
• поддержку оптимального показателя влажности;
• создание комфортных условий жизни.

Устройство приточной вентиляции

Для повышения скорости обмена местами воздушных масс используют разные приспособления

Разбираясь, как выглядит приточная вентиляция, нужно обратить внимание на то, из каких элементов она состоит:

1. Вентилятор. От его уровня мощности зависит работа всей системы.
2. Фильтры. Защищают помещение от попадания загрязнений с улицы.
3. Нагревательный элемент. Приточная вентиляция с подогревом воздуха помогает не испытывать дискомфорт от перепадов температуры.
4. Рекуператор. Устройство используется для снижения затрат на подогрев воздуха за счет комнатного тепла.
5. Система шумопоглощения. Для минимизирования звука от работы устройства.
6. Воздуховоды. Сборная приточная вентиляция состоит из труб, изготовленных из пластика или легких металлов. Характеристики зависят от конкретной модели.

Принцип работы приточной вентиляции

Характерной особенностью современных квартир является чрезмерная герметизация, поэтому многие задумываются об установке принудительной системе движения воздуха. Приточная система вентиляции подходит для этого идеально. Она работает следующим образом:

1. Воздух попадает в воздухозаборник.
2. Транспортируется по воздуховоду благодаря работе вентилятора.
3. После нагревания до нужной температуры, попадает в помещение.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

• Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
• Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

• дрель;
• набор сверл для дрели;
• коронки по дереву;
• долото;
• стамеска;
• защитные клапаны и решетки;
• герметик;
• металлическая труба с сечением по размеру продуха;
• решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения. Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки. В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки. Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости. Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод. https://www.youtube.com/embed/39hgh75-b_I

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

• обернуть трубу минватой;
• вставить элемент в продух;
• зафиксировать положение монтажной пеной;
• запенить гидроизоляцию между стеной и обшивкой;
• закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Особенности обустройства

Монтаж пластиковой вентиляции в бане можно осуществить своими руками. Основные этапы работ: изготовление продушин; установка вентиляторов; монтаж и закрепление входного короба; монтаж и закрепления системы разветвления потоков поступающего воздуха; обустройство выходной продушины; установка заслонок и люков.

Пример соединения элементов пластиковой вентиляционной системы для бани

При осуществлении работ следует учитывать такие рекомендации:

1. Соединение пластиковых элементов между собой производится путем пайки. При наличии резьбовых элементов используются раструбы, фланцы, переходники, муфты, что дает возможность обеспечения разборной системы.
2. Для герметизации стыков используется специальный герметик.
3. Разрезание элементов или изменение их формы производится с помощью ножа или специальной ножовки.

Схема соединения вентиляторной секции в принудительной системе вентиляции

Для проведения монтажных работ потребуется следующий инструмент: электродрель, шуруповерт, болгарка, нож, ножовка, плоскогубцы и бокорезы, отвертка, кисть малярная, рулетка, линейка металлическая.

Перед использованием необходимо проверить систему вентиляции в бане

Пластиковая вентиляция в бане может монтироваться во всех помещениях, кроме парилки. В ней пластик применять нельзя из-за риска вредных выделений при нагреве. Осуществить монтаж системы можно легко своими руками.

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Watch this video on YouTube

Предыдущая ИнженерияСантехника под контролем или установка унитаза своими руками
Следующая ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Типы вентиляции в бане

Вентиляционные системы можно поделить на несколько видов. Вытяжка может быть естественной, принудительной, а сами системы вытяжными, приточными либо приточно-вытяжными. Также вентиляция может быть местной либо общеобменной.

При естественном обмене воздуха не используются вентиляторы или иные устройства, которые будут гонять воздух. К такому типу вентиляции можно отнести обычную форточку. Принудительные системы обеспечивают вытяжку отработанного воздуха на улицу, а взамен него в помещение подается свежий с достаточным содержанием кислорода.

Учитывая то, что в бане всегда имеется печка, здесь можно легко обустроить и естественную вентиляцию. Все дело в том, что нагрев воздуха будет провоцировать его ускоренное движение, поэтому достаточно просто сделать два вида отверстий, а именно приточные, через которые будет поступать свежий воздух, а также вытяжные для выведения углекислого газа. Первые обязательно должны быть внизу, а вторые в верхней части стены либо в потолке.

Но нередко естественной вентиляции оказывается недостаточно. Если на улице стоит абсолютно безветренная погода, то в остывающей бане циркуляция воздуха будет недостаточно хорошей. Это приведет к тому, что в помещении начнет застаиваться влага и появляться плесень.

Для таких случаев баню оборудуют принудительной вентиляцией. Она отличается от предыдущего варианта только наличием специальных вентиляторов в отверстиях. Их можно включать, когда нужно провести интенсивную вытяжку углекислого газа из бани либо при необходимости устранить повышенную влажность после использования парной.

Вне зависимости от того, какой тип системы будет использован, вытяжные отверстия обязательно должны быть расположены выше приточных.

Для того чтобы обеспечить качественное проветривание банного помещения, нужно правильно рассчитать количество и размеры вытяжных отверстий. Считается, что на один квадратный метр помещения должно быть установлено вентиляционное окошко в 20 сантиметров.

Правила установки вентиляции басту в бане своими руками

Приточные и вытяжные отверстия должны располагаться на противоположных стенах

Вентиляция басту в бане своими руками обустраивается только после подготовительных мероприятий:

• проработка схемы расположения отводных труб и вентиляционных люков с задвижками;
• подготовка необходимых для работы инструментов;
• закупка основных материалов и комплектующих.

При подготовке схемы разводки отводных и заборных каналов обязательно учитываются размеры и тип помещений. Для каждого из них предусматриваются свои размеры воздуховодов.

Для монтажа вентиляции для бани басту нужен типовой набор инструментов, включающий электрический лобзик, дрель и средства разметки. Из материалов потребуется приобрести отрезки стальных или пластиковых труб соответствующей длины и диаметра. Кроме того, необходимо запастись задвижками соответствующего размера и формы, а также защитными решетками.

1. В нижней части помещения подготавливается два одинаковых отверстия, в которых размещаются подготовленные ранее отрезки труб.
2. Снаружи на них монтируются защитные решетки, а внутри устанавливаются створки с задвижками.
3. Система проверяется на работоспособность.

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет.

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня — это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения.

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур — с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Что такое Басту и как её использовать?

Система вентиляции Басту широко применяется в шведских банях. Она быстро стала популярна в России, поскольку сделать её несложно. Принцип её действия состоит в следующем. В бане делают два отверстия, в которые вставляются трубы. Одно из отверстий находится по диагонали от печки на высоте примерно 20 см от пола, второе – над печью. Трубы оборудуются заслонками, чтобы обеспечить контроль воздухообмена, избежать потерь тепла.

Внимание
Лучше всего в бане использовать трубы из нержавеющей стали. Они просты в монтаже, долговечны и стойки к высоким температурам и влаге.

Басту часто используют в саунах, но она также подойдёт для классической русской бани

Басту часто используют в саунах, но она также подойдёт для классической русской бани.

Эта система работает, когда на улице сильный ветер или работает печь. Тогда обеспечивается поступление воздуха с улицы. Использованные воздушные массы выталкиваются наружу через вторую трубу, а углекислый газ и тёплый воздух как раз и собираются вверху помещения.

Специалисты дают несколько рекомендаций относительно использования Басту в русской бане:

• Во время парения не следует открывать задвижки, иначе тепло и пар уйдут наружу. Лучше делать это в то время, пока помещение протапливается.
• В конце парения трубы надо открыть: это сделает процедуру более комфортной, подготовит к выходу на свежий воздух.

Проветривание в конце парения высушит воздух, что защитит деревянные поверхности от появления плесени, грибка. Преимущество такой вентиляции — долгая эксплуатация. Ведь в данном случае не используется оборудование, у которого есть свой срок службы. Но есть и недостаток: Басту сильно зависит от работы печи и погодных условий. При сильном ветре в бане может быть сквозняк, что усложняет вентилирование помещения.

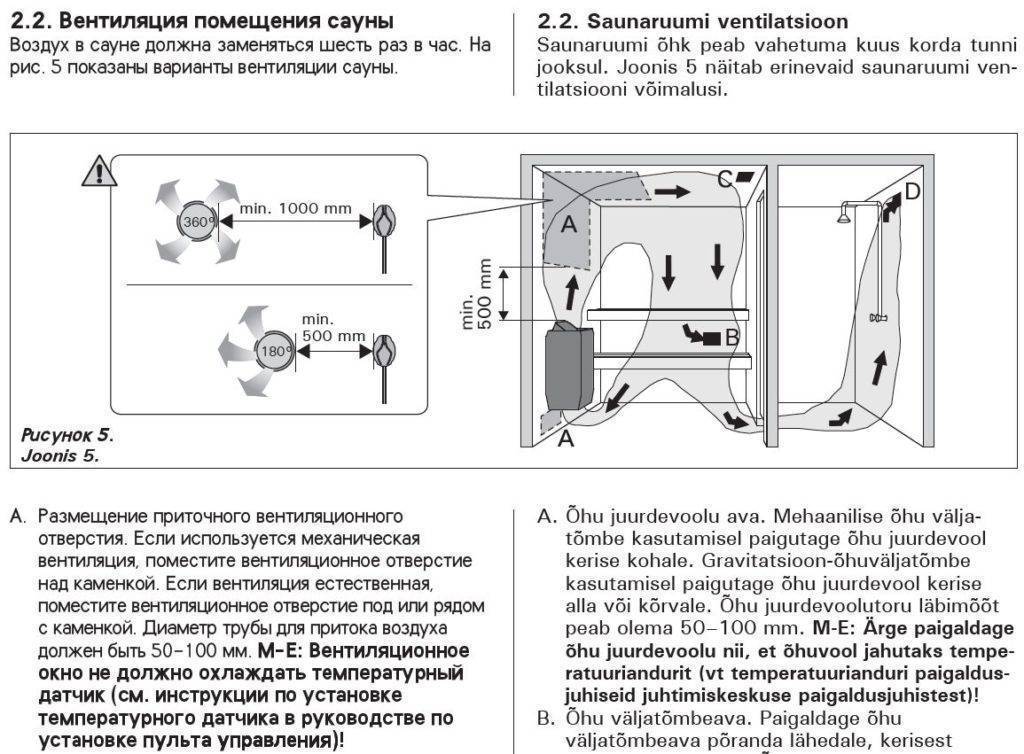

Схемы вентиляционных систем

Существуют три схемы устройства :

Скоростная заключается в монтаже приточного канала строго за печкой на уровне 20 см от пола. Обязательно на противоположной стене на таком же расстоянии размещают вытяжное отверстие, внутри которого ставят вентилятор.

Уличный воздух, попадая в помещение, моментально прогревается за счет уже раскаленной на тот момент печкой. Затем он поднимается к потолку, немного остывает, опускает вниз и выводится из бани. Благодаря такому потоку воздуха достигается максимально комфортная для человеческого организма температура, ведь все воздушные массы смешивают постепенно и равномерно.

Если сауна размещается внутри уже существующего помещения и у нее есть только одна стена, граничащая с улицей, входной и выходной каналы монтируют на этой поверхности. Главные условия: располагаются они на одинаковом расстоянии от пола и потолка (20 см) непосредственно напротив печи. Так, вверху располагают принудительный отток, а внизу – приток.

При такой схеме воздух, попадая в помещение, сразу направляется к печи и постепенно нагревается, после чего выводится наружу.

Наиболее мягкий прогрев воздушных масс достигается за счет использования этой схемы. Ее принцип заключается в расположении входного канала за печью на высоте 60 см от пола, а выходного с вентилятором как раз на противоположной стене на высоте 20 см от пола.

Уличный кислород, проникая в помещение, нагревается и поднимается вверх. Уже слегка остывшие воздушные массы выходят из строения. Благодаря более медленному потоку, пребывание в такой сауне становится очень комфортным.
