Формула расчёта мощности
Выполнить полноценный расчет мощности отопительной системы сложно и не под силу человеку, не имеющему специальной подготовки. Однако, есть простой способ определить мощность.
Опытным путем выведено, что для обогрева 10 м2 площади требуется 1 кВт тепловой энергии. Это значит, что 24 кВт котел предназначен для отопления дома в 240 м2, а для помещения в 150 м2 потребуется 15 кВт мощности.
Руководствуясь этим соотношением, можно быстро и с достаточной точностью подобрать нужный котел. Необходимо учесть, что делать большой запас мощности нельзя — агрегат будет работать нештатным образом, что вызовет постоянное включение и отключение горелки.
Такой режим создаст условия для быстрого выхода из строя важных узлов и деталей котла.

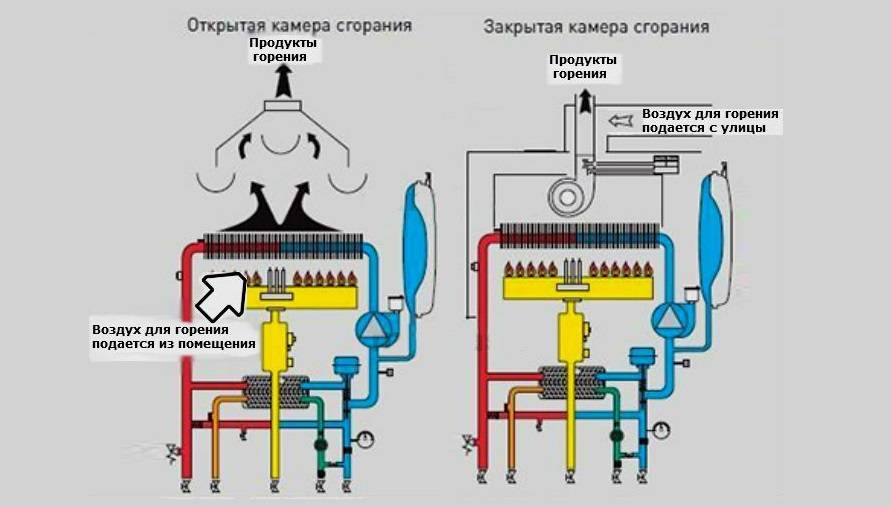

Котлы по типу камеры сгорания
Следующий важный параметр классификации типов газовых котлов — по варианту исполнения топочной камеры. Они бывают открытого и закрытого типа.
Первые более простые и дешевые, но имеют ограничения по площади нагрева не более 250м2. Вторые более дорогие, энергозависимые и безопасные, поскольку не сжигают кислород в доме.
С открытой топкой
Топка открытого типа означает, что в ней происходит естественный забор воздуха для горения из помещения. Это наиболее простая конструкция котлоагрегата, в котором для организации процесса горения не нужна электроэнергии, а также обустройство воздуховодов и дутьевой вентилятор. Котлы такой конструкции обычно маломощные с нагревом жилой площади не выше 200 м2.
В противном случае воздух станет пересушенным и будет негативно отражаться на микроклимате в помещении. Кроме того эти котлы часто имеют проблемы из-за несовершенства дымоотвода. Если уровень разряжения в топке упадет до нуля, то угарный газ может поступать в помещение, что смертельно опасно для окружающих.

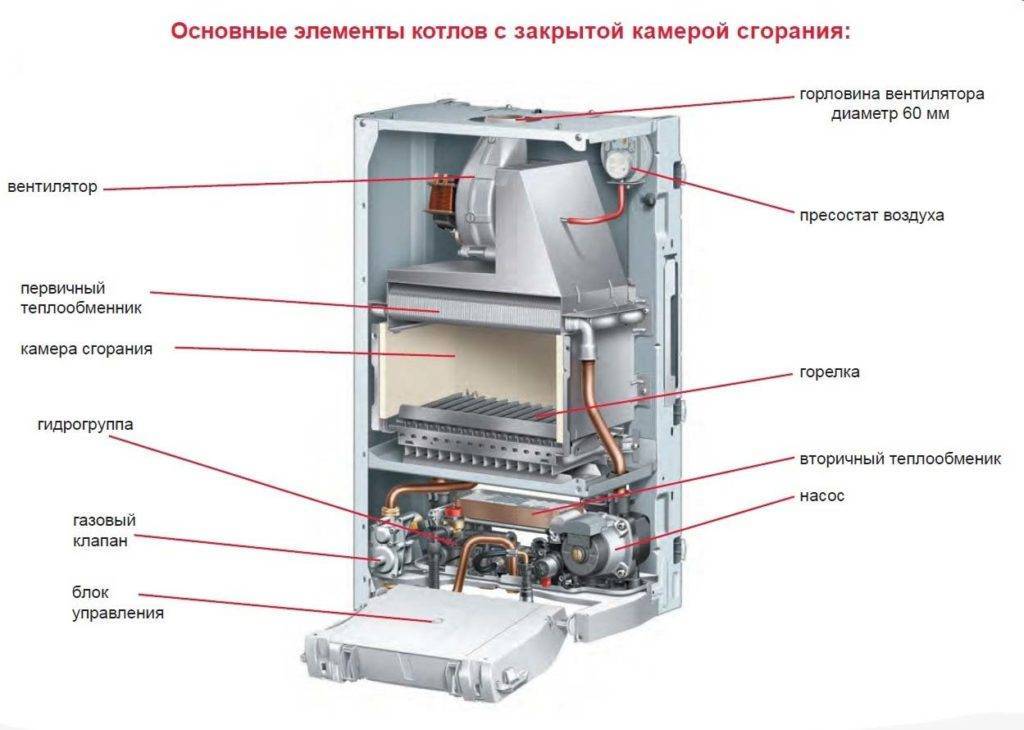

Котлы с закрытой камерой
Это совершенно новый тип организации дымоотвода, в котором топка не имеет контакта с внутренним воздухом в помещении. Забор кислорода к горелке происходит по закрытым воздухопроводам с улицы.
Система подачи принудительная через вентилятор. Воздух поступает по специальному каналу, в котором расположен вентилятор. Такой принцип реализован, например, у турецкого котла Vitopend.
Система удаления дымовых газов в нем организована через коаксиальный дымоотвод, который выполнен по типу «труба в трубе». По внутренней трубе отводятся отработанные котловые газы, через кольцевое пространство вентилятором забирается воздух с улицы.
Преимущество данной системы в том, что работа ее не влияет на климатическое состояние внутри помещения, не требуется установка сложных дымовентиляционных каналов, обеспечивающих естественную циркуляцию. Низкие требования к помещениям для установки, допускают установку в стандартных кухнях.
К недостаткам такой конструкции пользователи чаще всего относят их высокую стоимость и зависимость от электроэнергии.

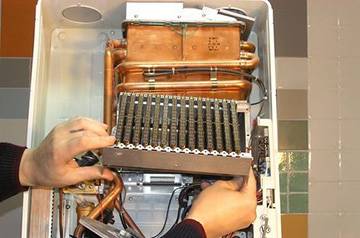

Газовые горелки в составе двухконтурного котла
Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.
В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.
Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.
Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

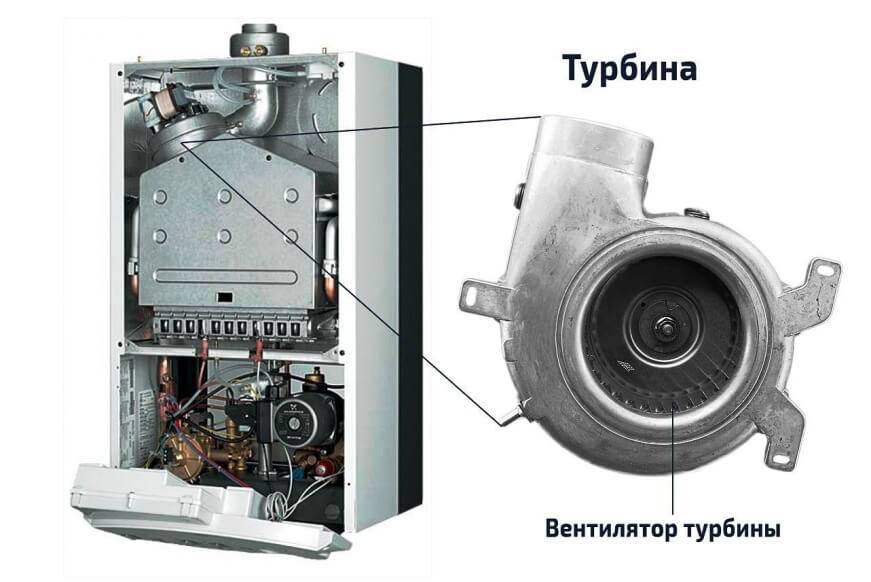

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.
Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.
Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.
Виды нагревательного оборудования
Современная индустрия готова предложить домовладельцу самые разнообразные устройства котельного типа для обогрева помещений различной площади и назначения. Одно из оснований классификации котлов – вид топлива, на котором работает прибор:
- на природном газе;
- на жидком топливе (дизельное топливо, реже – технический мазут);
- на твёрдом топливе (от дров и угля до пеллет);
- на электричестве (оборудованы тэнами для прогрева теплоносителя).
Из всех перечисленных самыми выгодными остаются газовые котлы. Это связано с достаточно умеренной (по сравнению с другими энергоносителями) ценой на природный газ в среднем по России. Пожалуй, единственное препятствие для выбора устройств, работающих на природном газе, это отсутствие газопроводов в населённых пунктах, где расположены дома, которые необходимо отапливать. Во всех остальных случаях топить газом экономически более целесообразно, чем жидким или твёрдым топливом, а уж тем более электричеством.
На схеме наглядно видны отличия одноконтурного и двухконтурного котлов
В зависимости от спектра исполняемых задач среди котельных систем, использующих газ, выделяют два основных вида:
- Одноконтурные – предназначены для отопления помещений. Как видно из названия, они имеют только один теплообменник для нагрева водяной массы.
- Двухконтурные – такие системы способны нагревать два условно независимых водяных потока. Это позволяет стать таким котлам универсальными нагревательными устройствами как для обогрева помещений, так и для обеспечения горячего водоснабжения.
В любом жилище есть необходимость в горячей воде. Основная разница между одноконтурными и двухконтурными котлами в том, что во втором случае для этой цели будет достаточно только котла, а в первом для нагрева воды из крана придётся использовать дополнительное оборудование. Это может быть подсоединённый к одноконтурному котлу бойлер косвенного нагрева. От привычного электрического бойлера он отличается отсутствием собственных термоэлементов. Тепло для нагрева воды даёт котёл посредством своего теплоносителя. Помимо достаточно громоздкой конструкции, данная система имеет один существенный недостаток: при остывании воды в баке термостат будет регулярно включать котёл для поддержания нужной температуры, если дом пустует хотя бы полдня, когда члены семьи находятся вне жилища.
Однако наиболее частой является ситуация, когда горячая вода потребляется в умеренных количествах, площадь дома или квартиры невелика, а занимать пространство тепловым оборудованием не хочется. В таких условиях настоящим спасением станет двухконтурный котёл.
Основные нюансы подключения двухконтурных газовых котлов
Перед подключением оборудования обязательно нужно устанавливать фильтр для грубой очистки воды на сам патрубок трубопровода. Он предотвращает забивание мусором котла, который образуется в батарее в результате реакции воды с металлом.
схема подключения газовых двухконтурных котлов
Если не поставить фильтр для грубой очистки, то оборудование очень скоро перестанет функционировать. Чтобы правильно установить фильтр, нужно накрутить его на сам патрубок обратки так, чтобы стрелочка была направлена на котел.
Если установить отсекающий кран на обратку котла, то при неожиданном выходе из строя оборудования, не нужно будет завоздушивать всю жидкость в системе отопления.
Прежде чем начать подключение двухконтурных газовых котлов, обязательно установите отсекающий кран с разъемным соединением, чтобы при необходимости Вам было удобно отсоединять его от контура отопления. не прибегая при этом к порезке труб.
Плохое соединение котла с трубой газопровода может привести к взрыву.
Схема подключения газовых двухконтурных котлов предусматривает не только правильную их установку, но также и их обвязку.
схема системы циркуляции
Схема обвязки зависит напрямую от модели котла, от вида устройства и от системы отопления. Они бывают с естественной циркуляцией и с автоматической.
Проще в обслуживании и надежней считается система с естественной циркуляцией. Управлять такой системой можно только вручную, она просто идеально подходит для частных домов, где возможно неожиданное отключение электроэнергии.
Схема автоматической циркуляции более удобна, поскольку она не требует участия человека. При такой схеме достаточно один раз выставить нужный уровень температуры и этот уровень будет постоянно поддерживаться автоматически. Однако при неожиданном отключении электричества насосы перестанут работать, соответственно и не будет производиться циркуляция нагретого теплоносителя.
Выбирая котел, обращайте внимание на его мощность, но стоит отметить, что при высокой мощности котла расход газа будет больше. При правильном подключении котел прослужит Вам очень долго и поможет создать в доме уют и комфорт
В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью.
Интересное на сайте
Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »
Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »
Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »
Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »
Автоматика и дистанционное управление
Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.
Дистанционное управление работой котельной дает следующие преимущества:
- Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
- Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
- Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
- Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
- Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.
Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.
Топка парового котла
Вихревая горелка
Топка котла — это один из важнейших агрегатов парогенераторной системы. В топке сжигается топливо, в результате чего выделяется тепло, которое передается через металлические стенки рабочей жидкости и превращает ее в пар.
Конструкция
Современная топка представляет собой клетку из вертикальных труб, присоединенных концами к коллекторным барабанам малого диаметра, включенным в циркуляционную систему котла. С наружной стороны клетка снабжена легкой огнеупорной и теплоизолирующей обшивкой, вес которой несут сами трубы. Промежуток между обшивкой и трубами заполнен кирпичами специальной формовки, которые закрывают задние, т.е. наружные, поверхности труб, но оставляют открытыми их передние поверхности. В результате образуется довольно гладкая конструкция, на которой не задерживаются зола и шлак.
Топливо
Обычное твердое топливо (каменный уголь или дрова) располагается в виде горящего слоя на колосниковой решетке. Воздух пронизывает этот слой через возникающие сами по себе каналы в измельченном топливе. Если уголь коксуется, размягчаясь и частично спекаясь, то приходится время от времени его перемешивать, что способствует образованию новых и устранению слишком широких старых каналов. Так называемое подвижное топливо (угольная пыль, мазут или топливный газ) вводится в топку горелкой, в которой струя топлива смешивается с сильно закрученным потоком воздуха. Например, угольная пыль сначала подхватывается потоком первичного воздуха, которого, вообще говоря, недостаточно для полного сгорания. Горелка придает этому вращающемуся потоку форму узкого конуса. Затем к нему подводится полный поток вторичного воздуха, и конус дополнительно закручивается. Для эффективной работы топки необходима тяга. Под тягой понимается разность давлений, заставляющая воздух и топочные газы проходить через топку и связанные с ней устройства. Поскольку эта разность давлений мала, тягу обычно указывают в миллиметрах водяного столба (1 мм вод. ст. равен 9,8 Па).
Дымовая труба
Самое простое устройство для создания тяги — дымовая труба без какого-либо механического оборудования. Тягу, создаваемую такой дымовой трубой, называют естественной. Эта тяга обусловлена разностью давлений столба нагретого газа, находящегося внутри высокой трубы, и такого же столба более холодного наружного воздуха. Чтобы возникла тяга, нужно вначале создать небольшую разность давлений в нижней части трубы. После этого развивается полная тяга, которая ограничивается только трением газов о стенки. Чем уже труба, тем сильнее эффект трения. Поскольку при температуре ниже 150°C тяга, развиваемая дымовой трубой, едва достаточна для преодоления сил трения в ней, современные электростанции работают исключительно с принудительной тягой, создаваемой ротационными вентиляторами и воздуходувками. Расположенная ниже топки воздуходувка гонит воздух под давлением, необходимым для преодоления сопротивления системы подготовки топлива, воздухоподогревателя и горящего слоя или горелок. Установленный над котлом вытяжной вентилятор, засасывая поток еще не остывших газов, создает разность давлений, необходимую для поддержания быстрого течения газов через котел и все другие теплообменные устройства.
Что такое АОГВ: расшифровка
Автоматика механическая.
АОГВ (расшифровка: аппарат отопительный газовый водогрейный) – это газовый котел, в котором нет ни одного энергозависимого элемента. То есть агрегат может работать в автономном режиме без электричества. Обычно они устанавливаются там, где есть центральный газопровод, но даже в отсутствие газа можно поменять горелку, которая будет работать на пропан-бутане. В маркировке нагревателя после аббревиатуры всегда идут цифры – это максимальная мощность. Например, АОГВ 17 означает, что максимальная тепловая мощность агрегата составляет 17 кВт.
Основные элементы нагревателя:
- автоматика;
- термопара;
- камера горения;
- теплообменник;
- дымоход.
Работу котла АОГВ контролирует механическая автоматика. На отечественных нагревателях может устанавливаться автоматика своего (в более дешевых моделях), европейского или американского производства. Это сердце нагревателя, без автоматики котел работать не может. Второй важный элемент нагревателя – это медная термопара. Она отвечает за то, чтобы приводить в действие электромагнитный клапан, который перекрывает подачу газа, если фитиль горелки погас.
В отличие от современных парапетных нагревателей газовые котлы АОГВ оснащены открытой камерой горения. Недостаток таких камер в том, что воздух для поддержания огня они берут из помещения, в котором находятся. Преимущество – возможность выводить дым через обычный дымоход с естественной тягой, нет нужды в энергозависимом вентиляторе.
Теплообменник находится в верней части камеры горения, прямо над горелкой. Для каждого контура свой теплообменник, жидкости в них не пересекаются. То есть, если нагреватель предназначен не только на обогрев помещения, но и на подготовку горячей воды, то теплообменников будет два.
Газовые котлы
Итак, начнем с газовых котлов. Газовые котлы можно условно разделить на следующие подгруппы:
- заводские или самодельные
- напольные или настенные
- стальные или чугунные
- с открытой камерой сгорания или с закрытой
Настенные газовые котлы
Разберем заводские настенные котлы. Настенные котлы отопления частного дома — это самый популярный, самый удобный, самый компактный и практически самый безопасный вид газовых котлов. Бывают как с открытой, так и с закрытой камерой сгорания.
Идеальный вариант использования с закрытой камерой сгорания, потому что необходимая длинна дымохода всего 1м. Благодаря этому котел можно устанавливать где угодно. Даже в спальне, так как работает такой котел тихо и нет необходимости в котельной. Воздух для горения берется из дымохода и туда же выбрасываются продукты горения. Имеет хорошее КПД.
Делятся на 2 основных вида:
- с приготовлением горячего водоснабжения
- без приготовления горячего водоснабжения
Виды теплообменников
А также по принципу приготовления горячего водоснабжения различают:
- с битерическим теплообменником
- с пластинчастым теплообменником
Битермический теплообменник — это такой теплообменник, в корпусе которого сосредоточены теплообменник для отопления и теплообменник для водоснабжения (нагрева воды).
Для подогрева воды таким способом ее необходимо подготавливать. Так как вода в основном жесткая, теплообменник забивается и из-за этого происходит перегрев на отопление. Датчики начинают давать команду о перегреве. Котел отопления частного дома из-за этого выключается. Если перегрев происходит часто, котел так же часто и выключается. В таком случае необходима замена битермического теплообменника. А это недешево.
Есть медные теплообменники и из нержавеющей стали. Нержавеющая сталь служит немного дольше, но все равно забивается.
Намного выгодней приобрести обычный котел без подогрева воды и с помощью компланарного распределительного коллектора подключить бойлер косвенного нагрева. Тогда все будет хорошо работать и не будет ничего забиваться. И котел прослужит намного дольше.
Пластинчатый теплообменник находится в отдельном корпусе. Подогрев воды осуществляется путем перенаправления теплоносителя трехходовым клапаном: стоит клапан, который управляется автоматически. Если начался расход горячей воды, то котел сам переключается на пластинчатый теплообменник и происходит нагрев воды. После выключения воды происходит переключение на монообменник и осуществляется нагрев отопления. Такие котлы более надежны. Благодаря отсутствию высокой температуры от пламени они не забиваются. Слабое место – трехходовой клапан. Ломается при частом переключении. И воды получается немного — 14л/мин. Этого достаточно только для использования одного источника воды.
Поэтому использовать такие котлы отопления частного дома для прямого нагрева воды не целесообразно. Необходима установка бойлера косвенного нагрева. И наличие постоянного электропитания. Если много источников потребления (бойлер косвенного нагрева, полы с подогревом, отопление), необходимо установить гидрострелку и распределительный коллектор.
Подробнее про гидрострелку:
Котел имеет маленькую мощность 24, 28, 35 кВт подходит для домов 50-150 м2.
Можно монтировать каскадом несколько котлов отопления частного дома и не только. Применимо в тех случаях, когда недопустима поломка например, в детском саду. Или в теплый период использовать один котел, а при необходимости подключит второй.
Есть конденсаторные котлы, они имеют мощность до 100 кВт.
Напольные газовые котлы
Напольные котлы подразделяются на:
- стальные
- чугунные
- с естественной тягой
- с дутьевой горелкой
Котлы с естественной тягой – это котлы самотечной системы, у которых нет потребности в электроэнергии.
Горелка работает на электричестве, за счет нее увеличивается мощность. Чугунные котлы отопления частного дома могут работать с различными горелками: дизельные, газовые, мазутные и т. д ., комбинированные. У горелки большой диапазон регулирования мощности от 16 до 60 кВт.
Лучше конечно чугунные котлы. У них хорошее давление, большой срок службы и КПД до 90% — поэтому более экономичны.
Стальные котлы дешевле, но у них меньше КПД. Поэтому будут большие потери энергии. А также у них меньше срок службы и слабее давление.
Разновидности подобных котлов
Из множества моделей подобных котлов можно выделить:
- проточные. Подойдет для обеспечения тех, кто использует за раз больше четырнадцати литров воды;
- оснащенные дополнительным бойлером. Обеспечивают большое количество горячей воды.
Также принято делить устройство двухконтурных газовых котлов на напольные и настенные модели.
Настенные котлы намного дешевле напольных, в чем и заключается их главный плюс. Кроме того, такие устройства довольно просто устанавливаются, что позволяет сэкономить и на монтаже. Ценителей эстетики подобные устройства привлекают возможностью вписать их практически в любой интерьер помещения. Настенные котлы более компактные, чем напольные, в чем тоже их неоспоримый плюс.
Если говорить о преимуществах напольных вариантов котлов, то первое, что стоит отметить — неимоверная мощность. Один такой газовый котел может обогреть большой дом. В отличие от настенных, напольные не нужно подключать к электроэнергии.
Также такие устройства более долговечны потому, что их теплообменники всегда сделаны из чугуна, который не подвержен коррозии. Напольные котлы могут иметь разные виды горелок. Самый популярный вид горелок — атмосферные. Они отличаются более доступной ценой, простой конструкцией и практически нулевым уровнем шума. Вентиляторные горелки более мощные, но в то же время и стоимость их намного дороже атмосферных.
Дополнительные элементы котлов
Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.
Речь идет о следующих элементах:
- Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
- Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
- Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
- Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.
Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.
Теплообменник
Долговечность теплообменника зависит от его материала. В основном пользователям приходится выбирать из двух вариантов:
Чугун
Литой чугунный теплообменник имеет толстые стенки, потому он прочен и не прогорает.
Кроме того, он мало подвержен коррозии.
Соответственно, данный вариант является наиболее долговечным — он служит порядка 25-ти лет.
Недостатков два:
- хрупкость, причем лопнуть может не только при сильном ударе, но и при резком изменении температуры;
- большой вес.
Последнее обстоятельство не позволяет применять чугунные теплообменники в настенных котлах.
Сталь
Стальной теплообменник сравнительно быстро прогорает (имеет тонкие стенки) и сильно подвержен коррозии. Кроме того, он имеет слабые места в виде сварных швов. Как результат — срок службы составляет всего 15 лет. Но зато дешев, пластичен и весит немного.
Более долговечными являются теплообменники из нержавеющей термоустойчивой стали, которые устанавливаются в моделях премиум-класса.
Тем же покупателям, кому такой котел пока не по карману, можно порекомендовать обратить внимание на стальные теплообменники с антикоррозионной защитой в виде медного покрытия внутри и особой термоустойчивой краски снаружи
Как выбрать газовый котел
По методу установки и основным принципам работы отопительные газовые котлы разделяют на группы:
- Навесные;
- Напольные;
- Конденсационные.
Каждый из видов имеет свои достоинства и, как водится, недостатки. Чтобы выбрать действительно нужную в хозяйстве вещь, надо понимать, в чем отличия разных моделей.
Котел навесной (настенный) характеризуется такими достоинствами:
- Экономичность;
- Удобство использования;
- Компактность;
- Простота монтажа.
Если к тому же рассматривать двухконтурные газовые котлы отопления, то к преимуществам моделей можно отнести не только обогрев дома, но и производство достаточного объема горячей воды для повседневного потребления. В конструкции устройства предусмотрены все элементы для отличной работы домашней котельной. Это и насос циркуляционного типа, и расширительный бак, а также предохранительный клапан, необходимые элементы системы безопасности и т.д.
Настенный газовый котел отличается компактностью и отлично вписывается в любой интерьер
Выбирая газовый котел, стоит рассматривать такие варианты, работа которых будет наиболее удобной и продуктивной для пользователя
Для навесных моделей в данном аспекте стоит обращать внимание на такие характеристики:
- Наличие принудительного отвода продуктов сгорания;
- Возможность использования разных режимов мощности для летнего и зимнего сезонов;
- Минимальная зависимость от электропитания, что позволяет оборудованию работать и при отсутствии электричества;
- Конструкционные особенности горелок, «подстраивающиеся» под изменение давления газа.
Важно! Если отдать предпочтение газовому котлу, работающему строго от электросети, то при перебоях с электричеством можно остаться не только без света, но и без тепла и горячей воды. Напольный отопительный газовый котел ценится за свою надежность, относительную дешевизну и простоту в эксплуатации
Его конструкция не меняется со временем, также как и материалы, используемые в производстве. Чаще всего можно встретить газовые котлы с теплообменниками из стали или чугуна
Чаще всего можно встретить газовые котлы с теплообменниками из стали или чугуна.
Напольный газовый котел – традиционное решение, отличающееся надежностью и отличным качеством
Основное разделение в данной группе осуществляется по типам горелок, которые бывают:
- Атмосферные;
- Наддувные (сменные).
Первый вариант является неотделимой частью конструкции котла и учитывается при формировании стоимости изделия. Атмосферные горелки просты в работе и отличаются более тихим звуком при функционировании. Но при этом профессионалы рекомендуют приобретать газовые котлы с наддувными горелками. Причин несколько:
- Более высокое КПД в работе;
- Возможность работы котла на газе или жидком топливе;
- Лучшая функциональность;
- Высокие показатели мощности – до нескольких тысяч кВт.
Для информации! Мощность газовых котлов с атмосферными горелками редко превышает 80 кВт. Также напольные котлы практически не зависят от электроэнергии, то есть автономны в работе. Раньше напольное оборудование предлагалось только как энергонезависимое. Теперь же появилось множество моделей импортного производства, которые разработаны под европейские стандарты
Поэтому крайне важно знать, какие есть на газовые котлы отзывы и рекомендации. Доскональное изучение информации поможет не ошибиться в выборе
Существенный минус для напольных котлов – это необходимость обустройства дымоотвода
Данный факт осложняет монтаж оборудования и повышает требования к качеству его установки
Существенный минус для напольных котлов – это необходимость обустройства дымоотвода. Данный факт осложняет монтаж оборудования и повышает требования к качеству его установки.
Конденсационный котел имеет КПД до 120%
Конденсационные газовые котлы идут отдельной группой, так как отличаются уникальными рабочими параметрами. По методу установки оборудование может быть и напольным, и навесным. Однако конструкция котла позволяет добиваться от него КПД, превышающий 100%-ый порог. Это делает конденсационные устройства самыми экономичными из всех предлагаемых на рынке моделей.
Принцип работы

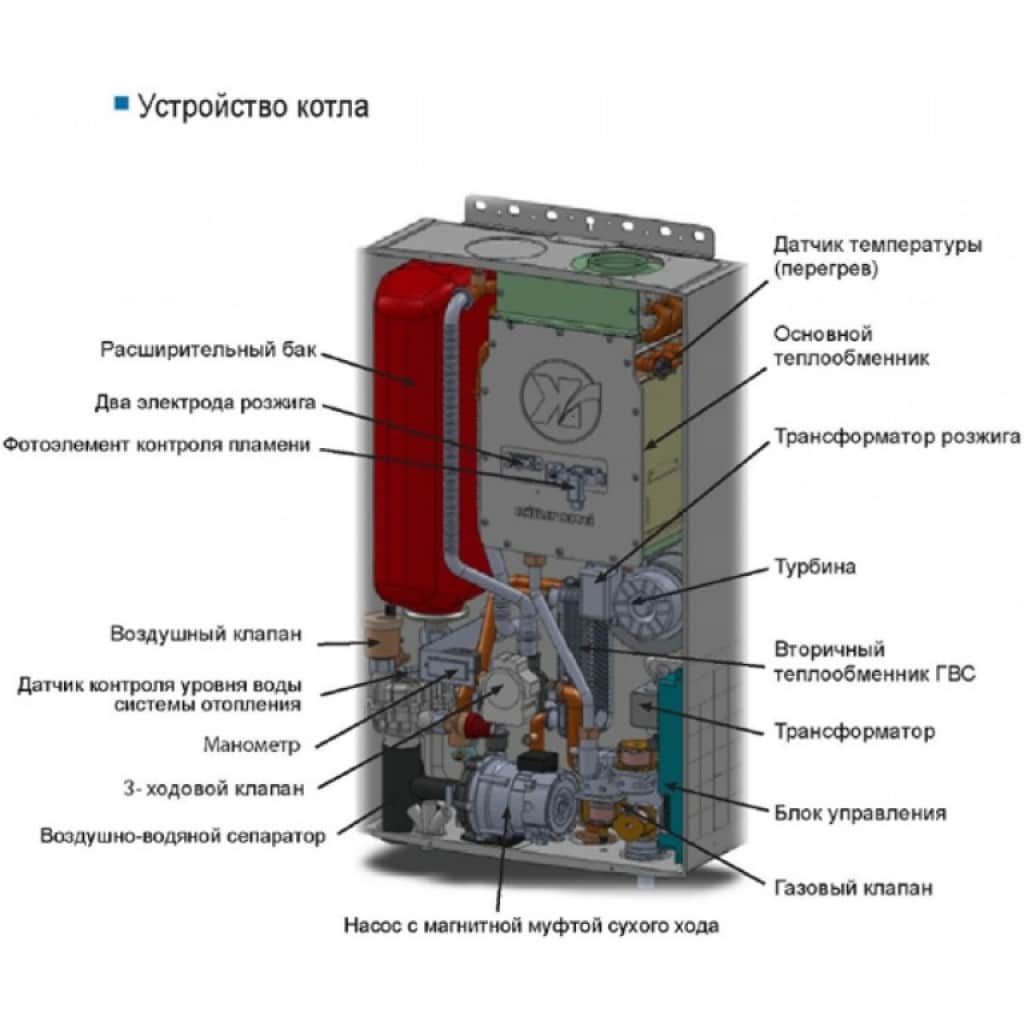

Двухконтурный газовый котел работать может в двух режимах — отопления и подогрева воды. В самом котле есть два контура, по которым движется теплоноситель. Один из них — с первичным теплообменником — работает на отопление, второй — с пластинчатым теплообменником — на подготовку воды ГВС. Переключение происходит при помощи трехходового клапана.
Точный режим работы двухконтурного котла закладывается производителем, но обычно механизм работы на отопление такой:
- При понижении температуры в помещении ниже определенного уровня, автоматика передает сигнал на включение циркуляционного насоса. Теплоноситель начинает движение, создавая разряжение в обратном трубопроводе. Одновременно включается горелка.
- Протекая через теплообменник теплоноситель нагревается, разнося тепло по системе.
- Оббегая радиаторы, он остывает и возвращается на вход котла с более низкой температурой.
- Снова нагревается, проходя через теплообменник.
При достижении заданной температуры (есть контроль по температуре теплоносителя, есть — по температуре помещения), горелка отключается, теплоноситель еще некоторое время циркулирует, подгоняемый циркуляционным насосом (режим постциркуляции). Когда температура теплообменника падает до определенного уровня, циркуляционный насос останавливается. Котел не работает до тех пор, пока температура находится в пределах нормы. Как только она становится на 1°C ниже установленного предела, котел снова включается.
С некоторыми вариациями этот алгоритм работы повторяется в разных котлах. При подогреве воды для бытовых нужд все происходит примерно также, только сигналом к включению горелки является появление расхода воды в контуре. То есть вы открываете кран горячей воды, зажигается горелка. Только при таком режиме работы трехходовой клапан переключается и замыкает теплоноситель внутри котла. От горячего теплоносителя нагревается вторичный теплообменник, а от него — подогревается проточная вода. Нагрев прекращается при перегреве воды (когда достигнуто пороговое значение) или после того, как кран закрыли. Горелка гаснет, циркуляционный насос отрабатывет до тех пор, пока не остынет теплообменник, потом отключается.
