Установка вентилятора в ванной своими руками: схемы, инструкции

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй – это питание приходящее с распредщитка (Гр.Осв)

третий – идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L – к клемме с аналогичной маркировкой

фазу таймера вентилятора – на средний контакт с надписью Т

нулевую – на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Установка вентиляционной системы в ванной комнате

Если рынок вентиляционного оборудования был вами изучен досконально, и модель вытяжки для ванной комнаты куплена, то переходите к процессу подключения вытяжного вентилятора. Схема подключения вытяжки проста, и если следовать инструкциям, то монтаж вентилятора для санузла не составит труда.

Схема подключения вентилятора в ванной

В первую очередь следует убедиться, что к вентиляционной шахте подведена проводка, иначе вытяжной вентилятор с таймером не будет подключен к электросети. Если кабель электросети в наличии и он работоспособен, то переходите к проверке вентиляционной шахты, в ней не должно быть мусора и грязи. Если же после осмотра вентиляционного канала были обнаружены элементы, затрудняющие отток воздуха, то устраните их, если самостоятельно это сделать нет возможности, то обратитесь в специализированную службу. Теперь проверьте диаметр вентиляционной шахты и самой вытяжки, они должны совпадать. Если все эти показатели в норме, то приступайте к установке вентилятора с таймером. А если вы выбрали вытяжной вентилятор с датчиком влажности, то это будет дополнительным плюсом в борьбе с влагой и сыростью.
Для начала снимите декоративную насадку с вентилятора. Далее, подключите кабель к вытяжке. Процесс этот несложный, главное не перепутать фазу и ноль. Еще один важный момент. Во время монтажа вентилятора в санузле, выключите электричество в квартире.
После того как кабель был подключен к вытяжке, ее устанавливают в вентиляционный канал. Это делают при помощи саморезов, которые производители иногда кладут в комплект с вытяжкой либо при помощи клея герметик. Если у вас в ванной комнате лежит кафель, то в этом случае рекомендуют воспользоваться клеем, иначе есть риск повредить плитку.
Перед тем как устанавливать декоративную крышку, произведите проверку проделанной работы, и испытайте вентилятор. Если все этапы монтажа были проведены правильно, то вытяжка будет работать исправно. Теперь установите защитную крышку и все готово.

В том случае, если нет возможности подвести проводку в вентиляционную шахту, то не стоит расстраиваться, из такой ситуации также есть выход. В таких санузлах вентилятор подпитывается через лампочку. Кидается кабель и подключается один его конец к лампочке, а другой к вытяжке. Чтобы кабель не было видно его прячут в короб. В этом случае вентилятор будет включаться вместе со светом, и выключатся так же.

Как вы видите, схема подключения вентилятора в санузле очень проста, и не требует найма специализированной бригады.

А если вы только проектируете собственный дом, то уделите больше внимания вентиляционной системе ванной комнаты. Правильней всего установить в санузле окно, через которое, свежий воздух попадет в комнату. А если вентиляция в доме спроектирована верно, то в нем не будет место сырости и грибку, а воздух будет свежим.

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

Подключение через двухклавишный выключатель

Еще один годный вариант – это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

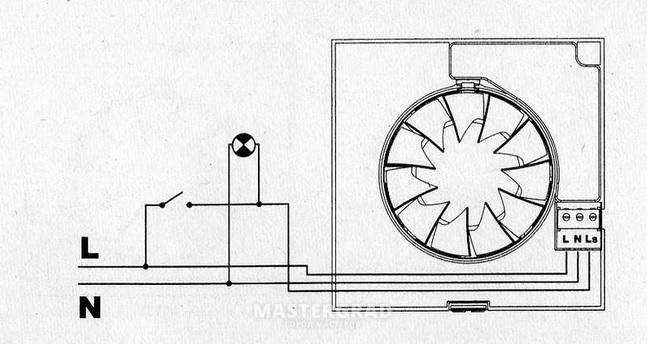

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и “подводные камни”. Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется “полярность”.

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Ошибки подключения

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

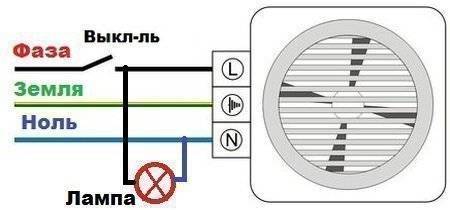

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.
