Монтаж
После того как вы завершили изготовление всех элементов конструкции ворот, можно приступать к их установке.
Алгоритм монтажа тоже довольно простой:
- Для начала необходимо установить каркасные рамы. Они прикрепляются к откосам гаражного проема с помощью длинных металлических штырей (15-20 см).
- Выступающие снаружи излишки штырей обрезаем, шлифуем и маскируем краской, чтобы в дальнейшем они не мешали закрывать двери.
- Теперь нужно соединить внутреннюю и наружную обрешетки посредством железных пластин-перемычек.
- Остается навесить створки на петли и оценить готовую работу.
Для большего удобства эксплуатации распашные ворота можно оснастить специальным приводом, работающим от электричества – это позволит сделать их автоматическими. Схема действия такого устройства основана на использовании направляющих из профиля, приходящих в движение за счет электродвигателя.
Складные и поднимающиеся рулонные ворота также можно смонтировать самостоятельно, если есть готовые механизмы открывания-закрывания (створки, сдвижные части, планки, ролики и фиксаторы), которые продаются в строительных магазинах. От вас потребуется лишь изготовить раму и собрать конструкцию, в соответствии с прилагаемыми инструкциями, а также выполнить ее уплотнение.

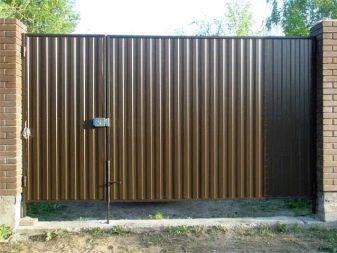

Для установки откатных ворот не потребуется даже рама. Все, что нужно – сделать из профлиста и уплотнить большую створку. При желании в ней можно вырезать калитку. Монтаж же сводится к расположению деталей фурнитуры согласно инструкции.
Работы по регулировке
Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:
- Фиксация кронштейнов, установленных в нижней части ворот.
- Закрепление шпонки на полотне.
- Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.
После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.
Выполняем монтаж самостоятельно
Если общая стоимость проекта получилась слишком большой, можно снизить ее за счет личного выполнения отдельных рабочих операций. Этот перечень описывает стандартные действия в ходе монтажа соответствующей конструкции:
Создание чертежей и списка комплектующих деталей с учетом особенностей строительного объекта, индивидуальных требований.
Чем подробнее конструкторская документация, тем проще правильно реализовать планы
- Приобретение и доставка инструментов,элементов металлической конструкции, материала для зашивки.

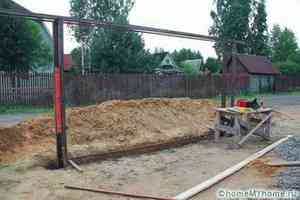

- Строительство столбов ворот и фундамента для установки основной опорной части с электроприводом.

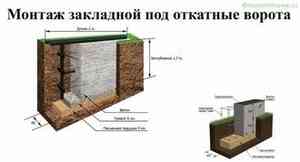

Монтаж закладной под откатные ворота
- Изготовление ворот.
- Монтаж составных частей, проверка работоспособности.

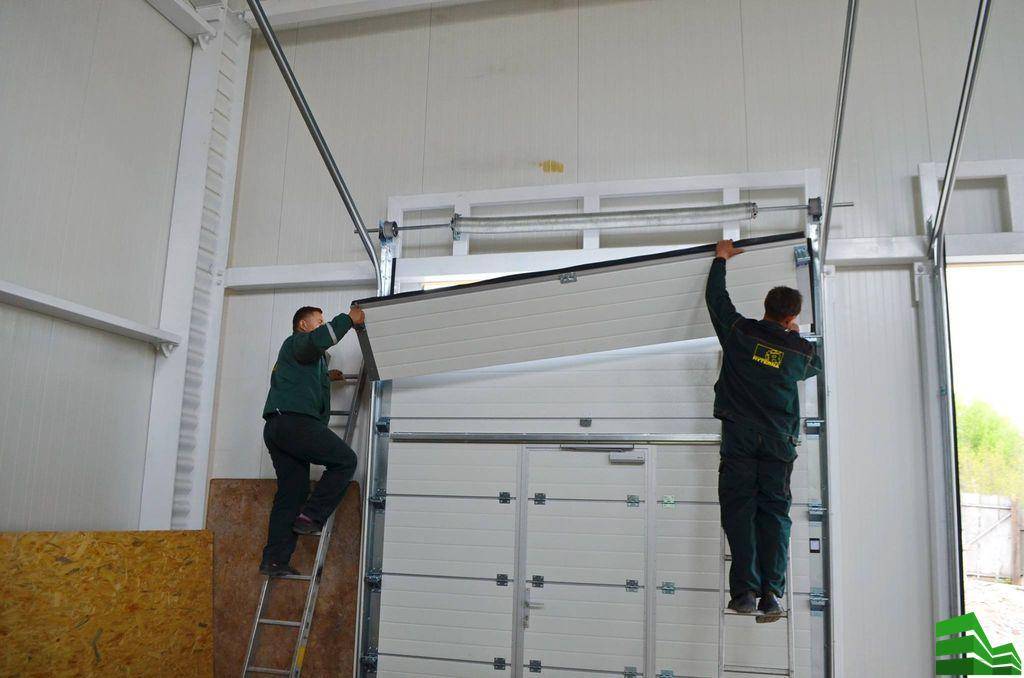

В одиночку сборку сложной конструкции выполнить трудно
Полезный совет! Автоматику для распашных ворот своими руками настраивают в точном соответствии с инструкцией производителя. Привод выбирают с запасом 15-20% по весу конструкции, превышающим установленные номинальные нагрузки.
Стоимость
Каждого владельца гаража, который решил сменить старые распашные ворота на секционные, интересует вопрос: сколько будет стоить конструкция? На рынке можно найти разнообразные модели от многочисленных производителей. Конечно же, изделия с коваными деталями, элементами авторского дизайна или из дорогих материалов обойдутся намного дороже обычных моделей.
Самыми популярными являются секционные ворота стандартного подъема. Они окрашены в разные цвета. Любой желающий может подобрать цвет под интерьер, нанести рисунок или сделать покрытие «под дерево». Но эти «украшения» увеличивают цену на 30-40%.
Желающие сэкономить могут сделать ворота самостоятельно. Для этого придется купить необходимый материал. Можно приобрести готовые комплекты и просто собрать конструкцию дома. Стоимость такого набора – на 20-25% ниже цены готовых конструкций.
Монтаж секционных ворот в гараже — все тонкости установки
Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича
И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. В одни руки справиться будет тяжелее, но и это возможно
Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно
В одни руки справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
высокий подъем — прибавить надо 65 мм и 850 мм.
При стандартном монтаже установка секционных ворот не затрагивает проем
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Про выбор высоты подъема читаем в этой статье.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие
Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило
Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Этапы установки
Процесс установки секционной системы ворот, включает ряд последовательно выполняемых этапов, который четко прописаны инструкцией. Их нужно выполнять один за другим, не забегая вперед, только так можно гарантировать соблюдение технологии и беспроблемную дальнейшую работу механизма.
Секционная конструкция ставится по такому плану:
- Удаление или укрепление существующего покрытия (при необходимости).
- Проверка горизонта пола (погрешность может быть максимум миллиметр).
- Нанесение разметки для дальнейшего крепления направляющих элементов.
- Фиксация профилей, проходящих по вертикали. Для этой цели используют саморезы на длинных ножках.
- Основываясь на расположении вертикальных элементов, ставят горизонтальные. Они должны образовывать прямой угол, иначе полотно не будет двигаться надлежащим образом.
- Секции собирают.
- Замеряют все параметры.
- Проводят выравнивание с использование металлических прокладок. Доски или строительную пену использовать строго запрещается.
- Закрепить механизмы управления.
- Проверить точность замеров, зафиксировать все элементы.
- Поставить пружины.
- Установить и закрепить ограничители.
Крепление направляющих
Монтаж секционных ворот своими собственными руками начинается с крепления рельсов, определяющих направление движения полотна. Чтобы соблюсти необходимую вертикаль, карандашом размечают те точки, где будут зафиксированы профили. Если конструкция отличается большими параметрами, каркас нужно предварительно собрать, разложив его по поверхности пола. Когда размеры стандартные, можно проводить поэтапный сбор:
- Поставить к проему нижнюю часть.
- Вертикальные профили крепят к полотну, затем фиксируют всю конструкцию к стене.
- Оставить по 3 см между профилем и панелью, чтобы створка легко двигалась.
- Закрепить угловые элементы с помощью саморезов на верху проема.
- Вставить и укрепить нижние рельсы.
- Перпендикулярно вертикальным элементам, расположить горизонтальные составляющие.
- Стыки скрепить, закрутив болты на соединительных пластинах.
- Поставить профили, используя уплотнители, чтобы обеспечить их плотное прилегание.
Сборка секций полотна
Когда несущие части уже закреплены, производится сборка полотна:
- все секции фиксируют с использованием петель;
- при необходимости, делают отверстия сверлом, их диаметр должен составлять 4 мм, глубина проникновения — 30 мм;
- саморезами фиксируют плоскость, ролики крепят к нижней панели;
- рельсы монтируют следующими;
- нащельник скрепляют с верхней панелью;
- материал выравнивают согласно расположению кронштейнов.
Установка механизмов
Монтаж гаражных ворот требует размещения, закрепления тех устройств и механизмов, что обеспечивают их функционирование.
Этот процесс проходит так:
- с помощью концевых кронштейнов, выставить торсионную систему;
- смонтировать пружины, расположив его над проемом, в центре;
- развести пружины, прикрепить вал;
- болтами крепят пружины;
- кронштейнами регулируют степень натяжения тросов;
- ставят ограничители, регулирующие ход конструкции;
- проводят монтаж привода электрического типа.
Крепление аксессуаров и проверка хода
Когда все основные элементы уже установлены, нужно закрепить дополнительные составляющие сверху полотна. Для удобства использования ставят ручки, чтобы повысить надежность крепят замки, засовы.
Их фиксация должна осуществляться максимально плотно, чтобы во время постоянного функционирования, механизмы не расшатывались.
Завершив все предыдущие действия, работу конструкции проверяют. Ворота несколько раз открывают, закрывают ручным образом. Это необходимо для проверки хода полотна. Во время этого процесс не должно быть слышно никаких звуков, а именно скрипа, сука, зацепов за выступающие элементы.
Самодельный разборной портал
Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.
Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.
Конструкция створок с цельным полотном
Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:
- Опорная коробка.
- Рулонное полотно.
- Направляющие.
- Петли.
- Валы.
- Регулирующие баланс пружинные системы.
- Подвесы.
- Уплотнительная прослойка и др.
Опорный короб
Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.
Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.
Дверное полотно
Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.
Монтаж направляющей для портала
Открывающий механизм
Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.
В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.
Специальная направляющая передвижения конструкции
Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.
Установка потолочных профилей
Здесь немного другая система монтажа направляющих. Детали закрепляют на перекрытиях гаража телескопическими подвесами. Они оснащены прорезями и винтом, который облегчает регулировку высоты конструкции.
Подвесные изделия делят на несколько типов, которые используют для разной величины притолоки. Если высота до потолка от верхушки проема 30 см, то применяют стандартный комплект для низкого монтажа CS1. Для других размеров притолоки предназначены такие варианты: CS2 — 50 см, CS3 — 80 см, CS4 — 150 см.
Детали прикрепляют к перекрытию, устанавливают на нужную высоту, излишки отрезают, но оставляют 2 см длины материала немного ниже крепежного болта. Потолочные профили имеют изгиб. Процесс закрепления:
- К двум профилям монтируют полудугу так, чтобы не было зазоров. Она предназначена для перемещения роликов. На обеих деталях совмещают отверстия, вставляют болты и затягивают их.
- Изготовленные горизонтальные изделия для подъемных ворот закрепляют к опорам. В качестве закрепителей выступают пластины, оснащенные отверстиями. На потолочных направляющих останутся свободные концы, их соединяют перемычкой. Отверстия в элементах выравнивают между собой, вставляют фиксаторы и закручивают их.
- Конструкцию ровняют по уровню и ставят распорку под закрепленную перемычку. Высоту регулируют рулеткой. Подпоркой послужит простая деревянная планка. Фиксируют изделие струбцинами. Направляющие на потолке устанавливают предельно ровно. Монтируют их парами. Первую прикрепляют от проема в длину 30 см, а вторую — 90 см.
Опоры
До начала монтажа ворот требуется подготовить опоры (столбы), поскольку они должны будут выдержать нагрузку в процессе эксплуатации максимально долго. К распашным воротам подходят опоры, выполненные из:
- дерева;
- железобетона;
- металла.
Сравнительно легкие створки (не более 30 кг) можно вешать на стойки из деревянного бруса сечением 100х100 мм. Альтернативой ему оказываются бревна диаметром 160 мм. Когда полотно имеет массу больше 30, но меньше 80 кг, правильнее будет использовать бетон либо трубы диаметром от 120 и толщиной от 4 мм. Если выбирается брус, его сечение должно составлять минимум 140х140 мм, бревна менее 20 см также непрактичны.
Отсюда следует, что искать универсальный вариант не следует, он должен подбираться под решение конкретной задачи. Необходимо позаботиться еще и о том, чтобы опоры для ворот и для забора совпадали между собой стилистически и технически. На песчаном, мягком или периодически заболачиваемом грунте выемки нужно связывать траншеей и создавать армированные перемычки между соединяемыми элементами.
Нельзя работать с опорами до полного застывания бетона. При перекашивании столба его вынимают и создают закладку заново.
