Установка полотенцесушителя в ванной: устанавливаем своими руками в ванной комнате, видео

Особенности монтажа электрической сушки

Процедуру подключения змеевика электрического типа следует рассмотреть отдельно. В данном случае важнейшим этапом этой процедуры является правильное подключение к электросети, благодаря чему риск воспламенения или короткого замыкания будет минимальным. По этой причине приведенные ниже действия обязательны:

  1. заземление змеевика;
  2. его подключение через специальный прибор защитного отключения, который в быту называют просто «автоматом».

А если планируется подсоединение изделия к розетке, которая расположена прямо в ванной комнате, то она (розетка) обязательно должна быть с влагозащитным корпусом. Проще говоря, ее следует утопить в стену, а оставшееся снаружи отверстие должно закрываться при помощи специального изоляционного колпачка.

Если вы внимательно прочли информацию, которая была приведена в данной статье, то установка полотенцесушителя в ванной своими руками не вызовет никаких трудностей.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

  1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.

  2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.

  3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.

  4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

8 Установка комбинированного устройства

К комбинированному полотенцесушителю внизу слева подсоединяется электронагревательный элемент с термостатом. Вверху слева осуществляется подсоединение устройства к подводящему стояку. Крепление для полотенцесушителя такого типа должно быть достаточно надежным. В остальном устройство монтируется вышеописанным способом.

Из-за высокого энергопотребления устройство подключается к электросети только через отдельную розетку, соединенную со щитком напрямую при помощи специального кабеля. Такая проводка требует обязательной установки заземления и устройства аварийного отключения.

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.

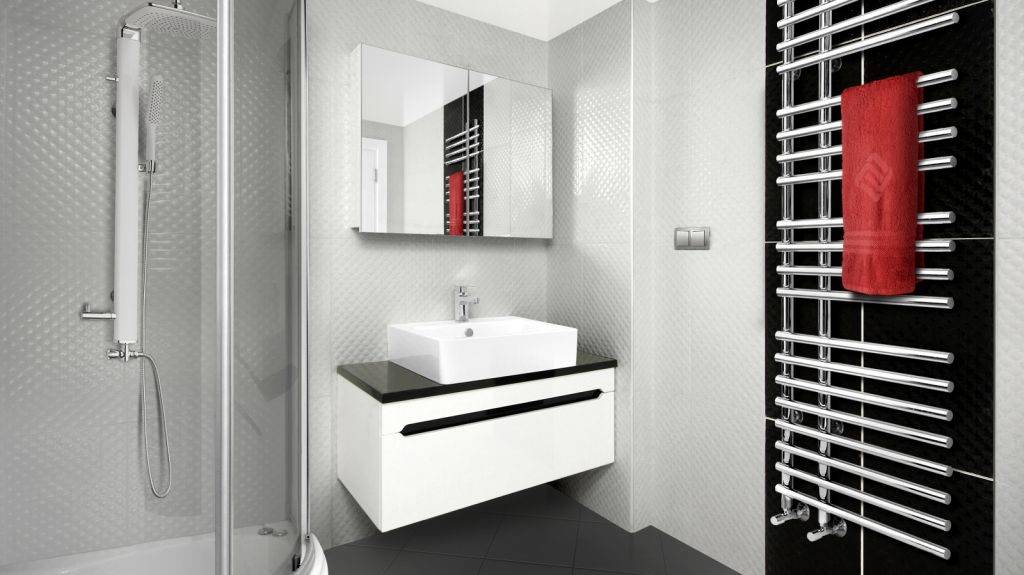

  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Выбор нового полотенцесушителя

Существуют три вида сушилок, которые работают по разным принципам подачи тепла в ванную комнату.

  1. Водяные – присоединяются к системе подачи отопления или горячей воды. Этот вариант выгоден тем, что позволяет минимизировать плату за коммунальные услуги.
  2. Электрические − независимы от подачи отопления и горячей воды и долговечны (нет коррозии). Легко устанавливаются в удобном месте, главное, чтобы рядом был источник питания.
  3. Комбинированные − представляют собой сочетание предыдущих 2 типов: в отопительный сезон по контуру циркулирует горячая вода, а в периоды без отопления есть возможность включить ТЭН для подогрева воды.

По типу конструкции устройства делятся на:

  1. Горизонтальные – по конфигурации змеевика.
  2. Вертикальные − выполнены в форме лестницы с перемычками.

При выборе электического полотенцесушителя для ванной нужно учитывать:

  1. Вилка и провод должны быть выполнены с соответствующим уровнем защиты.
  2. Наличие годовой гарантии от продавца и изготовителя, а также сертификата и качественной упаковки устройства.
  3. Необходимая мощность полотенцесушителя в ванной напрямую зависит от размеров отапливаемого помещения.
  4. Приобретать электрический прибор исключительно с заземлением, что позволит избежать электрического удара даже в случае короткого замыкания или неисправности.

Для большой ванной комнаты нужно выбирать более мощное устройство, которое позволит поддерживать необходимую температуру. Для маленькой — можно выбрать маломощный прибор.

Также установку полотенцесушителя в ванной можно сделать самостоятельно, только для начала нужно промониторить всевозможные фото и видео уроки, которые помогут быстро, а главное, надежно и правильно установить или заменить.

Современный подход к замене полотенцесушителя в ванной не исключает подключения системы аквасторож.

Электронно-механическая система «Аквасторож» состоит из трех обязательных компонентов – контроллера, шарового электрокрана и датчика протечки «Аквасторож», предназначена для информирования пользователя о протечке воды и минимизации последствий аварии в системе водоснабжения.

Принципы при установке

Решая, как установить полотенцесушитель в ванной своими руками, стоит учесть несколько важных моментов:

  1. Диаметр трубы полотенцесушителя не должно быть меньше диаметра трубы стояка. Можно использовать идентичный размер или больше. Так вода будет циркулировать без помех.
  2. При выборе способа установки убедитесь, что он не нарушает гидравлические нормы. Так вы избежите последствий ошибки, таких как низкая эффективность работы или нарушения водоснабжения из-за задержки воздуха в стояке.
  3. Перед тем как сделать полотенцесушитель, определитесь, к какой трубе он будет подсоединен. Вариант с отопительной системой чреват тем, что в летние месяцы он работать не будет. Подобной проблемы не будет, если подогрев воды в доме осуществляется бойлером. Поэтому чаще выбор падает на трубу горячего водоснабжения.
  4. Если вы планируете установить запорные механизмы, чтобы отключать полотенцесушитель в период ненадобности, сделать их нужно так, чтобы не блокировать стояк. Результатом может стать прорыв трубы или возможное затопление соседей.
  5. Решая, на какой высоте вешать полотенцесушитель, стоит учесть длину вещей, которые вы планируете разместить на нем. Но если прибор будет находиться слишком высоко, его будет неудобно использовать.

Советы по установке

  • В многоквартирных домах хозяева своего жилья проводят подсоединение полотенцесушителя к трубопроводу подачи горячей воды. Он становится частью системы, петлей трубопровода, и ошибки в его монтаже приведут к сбою в работе системы водопровода не только в квартире, но в подъезде всего дома. Подключение полотенцесушителя к системе отопления практикуется в странах Европы. Поэтому модели зарубежного производства не подходят для подключения в квартирах. Рекомендуется выбирать отечественного производителя. Не стоит пренебрегать стандартам ГОСТа. В домах частного владения устанавливаются полотенцесушители любого бренда.
  • Для подключения подбираются элементы системы из одного материала. В противном случае возникает электролитическая коррозия. Последствия этого явления – поломка устройства за короткий промежуток времени. К трубопроводу из пластика подсоединяются конструкции, изготовленные из разных материалов.
  • Желание иметь работающий полотенцесушитель круглый год будет возможным, если установить комбинированную модель. Подключение к системе отопления ограничивает время эксплуатации установки отопительным сезоном.
  • Монтаж конструкции к нижним патрубкам системы уменьшает его мощность на 10 %.
  • При подключении модели «лесенка» применяется диагональное, боковое (верхнее или нижнее), вертикальное (левое или правое) подсоединение к водопроводу. Выдерживается межосевое расстояние в пределах 500 мм.
  • Если полотенцесушитель устанавливается при строительстве жилья или капремонта, то выбирать его модель можно без учета посадочного места. Когда монтаж проводится в действующую водопроводную систему, то при покупке модели учитывается существующая разводка, расстояние между отводами.
  • Если не совпадают диаметр подключения труб водопровода и конструкции, то приобретаются переходники.
  • Нельзя выбирать модель с меньшим диаметром труб, чем в самой системе подачи воды. Высокое давление жидкости в зауженном месте приведет к аварийной ситуации.
  • Если монтаж проводится к стояку, то в качестве соединительного элемента приобретаются «американки». Это разъемное соединение. С его помощью вся конструкция быстро снимается.
  • В случае экстренного ремонта, когда потребуется демонтаж конструкции, возникает необходимость отключать полотенцесушитель. Чтобы не оставить всю квартиру без воды, на стояке монтируются шаровые краны и байпас на полотенцесушитель (перемычка).

Установка настенного полотенцесушителя – выбор способа

Для того чтобы установить данное устройство у себя в ванной, первым делом необходимо подобрать правильный способ подключения. Если, вы вдруг решили заменить старый на новый, то в этом случае придется проконсультироваться с мастером. Он поможет подобрать вам правильную модель. Диаметр должен обязательно соответствовать прежней модели. Стоит заметить, если происходит так, что представленные трубы в ванной приспособлены в стену и выходы видны только снаружи, то в данном случае можно подбирается устройство и создается боковое подключение. Устанавливать данное устройство происходит не легким путем. Однако, внешний вид будет смотреться красивее.

Чтобы установка полотенцесушителя проводилась правильно, следует изолировать соединения друг от друга. Так как работа достаточно кропотливая. И данный процесс необходим для устранения протечек.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

  • обеспечение обогрева ванной комнаты без применения радиаторов;
  • удобное использование независимо от времени года;
  • возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

  • возможность использования устройства в качестве основного обогрева ванной комнаты;
  • невысокие затраты монтажа;
  • применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

  • бесперебойное использование при круглогодичной подаче горячей воды;
  • простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

  • для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
  • ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Как изготовить байпас?

Прежде, чем начать монтаж полотенцесушителя, рекомендуется изготовить байпас. Это труба, по которой будет поступать вода, если отключить доступ к змеевику. Байпас монтируют с помощью двух тройников. Кроме этого, необходима труба со сгоном. На байпасе монтируют три вентиля: два в местах подключения полотенцесушителя, ещё один — чтобы перекрывать поступление воды в байпас.

Такое нехитрое устройство поможет выполнять последующий демонтаж полотенцесушителя, не отключая подачу воды в систему. В обычном режиме вентиль байпаса находится в закрытом положении, а два других остаются открытыми.

Последовательность установки полотенцесушителя

Остановимся более подробно на том, как поменять полотенцесушитель в ванной своими руками. Удалив пришедшее в негодность оборудование, монтаж змеевика выполняют по такому алгоритму:

Приварить к концам труб резьбу, ее диаметр должен составлять пол дюйма.

Для получения необходимого расстояния к резьбе прикручивают экопластовые фитинги, к которым паяют трубы.

К одной и второй трубе следует напаять фитинги, имеющие наружную и внутреннюю резьбу.

Используя кронштейны необходимого диаметра, монтируют полотенцесушитель.

Монтаж следует проводить тщательно, обязательно обращая внимание на то, чтобы сушилка была расположена ровно, поскольку даже незначительный ее перекос нарушит эстетическую привлекательность интерьера

Как установить змеевик, если его конструкция не предусмотрена?

Иногда разводка труб в ванной комнате выполнена таким образом, что не предполагает монтаж полотенцесушителя. Тогда его врезают в систему водяного отопления. Если она представлена металлическими трубами, то в установленных местах делают врезку тройника, от которого идут экопластовые отводы.

Важное замечание! Пайка должна производиться без резких изгибов, чтобы не препятствовать прохождению воды. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму

Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму.

Обустройство ванной комнаты полотенцесушителем целесообразно и по той причине, что позволяет более эргономично расходовать ограниченное пространство помещения. Конструкцию змеевика часто дополняют полочками и вешалками, что делает его более функциональным.

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания

Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора

Инструменты и комплектующие

В зависимости от типа выбранного устройства перечень инструментов варьируется, также он зависит от выбранного способа установки. Стандартный набор:

  • разводной ключ;
  • нож для резки труб из полипропилена;
  • аппарат для сварки труб;
  • кронштейны;
  • шаровые краны;
  • фитинги.

Для установки электрического типа оборудования дополнительно понадобится дрель со свёрлами и насадками для штробления стены и врезки розетки. Основные комплектующие:

  • разъёмный удлинитель для регулировки расстояния между устройством и стеной;
  • уголок необходим для надёжного соединения оборудования с системой отопления;
  • тройник соединяет полотенцесушитель со стояком;
  • американка это кран, который нужен для регулировки снабжения прибора;
  • стяжная муфта, с её помощью соединяют трубы, имеющие различные диаметры.

Как подобрать водяной полотенцесушитель

Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели

При выборе полотенцесушителя следует обратить внимание на следующие параметры:

  • материал изготовления;
  • форму и габаритные размеры.

Из каких материалов изготавливаются полотенцесушители

Для изготовления полотенцесушителей преимущественно используются:

  • черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
  • нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
  • медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.

Разновидности сушек для полотенец в зависимости от материала изготовления

Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

Выбор формы и габаритных размеров полотенцесушителя

Следующие параметры выбора – это форма полотенцесушителя и его размеры.

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

Разнообразие форм сушилок для полотенец

Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

Полотенцесушитель с полкой

Какой лучше? При выборе формы и размеров следует учитывать:

  • размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
  • дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
  • способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.

Подбор сушки по типу подключения

Наиболее полярные марки

Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:

  1. «Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

Полотенцесушитель от компании Терминус

  1. Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;

Полотенцесушитель с возможностью вертикального и горизонтального подключения

  1. Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;

Хромированные полотенцесушитель

  1. Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;

Надежный и оригинальный полотенцесушитель по низкой стоимости

  1. аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.

Где установить в ванной комнате?

Чтобы правильно выбрать место для устройства, нужно учесть требования к высоте установки, которые указаны в СНиП. Если отмерять от уровня пола, то высота должна быть 120 см. Измеряя расстояние до сушилки от предметов интерьера или сантехнического оборудования, нельзя устанавливать устройство (электрического или комбинированного типов) ближе, чем на 60 см к ним.

Если по каким-то причинам невозможно выдержать подобные рекомендации касаемо высоты установки, то устройство устанавливается на высоте 95 см и выше, но не стоит его закреплять на расстоянии 170 см от пола и больше.

Внимание! В СНиП есть предписание о том, что нужно устанавливать стиральную машину под полотенцесушителем. Если стиральная машина имеет вертикальную загрузку, то стоит позаботиться о том, чтобы устройство не задевало трубы

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
