Установка в колодец
Монтаж погружного насоса в колодец — процедура не самая сложная, как показывает, например, следующее видео:
Поэтапная инструкция:
Земляные работы
Начать монтаж зимнего водопровода следует с подготовки траншеи для его прокладки от колодца к дому. Дно траншеи необходимо тщательно выровнять, освободив от острых торчащих камней, и отсыпать песчаной подушкой толщиной не менее 10 см.
Подготовка ввода трубы в колодец
В бетонном кольце нужно подготовить аккуратное отверстие. Взяв кусок трубы, небольшой длины, на одном её конце укрепить отвод‑уголок, который будет соединяться гибким шлангом с выходным патрубком насоса. На другом конце — укрепить соединительную муфту для основной трубы. Выполнив ввод этой заготовки в колодец, её следует надёжно закрепить, а отверстие тщательно герметизировать, исключив проникание через него в грунтовых вод.
Прокладка водопровода
Подобным же образом следует подготовить ввод трубопровода внутрь дома. Затем, отрезав трубу требуемой длины уложить её в подготовленной траншее, соединив с муфтами на вводе в колодец и в дом. Электрический питающий кабель во избежание повреждения следует проложить в пластиковой трубе.

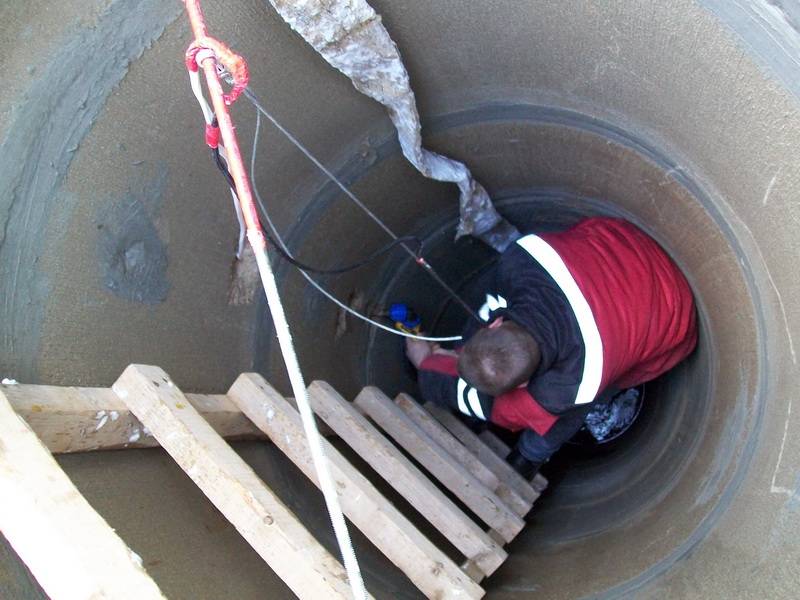

Монтаж
Соединение устройства с трубопроводом внутри колодца лучше выполнить гибким шлангом, чтобы легче было поднимать его на поверхность для ремонтно‑профилактических работ. Если на выходном патрубке не предусмотрен обратный клапан, его нужно приобрести и установить отдельно.
Для подвески аппарата в колодце необходимо прочно закрепить на его верхнем кольце кусок металлического профиля, к которому будет привязан удерживающий трос.
Насос не должен располагаться на самом дне, а не менее, чем в 1 м от него. Для подъёма его на поверхность можно предусмотреть ворот, лебёдку либо другой механизм.
Электрокабель на подвесе устройства не должен быть натянут, имея небольшую слабину.
Ни в коем случае нельзя подвешивать агрегат ни за электрокабель, ни за водяной отводящий шланг.
Подключение гидроаккумулятора и автоматики
Завершив все наружные работы в траншее и колодце, можно выполнить подключение трубы к гидроаккумулятору на входе домашнего водопровода.
Соединение следует выполнить через запорный вентиль. Также неплохо смонтировать в системе реле «сухого хода», защищающее устройство от повреждения при отсутствии воды в колодце.
На входе домашнего водопровода также стоит установить фильтры грубой и тонкой очистки воды от железа.
Подробнее о том, как подключить погружной насос к гидроаккумулятору смотрите видео:
Крепление насоса в колодце
Чтобы подвесить насос в колодце нужно сварить крепежную раму. Размеры колодезных колец могут отличаться, что влияет на длину опорного плеча рамы. В идеале оно должно доходить до самого центра, то есть равняться радиусу бетонного кольца. Рама крепится на полтора метра ниже уровня грунта, в том месте, где водопроводная труба проходит сквозь стенку колодца.
Отверстие в стенке колодца просверливать ниже глубины промерзания грунта. В него вставляется пластиковая гильза большего диаметра, чем подающий воду шланг. Все стыки обрабатываются герметиком.Чтобы закрепить насос в колодце к раме используется капроновый трос, металлический с цинковым покрытием или из нержавейки. Диаметр 2 мм. Для надежного крепления используются зажимы duplex. Главное, чтобы трос не терял своих характеристик при длительном контакте с водой.
Важные элементы обвязки насоса:
1.тройник с шаровым краном – устанавливается как можно ближе к опорной раме, так чтобы к нему было удобно добраться. Шаровой кран нужен для слива воды из системы при необходимости;

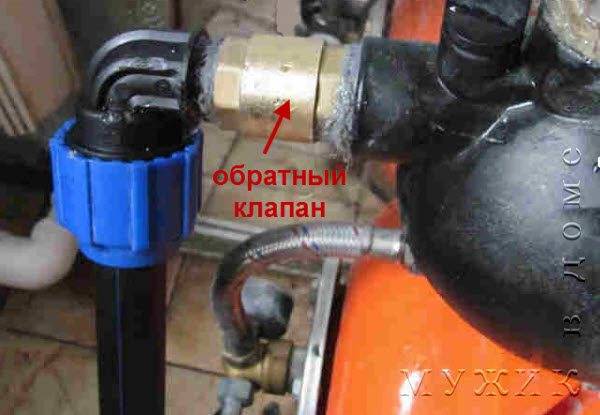

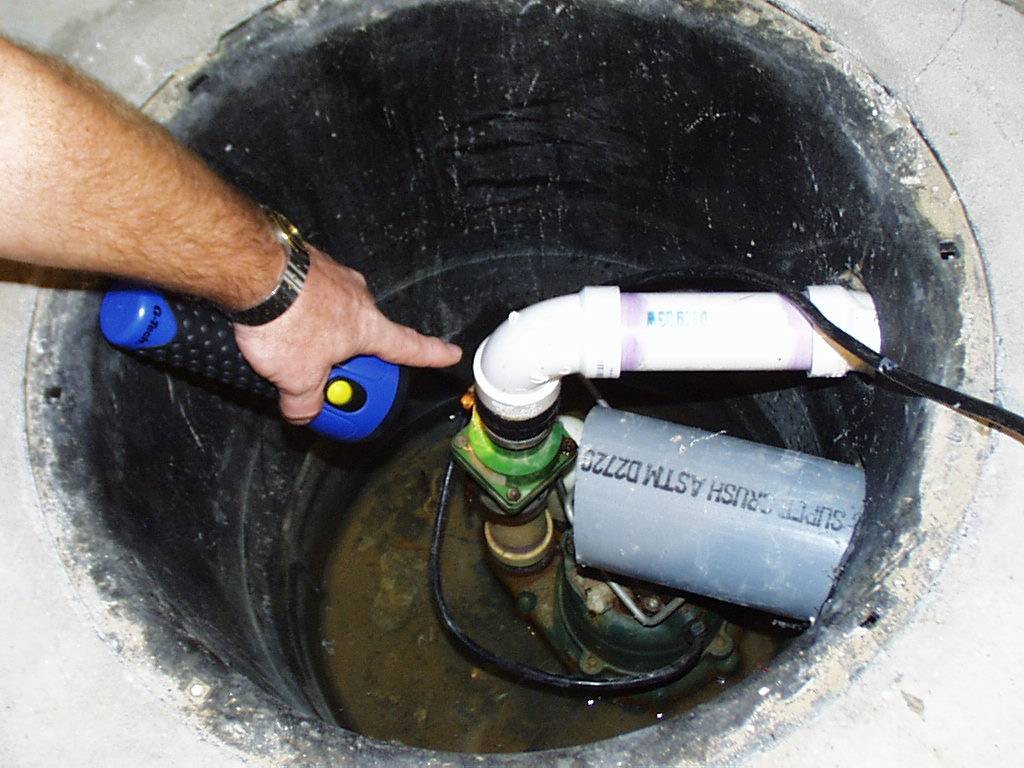

2.обратный клапан – устанавливается сразу перед насосом. Нужен для того, чтобы вода из шланга не пошла обратно в насос.
Важно подобрать хороший шланг, чтобы выдерживал давление и не передавал вибрации на узлы соединения и трубы, уложенные в земле
Плюсы обращения в нашу компанию
- Профессионалы ВОДОСНАБ обладают специализированным образованием, проходят дополнительные профильные курсы по внедряемым новшествам на рынке услуг водоснабжения;
- На протяжении 10 лет мы находим подход к каждому клиенту и каждому отдельному случаю исходя из финансовых возможностей клиента;
- Гарантия на работы — 1 год. В случае поломки оборудования в этот период времени ремонтные работы проводятся бесплатно;
- Наша компания работает только с проверенными производителями колодезных насосов;
- Установить насос и провести его пусконаладку по приемлемой цене можно, заказав услугу у нас.
Необходимые инструменты и материалы
Провести работу по установке насоса можно только при наличии необходимых материалов и инструментов:
- Непосредственно само устройство, предназначенное для работы в погруженном состоянии. Отметим, что поверхностные насосы, несмотря на герметичность корпуса, не могут использоваться в качестве погружных.
- Прочный капроновый шнур с довольно большим диаметральным сечением.
- Рулетка будет использоваться в качестве основного измерительного инструмента.
- Резиновая лента и изолента, предназначенная для применения в условиях повышенной влажности.
- Болты для обеспечения надежного крепления.
- Обратный клапан. Если устройство насоса не предусматривает наличие обратного клапана, то следует его установить в качестве дополнительного элемента.
- Фланцевые соединения обеспечивают подключение устройства к системе трубопровода.
- Различные фитинги, в зависимости от особенностей создаваемой системы.
- Страховочный трос. Вес насоса, в зависимости от типа используемого материала при изготовлении корпуса и других элементов, может варьировать в достаточно большом диапазоне. Поэтому страховочный трос используется в случае, если устанавливается насос с весом более 2-3 килограмм.
- Кабель электропитания. Принцип действия вихревого или вибрационного насоса основан на получении вращательного или возвратно-поступательного движения от электромотора. Это устройство проводит преобразование электрической энергии в механическую.
При нахождении всего необходимого можно провести работу по установке насоса в скважине. Что касается выбора труб, то могут подойти самые различные варианты исполнения. В последнее время большой популярностью пользуются пластиковые трубы, соединяющиеся через специальные фитинги. А вот с резьбовыми соединениями не все так однозначно. Некоторые специалисты утверждают, что резьбовое соединение не обладает должной надежностью, другие говорят о возможности применения подобных труб.
Какие насосы используются для колодцев?
Не каждый насос подходит для подъема воды из глубины. Теоретически можно организовать таким образом работу любой модели, но не в каждом случае это даст ожидаемый эксплуатационный результат. Особенности конструкции колодцев накладывают определенные ограничения на устройство перекачивающего оборудования.
К целевым типам насосов для такого применения относят погружные, вибрационные и центробежные. Циркуляционные модели обычно используются в целях поддержки достаточного давления уже на поверхности при доставке воды на большие расстояния.
Важно учитывать и конкретные рабочие характеристики агрегата. Например, установка вибрационного насоса в колодец позволяет обеспечить подъем на 60-70 м, но на практике бывает достаточно и 10-20 м
Отдельно обращается внимание на конструкционное исполнение. Если рассчитывается погружать оборудование, то корпус должен быть герметичным и защищенным от внешних воздействий – как ударов, так и контакта с грязью и песком
Чтобы насос не работал вхолостую, без воды (опасно для электротехнической начинки), специалисты рекомендуют отдавать предпочтение моделям с защитой от «сухого» хода. Это базовые условия для организации производительной и надежной системы водоснабжения от колодца на бытовом уровне.
Конструкция погружного насоса
Устройства оснащаются один колесом, которое находится непосредственно под двигателем. Каналы этой детали сужаются относительно мотора, поэтому при попадании в них каких-либо твердых тел они могут повредить центральный блок питания прибора и вывести его из строя. Рабочее колесо такого насоса выполнено в открытом виде, т. е. при работе колеса оно не закрывается лопастями, как у большинства стандартных насосных станций.

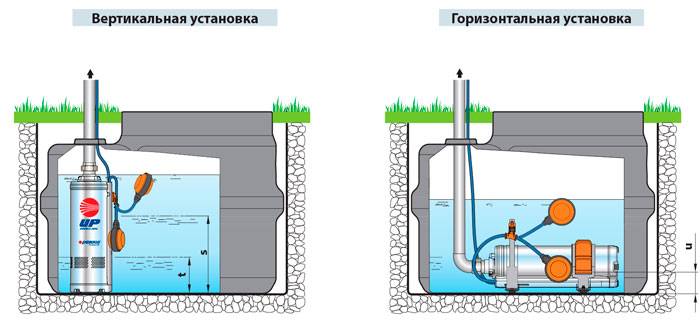

Конструкция дренажного насоса
Корпус прибора выполняется из нержавеющих материалов, ведь для работы прибор должен погружаться в агрессивную среду. Чаще всего это пластик типа ПВХ, чугун (промышленные модели), легированная сталь (с примесями никеля, в большинстве случаев это импортные насосы). Многие модели оснащены выключателем поплавкового типа, который отвечает за своевременное отключение прибора в автоматическом режиме при поломке или загрязнении.
Проводим очистку самостоятельно
Дренажные насосы для колодца значительно облегчат процесс выполнения этой работы. Причем все делается полностью своими руками и поэтому цена работы будет значительно ниже.До того, как начинать чистить колодец, разберитесь, почему произошло загрязнение, чтобы определиться с методом его чистки:
- Если вода рыжего цвета, это значит, что в ней присутствует высокое содержание железа. Очищение колодца не устранит этой проблемы, поскольку основная причина – плохое качество водоносного слоя, питающего колодец. Тогда нужно производить очистку воды, поступающей в дом, при помощи фильтров.
- Если появился осадок в виде ила или песка, который покрыл фильтр на дне, можно произвести полную откачку воды с помощью дренажного насоса. С этой целью подойдет насос «Ручеек», что позволит сильно взболтать воду на дне шахты.
Также нужен насос для откачивания грязной воды с поверхности. Насос «Ручеек» следует опустить на дно, дренажный насос следует подвесить так, чтобы он находился на расстоянии 30 см от колодезного дна.
Производим откачку воды
Итак:
- Поместите шланг дренажного насоса туда, где вы намерены выливать грязную воду.
- Включайте дренажный насос спустя 5 минут после того, как начал работать «Ручеек».
- По прозрачности воды вы определите, как происходит процедура чистки. К примеру, слой песка или ила, толщиной 10 см, обычно удаляется за два часа очистки.
- Капитальную чистку, ремонт стенок, когда произошла разгерметизация швов, размножились водоросли, попало какое-то животное, осуществляют в сухом колодце, откачав из него всю воду.
- Для проведения чистки следует заготовить инструменты и привлечь помощь не менее двух человек. Один из помощников на тросе или по лестнице опуститься в шахту, и приступит к чистке стенок колодца, он будет передавать наверх ведра.
Другой помощник принимает и подает ведра и инструмент, третий человек обязан следить за страховкой в целях безопасности, а также во избежание несчастных случаев.
- Приступать к чистке можно тогда, когда произошло погружение насоса и откачка воды на уровень одного бетонного кольца колодца.
- Затем на страховке начинают чистить стенки при помощи умеренно жесткой щетки. Если обнаружены трещины, их нужно замазать цементным раствором или составом из жидкого стекла. Чистить не до конца выкачанный колодец можно только в бригаде из трех работников.
Очистка дна и стенок
Один чистит стенки в колодце, который полностью освобожден от воды, перед этим нужно убедиться, что в шахте есть воздух. Для этого следует опустить горящую свечу, находящуюся в емкости, свеча не гаснет – порядок, значит кислорода для дыхания вполне достаточно.
Итак, стенки очистили, трещины удалили, можно производить очистку дна шахты:
- Осадок в виде глины и грязи нужно удалить с помощью совка и ведра, поднять на поверхность. Работать следует в каске, чтобы не было травм, если ведро случайно упадет.
- Фильтровочный материал в виде камней нужно промыть, если они повредились, заменить. Когда стенки колодца очистили от грязи, следует произвести дезинфекцию хлором, который нужно втереть в стенки при помощи жесткой щетки.
Оставшийся хлор выливают на дно, затем необходимо накрыть колодец на 2-3 дня пленкой. Чистого хлора вам понадобится 3-5 грамм на литр воды, хлорной извести – 15-20 грамм.
С хлоркой следует работать в респираторе, дабы не отравиться парами хлора. - Потом из шахты убирают жидкость, наполняют водой. До тех пор, пока присутствует запах хлора, воду пить нельзя. Если запах слишком сильный, нужно произвести повторное откачивание.
Дезинфекцию можно сделать быстрее
Сделать работу можно и более просто:
- С этой целью применяют марганцовку, которой нужно покрыть колодезные стенки, оставив на сутки.
- Проделав две откачки, воду можно пить, однако степень очистки будет меньше.
- Для эффективности применяют кремний, который в сетке опускают в шахту. Сетку с кремнием необходимо менять дважды в год.
Используемая вода оказывает влияние на здоровье человека, поэтому для обеспечения высокого ее качества нужно чистить колодец. Производить это следует не только, когда это необходимо: в случае попадания канализации или животного. Колодец чистят и в профилактических целях: для дезинфекции воды или при полной очистке с ремонтом.
Погружные дренажные насосы для колодцев помогут выполнить эту работу качественно. Инструкция есть, теперь главное ничего не упустить.
Цены на монтаж насосного оборудования
Ниже представлены типовые сметы на монтаж насосного оборудования (монтаж кессона или скважинного адаптера, скважинного насоса и автоматики) при различных глубинах монтажа насоса: от 20 метров до 100 метров с шагом 10 метров.
В стоимость монтажа скважинного насоса, кессона и автоматики включены транспортные расходы до 30 километров от МКАД.
Таблица цен на обустройство скважины
| Глубина монтажа насоса | Обустройство артезианской скважины | |||||
| С кессоном | Со скважинным адаптером | |||||
| руб. | руб. | руб. | руб. | руб. | руб. | |
| 20 метров | 83180 | 87975 | 117240 | 57800 | 62595 | 100560 |
| 30 метров | 88180 | 93125 | 120240 | 62800 | 67745 | 103560 |
| 40 метров | 91080 | 96025 | 127713 | 65700 | 70645 | 111033 |
| 50 метров | 96230 | 100725 | 140919 | 70850 | 75345 | 124239 |
| 60 метров | 102530 | 107025 | 150609 | 77150 | 81645 | 133929 |
| 70 метров | 107230 | 115425 | 153859 | — | — | — |
| 80 метров | 110130 | 118325 | 158873 | — | — | — |
| 90 метров | — | 121225 | 162123 | — | — | — |
| 100 метров | — | 124125 | 165373 | — | — | — |
Выбор аппарата для колодца
Сколько лет индивидуальные застройщики занимаются обустройством домашних водопроводов, столько же длится спор о том, какой вид насосов для этого использовать: поверхностные или погружные.
В настоящей статье речь пойдёт о погружных, потому стоит вкратце отметить их основные достоинства:
- Способны действовать на большой глубине, т. к., постоянно находясь под водой, сразу работают на выталкивание и подъём воды, в отличие от поверхностных насосных станций, имеющих ещё и участок всасывания, не превышающий 7~8 м.
- Имеют эффективное водяное охлаждение, поэтому при равных с поверхностными размерах могут обеспечивать бόльшую мощность.
- Не требуют предварительного заполнения системы водой перед началом эксплуатации или после зимней консервации.
- Не нуждаются в специальных мерах консервации или дополнительного утепления на зиму.
- Имеют низкий уровень шума.
- По этим причинам не нуждаются в выделении дополнительного шумозащищённого и утеплённого помещения для установки.
Из недостатков погружных насосных аппаратов стоит отметить разве что необходимость подъёма на поверхность для профилактических и ремонтных работ.
Среди всех разновидностей погружных агрегатов можно выделить две основные:
Вибрационные
Принцип их действия основан на колебаниях в создаваемом мощным соленоидом переменном магнитном поле сердечника, приводящего в движение мембрану, создающую избыточное давление на выходе устройства. Дачникам давно известны такие их модели, как «Малыш», «Ручеёк» и др.
Среди основных недостатков таких устройств следует отметить:
- Невысокая производительность.
- Постоянная вибрация в колодце, способная со временем значительно уплотнить окружающий и донный грунт, существенно снизив поступление воды в колодец.
Центробежные
Благодаря хорошей производительности при компактных размерах, а также доступной цене они стали одними из самых востребованных и популярных на рынке насосного оборудования. В зависимости от конструкции лопаток подразделяются, в свою очередь, на:
- турбинные с боковым либо осевым расположением лопаток;
- роторные;
- винтовые, имеющие шнековый механизм подъёма воды, известный ещё со времён Архимеда.
Помимо производительности центробежные устройства имеют и другие достоинства:
- простота конструкции;
- высокая надёжность;
- экономичность.
Выбор места установки
Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.
Установка насосной станции в подполе — может быть слишком слышен шум от ее работы
Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.
Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.
Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

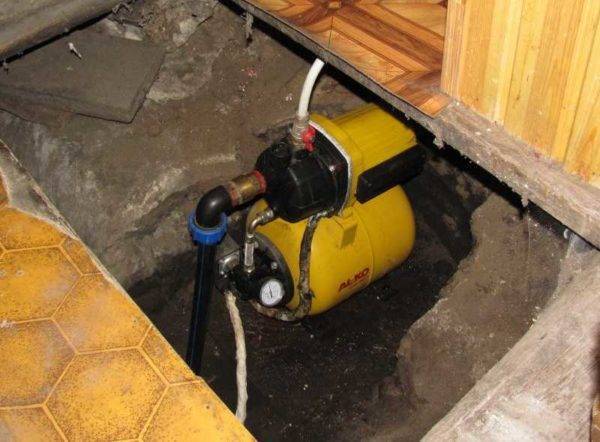

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

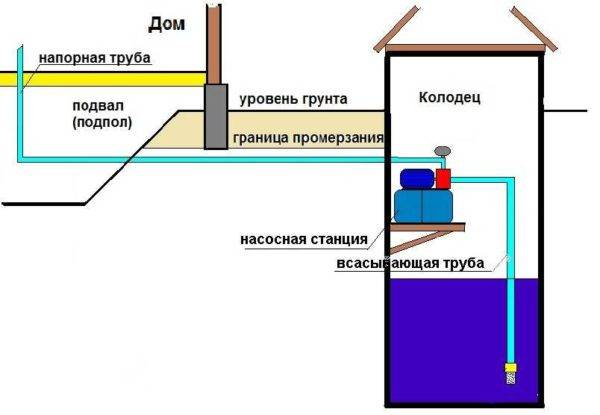

Схема установки насосной станции в колодце
Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Кессон из бетонных колец
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
Насосы поверхностные
Такие устройства имеют большой напор. К тому же они обладают большей надёжностью и долговечностью, в отличие от погружных моделей. Это связанно с тем, что они не погружаются в воду, а располагаются на поверхности гидротехнического сооружения. Поэтому их проще обслуживать.
Поверхностный механизм лучше всего устанавливать в местах с близким залеганием грунтовых вод. Особенности установки такого оборудования следующие:
При монтаже к помпе первым делом подсоединяется всасывающая магистраль.
Соединение должно быть герметичным.
Затем магистральный конец с обратным клапаном опускается в воду, и в магистраль заливается вода.
Главное при монтаже — избегать возникновения утечек воды и воздушных пробок во всасывающем патрубке.
Такой механизм легко установить, в отличие от погружного, с которым придётся немного повозиться.
Заключение
На качество работы колодезных насосов будут влиять многие эксплуатационные факторы: от характеристик перекачиваемой жидкости до надежности обустроенной монтажной конструкции. Поэтому монтажные мероприятия рекомендуется производить лишь после комплексного обследования точки забора и оценки возможностей для решения поставленной задачи.
Предложенная технология установки насоса в колодце позволяет организовать эргономичную в использовании и доступную для дальнейшего техобслуживания систему водоснабжения. При желании ее можно модернизировать, связывая коммуникации с другим оборудованием, например коллекторной установкой или циркуляционным перекачивающим агрегатом. Выбрав подходящую схему водозабора, вполне можно обеспечить дом и питьевой, и технической водой для полива огорода.
