Установка отливов на пластиковые окна: виды и выбор, замеры и инструменты

Пошаговая инструкция установки металлического отлива

Металлический отлив можно заказать или сделать самому. Как изготовить конструкцию самому мы расскажем ниже, а для примера будем пользоваться заказным элементом. За исходные данные примем следующие показатели: отлив из листовой стали, дом кирпичный с цементно-песчаной штукатуркой. Отлив устанавливается на оштукатуренные откосы.

Для работы понадобятся ножницы по металлу, если их нет, то допускается использование болгарки. Кроме этого нужно иметь угольник, маркер (карандаш по металлу очень плохо рисует), рулетку, отвертку и саморезы. Если нужно готовить основание цементно-песчаное, то приготовьте строительные инструменты.

Шаг 1. Проверьте состояние нижнего наружного откоса. Если оно не отвечает вышеперечисленным условиям, то придется штукатурить. Используйте обыкновенный цементно-песчаный раствор или клей для керамической плитки. Клеем можно только выравнивать небольшие неровности, а штукатурный раствор применяется, если место вообще не подготовлено. Во время работы следите, чтобы уклон был в пределах 10°.

Как сделать уклон?

Набросайте слой раствора, толщина примерно на 1 см больше, чем нужно. Перед оштукатуриванием не забудьте смочить поверхности кирпичей.
С помощью уровня на свежей штукатурке сделайте углубления под нужным углом. Вдавливайте его в массу, следите за показаниями шкалы. Канавки надо делать по краям и средине откоса.
Ровным правилом постепенно снимайте излишки массы, контролируйте положение инструмента по сделанным канавкам.
Гладилкой окончательно выровняйте поверхности. Продолжайте работы по установке отлива после того, как масса затвердеет.

Шаг 2. Снимите размеры отлива для оформления заказа. Он должен быть на несколько сантиметров длиннее и шире откоса.

Выполнение замеров

Замер ширины

Шаг 3. Замерьте параметры откоса и перенесите их на отлив.

Замер откоса

Далее есть два варианта производства работ.

По нанесенным меткам изгибайте отлив. Места перегибов немного подрезайте ножницами по металлу или болгаркой. Высота боковых отгибов примерно сантиметр. Следите, чтобы края были ровными и максимально плотно прилегали к боковым откосам. Мы уже упоминали, что не советуем устанавливать отливы таким методом, слишком велики риски появления в местах примыкания протечек. Есть более надежный вариант.
Подрезка отлива

Загиб края отлива

Болгаркой с алмазным диском прорежьте в штукатурке в нижней части откосов ровные канавки глубиной до сантиметра. Срез должен быть ровным и располагаться на уровне расположения отлива. Канавку в углу между рамой окна и откосом придется продолбить вручную, диск в это место недостанет.
Сделайте дину отлива примерно на два сантиметра больше ширины нижнего внешнего откоса

Загибать по бокам ничего не надо.
Вставьте отлив в одну канавку до упора, немного согните его и осторожно вставьте второй конец в противоположную канавку. Сместите по горизонтали таким образом, чтобы оба торца отлива располагались в канавке.
Небольшим шпателем раствором заделайте канавку

Массу набивайте плотно. Слегка влажной губкой подровняйте края, сделайте переход плавным и незаметным.

К сожалению, пластиковые отливы таким надежным способом установить нельзя. Они монтируются встык, место прилегания герметизируется герметиком. Торцы глушатся специальными вставками.

Шаг 4. Зафиксируйте саморезами изгиб отлива к оконной раме. На рамах имеются специальные углубления, следите, чтобы края изгиба не выходили за их пределы, изгиб отлива должен располагаться в канавке.

Снимите пленку с отлива

Установка отлива. Последняя примерка и подгонка

Нанесение пены

Укладка отлива на место

Если металлические отливы имеют длину более полутора метров, то можно во время установки пользоваться жидкими гвоздями, смазывайте поверхность основания и после этого ставьте отлив на место.

Отливы на окнах

Как правильно установить отливы на пластиковые окна

Внешние откосы очищаются от грязи и пыли перед началом установки. Поверхность шлифуется наждачной бумагой, оставшаяся пыль и грязь сметаются кистью. Перед началом работы проводится замер и примерка. Отняв ширину отлива от ширины откоса и разделив полученное значение пополам, определяется величина бокового загиба.

Его отметки проводятся с каждой стороны, после чего подрезаются следующим образом:

На том крае, который прилегает к окну, делается надрез на глубину загиба.
С наружной стороны отрезается капельник на глубину загиба и срезается загнутая часть под углом 45о.
После этого края можно загнуть.

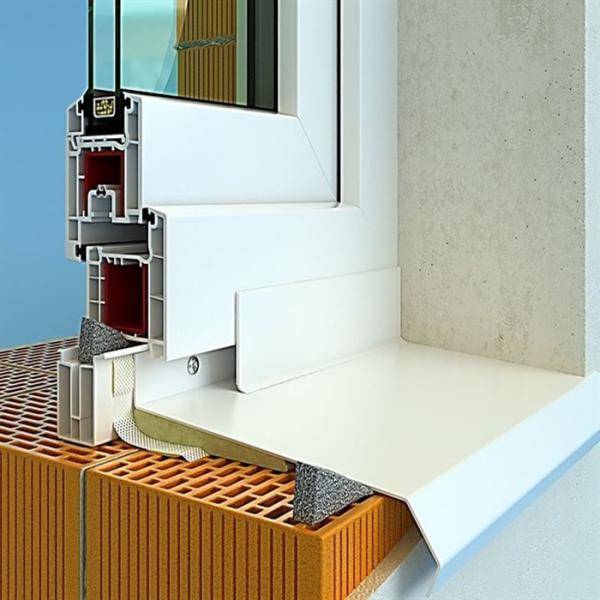

Перед монтажом необходимо утеплить подоконную планку, а отлив закрепить в раму или применить другой способ: вставить специальный паз, куда необходимо залить пену. Он уже присутствует в конструкциях пвх для легкости монтажа пластиковых водоотливов.

На боковые откосы наносится герметик, чтобы избежать попадания воды, а на нижний откос наносится монтажная пена для фиксации конструкции. Надежное крепление отлива дополняется саморезами к подоконной планке, после установки удаляются излишки герметика и пены.

Применяются саморезы с пресс шайбой 13 мм и остриём в виде сверла для легкого вкручивания, в монтаже пластиковых материалов они предотвращают образование трещин.

Можно ли своими руками поставить водоотводы и что для этого понадобится, смотрите в следующем видео:

С торцевой части можно применить специальные накладки, чтобы срез не был сильно заметен.

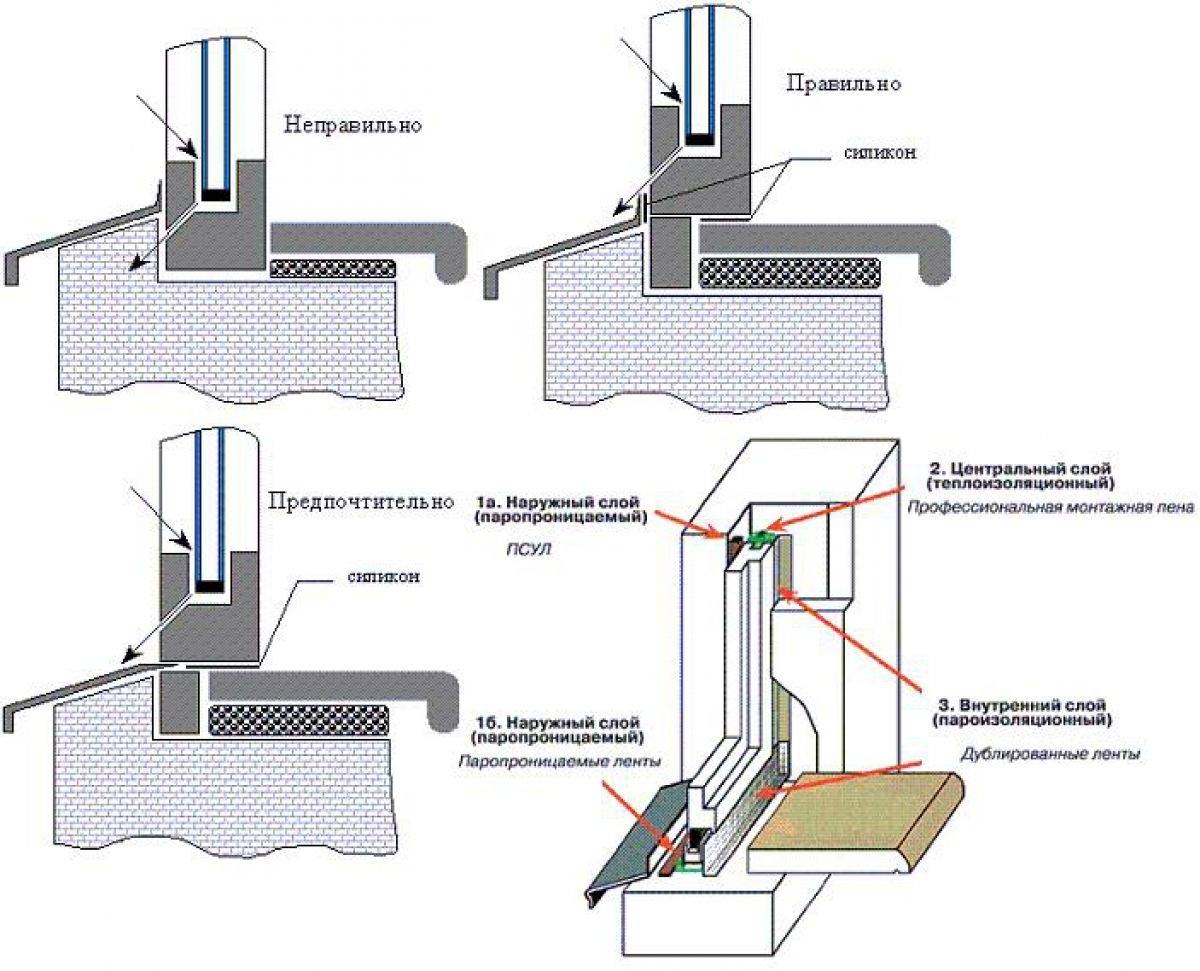

Важные моменты к инструкции в установке оконных отливов:

края должны идеально стыковаться с толщей стены, для этого применяется герметик;
сред отвеса подгибается в форме буквы «с», ошибочно — «г»;
монтаж ведется в сухую погоду;
подушка из пены для лучшей фиксации полотна обязательна;
профиль ПВХ имеет специальный паз от производителя, к нему идеально крепится любой отлив;
если паз отсутствует в подоконном профиле и приходится крепить отлив внахлест к нижней части профиля, то необходимо верхний край заделать силиконом;
обязательно соблюдение отцентровки отлива по окну;
для обрезания металлического пласта применяются ножницы, при использовании болгарки есть вероятность отсоединения краски из-за нагрева.

Советы

Для того чтобы отлив беспроблемно служил в течение долгого срока, необходимо не только внимательно подобрать модель, но и аккуратно провести процесс монтажа.

Следует крайне тщательно проводить процедуру герметизации стыков, обращая особое внимание на те места, где отлив примыкает к боковым откосам и оконной раме. Но стоит быть готовым к тому, что герметики – это всего лишь дополнение к основной герметизации. Они прослужат всего лишь несколько лет, а затем вследствие погодных условий начнут отслаиваться и пропускать воду в щели

Поэтому гораздо важнее использовать правильные строительные технологии. Кроме того, ширина отлива должна быть больше, чем ширина откоса. Обычно разница составляет два сантиметра и более. Отлив также должен выдерживать максимально ровную горизонталь, иначе вода будет скапливаться в одном месте и образовывать пятна на стене, что совершенно не украсит внешний вид здания. Правильной эксплуатацией является та, при которой вода капает равномерно по всей длине отлива

Они прослужат всего лишь несколько лет, а затем вследствие погодных условий начнут отслаиваться и пропускать воду в щели. Поэтому гораздо важнее использовать правильные строительные технологии. Кроме того, ширина отлива должна быть больше, чем ширина откоса. Обычно разница составляет два сантиметра и более. Отлив также должен выдерживать максимально ровную горизонталь, иначе вода будет скапливаться в одном месте и образовывать пятна на стене, что совершенно не украсит внешний вид здания. Правильной эксплуатацией является та, при которой вода капает равномерно по всей длине отлива.

Под отлив потребуется прочное основание – обычно оно выполняется из смеси цемента и песка. Монтажную пену использовать не рекомендуется, хотя такой способ окажется быстрым и дешевым, однако результат не будет отличаться качеством.
Монтажная пена используется следующим образом: отлив выставляется клиньями в нескольких местах, а свободное место запенивается. Однако никакая пена не выдержит вес человека, ставшего на отлив, а ведь такая ситуация вполне может произойти во время мытья окон.
Бока отлива должны располагаться под отделкой откосов, а если откосы из штукатурки, то необходимо врезаться в нее на глубину около сантиметра.
Установку отливов лучше производить в хорошую ясную погоду, так как монтаж ведется на улице.
В случаях, когда отлив прикрепляется к ПВХ-конструкции, используется специальный паз. Он изготавливается производителями именно для этой цели. При установке отливов ниже уровня рамы используются добавочные профили с целью увеличить гидроизоляцию.

Рекомендуется устанавливать отлив до отделки наружных откосов, заходя под них. Тем самым будет гарантировано, что вода с откосов, так же как и с окна, станет попадать на отлив. При монтаже не рекомендуется перекрывать отверстия, призванные отводить воду. Они находятся с наружной стороны оконной рамы, поэтому отлив должен поместиться под ними.

Для металлических отливов рекомендуется использовать подоконные подкладки, призванные обеспечить конструкцию звукоизоляцией. При выборе такого элемента следует также учитывать имеющиеся климатические особенности

Например, если климат суровый, то важно, чтобы материал был способен переносить перепады температур и отличался высокой прочностью. Важно проверить, отсутствует ли контруклон у подоконника

В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности

Важно проверить, отсутствует ли контруклон у подоконника. В противном случае вода не сможет стекать вниз, зато будет скапливаться на поверхности

Профессионалы советуют использовать герметик, который способен высыхать за короткий срок. Наилучшими считаются силиконовые образцы, с которыми хорошо сочетаются ленты, выполненные из полиуретана.
На время высыхания монтажной пены отлив прижимается, чтобы не менять своего положения.
Отлив ни в коем случае нельзя прибивать гвоздями или прикручивать винтами.
Отливы должны выступать за пределы окна не только по ширине, но и по длине. Это правило относится и к балконам, и к лоджиям.
Если отливы широкие и большие, то потребуются дополнительные крепления. На них со стороны улицы будет монтироваться добавочный подоконник.
В то время как оконные конструкции оснащены специальными пазами для крепления отливов, у деревянных вариантов присутствует специальная «четверть». К ней конструкция прикрепляется на шурупы и заклепки.

О том, как правильно установить отливы на окна, смотрите в следующем видео.

Материалы и инструменты

Успешность, надежность и простота самостоятельной установки на окнах полностью зависит от правильного подбора самих полотен и материалов, используемых для их монтажа.

Как же правильно подобрать отливы под пластиковые или деревянные окна?

Основные параметры выбора

Оконные отливы могут быть выполнены из металла, пластика или алюминия.

Одним из основных факторов, на основании которого происходит выбор панели, является материал, из которого произведены оконные рамы. Под пластиковые окна, естественно, лучше подходят именно пластиковые отливы, которые, чаще всего, приобретаются вместе с основной оконной конструкцией. Если же рамы деревянные, то лучше приобрести металлические оцинкованные отливы, которые можно выкрасить в любой цвет, гармонирующий с цветом окраски оконных рам или цветом стен строения.

Важными конструктивными параметрами покупаемых отливных листов являются следующие:

ширина, которая должна быть чуть больше, чем расстояние от оконной рамы до края стены;
длина, которая рассчитывается из параметров оконного проема и отделочно-декоративных околооконных элементов;
возможность или необходимость использования специальных заглушек в целях безопасности или эстетического оформления.

Выбравлистовые элементы, которые будут устанавливаться, необходимо подобрать все необходимые инструменты и материалы для безукоризненного проведения монтажа своими руками.

Инструменты

Самостоятельная установка отливов производится с использованием следующих инструментов:

Для монтажа оконных отливов понадобятся: рулетка, дрель, молоток, шуруповерт, маркер.

ножницы по металлу для отрезания листа необходимой длины и формы;
дрель-шуруповерт, для которой может понадобиться удлинительная насадка, так как придется работать непосредственно над выступом стены под окном;
саморезы (для деревянной рамы можно использовать обычные, а для металлопластиковых окон – со специальным сверлильным окончанием);
рулетка, маркер или другие удобные измерительные приспособления;
боковые заглушки, если установка таковых предусматривается.

Подобрав такой набор инструментов и материалов, можно смело приступать к монтажу своими руками.

Замер окна с четвертями

Четверть в оконном проеме – это выступ со стороны улицы, предотвращающий окна от выпадения. При установке окна, она будет подпирать раму. Стандартная глубина четверти — 40-75 мм.

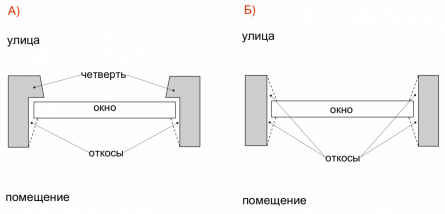

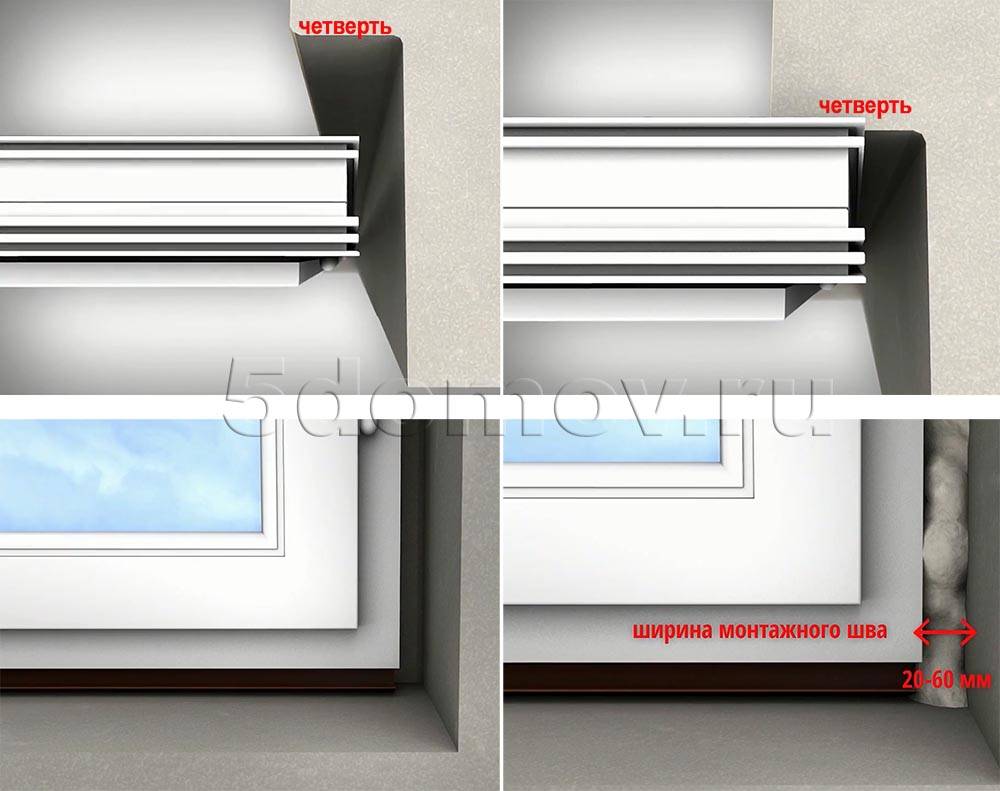

Слева – оконный проем с четвертью, справа – без четверти

Расположение четвертей оконного проема (вид из помещения)

Примерно 20-30 миллиметров — это расстояние, на которое окна в проемах с четвертью должны заходить за боковые выступы, и 15-20 миллиметров — за верхний выступ. Показатель ширины окна определяется после измерения по наружным выступам. К этому размеру добавляется дополнительно от 40 до 60 миллиметров с двух сторон. Благодаря данному добавлению определяется размер для захода окна в четверть с обеих направлений. Добавляемый размер может быть немного меньшим в том случае, если стена просто кривая, или даже обладает просто некоторыми изъянами в своей структуре. Он используется для монтажного шва.

Установка окна по ширине на боковые четверти. С каждой стороны рамы необходимо оставлять зазоры в несколько миллиметров для монтажного шва

Далее необходимо сопоставить расстояние между внешними выступами с расстоянием между точками присоединения внутренних откосов и оконной рамы

Важно, чтобы ширина этой рамы не превышала показатель ширины оконного проема, измеренного изнутри жилого помещения. В том случае, если даже после нескольких попыток данное условие измерений соблюсти не получается, лучше обратиться к опытным специалистам, которые смогут адекватно решить эту проблему и провести измерения максимально правильно

Длина, которая получится в результате измерения расстояния от основания проема под окно до верхнего его откоса, называется высотой измеряемого окна. Из этого значения нужно вычесть 10-20, которые припадают на необходимый слой монтажной пены. Также необходимо прибавить к полученной высоте 20-30 миллиметров — часть оконной конструкции, которая должна заходить в верхнюю четверть измеряемого проема. Данный показатель все равно являются не окончательным. От имеющейся высоты нужно отнять еще примерно 30 миллиметров, которые пойдут под подставочный профиль для последующей установки отлива и подоконника. Полученные в конце концов показатели являются точными размерами стандартного пластикового окна для дома с четвертью.

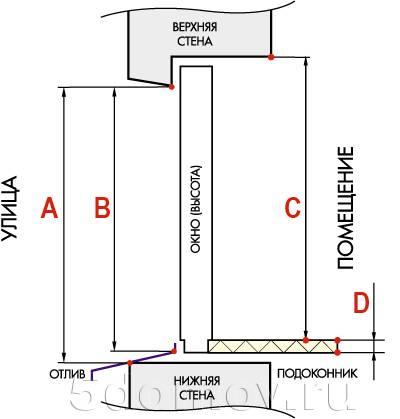

Замер высоты окна

A — замер расстояния между краем верхней четверти и нижней стеной проема.
B — из полученного замера A вычесть 10-20 мм на монтажную пену в нижней части проема.
C — к замеру B прибавить 20-30 мм на заход окна в верхнюю четверть проема.

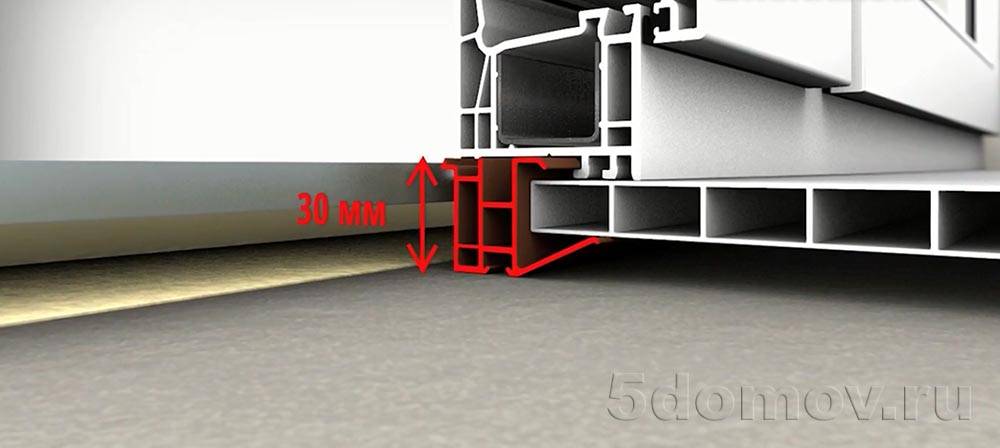

D — от замера C отнять примерно 30 мм под подставочный профиль.

Подставочный профиль

Итоговые размеры стоит также перепроверить. Вышеописанные измерения и расчеты можно провести еще пару-тройку раз, и сверить все показатели, добиваясь минимальной между ними погрешности.

Подробнее про замер окна с четвертями можно узнать в видео:

Как установить отлив на окно

Для того чтобы правильно установить отливную планку необходимо придерживаться определенного алгоритма:

Замер;
Разметка и подготовка отлива к монтажу;
Крепление отливной планки;
Тепло и шумоизоляция.

Процесс может показаться несложным. Но для правильной разметки и установки отливной планки необходимо иметь опыт в проведении таких работ.

Шаг 1. Замер

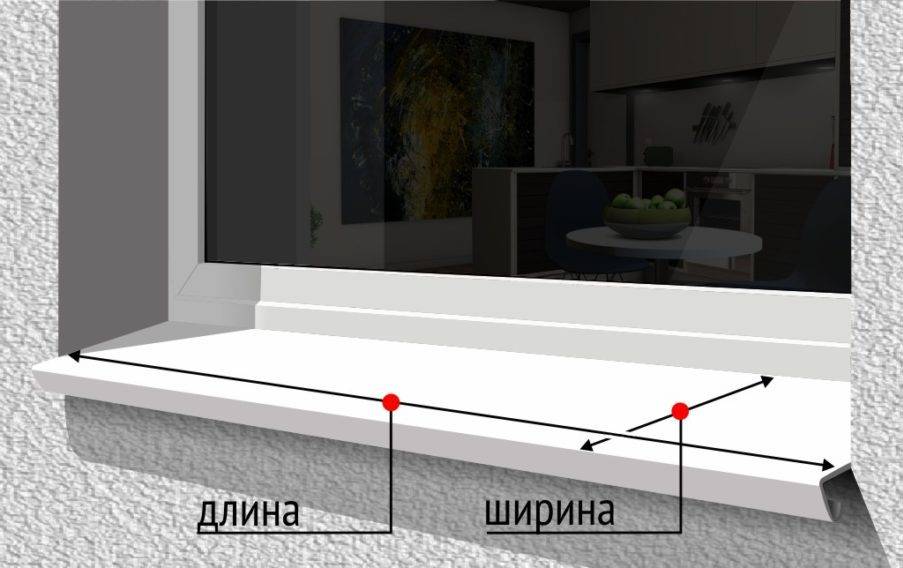

Чтобы определить размеры будущего отлива необходимо замерить два его основных параметрами – это длина и ширина. Определить длину изделия просто. Для этого потребуется узнать ширину оконной рамы и к этому размеру прибавить по 15 см с каждой стороны. Это позволит в дальнейшем вырезать подоконную планку таким образом, чтобы она максимально плотно прилегала к оконному проему.

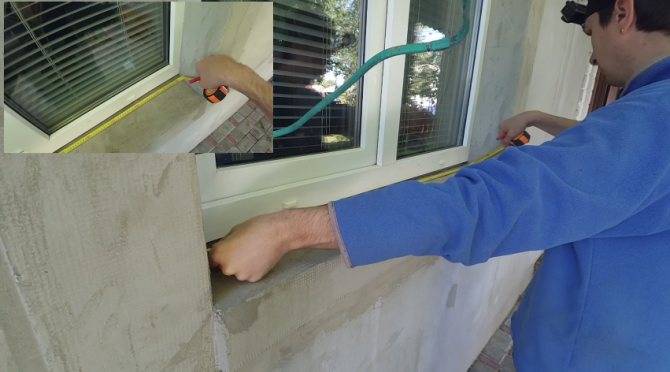

Ширина измеряется при помощи рулетки или угольника.

Важно: стоит помнить, что для надежной защиты от влаги, отлив должен выступать от уровня стены не менее чем на 2 см

Шаг 2. Разметка и подготовка к монтажу

В магазинах продаются отливные планки различной длины и ширины. Они еще не имеют конечной формы. Для каждого окна необходимо разметить, разрезать и загнуть отлив индивидуально. Сделать правильную разметку достаточно сложно. Поэтому для установки отлива лучше воспользоваться услугами специалистов.

Важно: для нестандартных оконных проемов, которые имеют глубину более 400 мм, или ширину более 3 м, отливы изготавливаются под заказ. Если вы решили устанавливать отливы самостоятельно, то при разметке необходимо учитывать некоторые моменты:

Если вы решили устанавливать отливы самостоятельно, то при разметке необходимо учитывать некоторые моменты:

Отлив должен выступать за боковые грани оконного проема на 5-10 см;
Готовое изделие, в том месте где оно соприкасается с оконным проемом, должно иметь загиб. Он придает изделию жесткость и одновременно не допускает попадания влаги с торцов проема;
Отлив должен быть отцентрирован по окну.

Разметка проводится при помощи карандаша или маркера. После разметки ножницами по металлу делаются необходимые разрезы. Как только заготовка разрезана, можно сразу загнуть отлив до необходимой формы. Готовое изделие необходимо приложить по месту установки, и проконтролировать правильность углов загиба. Правильно вырезанный отлив должен устанавливаться на свое место без каких-либо затруднений. В противном случае необходимо доработать изделие.

Шаг 3. Крепление отлива

Закрепить отливную планку можно саморезами ПШ 13 мм. Расстояние между ними не должно превышать 15 см. Если монтаж производится внахлест, то место соприкосновения отливной планки и оконного профиля герметизируется при помощи силиконового герметика.

Совет: в том случае, когда окно устанавливается в многоэтажном доме, крепление отлива производится в тот момент, когда окно уже полностью готово к установке. Отлив крепиться на профиль, и только после этого окно с установленным на неё отливом монтируют в проем.

Правильно закрепленный отлив должен иметь наклон. Это позволит стекать воде.

Шаг 4. Тепло и шумоизоляция

В качестве теплоизоляционного материала при установке отливной планки применяется монтажная пена. Она надежно приклеивает отлив к оконному проему и снижает шум, который возникает при попадании на отлив капель дождя. При нанесении монтажной пены необходимо максимально точно дозировать её количество. Недостаток пены снизит шумоизоляцию, а избыток может привести к тому что отливную планку выгнет.

Металлические — виды и особенности

Металлические отливы на окна долговечны, с ними нет проблем при эксплуатации. Установка металлических отливов на окна обычно не вызывает проблем. Их минус — «шумность». Капли дождя могут «выбивать» из металла довольно громкие звуки. Проблема частично решается во время установки — надо все полости тщательно заполнить монтажной пеной. Любая пустота будет работать как барабан. Так что тут стараемся сделать все как можно лучше.

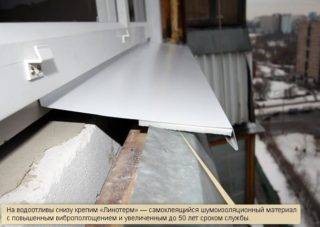

Еще тише будет металлический оконный отлив, если снизу наклеить вспененную резину или любой другой листовой звукогасящий материал (например, линотерм). Вот только он должен выдерживать значительные перепады температур — эксплуатация на открытом воздухе. Эти два приема в сумме позволят сделать металлический отлив не слишком шумным.

При монтаже не оставляйте пустот и используйте виброгасящие морозостойкие материалы

Как уже говорили, металлические отливы могут быть из оцинкованной стали с покрытием полиэстером или пластизолом. Оцинковка с полиэстером — из этого материала делают металлочерепицу, так что технология отработана. Подобные отливы не слишком дорогие, а искать их надо в фирмах, которые производят или продают металлочерепицу или подобные кровельные материалы.

Покрытие пластизолом — более дорогой вариант, но он имеет большую толщину, за счет чего металл получается не настолько гулкими. Еще он интересен тем, что поверхность может быть не только гладкой, но и «под кожу», с тиснением и т.д. Если бюджет вам позволяет, попробуйте отлив из оцинкованного металла с пластизоловым покрытием. Отрицательных отзывов пока нет.

Правильный монтаж

Еще один вариант «тихого» металлического оконного отлива — алюминиевый с порошковой окраской. Сам по себе этот метал не настолько «звонкий», за счет чего и снижается уровень шумов. Плюсы в эксплуатации всем известны, как и то, что стоимость не низкая. Установка отливов на окна из алюминия — идея хорошая, но его не так просто найти. Алюминиевый отлив не пользуется особой популярностью, так что придется, скорее всего, заказывать через интернет. Особенно если вы живете в небольшом городе.

Как правильно сделать замер под пластиковое окно

Поскольку стеклопакеты из ПВХ имеют другую конфигурацию, нецелесообразно учитывать размеры деревянной конструкции без добавления погрешности. Если необходимо заменить окно с балконной дверью, расчёты ведутся по другой схеме с добавлением показателей соседнего проёма. Итоговые подсчёты будут зависеть от того, какова ширина окна, будет ли осуществляться замена пластикового или иметь место переход с деревянного на ПВХ.

ФОТО: plastika-okon.ru

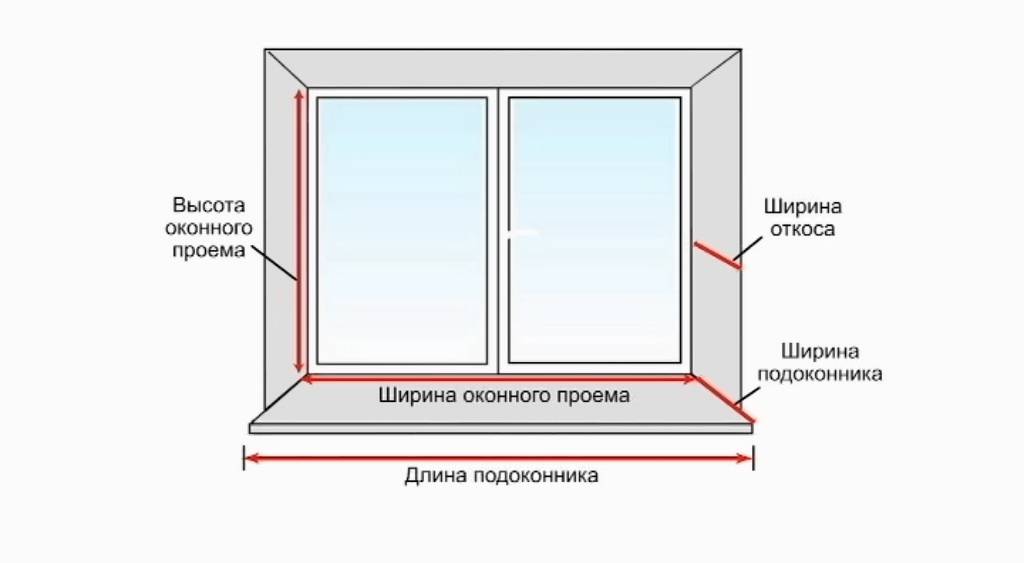

Как замерить пластиковые окна самостоятельно

Чтобы быстро замерить размер четверти оконного проёма, необходимо следовать инструкции. Конечный результат будет зависеть от общей сложности конструкции.

Иллюстрация	Описание действия
	Открываем окно и снаружи замеряем ширину. Прибавляем к полученной цифре ещё 4 см
	Если снаружи окно обложено кирпичной кладкой, делаем замеры в двух точках – впалой и выпуклой. Добавляем к каждому полученному значению по 20 мм
	Делаем замер по вертикали. Упираем конец рулетки в кирпичную кладку. К показателю верхней части также добавляем 20 мм, но от нижнего показателя отнимаем 50 мм

К каждой полученной цифре обязательно добавляется возможная погрешность, которая, в случае необходимости, исправляется за счёт выкладки специального материала между стеной и окном.

Замер пластиковых окон своими руками

В каждой оконной компании имеется мастер, который выполнит замер окон ПВХ, инструкция при этом не понадобится. Но если есть желание сэкономить на работах, можно провести все расчёты самостоятельно. В жилой квартире это сделать просто, достаточно учесть лишь несколько нюансов:

рулетка приставляется от одного кирпичного слоя до другого, снаружи;
из-за подоконника конструкция снизу несколько видоизменяется, поэтому из нижнего показателя длины нужно вычесть 50 мм;
к каждому верхнему и боковому показателю добавляют по 20 мм.

Чтобы не мучиться с замерами, можно изучить типовой паспорт квартиры и посмотреть на цифры, обозначающие длину, высоту и ширину окна, а затем вычислить и добавить к этим данным вышеуказанные числа. Если владелец квартиры не знает, как измерить проём под пластиковое окно, лучше убедиться в правильности вычислений или обратиться к мастеру, поскольку в случае ошибки придётся переплачивать.

Примерная стоимость при установке специалистами

Крепление лучше всего производить шуруповертом, что значительно ускорить процесс установки

Конечная стоимость монтажа отливов на окна складывается из стоимости отдельных услуг специалистов.

При беглом анализе данных видов строительных услуг, средняя стоимость установки отлива будет складываться из следующих затрат:

Подготовка и установка – от 350 — 400 рублей.
Переустановка и переделка – 500 рублей.
Обработка шва монтажной пеной – 250 рублей.
Обработка шва герметиком – 250 рублей.
Чистка окон и швов от пены – 300 рублей.

Таким образом, крепление отлива к пластиковому окну может обойтись в стоимость от 1150 рублей в самом простом варианте, без дополнительного утепления и отделки.
