Какой датчик движения для включения света лучше выбрать для улицы

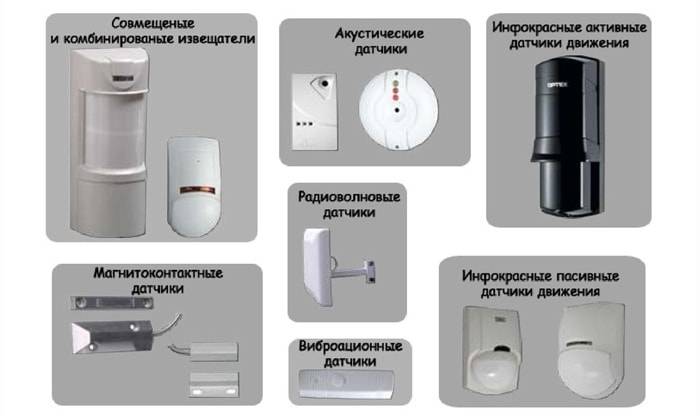

Отличие по принципу действия

В массе имеющихся на рынке приборов контроля, множество разновидностей по форме, дизайну, способу установки. Но все они разделяются на три основные группы по принципам действия, то есть – по применяемым чувствительным элементам.

Различаются такие:

Они функционируют на основе излучения объектами тепловых лучей.

Ультразвуковые

Излучающие звуковые волны высокой частоты, которые человеком не воспринимаются, отраженная волна возвращается к чувствительным элементам прибора.

Микроволновые

Работающие по принципу излучения радиоволн сверхвысоких частот.

Таким образом, очевидно, что эти три группы можно разделить на пассивные и активные.

Представителем первых являются инфракрасные датчики. Эти приборы недороги и надежны, они являются самыми востребованными в мире. Из недостатков можно отметить их реакцию на насекомых.

Если паук сплел паутину перед объективом такой камеры, то она преграждает путь к инфракрасному излучению и устройство перестает работать. Чтобы избежать такого эффекта, приборы крепят на основание из древесины каштан, который пауки обходят стороной. Также можно воспользоваться различными инсектицидами для отпугивания или уничтожения насекомых.

Ультразвуковое устройство излучает соответствующие волны. Отражаясь от движущихся предметов, они возвращаются к приемнику прибора в искаженном виде, что и является для него сигналом к действию. Нужно отметить, что это излучение воспринимается животными, собаки и кошки начинают беспокоиться, выть. И хотя эти приборы являются экономически самыми выгодными, их применение в следящих системах во всем мире постепенно снижается.

Микроволновые датчики действуют по тому же принципу, и по сути, являются миниатюрными радарами.

Активные устройства не реагируют на тепловое излучение, как инфракрасные.

И микроволны и ультразвук не срабатывают на неподвижные предметы. Поэтому, в местах, где установлены заборы или растут деревья, образуются «тени». Находясь в тени, объект не воспринимается, находясь в движении.

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Лучшие датчики движения для систем освещения

Подобные модели применяют для автоматизации включения ламп и светильников. Их установка позволяет снизить затраты электроэнергии и повышает комфорт при использовании осветительных приборов.

TDM ДДМ-02

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Корпус модели изготовлен из прочного негорючего пластика, что гарантирует надежность и безопасность использования. Предусмотрена возможность регулирования времени отключения в диапазоне от 10 секунд до 12 минут. Порог срабатывания также поддается настройке.

Мощность передатчика составляет около 10 мВт, угол обзора — до 180°. Устройство соответствует классу защиты IP44, то есть не боится незначительного воздействия влаги и пыли.

Рабочая температура -20..+40 °С позволяет использовать датчик не только внутри, но и снаружи помещения. Устанавливается прибор в любом удобном месте: под потолком, перед входной дверью или в плафоне светильника.

Достоинства:

• гибкая настройка;
• удобный монтаж;
• низкое потребление энергии;
• широкий угол обзора;
• подходит для наружного монтажа;
• долгий срок службы.

Недостатки:

высокая цена.

TDM ДДМ-02 обладает минимальной коммутирующей нагрузкой. Датчик рекомендован для работы с маломощными лампами и светильниками.

Feron SEN30

4.8

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Модель отличается высокой скоростью обнаружения (0,6-1,5 м/с). Это гарантирует своевременное срабатывание датчика при движении в контролируемой области. Встраиваемая конструкция и длинный кабель позволяют установить датчик не только на ровной поверхности, но и вообще в любом удобном месте.

Дальность действия сенсора составляет от 5 до 8 метров, габариты — 79х35х19 мм. Устройство не занимает много места и легко подключается к сети. Рабочая температура -10..+40 °С способствует стабильному использованию прибора в неотапливаемых помещениях.

Достоинства:

• быстрый монтаж;
• малые габариты;
• устойчивость к низкой температуре;
• удобное подключение.

Недостатки:

высокое энергопотребление.

Feron SEN30 реагирует на движения руки. Надежное решение для установки в жилом помещении или хозпостройке.

LLT ДД-018-W

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Особенностью модели является гибкость настройки. Пользователь имеет возможность отрегулировать чувствительность сенсора, установить необходимый режим работы в зависимости от времени суток. Изменению также поддается время нахождения светильника во включенном состоянии после срабатывания датчика.

Максимальная дальность действия устройства составляет 12 метров, мощность нагрузки — до 1200 Вт. Угол наклона изменяется благодаря наличию специального шарнира. Прибор может функционировать в течение 10000 часов, то есть непрерывно сможет работать на протяжении более одного года.

Достоинства:

• гибкая настройка;
• долговечность;
• максимальная термостойкость;
• низкая цена.

Недостатки:

крупные габариты.

LLT ДД-018-W способен работать при температуре от -40 до +50 °С. Универсальное решение для установки как в помещении, так и на улице.

Camelion LX-28A

4.7

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Смена режимов работы электронного сенсора осуществляется автоматически. Угол обзора 360° обеспечивает четкое срабатывание датчика вне зависимости от местоположения человека в помещении. Устройство может быть зафиксировано на потолке или стене с помощью трех саморезов.

Максимальная мощность нагрузки составляет 1200 Вт, рекомендуемая высота установки — 2,5 м. Прибор мгновенно реагирует на движение в радиусе до 6 метров. Модель способна самостоятельно определять наступление темного времени суток, имеет индикатор питания для удобства обслуживания.

Достоинства:

• компактные размеры;
• удобный монтаж;
• широкий угол обзора;
• низкое энергопотребление;
• индикация рабочего состояния.

Недостатки:

неустойчивость к скачкам напряжения.

Camelion LX-28A будет полезен для работы совместно с мощными осветительными приборами. Экономичное решение для установки в помещениях небольшой площади.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Определяемся с подходящей схемой установки датчика движения

Монтажная схема устройства представлена тремя проводами и соединительной колодкой. Они располагаются под верхней крышкой. На внутреннюю часть нанесена схема подключения ДД к нагрузке. Внутренний монтаж выполнен проводами, обозначенными:

• L – фаза;
• N – ноль;
• А – нагрузка (управляющая фаза).

Одного датчика

Схема нанесена на крышку устройства или имеется в инструкции. Питание ДД осуществляется от домовой сети 220 В переменного тока. Чаще всего для монтажа используют соединительную коробку. Нагрузка должна подключаться между проводами A и N. Фазный и нулевой провод от источника питания соединяются с аналогичными проводниками датчика.

Схема подключения для одного ДД предполагает использование нескольких нагрузок, работающих одновременно. Например, освещение и вентилятор или освещение и сирена. Однако их суммарная мощность не должна превышать 1 кВт.

С выключателем

При необходимости работы светильника длительное время независимо от сигналов датчика в цепь нагрузки подключают выключатель. В некоторых случаях выключатель устанавливают на линии питания ДД. Такое подключение выключателя с датчиком дает возможность полностью его обесточить. Установив двухклавишное устройство, можно управлять освещением с выведенным из работы сенсором.

Нескольких датчиков

Схема включения освещения с несколькими ДД применяется в помещениях сложной конфигурации или при необходимости включения уличных светильников при наличии на подворье несколько строений. В этом случае все датчики подключаются параллельно на одну линию нагрузки. При этом питание устройств должно быть независимым.

В системах сигнализации в офисах ДД подключаются последовательно, но сенсоры имеют нормально замкнутые контакты реле в дежурном режиме. При срабатывании 1 датчика они размыкаются и сигнал по шлейфу поступает на пульт сигнализации.

Выбор датчика освещения

Планируя оснащение дома или участка датчиками, нужно продумать все детали, чтобы сделать их эксплуатацию удобной и эффективной. Неправильные параметры или монтаж только усложнять использование устройства. Каждый прибор имеет факторы, влияющие на его функциональность, их и нужно учесть при покупке.

• Ключевым моментом является назначение датчика. Так сразу определяется подходящая модель и особенности её установки. При выборе следует учитывать возможные помехи и расстояния. Так козырёк на доме или беседка во дворе может стать помехой для реагирования чувствительного элемента.

• Важно сразу ознакомиться с особенностью крепления датчика и определить, подходит ли тот или иной вариант. Все сигнализаторы делятся на встроенные или навесные способы монтирования

• При выборе модели нужно учитывать наличие стеклянных перегородок, мобильных ниш и крупных предметов декора. Они могут снизить эффективность работы.

• Перед покупкой следует определить самый оптимальный угол для установки прибора и учесть радиус обзора, особенности обстановки.

• Датчики после монтажа нуждаются в качественной настройке. Перед покупкой следует уточнить количество настраиваемых уровней, показатели ложных срабатываний.

Инструкция по монтажу

С монтажной схемой и принципом действия устройства мы разобрались. Осталось последнее и самое главное – предоставить технологию подключения датчика движения для освещения.

Итак, чтобы подключить датчик движения к сети 220 В своими руками, Вы должны выполнить следующие этапы:

1. Определитесь со схемой подключения.
2. Выберите наиболее подходящее место для того, чтобы установить детектор. Чаще всего корпус крепится в углу комнаты либо на потолок. Если Вы решили осуществлять монтаж на улице, тут уже необходимо действовать по обстоятельствам. Главный фактор – угол обзора сенсора. Вы должны подобрать наиболее оптимальное место размещения корпуса, чтобы свести к минимуму все мертвые зоны. Обычно для этого используют несущую стену постройки либо опору уличного фонаря.
3. Отключите электроэнергию на вводном щитке, т.к. Вам придется иметь дело с оголенными вводными жилами от сети.
4. Согласно выбранной схеме подключите 3 провода к клеммам на корпусе датчика (их можно увидеть на фото выше) и в самом светильнике. Соблюдайте цветовую маркировку проводов и опирайтесь на обозначения над разъемами, чтобы не перепутать жилы. Перепутав фазу и ноль Вы не только навредите электропроводке, но можете и подвергнуть свою жизнь опасности, так что будьте осторожнее.
5. Настройте регуляторы на корпусе, чтобы они были в оптимальных положениях. На передней панели датчика движения Вы можете увидеть до четырех основных регуляторов: «LUX» — уровень освещенности, при котором происходит срабатывание, «TIME» — время задержки отключения света, после обнаружения, «SENS» — чувствительность устройства к срабатыванию, «MIC» (встречается не во всех моделях) – регулировка уровня шума пи котором произойдет замыкание цепи. Все эти регуляторы должны настроиться в индивидуальном случае. К примеру, зачем детектор освещения будет включать свет днем или на целых 420 с (максимальная уставка), если можно выставить срабатывание только ночью, на 10 секунд при этом, если это будет человек, а не кошка или другой небольшой объект (пример для уличного применения). Более подробно о настройке датчика движения мы рассказали в отдельной статье.
6. Включите электроэнергию на щите и переходите к тестированию, возможно, придется поменять уставки либо местоположение изделия.

Вот и вся пошаговая инструкция по монтажу детектора! Надеемся, что теперь Вы знаете, как установить и подключить датчик движения для освещения своими руками! Чтобы Вы наглядно увидели всю сущность мероприятия, предоставляем данную видео инструкцию:

Монтаж потолочного детектора

Напоследок хотелось бы дать пару советов по установке и подключению датчика движения для освещения. Во-первых, желательно размещать корпус изделий подальше от устройств, излучающих электромагнитные волны, т.к. они могут спровоцировать ложное срабатывание. Во-вторых, почаще протирайте пыль с линзы, т.к. любое загрязнение будет негативно отображаться на эффективности срабатывания системы. Ну и, в-третьих, если Вы решили подключить детектор на даче, размещайте его подальше от деревьев и кустов, которые также будут являться помехами!

Похожий материал:

• Как сделать светодиодный прожектор своими руками
• Как подключить выключатель света
• Схема подключения прожектора к датчику движения

Способы регулировки функционирования датчиков движения

Независимо от вида устройства принцип работы автоматических включателей освещения одинаков. Однако существуют и усложненные варианты, как например, приборы MW-700 и MW-703, внешний вид одного из них приведен ниже.

Кроме способности сканировать присутствие людей в окружающем пространстве, в устройство встроено реле времени и датчик освещенности. Последний позволяет добавлять существенную экономию за счет блокировки включения света днем, когда и так светло, и включение светильника не требуется.

С момента поступления сигнала на сенсор движения через мгновение происходит включение источника света при условии, что уровня естественного света не достаточно. Через некоторый промежуток времени после прекращения обнаружения движения происходит отключение нагрузки.

Прибор в состоянии управлять нагрузкой до 1000 Вт. Настройка устройства сводится к подбору трех параметров:

• дальности действия, измеряемой в метрах и являющейся по сути чувствительностью;
• времени отключения (6–720 секунд);
• порога срабатывания сенсора освещенности (5–2000 люкс), который подбирается под минимально необходимый уровень освещенности.

Оптимальный выбор настроек позволяет выбрать необходимый режим работы и предотвратить излишние затраты электроэнергии.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

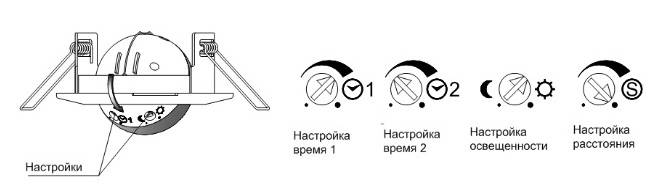

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
