Улей своими руками: используем чертежи для процесса изготовления

Конструкция и способ изготовления двустенного улья

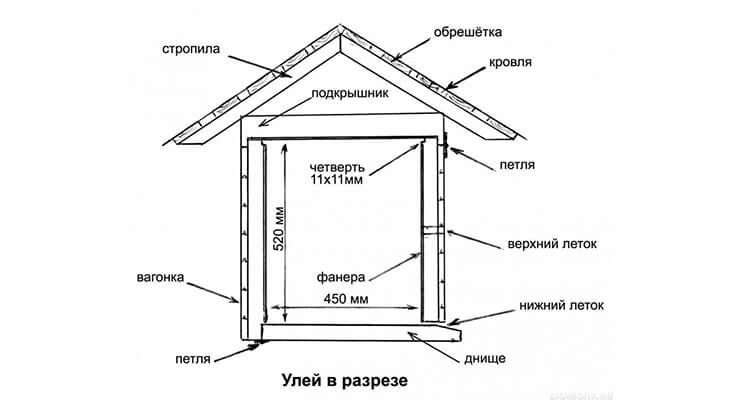

Прежде всего необходимо сделать чертёж.

Стенки имеют толщину около 4 см и образуют корпус, внутренний размер которого:

• длина и ширина по 45 см;
• высота 32 см.

Знаете ли вы? Если 1 пчела запомнила запах, она может обучить ему сородичей из своего улья, эту особенность используют учёные из США, обучающие пчёл искать взрывчатку.

Размеры рамок составляют:

• длина 43,5 см;
• высота 30 см;
• толщина 2,5 см.

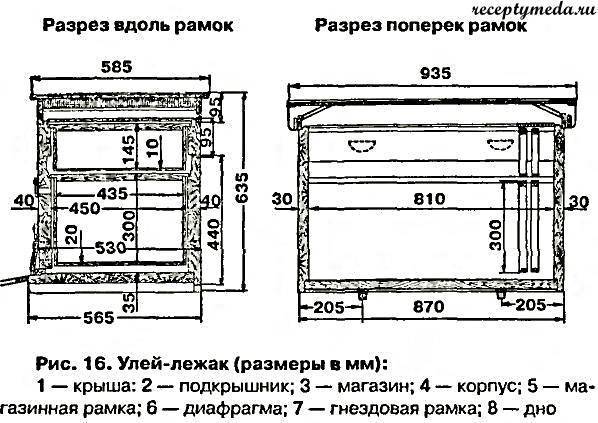

В зависимости от того, вертикальный это улей или лежак, длина может стать высотой. Верхняя рамка планки примерно на 2 см длиннее нижней и вставляется в углубления в стенках корпуса. Каждая рамка может содержать около 3,5 кг мёда. Во время установки рамок чередуют отстроенные и рамки с вощиной.

Диафрагма — это заслонки из досок толщиной не больше 1 см, которые служат для защиты роя от холода.

Магазин — это надставка, составляющая ¼ высоты улья (около 16 см), состоит из магазинных рамок (полурамок) 14,5×43,5 см, вес магазина — около 6 кг. Его устанавливают поверх основных рамок, оставляя около 1 см пространства, с целью увеличения количества мёда. Таких надставок может быть несколько.

Важно! Конструкция дадана позволяет установить 12 полурамок в магазин, но специалисты рекомендуют не делать больше 10. Чтобы защитить пчёл от непогоды, сверху устанавливают крышу, которая бывает:

Чтобы защитить пчёл от непогоды, сверху устанавливают крышу, которая бывает:

• плоская;
• односкатная;
• двускатная.

Пол делается съёмным. Между ним и рамками оставляют свободное пространство 1,5 см с помощью планок такой высоты.

Выбор и подготовка материала

Улей изготавливают из дерева или пенополиуретана (ппу), чертежи отличатся не будут. Последний вариант более современный и лёгкий.

Лучше использовать древесину таких пород:

• ива;
• липа;
• сосна;
• ель.

На корпус и дно потребуется толщина 40 мм, на крышу — 15 мм. Для крепления между собой с помощью фрезы в стенках необходимо прорезать пазы. В стенках по всей ширине делают углубления размером 2×1 см, чтобы вставлять в них рамки. Снизу проделывают углубления для того, чтобы закрепить съёмный пол. Все стенки имеют одинаковый размер, только в передней стенке нужно проделать леток.

Для изготовления дна вместо доски можно взять щиток с прикреплёнными к нему брусьями.

Для утепления устанавливают подкрышник:

• для одностенного улья из 4 кусков доски толщиной 2 см размером 53,2×10 см;
• для двустенного размеры составляют 82×57,2×9 см.

Крыша состоит из:

• 2 досок основной обвязки;
• 2 досок кровли, которые на 3,5 см длиннее основной обвязки.

Покрывается листовым железом. Чаще всего делают односкатную крышу, хотя плоская даёт возможность устанавливать улья друг на друга при перевозке.

Читайте подробнее об особенностях изготовления улья Дадана своими руками.

Изготовление планок

Для изготовления щитов нарезают планки размером 0,4×1,8 см, которые соединяются между собой через вырезанные пазы, их смазывают клеем. Главное требование — плотное прилегание друг к другу. Количество планок должно быть таким, чтобы получилось 5 щитов: 4 на крышу, 1 на дно.

Планки для пола требуются размером 45×15 см в количестве 3 шт., отсутствующая 4 планка образует леток.

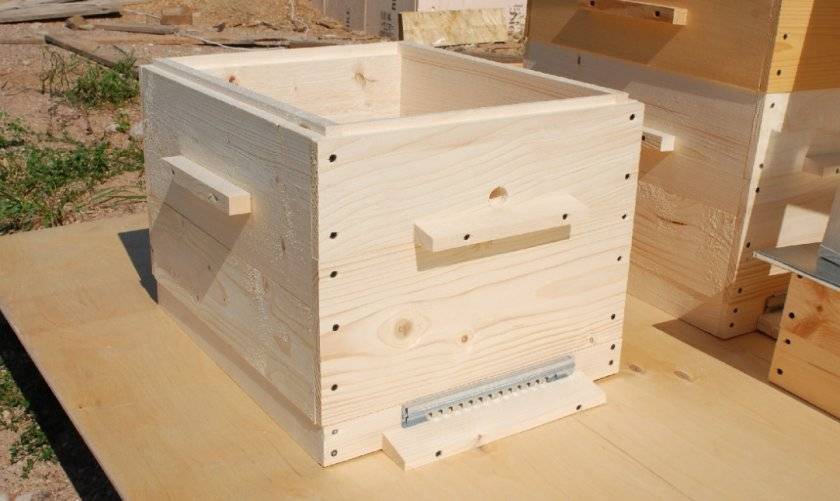

Сбор улья

Крепление элементов дадана между собой осуществляется с помощью клея и гвоздей. Полностью собранный улей окрашивают акриловой краской и дают ему высохнуть.

Видео: Изготовление и сбор улья Дадан

Перед покраской нужно провести подготовительные работы:

• обессмолить, если древесина содержит смолу;
• заделать трещины;
• зашпаклевать;
• зашкурить.

Излишки смолы устраняются подогретым до 50°С раствором кальцинированной соды, нанесённым щёткой 2–3 раза. Также используется скипидар. Остатки этих веществ необходимо смыть тёплой водой.

Высверливание летки и вентиляции

Для одностенного дадана летком служит отсутствующая 4 планка, его ширину можно увеличивать или уменьшать за счёт вкладышей из дерева. Пол должен выступать на 5 см вперёд, чтобы образовалась прилётная доска.

Важно! Чтобы пчёлы с грузом не испытывали неудобств при посадке, прилётную доску рекомендуется увеличить. Ещё 1 леток просверливается в верхней части корпуса, его диаметр — около 3 см

В двустенном дадане нижний леток прикрывают задвижками

Ещё 1 леток просверливается в верхней части корпуса, его диаметр — около 3 см. В двустенном дадане нижний леток прикрывают задвижками.

Вентиляционные отверстия просверливают по 1 в досках подкрышника в виде круга или щели, на которые установлена металлическая сетка.

Материалы для изготовления ульев

Деревянные конструкции. Наиболее распространены именно деревянные ульи, изготавливаются они из хвойных пород. Он должен быть высококачественным и без повреждений, не содержать сучков или гнили. Деревянные конструкции прекрасно защищают пчел от холода и жары, однако, деревянные конструкции образуют повышенную влажность воздуха.

Фанера для улья. Экологичный материал, что немаловажно для обеспечения здоровых пчелиных семей и влияет положительным образом. Такие ульи очень легко транспортировать, но при своих преимуществах они не долговечны. Бюджетный вариант жилища для пчел

В таких конструкциях пчелы чувствуют себя комфортно, им уютно и тепло. На зимний период их принято утеплять дополнительным слоем полистирола или пенопласта. Полистирол также используется для создания более прочных конструкций

Бюджетный вариант жилища для пчел. В таких конструкциях пчелы чувствуют себя комфортно, им уютно и тепло. На зимний период их принято утеплять дополнительным слоем полистирола или пенопласта. Полистирол также используется для создания более прочных конструкций.

Пенопласт. Универсальный материал, который уже используется и в пчеловодстве. Улики из пенопласта легкие и мобильные. Они отлично поддерживают температурный режим в любое время года, так зимой они сохраняют тепло, а летом прохладу. Чтобы такая конструкция была прочнее, а стены устойчивее к температурным перепадам и влаге, ее рекомендуется покрасить.

Полистирол. В работе полистирол не сложный материал, поэтому особых трудностей при конструировании пчелиного домика не возникнет. Материал прочный и надежный. Такой улей хорошо будет держать тепло в зимнее время и защищать пчел от негативных факторов.

Альпийский улей

Наименование такого типа пчелиного жилища произошло из-за его максимальной схожести с природными условиями:

• Маленькие корпуса квадратной формы располагаются по вертикали один над другим;
• Леток размещается только в нижнем корпусе, что уменьшает потребность пчел в обогреве;
• Отверстия для вентиляции и разделительная решетка не применяются, а испарившаяся влага остается на размещенной сверху кормушке;
• Образуется своеобразная воздушная подушка, которая надежно защищает семейство от внешних воздействий и изменения температурного режима;
• Если в наличии есть хороший взяток, то высота улья может увеличиваться до 1,5 м.
• Рамка имеет только проволоку и верхнюю планку, а боковые и нижние элементы полностью отсутствуют.

Чертеж, фото:

Такую конструкцию улья разработал француз Роже Делон. При этом он пытался создать максимальный комфорт и удобство для жизни пчёлок. Идея увенчалась успехом и эффективность пчел превзошла таковую в традиционных домиках.

Небольшая величина корпусов и простота их обслуживания позволяют одному пчеловоду справляться с работой по содержанию насекомых даже на небольшом участке.

Материалы, детали конструкции

Для изготовления пчелиных ульев можно использовать пластик или пенопласт, но надо понимать, что в естественных условиях трудолюбивые насекомые живут в дуплах деревьев. Конечно, им будет комфортнее в деревянных домиках. Самые подходящие доски — из липы или деревьев хвойных пород. Дерево должно быть качественным, обработанным, без шероховатостей и сучков (допускается 2-3 на одну деталь).

Влажность дерева должна быть не больше 16%. Для экономии, можно использовать и фанеру, но она не так долговечна и быстро деформируется под воздействием влаги.

Внимание! Для обеспечения теплоизоляции, фанерные детали необходимо покрывать изнутри пенополистиром.

Для соединения деталей понадобится водостойкий столярный клей, гвозди разной длины. Для крыши можно использовать рубероид. Для финальной обработки дерева нужна олифа и краски. На примере Дадановского улья подробно разберем, из каких деталей будет состоять домик:

• ящики-корпуса в задуманном количестве;
• 10 рамок;
• магазины — 2 шт;
• детали дна и потолка;
• элемент, расположенный под крышкой;
• доска-вставка.

Многокорпусные ульи — секреты содержания пчел

Содержание пчел в многокорпусных ульях осуществляется по тем же основным принципам, что и работа с другими пчелиными домиками. Задача пчеловода – выращивание сильных пчелосемей, способных обеспечить хороший медосбор.

Для накопления меда в этой конструкции требуются новые корпуса, установленные на гнездо сверху. Также можно использовать до трех магазинных надставок (три корпуса и такое же количество магазинов).

Об устройстве многокорпусного улья, его размерах, чертежах мы говорили в отдельной статье: Многокорпусные ульи — внешний вид, конструкция

Расширение

Первое расширение гнезда в многокорпусном улье осуществляется после заполнения верхнего корпуса расплодом. Внизу готового к выходу молодняка в это время почти нет.

Расширение выполняется за счет замены корпусов – нижний устанавливается наверх, а верхний уходит вниз.

Рекомендуемый период – от начала до середины мая. Для этой работы требуется теплая и солнечная погода, позволяющая избежать охлаждения расплода в нижней секции домика.

Проведенная успешно манипуляция дает пчелиной «королеве» место под кладку яиц – она охотно переходит вверх. Здесь заметно теплее и есть пустые соты.

А для того, чтобы исключить пробуждение роевого инстинкта пчелам в верхнем корпусе выдается несколько рамок с искусственной вощиной. Они кормят и выращивают молодняк, параллельно отстраивая свежие соты. Как известно, матка любит только что построенную сушь. Насекомые на такой рамке вырастают крупными и сильными.

Улей к середине мая имеет такой вид:

Второй этап расширения

Приблизительно через две недели необходимо установить третий корпус. Это второй этап расширения. Проводится он после заполнения расплодными рамками всего второго корпуса и выхода в нижней секции улья молодняка. В этот момент в домике становится тесно.

Рекомендуемые сроки – первая декада июня.

Элементы корпуса перемещаются и дополняются следующим образом:

1. Уже установленные корпуса повторно меняют местами – верхняя секция уходит вниз, а нижняя поднимается наверх.
2. Одновременно между двумя уже обжитыми секциями конструкции помещается третий корпус.
3. В третий корпус устанавливается преимущественно вощина. Также требуются две кроющие маломедные рамки.

Пчелиный домик к 6-10 июня имеет такой вид:

Внизу располагается открытый, более молодой расплод. Дальше идет вощина, так как в этот период года пчелы хорошо отстраивают соты. А в пчелохозяйстве их запас на каждый улей должен быть не меньше 40 штук! Вверху будет находиться печатный расплод.Такой метод расширения носит название разрыва гнезда. Используется он для стимуляции строительного инстинкта. Озабоченные разрывом насекомые натягивают соты буквально за пять-десять дней.

Третий этап расширения

Развитие пчел в многокорпусных ульях происходит достаточно бурно. Спустя две недели после второго расширения пчелиным домикам понадобится еще один новый корпус.К середине июня улей выглядит следующим образом:

Нижняя секция, содержащая зрелый (печатный) расплод устанавливается третьей по счету. Вместо нее размещается новый корпус (четвертый с начала весеннего расширения), полностью заполненный вощиной. Над печатным расплодом стоит секция с сушью и медом. А под ним, на «втором этаже», подрастает незапечатанный расплод.

«Королева» ограничивается разделительной решеткой в двух нижних корпусах. Такой метод наряду с установкой вощины точно перед нижней летковой щелью является эффективным противороевым приемом. Также он способствует быстрому наращиванию силы пчелосемьи.

При этом в двух верхних секциях пчелиного домика быстро накапливается свежий мед, ведь первая половина июня – это период бурного цветения дикорастущих и садовых растений.

Четвертый этап расширения

Еще через две недели предпринимается очередная перестановка корпусов. Рекомендуемые сроки – до начала июля. Можно ориентироваться на начало цветения подсолнечника.

Так выглядит улей после очередного этапа расширения:

Печатный расплод вместе с третьей секцией поднимается над разделительной решеткой. Вместо него, вторым снизу, размещается новый корпус с вощиной.

Наличие в пчелином домике вощины играет ту же самую роль, что и по весне, – отвлекает насекомых от роения, мобилизует их на строительство, а «королеву» на откладку свежих яиц. После установки пятого корпуса матка продолжает работать в двух нижних секциях. Это служит ограничением кладки, но в то же время не мешает семье поддерживать силу.Все отделения улья, находящиеся выше разделительной решетки, будут полностью залиты свежим медом.

Из чего состоит пчелиный домик

• Подставка или дно ограничивает конструкцию сверху. У него часто имеется скошенная передняя стенка, на которую садятся пчелы. Иногда между корпусом и дном есть еще одно «ложное» дно. Оно облегчает уборку мусора и прочий уход.
• Корпус представляет собой короб, не имеющий дна. В нем располагаются рамки, место постоянного обитания пчелосемей. Иногда в корпусе устраивают вертикальные убирающиеся перегородки. Иногда несколько корпусов располагают друг над другом. Если их более 3, то такой улей называют многокорпусным.
• Магазин – короб, чуть меньшей высоты, чем корпус. Он не имеет летка и располагается над рамками. Магазин служит для отбора меда. Межу ним и корпусом есть разделительная сетка, которая называется сепаратором. Ячейки в сетке сепаратора должны быть такого размера, чтобы рабочая пчела свободно проходила в них, а матка не могла бы покинуть корпус и отложить яйца внизу, в наполненных сотах. Магазин с сепаратором – отличительная особенность улья, предназначенного для агрессивного медосбора. Естественно, такая технология рассчитана на медовые годы и на сильные пчелосемьи. Если нужно просто разделить две семьи в одном улье, то используется глухая доска.
• Подкрышник – это секция-коробка над всеми корпусами. Ее функция – обеспечивать правильный микроклимат и циркуляцию воздуха в улье. Он может быть с вентиляционными отверстиями либо глухим. Часто в подкрышнике располагают кормушку или укладывают утеплитель.
• Крышка — это, собственно, крыша улья, защищающая его от осадков. Она устраивается скатной или плоской. Чтобы легче было транспортировать ульи, их делают плоскими. Но одно- или двухскатные лучше проветриваются.

Основные типы ульев

Перед началом изготовления желательно ознакомиться с типами пчелиных домиков и их описаниями, чтобы можно было выбрать самую подходящую модель.

Как правило, в одном отделе стандартного улья помещается шестнадцать рамок. Такого количества достаточно для строительства нужного количества сот для расплода и хранения меда. Также распространение получили 12-рамочные вертикальные и горизонтальные домики, которые отлично подходят для небольших пасек. В горизонтальных моделях есть всего один корпус, который, при необходимости, расширяется в обе стороны за счет установки дополнительных рамок. Минус такой конструкции в том, что рамки получаются слишком громоздкими и тяжелыми.

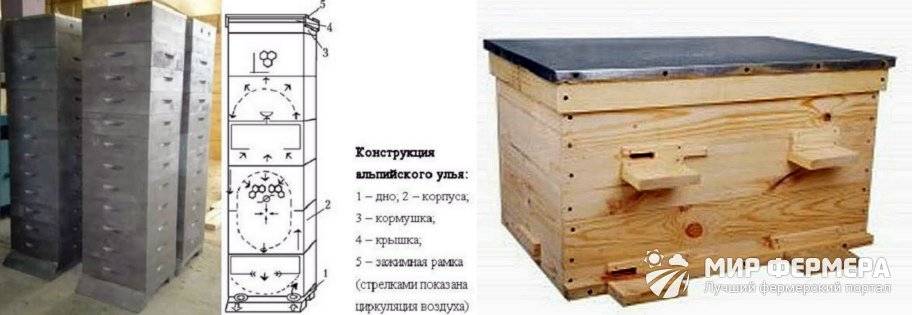

Рисунок 1. Альпийский улей (слева) и лежак (справа)

Вертикальные модели считаются более удобными. Расширение такого домика осуществляется за счет дополнительных отделок, которые надстраивают над основным. При этом размер и вес рамок небольшой.

В целом за время существования пчеловодства было разработано множество типов ульев. Каждый из них имеет свои конструктивные особенности, преимущества и недостатки.

Среди самых популярных можно выделить:

1. Альпийский: по конструкции напоминает пирамиду, состоящую из множества корпусов. Именно этот тип максимально воспроизводит естественную среду обитания пчел. Внутри нет перегородок, а вентиляция осуществляется через леток, расположенный внизу. Благодаря тому, что наращивание рамок осуществляется путем установки дополнительных корпусов в вертикальной плоскости, такой вариант пчелиного домика считается достаточно компактным у основания (рисунок 1).
2. Дадана-Блатта: одна из самых простых моделей, которая отлично подойдет начинающим пчеловодам. Корпус рассчитан на размещение 12 рамок, но, при необходимости, вместимость домика можно увеличить за счет установки магазинных надстроек с полурамками в его верхней части (рисунок 2).
3. Лежак: довольно громоздкая модель, которая располагается не вертикально, а горизонтально. Фактически, такой домик представляет собой короб, разделенный внутри на две части с помощью перегородки. В каждом отделе живет одна семья. Недостаток такой модели – в ее громоздкости, но есть и очевидное преимущество: уход за насекомыми требует гораздо меньше времени и сил.
4. Кассетный: подходит для больших пасек, так как сама конструкция домика позволяет содержать насекомых круглогодично без сезонного перемещения. Фактически, все семьи содержатся в одном корпусе и отделяются друг от друга специальными панелями. Рамки устанавливают в кассеты, закрепленные на специальных полозьях.

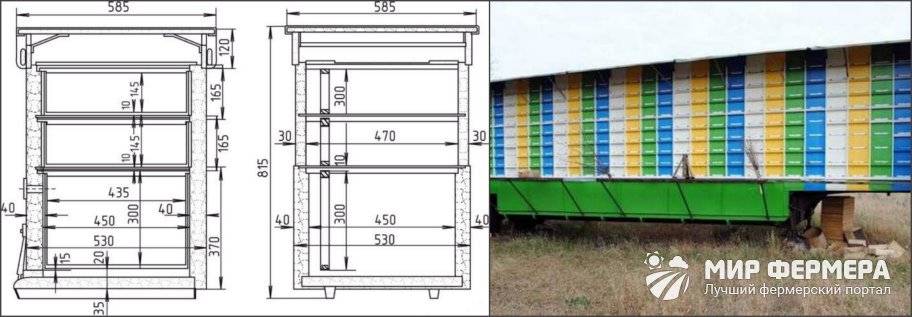

Рисунок 2. Чертеж Дадана и фото кассетного улика

Кроме того, существуют такие модели, как рогатый или улей удав, которые также можно назвать удобными, но из-за сложности изготовления отечественные пасечники используют эти модели редко.

Рекомендации по пчеловодству улье удав

Вначале рекомендуется использовать несложные технологии. С приобретением опыта когда можно пробовать что-то новое.

За счет установки корпусов вверх, многокорпусный улей расширяется. Для увеличения работоспособности пчел, корпуса можно поставить вдоль. После запечатывания рамок с медом, верхний корпус улья убирается. Два нижних корпуса, в которых содержатся рамки с пергой и сушью, необходимо будет позже переместить. Отводки и нуклеусы в данном случае не используются.

При увеличении семьи, необходимо расширить корпус, используя вощину. При главном медосборе улей используется для объединения и укрепления пчелиных семей. Улей обязательно обрабатывается от клеща. После медосбора необходимо оставлять продукт пчелам в качестве корма. Нижние корпуса, содержащие пергу, убираются.

Пчеловождение доказало: улья «Удав» относятся к многокорпусному стояку, с которого получают более 50 кг натурального и качественного меда.

Иногда устанавливают кормушку между вкладышем и выдвигающимся дном. Все узлы соединяются с помощью фальцев.

Ухаживать за пчелами в многокорпусном улье, когда гнездо является сжатым, несложно. После выхода насекомых из зимовки, начинается весенний облет. Именно тогда необходимо убрать два корпуса снизу. Не забывайте расширять в ульях корпуса, устанавливая их сверху.

Можно сделать вывод: конструкция ульев «Удав» имеет ряд преимуществ. Легко транспортируются, изготовление своими руками не занимает много времени. Пчеловоды используют его при кочевом виде пасеки.

В первых двух корпусах снизу насекомые обычно отсутствуют в этот период, поэтому их снимают, очищают от разного мусора. Затем проводят осмотр обитателей улья. Подсчитывают количество пчёл, состояние матки и расплода. Если всё в порядке, улей закрывают.

В зависимости от погоды и установившейся температуры воздуха на улице добавляют рамочки с вощиной и монтируют сверху ещё корпуса. Через 7–9 суток после первого облёта устанавливают первый корпус с вощиной.

Он должен находиться возле гнезда с расплодом. Последующие корпуса по необходимости крепят сверху. При возникновении ситуации, когда нужно поменять матку, а также, если нужно предотвратить образование роя, создают роение искусственным путём. Корпус с королевой вынимают, а с двух сторон (снизу и сверху) размещают ещё по одному.

Такой новый улей по истечении 3 суток помещают возле старого пчелиного дома, чтобы рабочие пчёлки постепенно перебрались в новое сооружение. Если при последующем осмотре выяснится, что насекомым тесновато, необходимо установить ещё один корпус с вощиной.Во время наступления основного медосбора два нижних корпуса надо убрать, так как они обычно пусты или наполнены пергой. Из других рамок делают откачку мёда.

В среднем с одного улика получают примерно 50 кг мёда.

Для зимовки крылатым труженицам оставляют пару корпусов с запечатанным мёдом. В холодный период пчёлы поедают около 7–8 кг.

Как отмечалось выше, зимовка осуществляется в 4-5 корпусных секциях. По весне выдвижной лоток днища вынимают и очищают от накопившегося мусора, мертвых пчел. Также его можно заменить чистым, отложив дезинфекцию грязного днища на более удобное время.

Затем оценивают состояние гнезда – его потенциал в виде расплода, здоровья пчел, наличия достаточного количества корма. Обычно убирается две нижних секции, уже пустующих к наступлению устойчивого тепла.

Первое расширение выполняется спустя 7-10 дней после облета – вразрез гнезду устанавливается корпусная секция, укомплектованная вощиной. Под нее ставится разделительная решетка. К этому моменту в природе должен появиться первый взяток. Далее следуют традиционной схеме расширения – переставляют корпуса точно так, как в других многокорпусных домиках.

Виды и применение разделительной решетки для пчел в ульях

https://youtube.com/watch?v=2xO6osz7IRk

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей самостоятельно несложно. Есть несколько важных моментов.

• Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
• Заранее изучить чертежи и представлять порядок работы.
• Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются. Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие). Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел. Торцы соединений дополнительно усиливаются штифтами или саморезами

Перед последующей сборкой нужно дать клею высохнуть. Высверливается верхний леток, прорезается нижний по кромке корпуса.

• Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
• Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
• Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

	Длина мм	Ширина мм	Высота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус	450	450	310
Магазин	450	450	155
Крыша	450	450	70
Внешний размер (при толщине доски 35 мм)
Корпус	520	520	320
Магазин	520	520	165
Дно	520	520	70
Крыша	520	520	80

• Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
• Глубину прочих фальцев выбирают исходя из толщины материала.
• Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
• Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
• Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

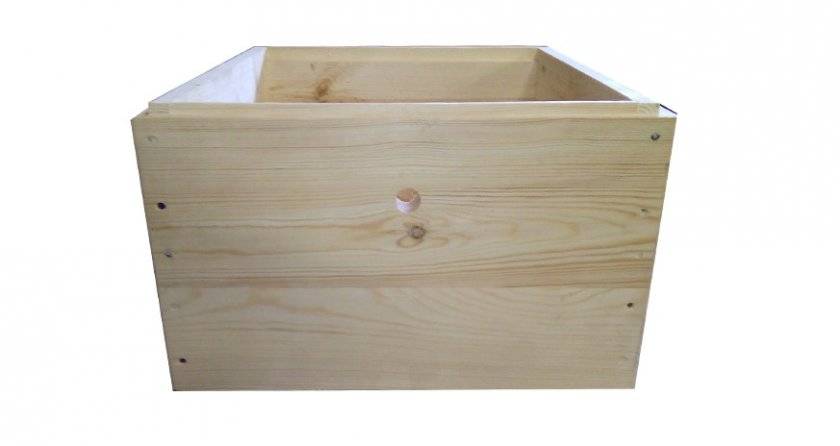

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Альпийский улей или конструкция по методу Роже Делона

Довольно удобная конструкция по причине того, что по мере увеличения численности пчел в семье нет необходимости отстраивать новый улей. Нужно всего лишь добавлять вставки, поднимая его в высоту.

Роже Делон – довольно известный французский ученый пасечник, держащий пасеки в Альпах. Причем благодаря своей конструкции ульев он не успевает собрать мед летом, а по тому делает это уже зимой.

Сама конструкция пчелиного дома кардинально отличается от всех, о которых говорилось ранее, причем не только строением, но и размерами. Именно по этой причине содержание подобных ульев не очень удобно. Достаточно сложно подобрать под нестандартные рамки подходящую медогонку. Но по производительности альпийские ульи обгоняют любые другие даже в не медоносный год.

Какой бывает мёд: состав и классификация (прочитать подробнее)

Кассетный улей – в таком ящике предлагается жить пчеле.

Так же сложно переходить с обычных пчелиных домов на альпийские –«новоселам сложно привыкнуть к другому строению. По этой причине, если начинающий пчеловод, рассмотрев все варианты остановился на альпийском, то не стоит начинать с чего-то простого с мыслью, что со временем можно будет поменять конструкцию. Лучше в таком случае сразу строить улей по конструкции Роже Делона.

Плюсы и минусы конструкции

Рассмотрим сильные и слабые стороны дадановского улья.

Преимущества:

• семьи можно разводить вертикально (это более естественно, чем горизонтальное разведение);
• надставку можно установить в одиночку благодаря незначительному весу;
• двухкорпусный улей предусматривает достаточно много места для развития пчел, благодаря чему можно избежать роения;
• обработка пчел от вредителей и заболеваний выполняется лишь в гнездовой части, следовательно, вредные вещества не попадают в соты;
• конструкция позволяет с легкостью откачивать мед с любого уровня;
• рамки делятся на гнездовые и магазинные, благодаря чему срок эксплуатации последних увеличивается.

Недостатки:

• уровневая конструкция не позволяет проводить осмотр гнездовых рамок достаточно часто, из-за чего труднее определить момент роения;
• собранный улей достаточно громоздкий, могут возникнуть трудности со срочной сменой месторасположения;
• осенью и зимой насекомых нужно подкармливать, т. к. они зимуют в гнездовых рамках, а мед откладывают в полурамки.

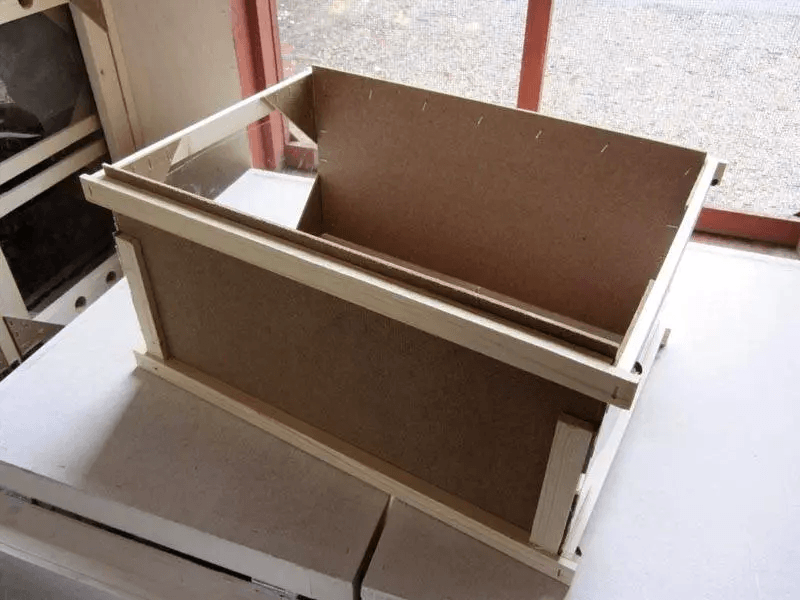

Требования к самодельному улью

Опытные пчеловоды рекомендуют при постройке самодельного домика учитывать следующие правила:

• строительный материал нужно брать прочный, не пропускающий влагу, чтобы защищал насекомых от плохих погодных условий;
• нужен утеплитель, который будет зимой удерживать внутри тепло, а летом — комфортную прохладу;
• желательно наличие не одного, а нескольких летков, которые соответственно погоде можно будет закрывать и открывать;
• в улье должно быть достаточно места для передвижения пчёл, для расплода и мёда;
• конструкция должна быть удобной для пчеловода, чтобы он мог легко собирать мёд убирать домик и ухаживать за семьёй, понадобятся открывающаяся крышка и/или съёмное днище.

Схемы, чертежи и рамки для ульев

Чаще всего используются стандартные рамки размером 435Х230 мм (для гнезда) или полурамки размером 435Х145 мм (для магазина). Их пустой проем заполняется оцинкованной проволокой диаметром 2 мм и восковыми листами. Эти листы с вдавленными донышками будут основой для строящихся сот. Рамки задвигаются сверху вниз в пазы и висят на плечиках – расширениях в верхней части.

Шаг, с которым располагаются рамки в коробе равен 37 – 38 мм. Сама ширина рамки (плечиков) немного меньше – 36-37 мм. Разница нужна, чтобы пакет рамок не застревал в коробе из-за теплового расширения и склеивающего их прополиса. Это обеспечивает так называемое «пчелиное пространство».

Чтобы успешно сделать улей , нужно знать, что устройство рамки, как и самого улья, существенно зависит от климата, в котором располагается пасека.

• В резко континентальной и горной местности нужно делать рамки шириной 36 мм и их шаг – 38 мм,
• В умеренно континентальной местности – ширина 36 мм и их шаг – 37 мм,
• Местность с минимальными перепадами температур (у моря, в степи и пр.) — 37 мм, с шагом 37,5 мм.

Между стенками улья и крайними рамками также должен быть точно установленный зазор. Он составляет 9,5 мм. Если сделать его большим, то заполнят пространство сотами, а если меньше – то крайняя рамка приклеится прополисом к коробу. Расстояние между дном улья и нижней частью рамок должно быть 2 см. Пчелы должны свободно перемещаться по дну, и снизу должен поступать воздух. И даже при соблюдении этого правила, за пчелосемьями нужен регулярный уход, чтобы рамки не пристали к днищу.

Для того, чтобы делать качественные и одинаковые рамки для ульев своими руками, пчеловоды используют специальные лекала. Собирают их на гвозди. Изготовление рамок собственными руками оправдано. Ведь и для небольшой пасеки они нужны сотнями.

Вывод маток

Небольшой размер соторамок и многокорпусная конструкция облегчает вывод маток в Удавах.

Для этого используется крышка-дно, имеющая размеры обычной корпусной секции, но уменьшенная по высоте. В качестве дна здесь устанавливается фанера, а в обвязке выполняется летковое отверстие, к которому крепится дощечка для прилета насекомых.

1. Корпус делится пополам. В каждое из отделений устанавливается по две соторамки с закрытым расплодом и свищевым маточником (либо незапечатанным расплодом), а также одна кормовая рамка с медом. Можно подставить одну вощину, чтобы позже не ошибиться со временем ее установки – меньше уйдет сил на слежение, будет проще подготовиться к пересадке.
2. Сверху ставится крышка-дно и повторяется та же операция для следующего корпуса – деление пополам, выдача расплода, маточника.
3. Можно получить до 8 «королев» (по две на корпус) с одного улья. При этом летковые отверстия каждой секции поворачиваются на 90 градусов – направляются во все стороны света.
4. После вывода маток полученные семьи можно рассадить по новым ульям, либо объединить в одну – все зависит от задач, поставленных пчеловодом.

Выгода Удава в том, что он позволяет избежать использования улейков-нуклеусов. Для сравнения, в Даданах тот же прием вывода «королев» не применим из-за небольшого количества пчел, участвующих в процессе.
