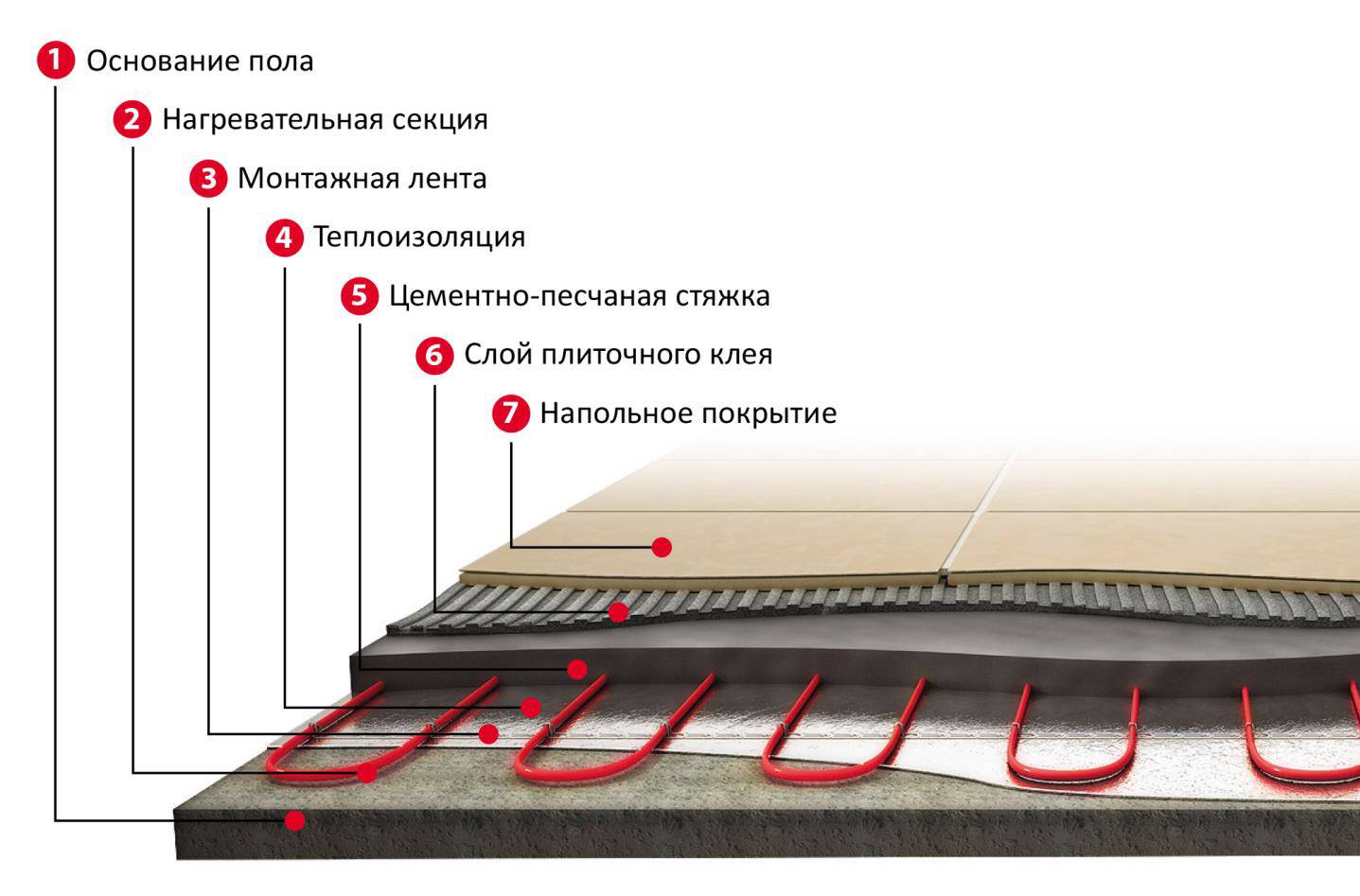

Теплый пол в готовую стяжку своими руками

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

• максимальная толщина матов составляет 3 мм;
• наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
• сетки обеспечивают проникновение материала для стяжки или клея для плитки.
• Укладка при помощи матов имеет такие особенности:
• перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
• после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

• просчитайте его глубину так, чтобы это не мешало укладывать плитку;
• располагайте канал на одинаковом расстоянии от кабельных витков;
• канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

• сделайте поворот и разрежьте сетку поперек;
• разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
• возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
• удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
• если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

• после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;

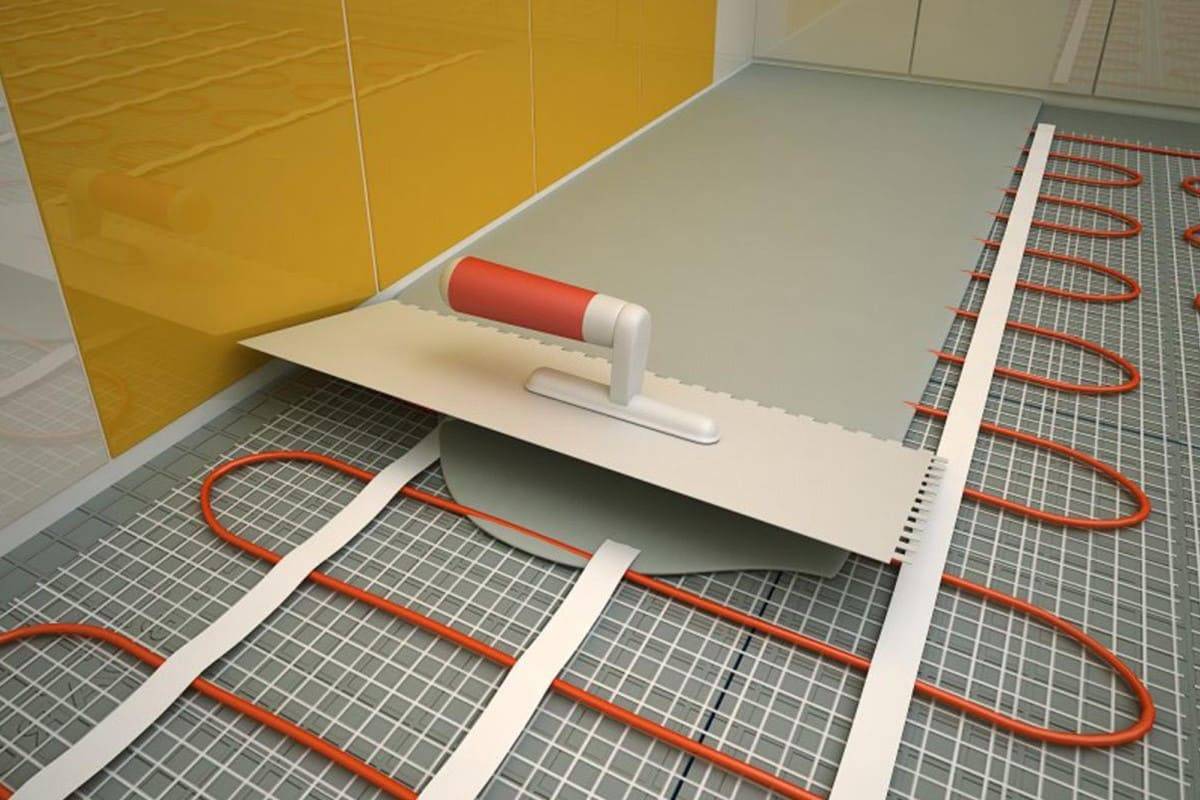

• покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
• когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

• Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
• Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
• Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
• Смеси для теплых полов, выпускаемые в широком ассортименте.
• Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
3. Обрезка труб производится перед подключением их к гидравлическому насосу.
4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

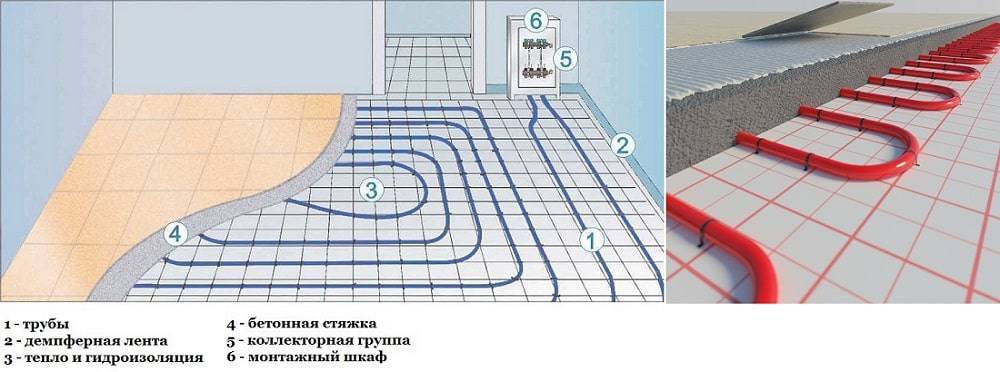

Укладка теплого пола

После завершения подготовительного этапа начинается укладка теплого пола по выбранной и размеченной на полу схеме.

При укладке труб необходимо придерживаться следующей схемы:

• отступать от стен на 20 см, от окон на 15 см;
• расстояние между трубами от 10 до 15 см;
• максимальная длина трубы – не более 80 метров;
• конец трубы возвращается обратно к конвектору.

Прежде чем залить трубы стяжкой, необходимо их проверить, включив систему. Если все в порядке, можно выставить маячки по уровню, после залить смесью и выровнять по ним, не забыв установить датчик температуры пола, который должен находиться между трубами в стяжке.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Самовыравнивающиеся растворы

Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.

Этот строительный материал не дешёвый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.

Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.

Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.

Здесь есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.

Для того, чтобы залить большие объёмы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир всё равно придётся выравнивать вручную.

Такой раствор оправдает себя на «горящем» объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.

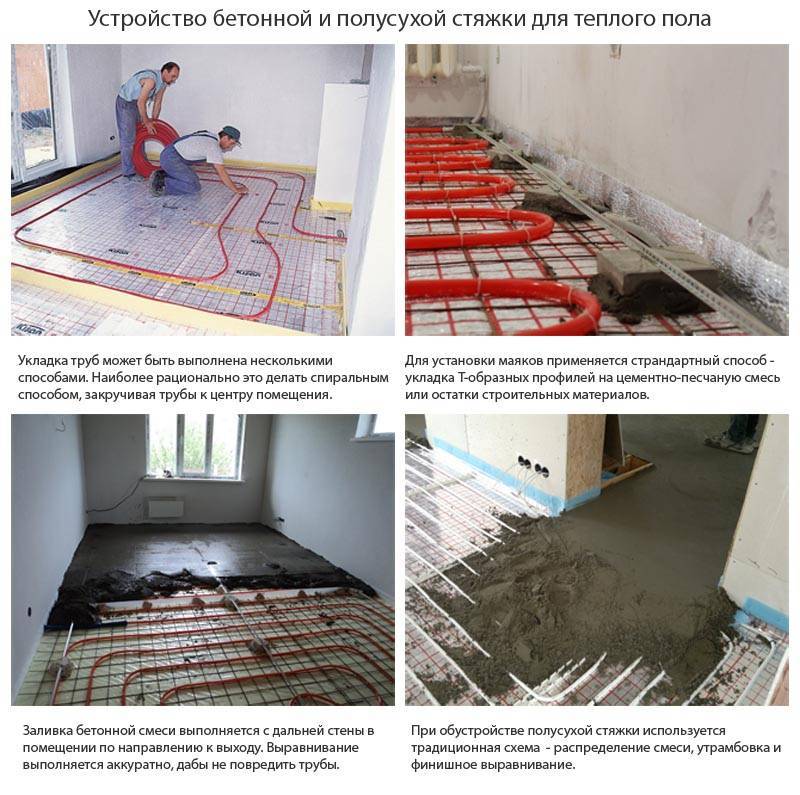

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

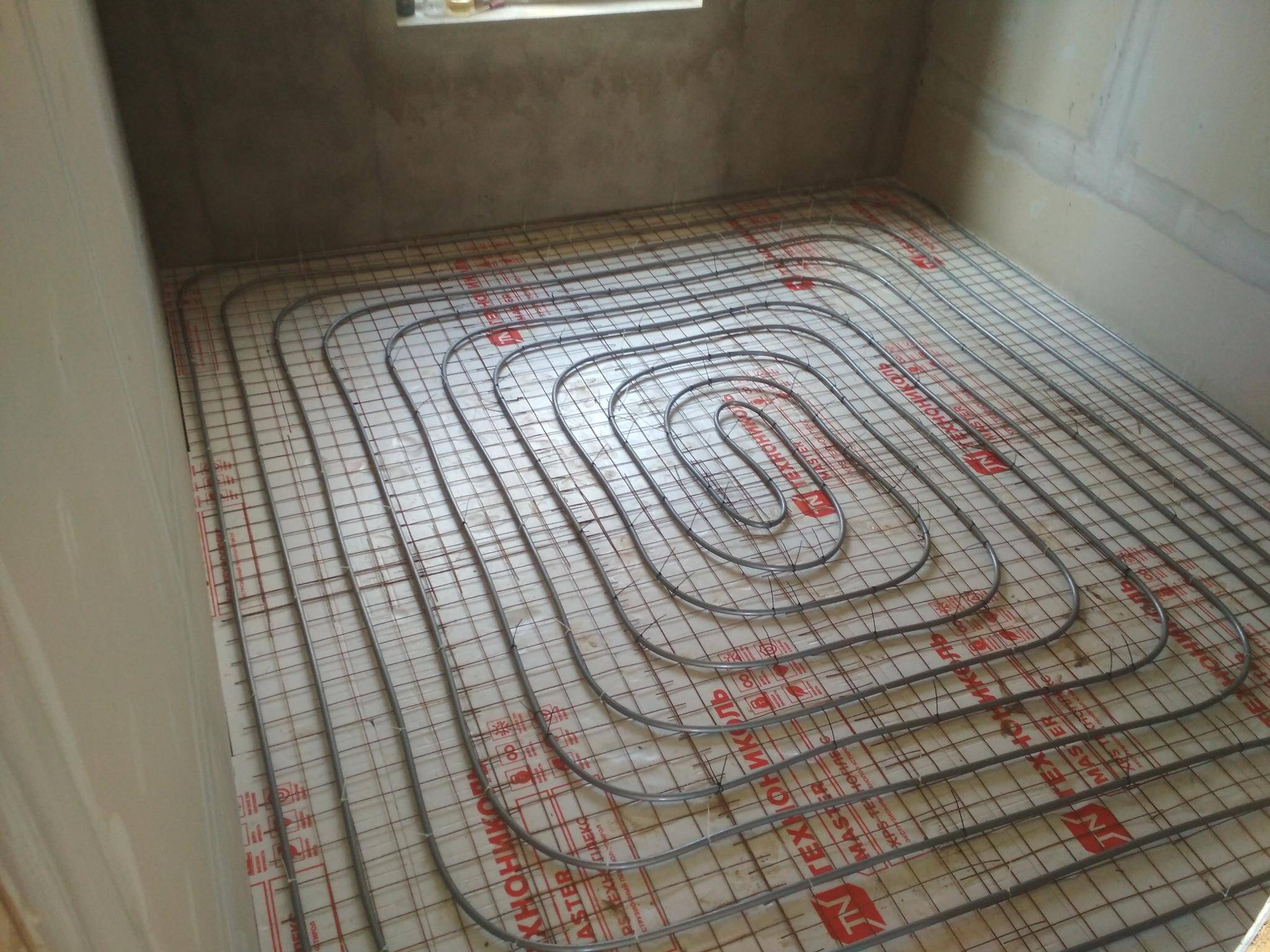

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

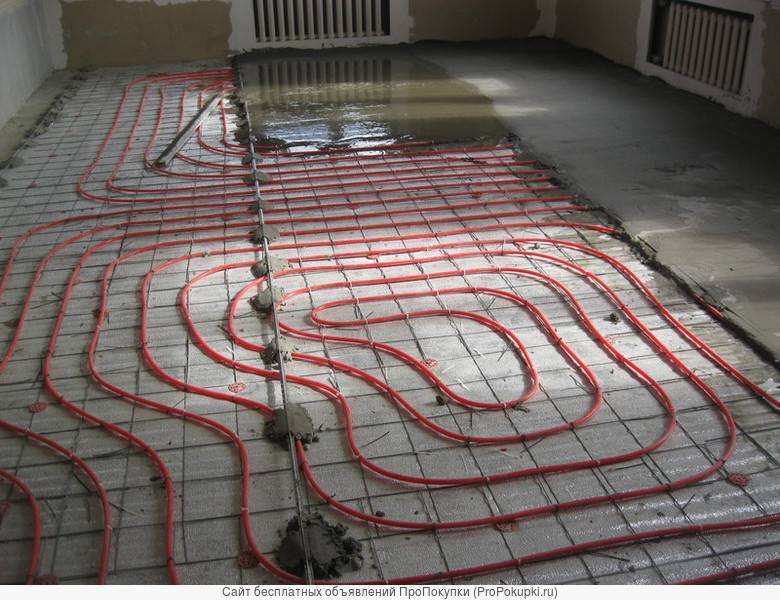

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

• площадь помещения;
• характеристики материала, использованного для возведения стен и перекрытий;
• наличие и категория теплоизоляции помещения;
• вид теплоизолирующего слоя под самой системой;
• материалы напольного покрытия;
• характеристики и параметры труб в системе;
• температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

• сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;

• трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

• медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

Выбор материалов

В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.

Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».

No1. Подбор оптимального варианта труб

В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.

Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.

Труба taen pe-RT

На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.

Для водяных теплых полов применяют размеры:

• диаметр — 16, 17, 20 мм;
• толщина стенок — 2 мм.

Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.

No2 — выбор утеплителя

Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.

Оптимальными считаются два вида подложки:

экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;

Экструдированный пенополистирол

пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).

Маты из пенополистирола

Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:

• для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
• укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
• если под основанием теплых полов располагается отапливаемое помещение — 3 см.

Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.

Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см

No3 — покупка комплектующих для коллектора

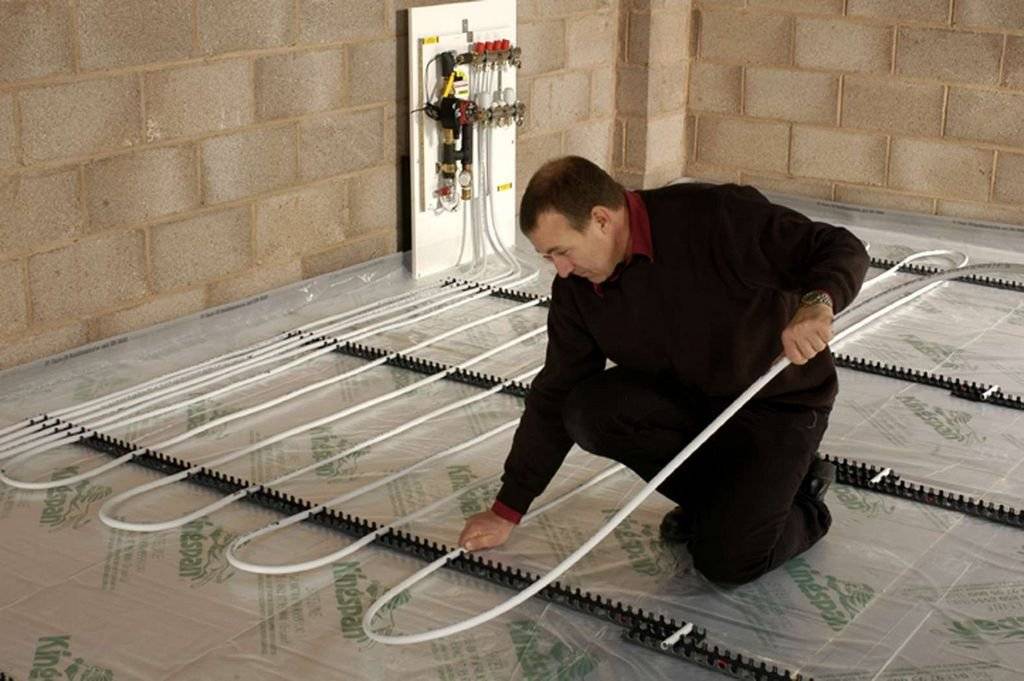

Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.

Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.

Коллектор тёплого пола

Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой

Каким требованиям должна соответствовать стяжка

В отношении стяжки нет каких-либо нормативных документов. Существуют определённые правила, одно из которых состоит в том, что тёплый пол электрический, под стяжку будет он или нет, делается на ровной поверхности. Это, кстати, относится и к напольному покрытию. Так что, обеспечение ровного пола является непременным требованием его дальнейшей отделки. Для выравнивания может использоваться как классическая стяжка, так и другие приёмы и технологии, например, самовыравнивающиеся полы.

Такая толщина стяжки под тёплый пол обеспечит его быстрый и равномерный прогрев и в то же время достаточную прочность.

Толщина стяжки для теплого пола

Кроме того, такая толщина обеспечит равномерную сушку стяжки. Если появляются трещины в стяжке тёплого пола, то это не сулит в будущем надёжной работы. Причиной этого служат два отрицательных фактора:

1. Трещины препятствуют равномерному прогреву пола и обогреву помещения.
2. Вследствие наличия трещин и нарушения равномерного распространения тепла, возникнут локальные участки с повышенной температурой, что приведёт к перегреву нагревательных элементов, следствием чего будет сокращение их ресурса и быстрый выход из строя.

Так что появление трещин – тревожный симптом, говорящий о неправильном выполнении стяжки и призывающий принять своевременные меры к устранению нарушений. Здесь необходимо отметить ещё один момент. Цемент набирает прочность четыре недели, поэтому в течение этого срока желательно не проводить никаких работ и ждать высыхания стяжки.

Трещины на бетонной стяжке

Для получения качественного результата после выполнения заливки помещение лучше всего затемнить и принять меры от возникновения сквозняков. Это необходимо для обеспечения одинаковых условий для высыхания по всему помещению. Через сутки стяжку можно закрыть полиэтиленовой плёнкой и ждать полного застывания раствора.
