Угловой камин своими руками: делаем угловой камин из кирпича, схема порядовки

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:

Приблизительные размеры углового камина

  • угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
  • непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
  • камин, который не используется, не должен становиться причиной охлаждения здания;
  • угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

Разрез углового камина

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

Угловой камин своими руками – проект

Дымоход

Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

https://youtube.com/watch?v=pc7kEKd9u4k

Угловой камин своими руками – пошаговая инструкция

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент: Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Камин с выемкой в виде арки

Чтобы на Новый год сделать такого типа камин своими руками, необходимо подготовить две коробки одинаковой величины, из которых сформируется уникальный элемент декора. Коробки нужно будет соединить между собой, чтобы получился большой ящик. Границы соединения следует проклеить и зафиксировать скотчем для надежности.

Инструкция по изготовлению новогоднего камина поможет максимально просто и быстро сделать самостоятельно такое необычное украшению помещения к празднику. Следует выполнить такие действия:

  1. При помощи пенопласта сделать подиум для очага, на котором впоследствии будет находиться вся конструкция.
  2. Из бумаги нужно вырезать арку для портала новогоднего камина. Окно нужно делать такого размера, чтобы он сочетался с общей величиной искусственного очага.
  3. На переднюю часть сооружения приложить шаблон симметричным образом, чтобы предполагаемый портал размещался строго посередине.
  4. Обвести карандашом по шаблону и вырезать при помощи канцелярского ножа или ножниц. Отверстие должно представлять собой топку очага по форме арки.
  5. На верхнюю часть приклеить каминную полочку и декоративный плинтус.

В завершении получившуюся конструкцию необходимо обклеить бумагой и сформировать покрытие из «кирпичей», которые были вырезаны из картона. Также можно использовать обои либо самоклеящуюся пленку с соответствующим принтом.

Интересно! Правила выбора микроволновой печи для дома

Угловой камин из картонной коробки

Еще один вариант создания уникального камина к новогодним праздникам.

  • Чтобы сделать угловой очаг, нужно измерить размеры стен для будущего элемента декора. Затем подготовить одну большую коробку. Можно использовать картонный ящик из-под телевизора.
  • Затем следует составить проект предполагаемого сооружения, учитывая полученные замеры.
  • После чего следует приступить к самому процессу создания искусственного очага:
  • Отрезать в коробке заднюю стенку.
  • Боковые отвороты необходимо склеить между собой скотчем.
  • Чтобы сделать верхнюю полку, можно воспользоваться листом фанеры, который заранее следует выпилить необходимой величины. Кроме этого, нужно сложить несколько картонных листов, чтобы сделать максимально жесткое сооружение, прикрепив его к новогоднему камину.

На лицевой стороне очага нужно вырезать отверстие для «топки».

Первый вариант: пошаговая инструкция

Метод возведения данного сооружения спроектировал В. Быков. Он уже доказал свою эффективность не один десяток, а может и не одну сотню раз. Идеально подойдёт для малогабаритных помещений.


Схема-порядовка по проекту В. Быкова

Из дополнительных материалов для возведения конструкции по этому методу вам понадобятся колосниковая решётка размером 25х25 сантиметров для топочной части и полосы из металла пятимиллиметровой толщины размером 30х50 для потолка в нишах.

  1. Разметьте на фундаменте первый ряд кладки очень аккуратно, чтобы задать правильное направление всей постройке.
  2. На разметку положите первый ряд кладки с соблюдением всех правил и размеров ваших схем и порядовок.
  3. Согласно порядовке уложите 2 и 3 ряды.
  4. Основание топочной части начинается на 4-ом ряду. Сделайте центр этого ряда шамотным кирпичом.
  5. 5-й ряд — оформите зольник или отверстие поддува. Для этого хорошо закрепите полоски из металла на кирпичи вокруг камеры.
  6. 6-й ряд предусматривает установку колосника и выкладывается шамотным кирпичом по схеме-порядовке.
  7. 7-й ряд — начинайте оформлять топку и стороны портала.
  8. 8–12 ряды строго по схеме возводите стены портала.
  9. 13-й ряд — установка металлических полос или уголков размером 600х50х5 мм. Кладка строго по схеме.
  10. На 14-ом и 15-ом рядах выкладывается «зеркало», которое задерживает тепло и направляет его в комнату. Возводите стену под углом в 20 оС.
  11. 16-й ряд — постройте ровную площадь для «зуба». Обмажьте её смесью из песка и глины.
  12. Ряды 17, 18 и 19 станут передней стеной камина. Их нужно выкладывать по форме, огибающей «зуб».
  13. Ряды 20–22 — выкладывается «хайло» (часть дымохода) размером 14х27 сантиметров. Сверху на раствор из глины установите дымовую задвижку.
  14. Над задвижкой (ряд 23) формируется дымовое отверстие не совсем обычной формы.
  15. Ряды 24 и 25 предусматривают возведение дымохода с размером внутреннего канала 14х27 сантиметров.
  16. Последний этап — установка металлической трубы, накрытой железным кожухом.

Пошаговая инструкция для постройки камина

На этапе проектирования нужно учесть, что лучшим местом для размещения отопительного прибора любой конструкции будет внутренняя стена дома. В случае строительства углового камина лучше всего выбрать именно такой стык перегородок. Если они выполнены из кирпича, то при протопке очаг сможет обогревать и соседние помещения. При установке отопительных приборов в доме с перегородками из дерева или других горючих материалов потребуется установка защитной прокладки. Она представляет собой асбестовый лист, который нужно заранее прикрепить к стене на месте расположения будущего камина. Это предохранит древесину от возгорания. Проектируя камин, нужно учесть, что площадь дна его топки не должна быть больше 1% от площади помещения. Топку можно сделать треугольной или в виде трапеции: такое расположение стенок соответствует оптимальной теплоотдаче. Расчет ширины портала производят, исходя из размеров дна: из значения площади пода извлечь корень квадратный и удвоить это число. Высоту портала обычно определяют как 2/3 его ширины, но при использовании арочных перекрытий она может быть немного больше. Для расчета глубины топки надо вычислить длину ее боковых сторон. Это значение можно найти, разделив ширину портала на 1,4. Если расстояние больше, то необходимо возведение задней стенки топливной камеры, тогда она и будет трапециевидной

Слишком глубокий камин будет отдавать меньше тепла в помещение, поэтому важно соблюдать соотношение ширины портала и глубины топки. При устройстве очага можно использовать готовые металлические топки с оптимальными размерами

Это значительно облегчает работы по возведению конструкции

Выбор такой детали для очага может быть основан только на знании размеров помещения

При проведении расчетов важно и правильно вычислить площадь просвета дымохода. Его величина не должна быть меньше, чем 1/10 площади пода топки

Если планируется купить для дымохода готовую трубу круглого сечения, то оптимальный диаметр ее будет 10-12 см. Определив необходимые параметры камина, можно сделать нужные чертежи и эскизы оформления. После этого нужно приобрести все необходимые материалы.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

  • открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
  • прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
  • предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
  • задвижка для регулировки тяги.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

  • Чугунную топку со стеклом.
  • Комплект сэндвич труб.
  • Силиконовый герметик.
  • Хомуты, тройник.
  • Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
  • Кронштейн для опоры дымоходной трубы.
  • Минеральная вата (для изоляции прохождения трубы через перекрытия).
  • Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

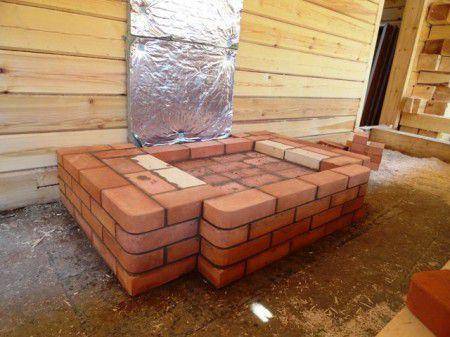

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Рисуем проект углового камина

Прежде чем приступить к строительству углового камина в доме, необходимо составить подробный проект и выполнить чертеж. На чертеже должны быть отражены все элементы конструкции, проставлены размеры.

Если вы хотите увеличить габариты камина, сразу рассчитайте, сколько дополнительного материала на это уйдет и какая мощность камина при этом получится.

Ниже мы приводим схему кладки, где снование топочной камеры будет начинаться с шестого ряда. Вы же можете несколько изменить подобную конструкцию, в зависимости от назначения камина и личных предпочтений.

Если главной задачей углового камина является обогрев помещения, то топку необходимо делать низко, чтобы хорошо прогревался пол, забирая снизу холодный воздух.

Если же главным назначением камина служит декоративная функция, то можно приподнять топку над полом

Рассчитываем размер топочной камеры

От размеров помещения будут зависеть габариты камина, поэтому ниже мы приводим таблицу, которая подскажет, как правильно рассчитать размеры конструкции.

Площадь помещения необходимо разделить на 50.

Правильные пропорции каминной топки

Это значение и будет подсказывать, какой площади должен быть проем топочной камеры.

Например, для средней по размеру комнаты (20-25 кв метров) нужно делать камин с топкой шириной 0,5 м2.

Что касается общих габаритов конструкции, то идеальным является соотношение ширины и высоты 3:2.

Как говорилось выше, большое значение имеет глубина топливника. От нее напрямую будет зависеть эффективность обогрева. Придерживайтесь примерно следующих пропорций: глубина топливника = ½ или 2/3 от высоты топки.

Размер камина должен быть выдержан в определенной пропорции

Если вы ради декоративных целей решите увеличить объем и глубину топочной камеры, то учитывайте, что при этом значительно снизится эффективность обогрева комнаты.

Рассчитываем размер дымохода

Не менее важно правильно рассчитать размеры дымохода, так как от этого напрямую будет зависеть тяга. Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры

Оптимальным соотношением является сечение трубы в размере 1/10 от площади входа топочной камеры.

Если дымоход имеет круглое сечение (например, если вы используете сэндвич трубы для строительства дымохода), то берите диаметр не менее, чем 150 мм.

Расположение дымоходной трубы на крыше относительно конька

При меньшем диаметре значительно снизится тяга.

Высота дымохода должна быть не менее 5 метров. Но если дом в 2-3 этажа, то ее придется, конечно, поднять. Здесь необходимо будет ориентироваться на положение конька крыши.

Ниже представлены определенные закономерности вывода дымохода, которые ориентированы на положение конька крыши.

Инструменты, необходимые для возведения камина

Для того, чтобы выложить камин, ни на что не отвлекаясь в процессе работ, следует запастись набором основных необходимых для этого инструментов и приспособлений, к которым относятся:

  • Печной молоток. Состоит из ручки и стальной насадки. С одной стороны насадки находится обух, с другой – лопатка-кирочка. С ее помощью осуществляется раскалывание и отескакирпича для придания ему необходимой формы. Так как данное действие предполагает нанесение по инструменту ударов разной силы, то лучше запастись двумя печными молотками.
  • Кельма. Представляет собой лопатку для нанесения и выравнивания раствора.
  • Уровень. Используется для проверки горизонтальности поверхности кладки. В некоторых случаях уровень может быть приспособлен и для проверки вертикальных поверхностей.
  • Отвес. В том случае если вертикальность поверхности кладки нельзя проверить уровнем, используется обычная нитка с грузиком, называемая отвесом.
  • Большая емкость. В ней будет замешиваться раствор для кладки.
  • Сито. Песок для раствора нуждается в предварительном просеивании.
  • Стремянка. Кладка верхних рядов требует нахождения мастера на возвышении.
  • Рулетка. Строительные работы неизбежно сопряжены с измерением длины.

Порядовка, отражающая особенности той или иной отопительной конструкции позволяет значительной упростить процесс кладки. Определившись с видом желаемого камина, нужно лишь найти соответствующую схему-порядовку, подготовить необходимые материалы и инструменты и можно смело приступать к строительству. Правда, стоит учитывать различные уровни сложности возведения разных каминов и трезво оценивать свой уровень мастерства в этой области.

Место для камина

Если же вы решили установить флеш-камин у себя дома, то для начала нужно определить место. Выбор расположения его очень важен, чтобы можно было качественно создать иллюзию того, что камин вполне настоящий.

  • Во-первых, определяем комнату, где планируем установку такого камина. Здесь все просто. Скорее всего, это будет гостиная или зал. Реже декоративные камины устанавливают в спальне.
  • Во-вторых, планируем его размещение. Обычно его устанавливают посередине продольной стены. Но здесь все зависит от вашего пожелания и проекта комнаты, а также от ее технических возможностей.

Но даже в самой небольшой комнате можно установить данный тип каминов. Здесь можно отлично вписать угловой камин без декоративного дымохода. Он не займет много места и будет вполне уместно смотреться.

Не стоит размещать камин в местах, где он будет мешать. Например, около шкафов, дверей и батарей. Это не только усложнит работу по установке, но и впоследствии камин может повредиться.

Кладка

Между первым рядом основания камина и фундаментом настилается слой рубероида. Далее, строго по проекту, в котором имеется порядовка, выполняется кладка камина. Порядовка – это пошаговая инструкция, которая позволяет вести работы, основываясь на ранее разработанные схемы, зарекомендовавшие себя с положительной стороны. Мы не ставим перед собой задачи охватить все существующие проекты, для этого есть другие ресурсы. Мы рассмотрим наиболее простой вариант углового камина, с которым справится даже дилетант в печном деле.

Простая порядовка

Обратите внимание, что первый ряд имеет форму квадрата. Выложите его, тщательно проверив горизонтальность уровня

Это условие обязательно нужно выполнить. Класть кирпичи следует с использованием всех правил перевязки. Перед тем как сделать новый ряд, выложите его без применения раствора. Этот способ позволит обработать кирпичи при необходимости без демонтажа кладки.

Комментарий к строительству удобно представить в виде перечня видов работ по рядам:

  • 1 — формирование горизонтального основания. Если не выдержать уровень, то возможны деформации конструкции, приводящие к нарушению целостности кладки.
  • 2 — проем на схеме – это отдел для хранения дров. В нашей модели он играет, скорее, декоративную функцию, так как получится довольно тесным.
  • 3 — перекрытие выполнено из металлического листа.
  • 4 — дублируется перекрытие кирпичной кладкой.
  • 5 — из шамотного кирпича начинает формироваться отсек для сгорания топлива.
  • 6-8 — возведение топки. Цветом показано применение шамотного кирпича при выкладке стенок топки.
  • 9-13 — в углу наблюдается формирование дымового зуба. Все остальные элементы дублируются.
  • 14-17 — наблюдается смещение кладки с фасадной стороны. Это способ формирования каминной полки.
  • 18-20 — дымовой проем переходит в канал дымохода.
  • 21-29 — канал дымохода.
  • 27 — установка шибера.

На схеме нет продолжения для возведения самой трубы дымохода. В различных способах представления она может быть выполнена из кирпича или иметь круглое сечение, так как используется металлическая труба.

При обеспечении прохождения дымного канала сквозь потолочное перекрытие необходимо обеспечить защиту поверхности от воздействия температур. Подбирая сочетания по цвету, стилю и, конечно же, по назначению, можно применять асбестовый лист или плиты из минеральной ваты.

Готовое к работе сооружение

Дымоход по периметру обкладывается изолирующим веществом. Подобную манипуляцию необходимо провести и при выводе трубы через кровлю. Осложняется задача тем, что придется обеспечить герметичность, чтобы во время дождя вода не проникала в чердачное помещение. Эту задачу значительно упростит применение современных герметиков.

Как правильно сделать декоративный камин

Декоративные камины пользуются популярностью среди жителей многоквартирных домов. Конструкция представляет собой муляж традиционного портала, который может быть изготовлен из любого материала: из коробок, картона, фанеры, пенопласта и гипсокартона. Имитация огня создает уютную и теплую атмосферу.

Для создания фальш камина вам потребуется создание эскиза в полноразмерную величину, который потом переносится на материал. На рисунке должно присутствовать подробное описание деталей камина.

Если у вас есть под рукой картонная коробка из-под бытовой техники, например телевизора, данный предмет подойдет для создания будущего портала. Удалите все лишние детали, которые остались после переноса рисунка на картон и скрепите коробку с помощью степлера.

Строительный скотч поможет вам заклеить все стыки. Канцелярский нож потребуется для вырезания самой топки. Можно вырезать только верхнюю и боковую сторону, загнув картон вглубь топки. Данное действие способствует созданию каминной полки, которая также закрепляется скотчем.

Затем можно крепить будущий камин к стене. Украшать портал мощно обычными обоями или же самоклеящейся пленкой. Верхняя часть конструкции декорируется с помощью пенопласта или же картона.

Большинство способов изготовления схожи между собой. Первоначально рисуется чертеж, затем следует перенести изображение на материал и перейти к изготовлению основания.

Для такого камина не потребуется фундамент, потому что он выполняет только декоративную функцию, не обогревая помещение.

К тому же, фальш кармин обладает небольшим весом.

В качестве украшения можно использовать экран, на котором присутствует изображение пламени. Некоторые люди приобретают специальные дорогие приборы, которые позволяют имитировать пламя и звук потрескивающих дров.

Некоторые люди решаются изготовить камин из обыкновенной коробки из-под бытовой техники и оклеивают конструкцию обоями, другие же предпочитают использовать пенопласт на основе картона, и украшают свое творение полочками, свечами на батарейках.

Подобные конструкции могут украшаться любыми способами, в зависимости от вашей фантазии. При помощи такого варианта вы сможете создать эксклюзивный вариант портала в своем жилище, вспоминая уроки труда в школе. Воспользуйтесь уже готовым вариантом для создания декоративного камина своими руками или же придумайте свой способ.

Облицовка готового камина

При желании можно оставить фронтон камина без дополнительной декоративной обработки.

Решение об этом следует принять заранее, тогда во время укладки кирпичей раствор лучше не доводить до внешнего края на несколько миллиметров. Так кладка будет более выигрышно смотреться. Стенки необработанного фронтона должны быть идеально ровными, так что при укладке придется постоянно использовать уровень.

Чаще всего камины все-таки облицовывают, здесь существует несколько распространенных решений:

камни(искусственные или природные, разной степени обработки);изразцовая плитка;гипсокартон(крепится к металлическому каркасу);штукатурка.

Любые камни, какому дизайнерскому замыслу они бы ни служили, лучше покрыть лаком: так они будут аккуратнее смотреться, и их легче будет протирать от пыли.

Для нанесения штукатурки придется выждать некоторое время до окончательной усадки каминной кладки. Этот дешевый способ облицовки открывает неограниченные возможности для декора: использование разных цветов и фактур, нанесение орнаментов, лепные элементы из оставшегося цементного раствора.

https://youtube.com/watch?v=s4y6dkRPqQsrel%3D0%26controls%3D0%26showinfo%3D0

Пошаговая инструкция для постройки камина

На этапе проектирования нужно учесть, что лучшим местом для размещения отопительного прибора любой конструкции будет внутренняя стена дома. В случае строительства углового камина лучше всего выбрать именно такой стык перегородок. Если они выполнены из кирпича, то при протопке очаг сможет обогревать и соседние помещения.
При установке отопительных приборов в доме с перегородками из дерева или других горючих материалов потребуется установка защитной прокладки. Она представляет собой асбестовый лист, который нужно заранее прикрепить к стене на месте расположения будущего камина. Это предохранит древесину от возгорания.
Проектируя камин, нужно учесть, что площадь дна его топки не должна быть больше 1% от площади помещения. Топку можно сделать треугольной или в виде трапеции: такое расположение стенок соответствует оптимальной теплоотдаче. Расчет ширины портала производят, исходя из размеров дна: из значения площади пода извлечь корень квадратный и удвоить это число. Высоту портала обычно определяют как 2/3 его ширины, но при использовании арочных перекрытий она может быть немного больше.
Для расчета глубины топки надо вычислить длину ее боковых сторон. Это значение можно найти, разделив ширину портала на 1,4. Если расстояние больше, то необходимо возведение задней стенки топливной камеры, тогда она и будет трапециевидной

Слишком глубокий камин будет отдавать меньше тепла в помещение, поэтому важно соблюдать соотношение ширины портала и глубины топки.
При устройстве очага можно использовать готовые металлические топки с оптимальными размерами. Это значительно облегчает работы по возведению конструкции

Выбор такой детали для очага может быть основан только на знании размеров помещения.
При проведении расчетов важно и правильно вычислить площадь просвета дымохода. Его величина не должна быть меньше, чем 1/10 площади пода топки. Если планируется купить для дымохода готовую трубу круглого сечения, то оптимальный диаметр ее будет 10-12 см.
Определив необходимые параметры камина, можно сделать нужные чертежи и эскизы оформления. После этого нужно приобрести все необходимые материалы.

Разновидности

Начнём с того, каких видов бывают камины. Они могут быть:

  • закрытыми;
  • полуоткрытыми;
  • фронтальными (пристенными);
  • островными (отдельно стоящими);
  • встраиваемыми;
  • угловыми;
  • фальш каминами.

Они могут декоративными, используясь, как предмет интерьера (фальш камины), быть электрическими, использовать биотопливо и дрова. Существуют разборные, даже подвесные конструкции. Разнообразие перечисленным не исчерпывается, поскольку приобрести печь можно в нескольких стилях исполнения:

  • классическом;
  • кантри;
  • модерн;
  • деревенском;
  • хай-тек.

Фото каминов из кирпича, органично вписанных в интерьер, помогут определиться с выбором стиля.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
