Использование вентиляционных турбодефлекторов

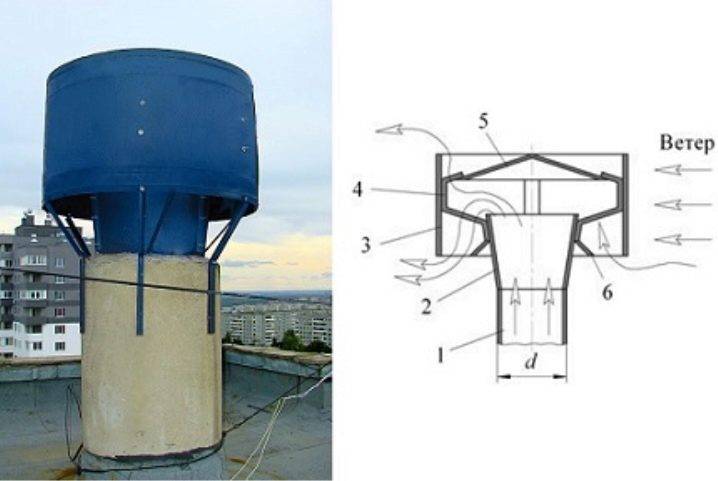

Чертеж конструкции дефлектора ЦАГИ

• d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
• 1,25 d – расчетная величина диффузора в широкой части;
• 1,7 d – значение ширины зонта;
• 2 d – требуемый диаметр кольца;
• 1,2 d – значение высоты кольца;
• d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.

На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.

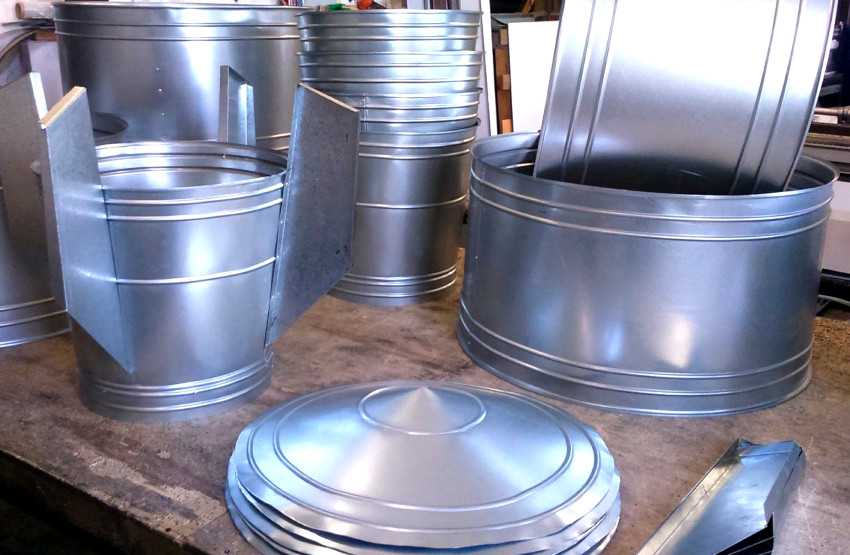

1. Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
2. Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
3. По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
4. Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
5. Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.

Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.

Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута

Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком

Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.

Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.

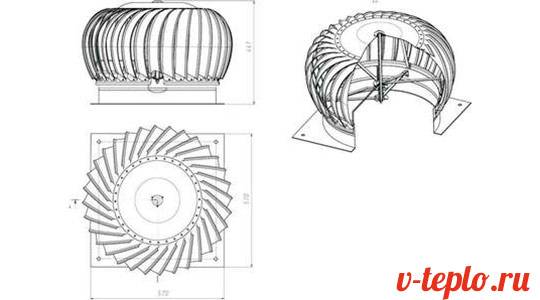

Лучшие турбодефлекторы

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм
Достоинства:

• внешний вид;
• эффективно работает, независимо от того в какую сторону дует ветер;
• долгий период эксплуатации;
• легко устанавливается;
• прекрасно работает даже при больших минусах на улице;
• для работы на требуется дополнительная энергия.

Недостатки:

цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150
Достоинства:

• вид устройства довольно симпатичный;
• работает тихо, но эффективно;
• металл из которого изготавливают;
• увеличение тяги на 20%;
• хорошая защита шахт от различного мусора и осадков.

Недостатки:

• небольшие габариты;
• высокая цена.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора  – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик
Достоинства:

• Высокая производительность;
• Турбина вращается ровно;
• Прибор можно использовать даже при суровых климатических условиях;
• Не боится падений, механического воздействия;
• Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017

Элемент вытяжной конструкции, подключаемый к круглому воздуховоду, установочный диаметр доступен разный, чем он больше, тем выше стоимость. Производитель – компания ERA.

Указанную модель можно приобрести за 4400 руб.

Турбодефлектор, оцинкованный металл, ERA ТД-250 8017
Достоинства:

• Стильный внешний вид за счет нетипичной окраски;
• Возможность установки как для жилых домов, заведений общепита, так и на промышленных предприятиях, цехах, складах;
• Надежно закрывает шахту от попадания инородных предметов и пыли извне.

Недостатки:

Не отмечено.

Дефлекторы устройства, которыми не стоит пренебрегать, так как благодаря им предусмотренная вентиляция будет справляться с задачами более эффективней. Как правило, монтаж приспособлений — дело несложное, сделать это можно самостоятельно или прибегнув к помощи специалиста.

Как сделать чертеж

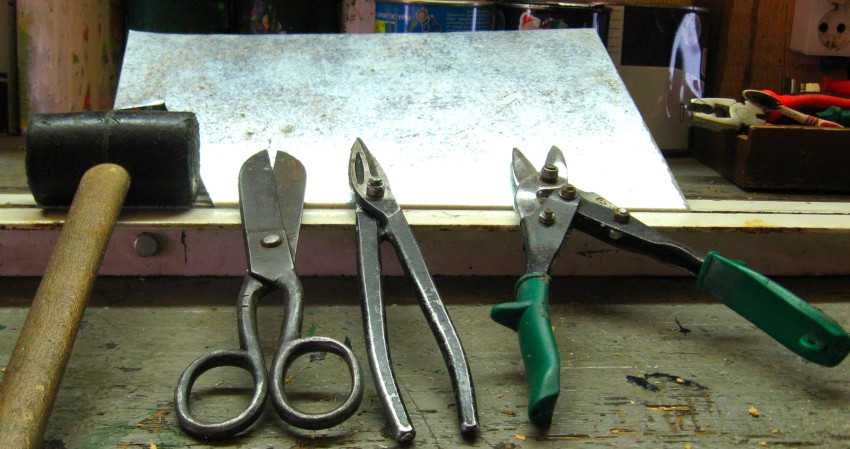

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D) = 2 * внутренний диаметр.
• высота устройства (Н) = 1,7 * внутренний диаметр.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Как рассчитать потребность в устройствах?

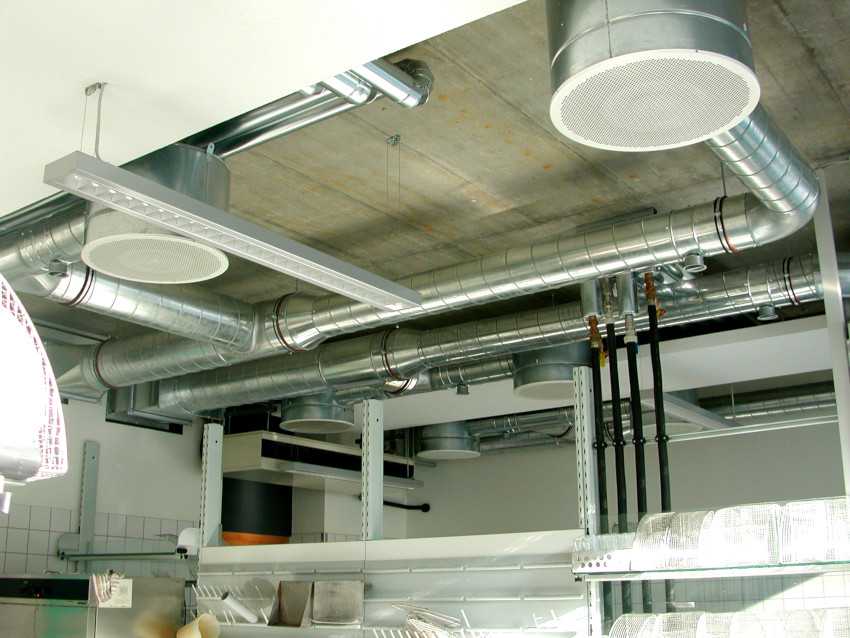

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм. Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м2 с постоянным пребыванием в них до четырех человек.

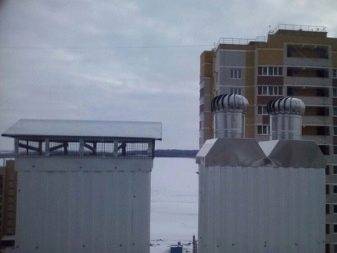

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.

Дефлектор часто используют там, где нужно организовать воздухообмен, но сложно добиться хорошей тяги. Таким местом, например, может быть погреб

Точно высчитать необходимое для установки количество дефлекторов можно, используя формулу:

Вентилируемый объем = кратность воздухообмена в час Х объем помещения.

Показатель воздухообмена в час различен для разных помещений. Таблица для удобства разделена на показатели для бытовых и промышленных помещений

Количество вентиляционных дефлекторов = вентилируемый объем/производительность дефлектора.

Для примера: Помещение имеет 12 м в ширину, 20 м в длину и 3,5 м в высоту. Сила ветра в среднем равна 3,5 м/с. Воздухообмен помещения должен пройти в 3 цикла за час. Вычисления проводятся следующим образом:

• Вентилируемый объем = (20х15х3,5) х 3 (количество циклов воздухообмена)=3150 м3/час$
• 3168/800 (производительность дефлектора)= 3,94, то есть 4 шт.

Исходя из вычислений, для вентиляции помещения необходимо установить 4 дефлектора соответствующей модели.

Установка турбодефлектора на дымовых трубах котлов, работающих на газу или жидком топливе, возможна, при условии, что температура на выходе не превышает максимальную температуру, заявленную производителем.

Она может быть от 100 до 500 °C. При более высокой температуре, чем допускается, необходимо использовать специальные высокотемпературные насадки.

Вам также может быть интересна информация о самостоятельном монтаже дефлектора на дымоход, рассмотренная здесь.

Материал для изготовления

Вентиляционные колпаки отличаются не только видом, но материалом из которого они изготавливаются:

• Из пластика, такие приборы получаются довольно хрупкими и поэтому на прилавках магазинов встречаются редко;
• Из металла, покрытого пластиком, такие модели более прочные и имеют довольно привлекательный внешний вид;
• Из металла, предназначенного для изготовления котлов, такие устройства стоят дорого, но обладают высокой устойчивостью к прогоранию от воздействия горячих потоков воздуха;
• Из стали оцинкованной, изделия из данного металла считаются самыми распространенными так как имеют доступную цену и при этом обладают хорошей прочностью;
• Алюминий, также популярен среди производителей обладает хорошей прочностью и доступной ценой.

Также встречаются колпаки из меди, но они слишком дорогие и поэту данный металл для изготовления дефлекторов практически не используют.

Другие варианты вентиляционных дефлекторов серии 5.904 51

Статический зонт Волпера скорее является ветрозащитным устройством, чем усилителем тяги. Несмотря на это, насадка успешно компенсирует потерю давления на выходе потока. Согласно чертежам, конструкции состоят из таких элементов:

• нижнего стакана или патрубка;
• верхнего стакана цилиндрической формы, отличающегося вогнутыми стенками;
• зонта в виде конуса;
• соединительных полос.

Насадка монтируется на воздуховод, имеющий круглое сечение, а в случае присутствия прямоугольной шахты используется специальный переходник. Принцип работы зонта Волпера:

1. Потоки прямого ветра отражаются вверх и вниз благодаря вогнутой поверхности верхней обейчатки.
2. Воздушные массы, которые проходят между зонтом и плоскостью среза стакана, образуют внутри насадки область низкого давления.
3. Воздух из вытяжки изменяет направление движения, то есть выходит сквозь зазор, расположенный под «грибком».

По эффективности зонт Волпера значительно уступает работе дефлектора ЦАГИ, но при этом надежнее защищает воздуховод от резких порывов ветра. Потому как изготовить своими руками вытяжной зонт с изогнутым стаканом технически сложно, многие упрощают конструкцию и придают ей форму конуса. Чтобы повысить продуктивность, устанавливается аналогичный стакан в зеркальном отражении, который располагают под зонтом.

Зонт Волпера успешно компенсирует потерю давления на выходе потока.

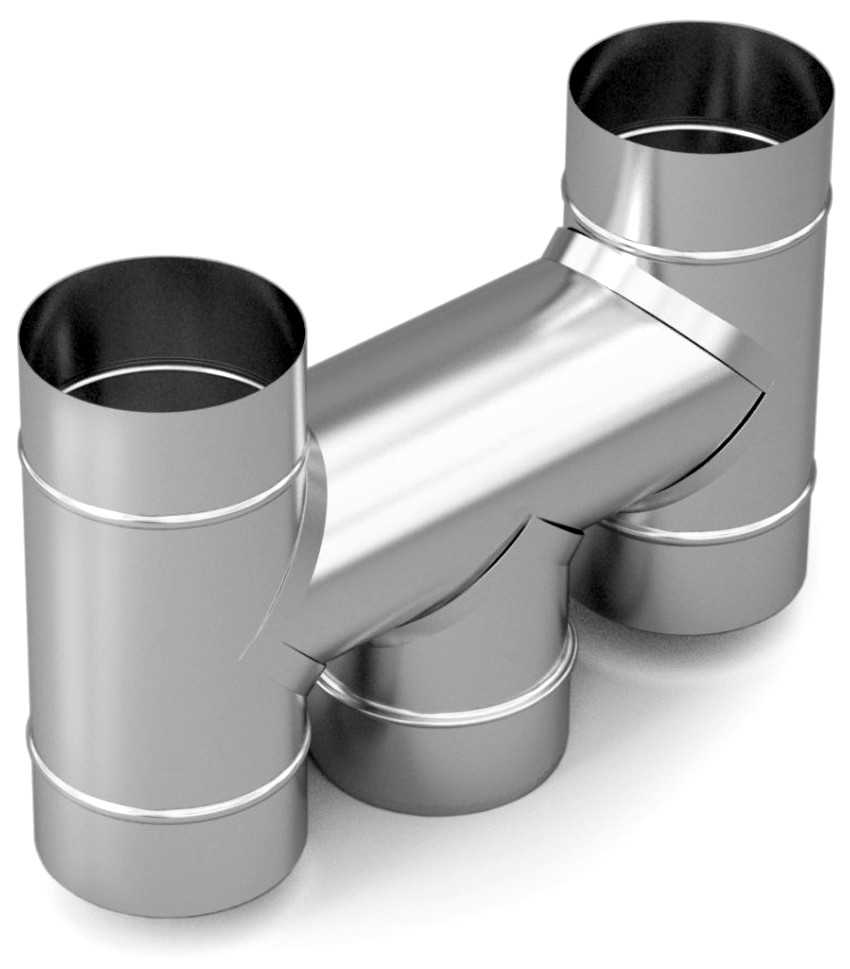

Н-образный дефлектор представлен в виде узла из труб и имеет форму буквы «Н». Вытяжка в этом случае подключается к средней части перекладины

После установки подобной конструкции становится неважно, с какой стороны дует ветер в открытую трубу, потому как поток в любом случае будет эжектировать, проще сказать, увлекать за собой поток загрязненного воздуха из стояка вентиляции

Среди преимуществ дефлектора на вентиляционную трубу Н-образной формы выделяют:

• практически 100% защиту от попадания ветра;
• предупреждение эффекта обратной тяги;
• отсутствие вероятности проникновения влаги или обмерзания системы.

Помимо преимуществ, существуют и недостатки установки насадки:

1. Нарушение аэродинамики. Для выхода на улицу потоку отработанного воздуха нужно преодолеть 2 поворота, расположенных под углом 90 градусов. Несмотря на то что поток ветра компенсирует этот недочет, сила тяги все равно возрастает минимально, из-за чего падает производительность вытяжки.
2. Большой размер конструкции. Из-за того, что приспособление довольно громоздкое, могут возникнуть сложности в процессе монтажа.
3. Не слишком привлекательный внешний вид. Выведенная на крышу объемная конструкция характеризуется наличием 2-3 каналов, которые венчают подобные колпаки, что издалека может смотреться странно.

Основным преимуществом дефлектора Н-образной формы является 100% защита от попадания ветра.На заметку! Чтобы собрать вентиляционный дефлектор своими руками, понадобится взять несколько готовых тройников и соединить их между собой. Подобное устройство подойдет для вентиляции как бани, так и теплого сарая.

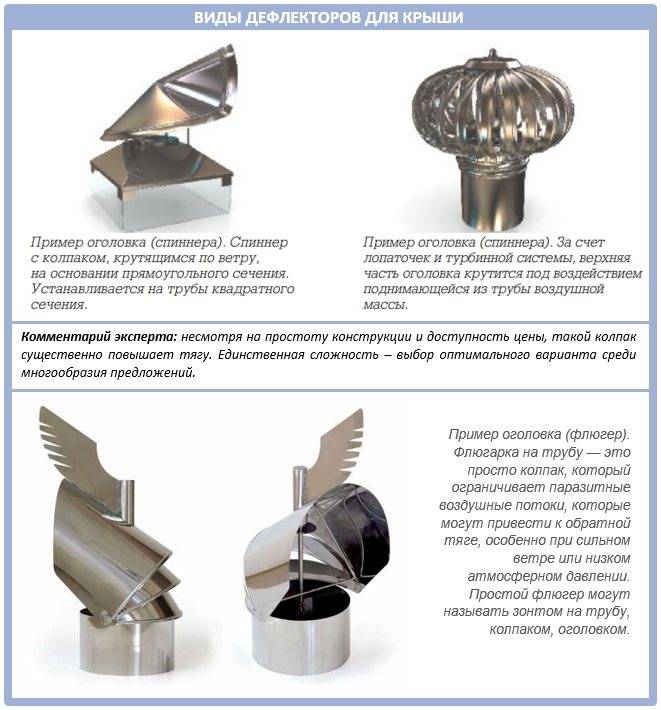

Разновидности насадок

на рынке товаров имеется довольно большой перечень товаров, но все они подразделяются на несколько видов:

• ЦАГИ, данный вид был разработан в центральном институте аэрогидродинамики и является одним из самых распространенных. Конструкция проста и состоит из металлической трубы с расположенным внутри экранизирующим цилиндром и зонтом конической формы. Она не позволяет запирать тягу при сильном ветре и защищает вентиляционный канал от засорений и попадания осадков. Для полноценного функционирования, конструкция должна размещаться над кровлей на высоте от 1 до 1,5 метров. Среди плюсов данного колпака, выделяют возможность замены некоторых стальных деталей на более дешевые пластиковые. К минусам относится покрывание в зимний период времени, поверхности снежной коркой, которая становится помехой для нормальной воздушной тяги.
• Колпак Григоровича, простая конструкция, состоящая из пары зонтов соединенных общую «тарелку». Такие конструкции довольно часто можно увидеть над крышами гаражных помещении, подвалов небольших зданий. А вот более сложной и доработанной моделью является Вольперт-Григоровича, который включает в себя диффузор, обратный конус и крышку соединенных воедино.

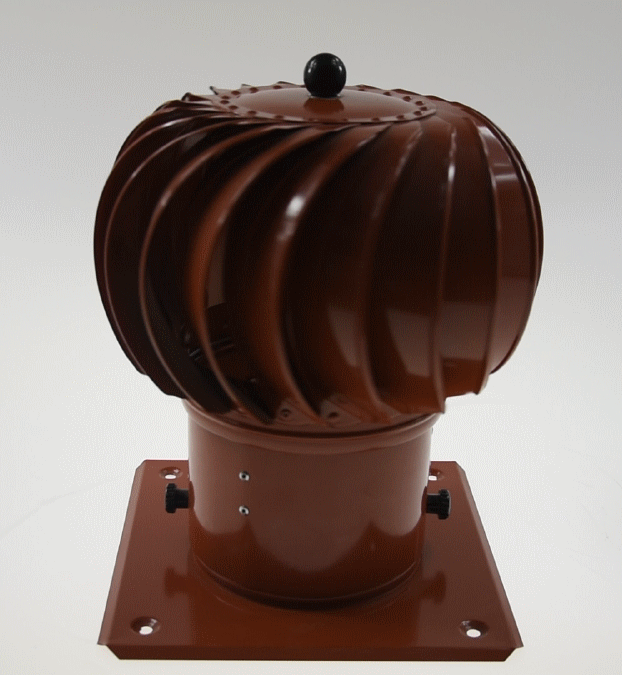

• Турбо дефлектор или ротационная турбина внешне напоминает шар. Работает такое устройство за счет вращения лопастей, из которых состоит шарообразная часть устройства. Тяга усиливается посредством ветра и встроенного вентилятора. Подобное устройство позволяет быстро освежать воздух в помещении, без использования электроэнергии;
• Флюгер — еще один вид, имеющий сложную конструкцию, крыло устройства всегда развернуто тыльной стороной к ветру, что предотвращает попадание веретенных потоков внутрь вентиляционной шахты. За основанием насадки формируется зона с пониженным давлением, которая облегчает выход воздуха;
• Н-образный дефлектор имеет более сложное строение и состоит из одной горизонтально и двух расположенных по краям труб. Горизонтальная и вертикальные напоминают букву «Н». Подобное устройство прекрасно справляет с усилением тяги и с защитой от внешнего мусора и влаги колпак внешне напоминающий тарелку, козырек к нему крепится на шпильках, создает воздушный поток, защищая вентиляцию от возможных осадков. Данный вид прекрасно подойдет для промышленных и производственных помещений, одной из особенностей является то, что у таких моделей отсутствует защитный колпак, так как необходимости в нем нет. А также плюсом можно назвать то, что подобная конструкция не нуждается в возвышения над кровлей помещений, достаточно разместить одну сторону на стену, а второй на крышу.

Приборы используют в зависимости от конструкции и подразделяют на:

• крышные, то есть те, которые используют на дымоходах в частных и многоэтажных домах, на крышах производственных и гаражных помещений, а также иных построек;

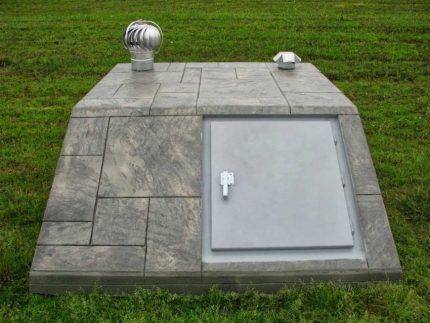

• цокольные — предназначены для регулирования потоков воздуха в подвальных помещениях, освежая воздух, удаляя сырость и скапливаемые вредные газы;
• автомобильные, соответственно используют в транспортных средствах, устройства предназначены для отсечения воздушного потока, а также предотвращения попадания различных предметов, мусора, грязи и много другого что может лететь с улицы в салон автомобиля, их размещают со стороны боковых окон, крыше или над фарами, форма и размеры будут зависеть от модели транспортного средства;
• для кондиционеров разработаны специальные дефлекторы-экраны, которые отражают воздушный поток и равномерно распределяя его по всему помещению. Существуют внутренние и внешние.

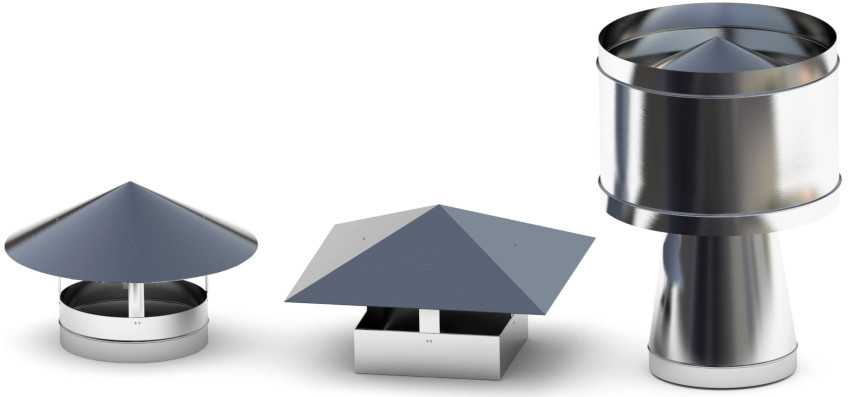

Что касается внешнего вида насадок, то они бывают нескольких видов:

• плоские;
• полукруглые;
• а также двускатные.

По виду конструкции вытяжные колпаки также делятся на несколько видов. Неподвижные (статические), считаются самыми простыми и их часто изготавливают собственными руками. Статические со встроенным вентилятором, размещенным под ветровым зонтом.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

• надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
• значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
• предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
• возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

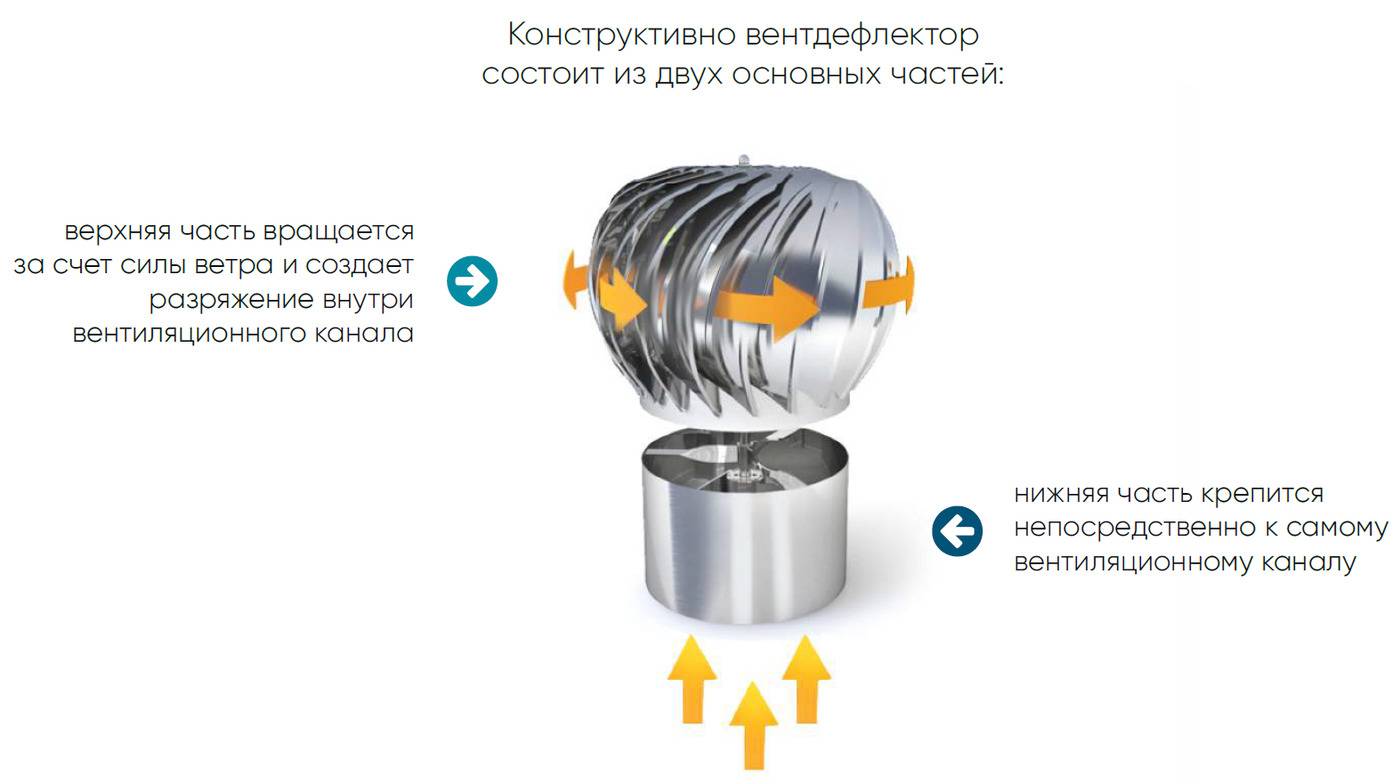

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Предлагаем ознакомиться Разметка фундамента под баню своими руками

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображений

Фото из

Турбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады

Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей стали. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления. Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Оцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавления

Окрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробелов

Нанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинка

Вытяжное устройство из нержавейки

Оцинкованный турбинный дефлектор

Окрашивание дефлектора водостойкой эмалью

Защитно-декоративное полимерное покрытие

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

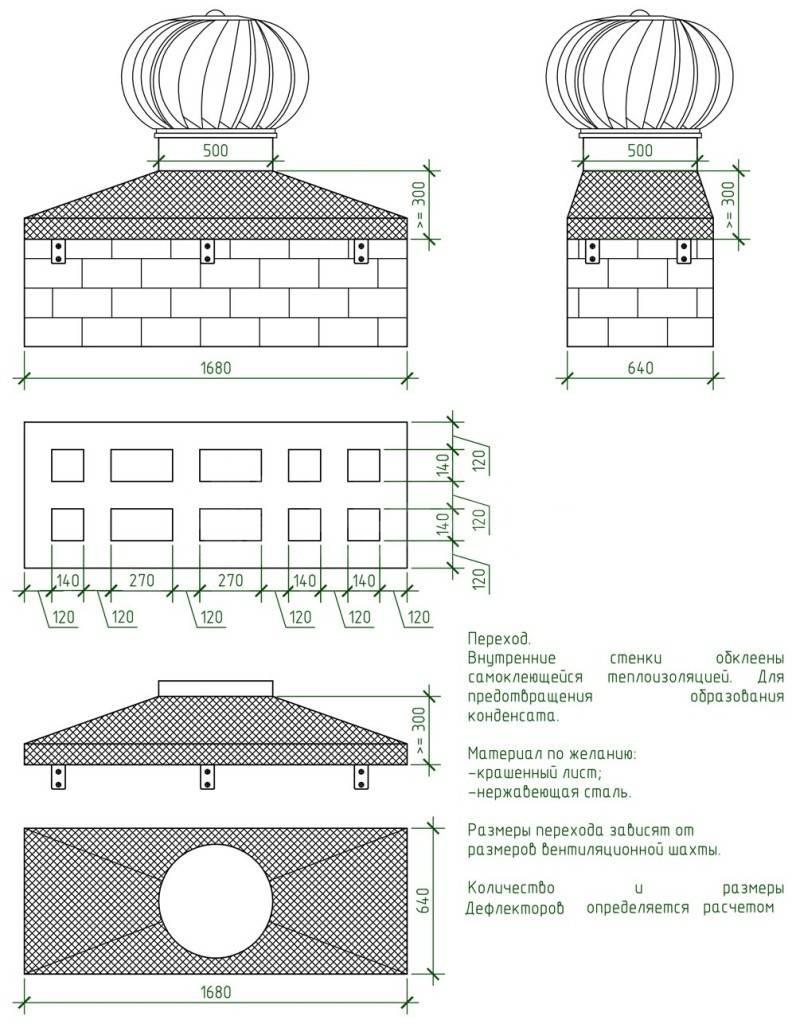

Как сделать ЦАГИ и турбодефлектор для вентиляции своими руками: чертежи, этапы работ

Турбодефлектор имеет довольно сложную конструкцию, поэтому самостоятельно за изготовление прибора берутся не многие.

Если все-таки было решено выполнить именно такую конструкцию, необходимо позаботиться о наличии следующих инструментов и материалов:

• листа нержавеющей или оцинкованной стали;
• электрической или аккумуляторной дрели;
• обычных и ножниц по металлу;
• болтов, саморезов, гаек и хомутов;
• предметов для оформления чертежа: линейки, карандаша, циркуля, картона и миллиметровки;
• сварочного аппарата.

При самостоятельном изготовлении дефлектора ЦАГИ понадобятся: киянка, дрель, тиски и ножницы по металлу.

При самостоятельном изготовлении важно правильно выполнить посадочную часть, которая будет соответствовать нужному диаметру трубы. После этого к готовой детали привариваются пластины с расположенной посредине трубкой, куда вставлена динамическая часть прибора. Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор

Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети

Затем по готовому шаблону формируются лопасти из стали, которые присоединяются к конструкции и образовывают турбодефлектор. Чтобы понять, как проходит процесс выполнения, лучше обратиться к видео, доступным в сети.

Большинство умельцев предпочитают изготавливать в домашних условиях прибор ЦАГИ, потому как сделать дефлектор довольно просто. Для этого понадобится взять оцинкованную сталь не тоньше 0,5 мм, из которой затем вырезаются нужные детали. Для сбора конструкции используются заклепки, болты и гайки. Для работы потребуются такие инструменты:

• молоток или киянка;
• дрель;
• тиски;
• ножницы по металлу;
• рулетка и карандаш.

После вырезания из листов жести необходимых деталей, их соединяют между собой с помощью заклепок.

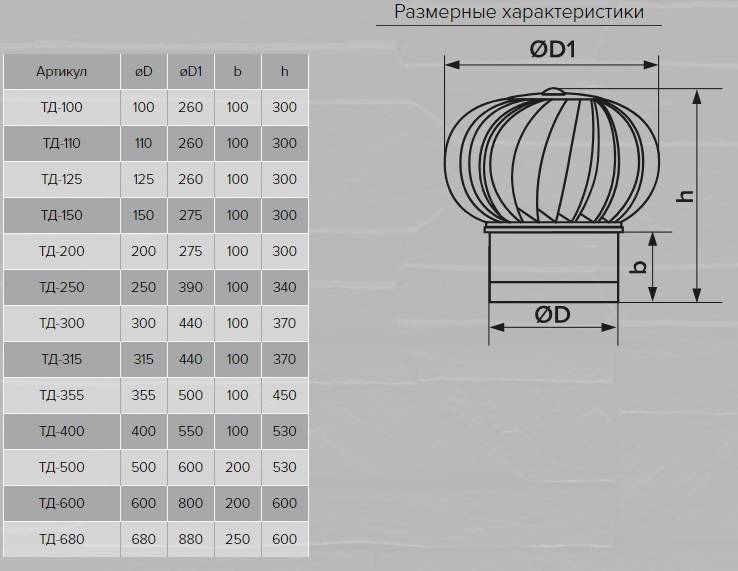

Благодаря тому, что в сети доступно большое количество готовых чертежей, ни для кого не составит труда выполнить рисунок диффузора. Главное – правильно определить размер. Наиболее ходовыми параметрами считаются вентиляционные каналы диаметром 10-11 см, особенно в том случае, если вытяжка сделана из пластиковой трубы.

Итак, после того как из листов жести вырезаны необходимые детали, их соединяют между собой посредством заклепок. Затем готовый дефлектор надевается на оголовок, а нижний патрубок стягивается при помощи хомута. Если шахта квадратная, дополнительно изготавливается или приобретается переходник, фланец которого закрепляется к концу трубы.

Правильно спроектированная вентиляция поможет поддерживать в жилье нормальный микроклимат, а установленный на крыше дефлектор обеспечит тягу, которая быстро очистит помещение от отработанного воздуха. Несмотря на то что большая часть моделей приборов не отличается высокой стоимостью, они все равно гарантируют продуктивную вытяжку и сохраняют здоровье жильцов.

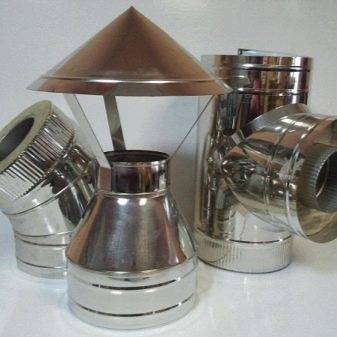

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.


Благодаря диффузору образуется замедление потока воздуха и повышение давления.
