Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

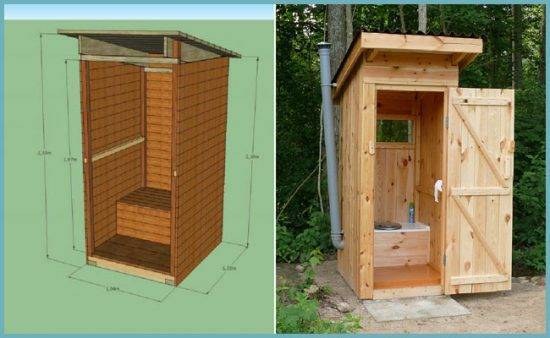

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

рубероида — в количестве 2 м?;
бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
дверного блока (2000х900 мм);
песка;
вагонки (40 шт., 87х3000 мм);
обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
деревянного бруса (1 шт., 50х50х600);
комплектующих к двери (шпингалета, петель, ручки);
крепежных элементов (саморезов, гвоздей);
материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Как сделать туалет на даче своими руками

Первым шагом надстройки — это сбор основы. Распыляйте брусок дерева на равные части, просверлите пилотные отверстия и скрепите их винтами. Убедитесь, что углы прямые, выровняйте края вровень.

Как вы можете видеть на картинках, вам также нужно выкопать выгребную яму. Учитывая то, что это будет временное здание, мы решили не заливать ее бетоном и не встраивать пластиковую бочку. Однако если вы планируете использовать его в течение более длительного периода времени, вам стоит рассмотреть вопрос, как сделать выгребную яму и выбрать правильное решение для ваших нужд.

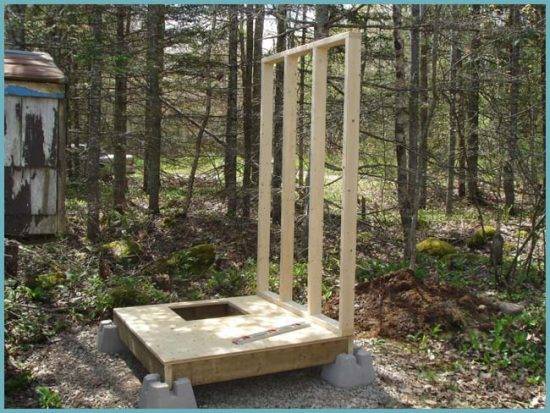

Используйте уровень, чтобы проверить, чтобы базовая рамка, была равна во всех направлениях. Поставьте основание над отверстием и прикрепите его. Просверлите отверстия и вставьте винты, чтобы зафиксировать рельсы.

Постройте рамку задней стенки из такого же размера брусьев. Распыляйте их на нужные размеры, а затем просверлите отверстия через пластины. Вставьте винты для крепления шпилек к пластинам. Убедитесь, что края выровнены и дважды проверьте, есть ли углы прямыми.

Установите раму задней стенки на основание и выровняйте края. Используйте уровень, чтобы выровнять раму, просверлите пилотные отверстия через нижние пластины и вставьте винты, чтобы зафиксировать стену на месте.

Установить другую боковую стенную раму, можно используя те же методы, которые описаны выше. Как вы можете видеть на картинке, использовались временные опоры, чтобы можно было плотно закрепить стены при установке боковых опор.

Как только стенные рамы будут установлены, пристройка начнет приобретать нужного вида согласно задумчивыми размерами. Но это еще не завершение. Гораздо больше работы впереди.

Сведя заднюю часть здания, можно начинать закреплять каркас под место, где будет расположено отверстие и так называемый «унитаз». И обить заднюю часть вагонкой, закрепив ее с помощью гвоздей.

После этого вы можете прикрепить доски или деревянную вагонку по сторонам здания, на этот раз по вертикали.

Крыша

Затем можете приступать к построению каркаса крыши. Используя те же методы, что и при возведении других элементов.

Установите 2 × 2 стропила на верхнюю часть каркаса. Выровняйте стропила, чтобы вы получили более щедрый свес спереди. Просверлите пилотные отверстия и вставьте винты, чтобы плотно закрепить стропила.

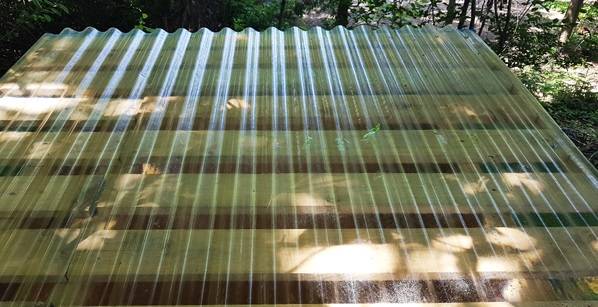

Прикрепите планки к стропилам. И можете установить пластиковый лист на крыше, например поликарбонат. Закрепите его с помощью винтов, и можете заработать отверстие вокруг силиконом, чтобы не попадала вода туда.

Вы можете заметить, что среднее стропило не идеально сосредоточена по центру. Для этого есть простая причина. В этом случае использовались материалы, которые уже были, поэтому пришлось соответствующим образом отрегулировать расположение среднего стропила. Среднее стропило- это то, где соединяются доски. Если вы покупаете древесину, располагайте его в центре.

Сиденья

Затем прикрепляем плиты к передней части рамы сиденья. Разрезаем доски или вагонку, а затем используем гвозди, чтобы закрепить их на месте.

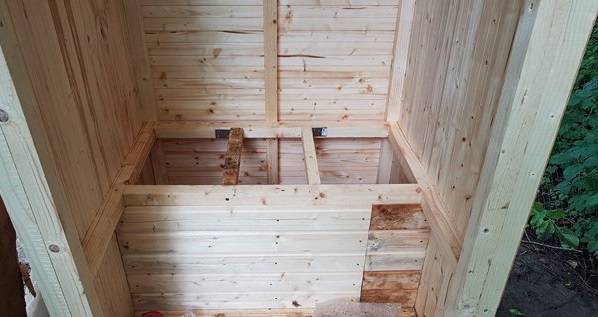

Прикрепите две рейки к верхней части рамы сиденья. Как вы можете видеть на картинке, вам нужно создать отверстие в верхней части, чтобы вы могли поместить туда унитаз, ну или крышку от него.

Установите сиденье унитаза и отметьте линии разреза на досках. Рекомендую вам подстроить размер основания сиденья под размеры пластиковой крышки, которую вы собираетесь использовать.

Используйте лобзик, чтобы сделать изогнутые разрезы, а затем сгладить края шлифовальной машиной.

Установите сиденье для унитаза вверху, убедившись, что вы прочитали инструкции производителя.

В этом проекте стены были окрашены в белый цвет, а для облицовки крыши использована синяя краска, как и для дверей.

Двери

Сделать двери является довольно простой задачей. Для этого нужно измерить необходимые размеры в дверном разъеме и распилить нужной длины древесину. Скрепив их вместе можно обить их вагонкой, как и саму конструкцию.

Зафиксировать двери на раме передней стенки можно с помощью петель. Стоит отметить, что необходимо сделать сами двери меньше чем отверстие, чтобы они свободно открывались. Также необходимо установить засов. И скрепить их кронштейнами, чтобы обеспечить жесткость.

Одним из последних шагов проекта является водонепроницаемость пристройки, поэтому необходимо прикрепить крышу

Сопоставляйте края с вниманием, а затем закрепляйте винты

7 Биотуалеты – альтернатива деревенским клозетам

Напоследок отметим, что строительство туалета у себя на участке не является единственным возможным решением. Если нет желания или возможности заниматься подобными работами, всегда можно воспользоваться более простыми средствами. К примеру, приобрести обычный биотуалет. Благодаря этой конструкции, вы будете избавлены от необходимости копать выгребную яму. По своей сути биотуалет является автономным унитазом, для которого не требуется ни подключения к канализации, ни отдельного помещения.

Биотуалет с опилками

Подобное изделие включает в себя две камеры, нижняя из которых предназначена для хранения и переработки отходов, а верхняя играет роль унитаза. Благодаря специальным веществам, которыми обильно обогащена нижняя камера, отходы жизнедеятельности человека в кратчайшие сроки перерабатываются в однородную массу, отлично подходящую для удобрений. При этом данная масса не отличается характерным запахом. Как правило, вещества в биотуалете действуют в течение десяти дней, после чего камера подлежит очистке. Утилизация отходов напрямую зависит от вида активных веществ, которые вы заливали в биотуалет:

Компостирующие или торфяные вещества. Это самый популярный тип активных веществ, поскольку торф обладает замечательными свойствами в плане впитывания и переработки. По подсчетам специалистов, килограмма компоста вполне хватает для переработки более чем десяти литров фекальных масс. Получаемая на выходе масса лучшим образом подходит для удобрения грядок и огорода.
Химические вещества – обработанные отходы подлежат полной утилизации, то есть использовать их в качестве удобрения уже нельзя. Опять же, никакого запаха присутствовать не будет, но содержимое камеры для хранения отходов в обязательном порядке необходимо выливать в канализацию, чтобы обезопасить окружающую среду.
Активные вещества на основе живых микроорганизмов. Это экологический безопасный и чистый вариант, поскольку микробы и бактерии отлично справляются с отходами, создавая из них качественный компост. Удобрения также получаются экологически безопасными, поэтому их можно смело использовать для грядок у себя на дачном участке.

Следует отметить, что аналогичные вещества нашли применение и в обычных дачных туалетах. Так, можно приобрести специальные концентраты и растворы с добавлением бактерий или торфа, что позволит избавить туалет от неприятных запахов, а также будет способствовать постоянной переработке отходов. Подобные товары выпускаются обычно в форме жидких или сухих растворов, которые необходимо разбавить водой, а также в виде таблеток.

Стоимость концентратов не очень велика, однако их эффект очень велик. В первую очередь необходимо прочитать инструкцию по применению. Обычно банки таблеток или раствора хватает на несколько лет для выгребных ям вместимостью несколько тонн.

Изготовление выгребной ямы

Выгребные ямы могут изготавливаться из монолитного бетона, кирпича, пластиковых ёмкостей и бетонных колец. Использование для постройки выгребной ямы баков из металла, не рекомендуется, поскольку со временем, стенки железного бака подвергнутся коррозии и нечистоты начнут загрязнять почву.

Выгребная яма из монолитного бетона

Для изготовления вам понадобятся:

Цемент.
Песок.
Мелкий щебень.
Арматура.
Жидкое стекло.
Проволока для вязки арматуры.
Опалубка.
Бетономешалка или емкость для изготовления раствора и лопаты.

Выгребная яма из монолитного бетона

Правильный порядок работ для изготовления выгребной ямы из бетона, заключается в следующих действиях:

Выройте котлован.
Утрамбуйте дно котлована и засыпьте его песком.
Установите прутья арматуры на дно и свяжите их проволокой.
Изготовьте цементный раствор и залейте им дно котлована слоем 15-20 сантиметров.
После высыхания цементного раствора, установите на стенки котлована, предварительно изготовленную арматурную решётку.
После связывания арматуры, установите по периметру стенок котлована – опалубку. Устанавливая опалубку, учитывайте тот факт, что бетонные стенки ямы должны быть выше уровня грунта 10-20 сантиметров, это позволит избежать попадания дождевой или талой воды в яму.
Залейте опалубку цементным раствором.
Когда раствор полностью высохнет, снимите опалубку.
Для дополнительной герметизации ямы, обработайте стенки и дно, жидким стеклом или битумной мастикой.

Выгребная яма из кирпича

Для ямы из кирпича понадобятся:

Качественный кирпич.
Цемент.
Песок.
Арматура.
Битумная мастика.

Выгребная яма из кирпича

Чтобы изготовить выгребную яму из кирпича:

Выройте котлован.
Также как и в варианте с монолитным бетоном, произведите заливку и армирование дна ямы.
Произведите кладку кирпича по периметру стенок ямы.
После высыхания цементного раствора в кладке, произведите штукатурку стен ямы.
Обработайте стены битумной мастикой.

Выгребная яма из бетонных колец

Выбрав вариант выгребной ямы из железобетонных колец, учтите, что для их перемещения вам понадобится специальная техника. Яма делается следующим образом:

Выройте котлован круглой формы, размер котлована должен позволять свободно помещать в него бетонные кольца.
С помощью крана установите в котлован кольца. Следите за тем, чтобы бетонные кольца вставали ровно, без перекосов и щелей.
Заделайте зазоры между кольцами цементным раствором.
Засыпьте грунтом пространство между стенками котлована и кольцами.
Залейте дно котлована цементным раствором, для повышения прочности дна, можете предварительно провести армирование.
Обработайте швы между кольцами жидким стеклом или битумной мастикой.

Выгребная яма из бетонных колец

Выгребная яма из пластиковой емкости

Данный вариант выгребной ямы самый лёгкий в производстве, но требующий затрат на приобретение вместительной пластиковой ёмкости. Форма ёмкости должна позволять свободно откачивать из неё нечистоты. Для установки пластикового бака вырывается яма. После помещения емкости в котлован пространство между стенками бака и котлована засыпается грунтом.

Выгребная яма из пластиковой ёмкости

Следует отметить, что все перечисленные варианты выгребных ям, можно делать без герметичного дна, только с фильтрующим слоем из щебня или песка. Этот способ устройства выгребной ямы позволяет снизить скорость накопления нечистот, за счёт ухода жидкости непосредственно в почву. Но не герметичные выгребные ямы, запрещены санитарными нормами.

Также при строительстве выгребной ямы не забывайте об отдушине для выхода горючих газов, образующихся при разложении органических веществ и при их значительном скоплении, создающих условия для возгорания.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета
