Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое
№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.
№ 5: Устройства сенсорного типа
Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.
Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.
Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении
Способ коммутации проводов выключателя
Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.
Зажим винтового типа
Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется
Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно
Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)
Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.
Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.
Зажим невинтового типа
Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.
Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа
Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.
Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.
Преимущества
От монтажа такого тройного выключателя вы получите одни преимущества:
- Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
- Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
- В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
- Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.
Плюсы от применения
Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.
Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.
Устройство и схема
С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.
Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.
Схема подключения тройного выключателя
Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения. Как подключить двухклавишный выключатель
Как поставить и подключить?
Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.
Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.
Чтобы установить прибор понадобится:
- крестовидная и плоская отвёртка;
- инструмент для чистки оплетки;
- изолента и пассатижи.
Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.
Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.
Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.
Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.
Подключение электрической двухместной накладной
В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.
Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:
- Ослабьте клеммы, которые предназначены для фиксации проводов.
- После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.
Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.
Как подключить внутренние с заземлением
Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.
В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.
Советы
При установке каждый пользователь должен следовать таким рекомендациям:
Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы
Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.. Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки
В сети таких роликов много и каждый найдет свой вариант
Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.
Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.
Выбор трехклавишного выключателя с розеткой
Начнем наш разговор с процесса выбора данных устройств. Ведь в одном корпусе совмещение столь разных функций неизбежно ведет к жертвам. Обычно они связанны с надежностью контактных соединений, либо уменьшению их нагрузочной способности
В связи с этим важно четко понимать, в каких случаях выключатель с розеткой допустимо применять, дабы он служил вам не один год
Выбираем номинальные параметры блока розетки и выключателя
Обычно блок с тремя выключателями и штепсельной розеткой имеет целый ряд характеристик. И если с напряжением более-менее все понятно: нам необходимо устройство на напряжение 220 – 250В, то с другими техническими характеристиками могут возникнуть проблемы.
Приблизительный перевод номинального тока в мощность
Одним из таковых является номинальный ток. Обычно его указывают через запятую, но это уже зависит от магазина и производителя.
Первым обозначается номинальный ток выключателей. Обычно он составляет 6 или 10А.
Чем больше данный параметр, тем более мощные контакты с приводную часть имеет выключатель.
Так, если выключателем на 6А можно коммутировать приборы мощностью около 1 – 1,3кВт, то выключатели с током в 10А способны коммутировать приборы с суммарной мощностью до 2кВт.
Номинальные токи розеток и нагрузки
Следующим значением обычно идёт номинальный ток розетки. Он может составлять 10, 16, 25 или 32А. Но обычно для подобных устройств он составляет 10 или 16А. Цена на розетки с более высокими номинальными параметрами не критично, но выше
10А и 16А в переводе на мощность примерно равно 2кВт и 3кВт соответственно.
Защита от пыли и влаги
Еще одним важным параметром, на который советуем вам обратить внимание – это класс по пыли и водозащищенности. Он обозначается как IP
Первая цифра, следующая за этой аббревиатурой, говорит о классе пылезащищённости, а вторая водозащищенности.
Различный уровень защиты для выключателей и розеток в ванной
Чем выше значение, тем выше защита. И если для жилой комнаты вполне подойдет устройство с классом IP20, то для ванных комнат допустимо применять устройства не ниже IP44. А для наружной установки лучше и вовсе приобрести устройства IP 45 и выше.
Разница между накладными и встраиваемыми выключателями
Тут стоит обратить внимание: защищённые изделия обычно поставляются для проводки открытого типа, так как они имеют защищенный корпус. Выключали и розетки встроенного исполнения для скрытой проводки обычно имеют класс защиты IP20.
Критерии грамотного выбора
Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения. Основные моменты, на которые стоит обращать при выборе изделия:
- Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
- Срабатывание клавиш – должно происходить легко и без заеданий.
- Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
- Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.
Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.
Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой
Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.
Виды выключателей и их достоинства
Сенсорный выключатель с пультом дистанционного управления
Типовой тройной выключатель выпускается в следующих исполнениях:
- одиночный прибор с тремя отдельными клавишами;
- сенсорный тройной прибор (или более совершенная беспроводная модель);
- комбинированный тройной выключатель с розеткой.
Последний вариант – образец расширенной функциональности, совмещающий коммутирующий и силовой узлы.
Устройство с функцией подсветки в корпусе
Возможны и другие исполнения выключателей, отличающихся своим внешним видом (дизайном).
К достоинствам этих приборов независимо от их разновидности относят:
- большой выбор комбинаций включения осветителей;
- разнообразие схем, по которым они подключаются к питающей линии;
- простота установки и эксплуатации.
Сенсорные устройства позволяют управлять процессом включения и выключения легким прикосновением к центральной части клавиши, для их коммутации не требуется усилий.
Установка нового блока выключателя с розеткой
Вот что лучше всего использовать в таких случаях:
5.Новые розетка, выключатель, коробка
Ещё, чтобы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.
Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток
Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.
Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.
6.Установка новой установочной коробки на старое место
Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:
7.Подгоняем коробку
Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.
Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.
Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья
Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.
8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго
Действуем снизу.
9.Подключаем и устанавливаем сначала розетку
Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.
Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.
Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.
10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.
Дело близится к концу. Несколько ловких движений…
11.Одеваем двойную рамку
И установка блока розетки с выключателем закончена!
12.Блок розетка и выключатель на санузел установлен
Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…
Выключатель между комнатами
Инструкция по монтажу

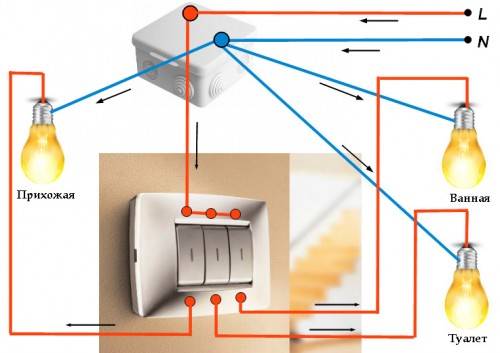

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:
От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

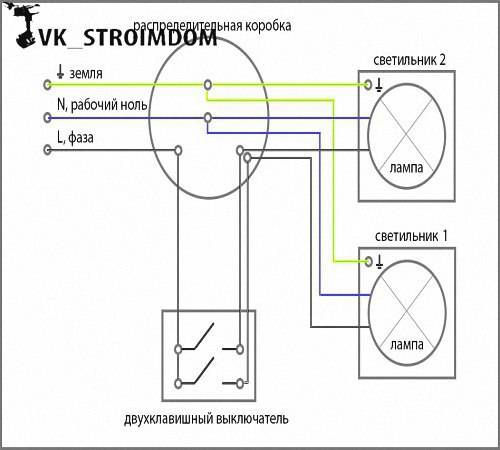

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:
Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:
На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:
Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.
Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:
Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.
На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:
Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!
Сборка схемы подключения
Начинать работу можно только после обесточивания сети.
Пример подключения к трехклавишному устройству одновременно трех источников освещения в частном доме или квартире
В точке установки выключателя из стены выходит 4 провода. Это может быть и кабель с четырьмя жилами, так и соединение трехжильного, направленного к светильникам, с одножильным — фазой. В коробке провода аккуратно собираются в скрутку, для удобства можно воспользоваться клеммниками.
Ноль провода питания соединяется с нулевым проводом каждого из светильников, а фаза питающего провода бросается на общий контакт выключателя. Затем оставшиеся три провода соединяются с фазными проводами светильников.
Подготовительные работы
Чтобы подключить трёхклавишный выключатель необходимо подготовить для него место на стене. Если проводка в доме или квартире наружная, достаточно подвести к месту предполагаемого размещения провода от распределительной коробки, уложив их предварительно в кабель-канале.
Подвод кабель-канала к лампам освещения
Если проводка скрытого типа, то перед установкой выключателя в стену сначала монтируется подрозетник, к нему (при помощи штробы в стене) подводится 4-х жильный кабель от распределительной коробки. Всё это закрепляют при помощи электромонтажного алебастра.
Пример установки подрозетников для выключателей или розеток
Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Установку производят уже на полностью готовую стену — после финишной отделки (покраски, оклейки обоями и т.д.). Если нужно только заменить выключатель, то задача упрощается. Нужно просто демонтировать старый выключатель. Для этого снимаются клавиши, поддев их ногтем или отвёрткой с плоским шлицом, и откручиваются крепёжные винты. Сняв защитный корпус, нужно извлечь из подрозетника цоколь и отсоединить все провода.
Пример снятия клавиши выключателя
Демонтаж выключателя можно проводить только в обесточенной электросети. Пренебрежение правилами безопасности грозит получением электрического удара, со всеми вытекающими отсюда последствиями.
Отключение питания производится на распределительном щите дома (квартиры). Флажок автоматического выключателя напряжения должен быть в выключенном положении (вниз).
Флажок автоматического выключателя опущен вниз
Чтобы окончательно убедиться в безопасности работы, рекомендуется дополнительно проверить напряжение на клеммах выключателя бытовым индикатором или тестером.
Под напряжением загорается встроенный светодиод
Для удобства дальнейшего монтажа, особенно, если это делается впервые, фазный провод желательно пометить маркером. Он располагается отдельно от других, таким же образом его нужно устанавливать и впредь. При правильном соблюдении цветовой маркировки, провод с фазой окрашен в красный (или коричневый) цвет.
