Онлайн расчет автомата по мощности
Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см. статью Автоматические выключатели).
ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь
Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.
Инструкция по использованию калькулятора расчета автомата:
- Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
- Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
- Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
- Нажимаем кнопку «РАССЧИТАТЬ»
В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.
Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:
Стандартными значениями номиналов автоматов являются:
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Источник
Примеры, как выбрать УЗО по номинальному току:
При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.
Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт. В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.
Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.
Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.
Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.
В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.
Спасибо за внимание. Жду комментариев, критики, предложений
Какой автомат подойдет на 15 кВт
Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.
Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.
При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:
- электрическую мощность – фактическую и добавочную;
- интенсивность загрузки кабеля;
- наличие свободной мощности в проектном показателе жилого дома;
- удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.
Как подобрать автоматический выключатель и провод для электрокотла
admin Дата: 04.02.2019
Для защиты электрических котлов от перегрузки используют автоматические выключатели. Как правильно рассчитать параметры и выбрать автоматический выключатель для электрокотла.
Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.
Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.
Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.
Провод
Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.
Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.
Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.
Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.
Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.
Таблица сечения проводов
| Площадь сечения жилы, мм2 | Медный провод | Алюминиевый провод | ||||||
| Однофазная сеть 220 В | Трехфазная сеть 380 В | Однофазная сеть 220 В | Трехфазная сеть 380 В | |||||
| Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,3 | 16 | 10,0 | – | – | – | – |
| 2,5 | 27 | 6,0 | 25 | 16,6 | 20 | 4,5 | 19 | 11,9 |
| 4 | 38 | 8,5 | 30 | 18,7 | 28 | 6,3 | 23 | 14,6 |
| 6 | 46 | 10,3 | 40 | 25,0 | 36 | 8,1 | 30 | 18,7 |
| 10 | 70 | 15,7 | 50 | 31,2 | 50 | 11,2 | 39 | 24,3 |
| 16 | 85 | 19,0 | 75 | 46,8 | 60 | 13,4 | 55 | 34,3 |
| 25 | 115 | 25,8 | 90 | 56,2 | 85 | 19,0 | 70 | 43,7 |
| 35 | 135 | 30,2 | 115 | 71,8 | 100 | 22,4 | 85 | 53,0 |
| 50 | 175 | 39,2 | 145 | 90,5 | 135 | 30,2 | 110 | 68,6 |
| 70 | 215 | 48,2 | 180 | 112,3 | 165 | 37,0 | 140 | 87,4 |
| 95 | 260 | 58,2 | 220 | 13,7 | 200 | 48,0 | 170 | 106,1 |
Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.
Упрощенные формулы расчетов номинального тока
- Для сети 220 В: I ном. = P/224 (A)
- Для сети 380 В: I ном. = P/624 (A)
Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.
Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям
Мощность электрического котла, кВт
Питание 220 В
Питание 380 В
Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А
Сечение медного провода, мм2
Номинальный ток, А
Ток предохранителя, А
3,0
2 × 1,5
13,9
16
4 × 1,5
4,38
6
4,5
2 × 2,5
20,1
25
4 × 1,5
7,2
10
6,0
2 × 4,0
26,8
32
4 × 2,5
9,6
10
7,5
2 × 6,0
33,5
40
4 × 2,5
12,0
16
9,0
2 × 6,0
40,2
50
4 × 4,0
14,4
16
10,5
–
–
–
4 × 4,0
16,9
20
12,0
–
–
–
4 × 6,0
19,2
20
15,0
–
–
–
4 × 10
24,0
25
18,0
–
–
–
4 × 10
28,8
32
21,0
–
–
–
4 × 10
33,7
40
24,0
–
–
–
4 × 10
38,5
40
30,0
–
–
–
4 × 16
48,1
50
36,0
–
–
–
4 × 16
57,7
63
Времятоковая характеристика автоматических выключателей
В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.
Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).
Полюсность автоматических выключателей
Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.
Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.
В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.
Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).
Принцип работы и предназначение защитного автомата
Трехфазный автоматический выключатель в случаях замыкания на линии активируется при помощи электромагнитного расщепителя. Принцип работы элемента заключается в нагреве биметаллической пластины в момент повышения номинала тока и выключении напряжения.
Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных воздействовать на проводку. Без него кабельные жилы нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя
По этой причине важно знать, сможет ли сеть выдержать напряжение
Соответствие проводов нагрузке
К примеру, у жил старого кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.
Провода нагреются, но коммутатор останется включенным до момента оплавления изоляции. Предотвратить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.
Защита самого слабого участка кабельной проводки
На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабом звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых приборов.
Какие бывают автоматы защиты
Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.
Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).
В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.
Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

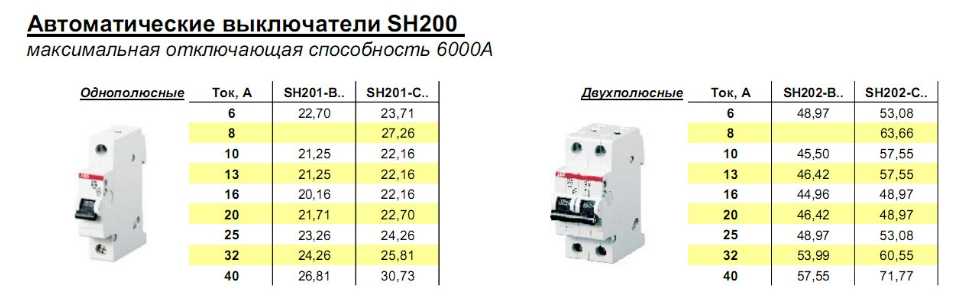

Автоматы для однофазной сети
Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

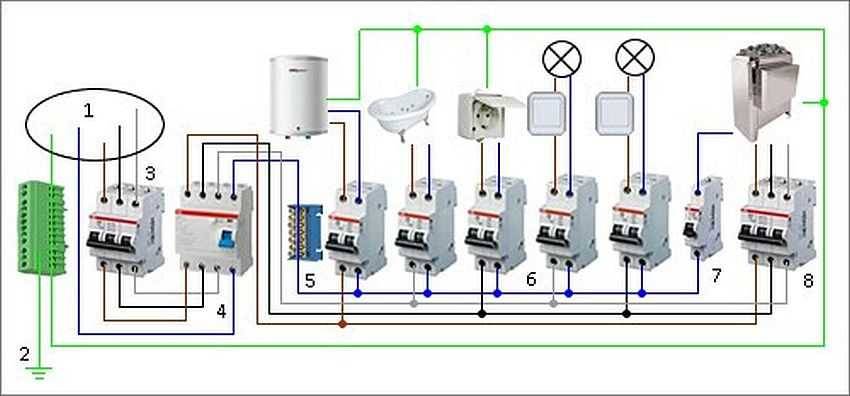

Пример разводки трехфазной сети — типы автоматов защиты
Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.
Расчёт мощности потребителей
Каждую электрическую сеть в квартире или доме можно условно поделить на участки (помещения). В зависимости от того, какие приборы планируется использовать на том или ином участке делается расчёт электропроводки. Обычно зоны электропроводки для каждого автомата разделены между собой на каждое помещение квартиры или дома.
Один участок проводки на одну комнату, второй на другую, а третий на кухню и ванную комнату. Особняком в данной ситуации стоят такие мощные потребители как электроплитки, духовые шкафы, водонагреватели, котлы отопления. Такая техника требует выделенной линии питания, поэтому в современных домах, предназначенных для использования с электрическими плитами, для обеспечения питания прибора выведен отдельный автоматический выключатель.
В качестве примера возьмем участок (комната) и рассчитаем для неё автомат и кабель необходимого сечения. В комнате одновременно будут работать:
- пылесос (1300 Вт);
- электроутюг (1000 Вт);
- кондиционер (1300 Вт);
- компьютер (300 Вт).
Сложим данные показатели (1300 1000 1300 300 = 3900 Вт) и разделим их на 220 (3900/220 = 17.72). Получается, что сила тока равна 17.72, подбираем для этого оптимальное сечение кабеля исходя из таблицы, берем медный кабель с сечением 2.5 мм или 4 мм квадратных (обязательно берем с запасом) и автомат с номинальным током защиты в 20 ампер.
Опытные электрики неоднократно говорят о том, что не стоит устанавливать кабели небольшого сечения из-за их дешевизны, следует выбирать кабель с запасом во избежание перегрузки электрического участка и возгорания проводки. А вот выбирать мощный автомат противопоказано!
Проводка монтируется один раз, заменить её сложно, а произвести замену выключателя в случае значительно возросшей нагрузки в разы проще.
На данный момент появляется все больше мощных электрических приборов, поэтому стоит заранее позаботиться, вдруг вы решите использовать более мощный пылесос или же добавить в помещение какой-то дополнительный прибор.
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Способы подбора дифавтомата
Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.
Табличный метод
На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.
Графический метод
Технология подбора не отличается от табличной – понадобится найти график в интернете. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность потребления на одном участке цепи.
Для установления мощности устройства понадобится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель в таблице.
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 мм² | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 мм² | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 мм² | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 мм² | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 мм² | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28, 25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Выбор автоматического выключателя
Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.
Алгоритм выбора автоматического выключателя таков:
- Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220
, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А. - Выбираем провод по таблице . Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
- Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.
Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.
Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.
При этом главное правило будет таким:
Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки
Iнагр
Имеются ввиду максимальные токи.
И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.
Привожу таблицу выбора автомата:
Основные критерии выбора
Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке
Номинальный ток
Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.
Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.
Количество полюсов
Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.
Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)
Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов
Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.
Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.
Времятоковая характеристика
Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.
Чаще всего используют следующие типы автоматов по времятоковой характеристике:
- B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
- C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
- D – сработает при превышении тока в 10-20 раз от номинального.
Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.
Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.
Способ крепления
Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.
Бренд выключателя
При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
К самым популярным на сегодняшний момент относятся автоматы следующих производителей:
Нюансы, которые нужно учитывать
Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:
- повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
- понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
- для простоты расчетов нагрузку стоит разделить на группы;
- мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
- для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
- проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
- в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.
Источник
