Как правильно пользоваться термоусадочной трубкой для проводов

Технология установки термоусадки

Начнем с того, что термоусадка с клеевым составом производится в виде трубки разной длины, чаще длиною в один метр для удобства транспортировки, складирования и обработки. Кусочек трубки подрезается таким образом, чтобы он полностью закрывал длину скрутки и обязательно часть изолированной части двух соединяемых проводов. Поэтому перед подрезкой необходимо приблизительно определить размер длины скрутки.

Все остальное по технологии:

• термотрубка надевается на один из соединяемых проводов;
• делается скрутка;
• если есть необходимость, то соединение пропаивается или сваривается;
• натягивается ТУТ на скрутку;
• производится термическая обработка изоляционного материала.

Необходимо обратить особое внимание на некоторые моменты проводимой операции:

Если два конца электропровода были пропаяны или сварены, то нужно дождаться, чтобы соединение остыло.

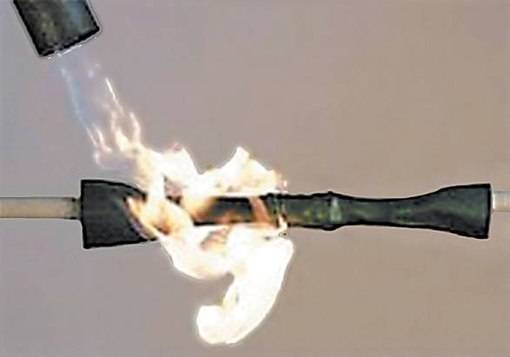

Нагрев термоусадки можно проводить любым способом. Специалисты же рекомендуют использовать для этих целей специальный инструмент. Это или специальный фен для нагрева термотрубок, или специальная газовая горелка. Можно использовать для этих целей и спички, но здесь есть большая вероятность, что материал трубки перегреется и потеряет свои качества (она начнет трескаться). Кстати, вот две позиции марок предлагаемых инструментов: бутановая горелка портативного типа «КВТ» и фен марки ТТ-1800.
Прогревать изоляцию надо равномерно и по всей длине, и по кругу. Именно так материал нагреется и сожмется в единый слой

Перегрев или недогрев одного участка или стороны приведет к вспучиванию изоляции.
Обратите внимание, что интенсивность нагревания термоизоляции никоим образом не влияет на ее качество. То есть, чем больше нагреешь, тем лучше

Это ошибочное мнение. Нагревать термоусадку с клеем надо буквально несколько секунд. Главное – провести эту операцию равномерно. Нельзя перегревать концы трубочек. Они могут лопнуть, появятся трещины, через которые клеевой материал просто вытечет. При этом сама изоляции при усадке треснет по всей длине, что приведет ее к негодности. Придется все переделывать.

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

• Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
• Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
• С клеевым слоем и без такового.

Разновидности термоусадочных трубок

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

• Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
• Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

• Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
• Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Преимущества кембрика

И универсальные термостойкие, и обычные кембрики имеют свои достоинства применения. Разумеется, в первом случае их больше, поскольку, кроме удобства монтажа и долговечности изоляции, можно рассчитывать на высокую стойкость материала при эксплуатации в условиях агрессивных сред. К этому стоит добавить и сохранение электротехнических свойств защищаемого кабеля. Некоторый коэффициент помех создает разве что неправильно подобранная металлическая оплетка. Помимо этого, стекловолокно термостойкого кембрика благодаря оптимальному сочетанию прочности и эластичности позволяет применять изделие несколько раз в разных конструкциях. Монтажные операции при аккуратном выполнении способствуют износу материала в минимальной степени.

Что касается преимуществ обычного кембрика, то они сводятся к низкой стоимости и небольшому размеру, что является благоприятным фактором при изоляции тонких проводов.

Разновидности трубок

Термоусадки принято классифицировать по ряду признаков. Прежде всего трубки разделяют по виду материала, из которого они изготовлены:

1. Полиолефиновые. В основе этого материала — полиэтилен, сшиваемый по химической или радиационной технологии. В состав продукта также входят красители, пластификаторы, ингибиторы горения и ряд других веществ. Полиолефиновые трубки функционируют в диапазоне температур от 50 градусов ниже нуля до 125 градусов выше нуля. Некоторые модификации с особыми добавками способны сохранять рабочие качества при 150 градусах. Полиолефин отличается высокой стойкостью к воздействию бензола и сильных окисляющих препаратов. Полиолефиновые трубки неустойчивы к длительному контакту с горюче-смазочными материалами.
2. Эластомеры из синтетического каучука. Главная особенность материала — способность сохранять функциональность при повышенных температурах (до 175 градусов). Эластомеры используют при необходимости постоянного взаимодействия с горюче-смазочными материалами. Главный недостаток эластомеров — высокая стоимость. В связи с этим эластомеры применяют редко и только в тех случаях, когда термоусадки из этого материала нечем заменить.
3. Поливинилхлорид. Для производства термоусадок применяют термопластичный ПВХ. Материал отличается высокими изоляционными характеристиками. Его главный недостаток — незначительный температурный диапазон (от 20 градусов ниже нуля до 80 градусов выше нуля). К тому же, поливинилхлорид токсичен при горении.
4. Полиэстер. Считается более удачным материалом в сравнении с поливинилхлоридом. Обладает большей прочностью и устойчивостью к агрессивным химическим средам.
5. Фторополимеры. Современные разработки в области материаловедения позволили создать термоусадки с отличными характеристиками. Речь идет прежде всего о способности фторополимеров сохранять рабочие характеристики при экстремальных температурных режимах. Широкому распространению фторополимеров мешает их высокая стоимость.
6. Силикон. Термоусадки из силикона отличаются пластичностью и отсутствием токсичных выбросов. Материал характеризуется высокой химической инертностью и электрической прочностью. Недостаток силикона состоит в его невысокой стойкости к разрушительному воздействию органических растворителей. Поэтому такие термоусадки не подходят для контактов с ГСМ.

Термоусадочные трубки классифицируют и по другим характеристикам:

Для специальных потребностей предлагаются термоусадки с дополнительными возможностями. Например, имеются термоусадочные трубки увеличенных диаметров, с рифленым покрытием, флуоресцентными дополнениями, повышенной электрической плотностью.

Важный параметр термоусадки — ее способность противостоять внешним воздействиям. В соответствии с этим показателем принято выделять следующие свойства термоусадок:

• маслостойкость;
• инертность к химическим средам;
• высоковольтность (некоторые трубки выдерживают напряжение до 1000 В);
• светостабилизирующие качества (устойчивость к солнечному излучению);
• термостойкость (отсутствие горючести).

Свойства

Все рабочие свойства термоусадочных трубок проявляются благодаря термополимерам, из которых они изготовлены. Под влиянием повышенных температур их можно легко термоусаживать, то есть, изменяют свою форму – сжимаются или расширяются. То есть достаточно надеть трубку на какой-нибудь предмет и подогреть специальным феном или обычной зажигалкой. В результате, ее размеры мгновенно уменьшатся, и сжимаясь, она плотно обтянет предмет. Самое главное – не допустить перегревания, иначе в трубке появятся пузырьки, и она потеряет свои физические свойства.

Радиационное и химическое воздействие на полимер в процессе производства, приводит к выделению атомов водорода и слиянию молекул полимерного вещества. Это приводит к созданию прочного «сшитого» материала с повышенной термической устойчивостью. При нагревании он становится более эластичным, но при этом не расплавляется, а просто изменяет свою форму. Правильно подобранный материал после нагревания приобретает так называемую форменную память, с помощью которой происходит восстановление конфигурации после повторного нагрева.

Таким образом, основными свойствами термоусадочных трубок являются способности к изменению толщины и диаметра, возможность работы в широком температурном диапазоне, окраска их в различные цвета. Последнее свойство позволяет использовать изделия в качестве маркировок проводов и кабелей при выполнении монтажа. Для контроля над качеством соединений электротехники часто используют прозрачную термоусаживаемую трубку.

Виды

Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ. Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

• термостойкие;
• термоусаживаемые;
• трубки, на основе хлопчатобамажной ткани.

Термостойкий стекловолоконный кембрик

Ещё одной разновидностью кембрика является термостойкий материал, который имеет большую цену и применяется не так часто, как обыкновенна ПВХ-трубка. Повышенная стоимость такого расходного материала обусловлена применением стекловолокна при изготовлении. После создания основного слоя, на его поверхность наносят силиконовый лак. Это повышает сопротивление изделия и улучшает его электротехнические свойства.

Термостойкий изолятор редко используется при монтаже электрических сетей, чаще — при сборке автоматических шкафов, индукционных печей или сушильных камер, а также при подключении других нагревательных приборов. Помимо защиты окружающих проводников, термостойкий кембрик защищает место соединения от воздействия высоких температур.

Основные рабочие характеристики термостойкого кембрика:

• Высокая электротехническая непроницаемость. Данный изолирующий материал абсолютно не проводит электрический ток.
• Стенки изделия выполняются толщиной от 2.5 до 3 мм. Это немного усложняет работу, но становится серьёзным препятствием на пути электрического тока.
• Не горит. Способен переносить воздействие высоких температур.
• Широкий выбор внутреннего диаметра продукции (от 10 до 150 мм).
• Пределы рабочей температуры: от –60 до +530 градусов. При воздействии холода структура кембрика не меняется.

Технические характеристики материала

Главная особенность клеевой трубки – наличие клея на внутренней стороне её стенки.

Высокотемпературный расходник отличается:

• способностью выдерживать короткую максимальную температуру до +400 градусов;
• длительным использованием в температурном диапазоне от -60 до +350 градусов;
• диэлектрической плотностью от 800 до 1200 В;
• внутренним диаметром 3-150 мм;
• допуском +/- 25 мм;
• номинальной плотностью стенки 0,4 мм.

Материал абсолютно негорючий, обладает отличной прочностью и теплопроводностью, не пропускает ток. Производится с белой или черной оболочкой.

Сферы использования

Термостойкую трубку выбирают для таких случаев:

• организация защиты проводки с подключенными патронными и хомутовыми ТЭНами;
• изоляция кабеля бытовых бойлеров или другой техники (утюг, фен, паяльник);
• защита соединений электротермического оборудования – сушильных камер, плиток;
• скрытие соединений кабелей и проводов с термостойкими свойствами.

Особенности кембриков с термоусадкой

Термоусадочный расходник производится из полиэтилена или других полимеров. В процессе нагревания изделие становится в 2 раза меньше, поэтому его легко выбрать для провода с различным сечением. Оптимальный коэффициент усадки для поперечника – 1:2, 1:3 и 1:4.

В качестве вспомогательных средств изоляции применяют различные клеммы и соединения, контуры которых повторит термоусадка.

Трубка термоусадочная

Растяжение изоляторов составляет 1,5-2 раза больше от начального, но при работе важно проверять поверхность на предмет разрыва. Множество расцветок термоусадки предоставляет возможности для маркировки, разбивки проводов на группы

Правила использования термоусадки

Процесс эксплуатации обычно не вызывает трудностей. После подбора и отреза нужной длины трубку немного необходимо растянуть и надеть на место соединения проводов, учитывая рекомендации, приведённые выше. При этом требуется уточнить, что надевать нужно перед физическим соединением изолируемых участков, так как термоусадка представляет собой неразъёмную конструкцию. Надевать нужно так, чтобы не повредить целостность поверхности.

Далее следует нагреть место изоляции. Не нужно намного превышать температуру, требуемую к нагреву используемого материала, это приведёт к деформации поверхности. Горячий воздух направляется по всей длине, и если длинна большая, то равномерно прогреваются все участки. Для нагревания лучше всего использовать поток воздуха (фен), так как если работать с помощью открытого огня (спички, горелка), можно повредить не только термоусадку, но и само обрабатываемое изделие.

Время остывания соединения в среднем составляет около минуты. В это время не следует придавливать термоусадку руками, это может вызвать ожог пальцев или деформировать место изоляции. Работу по изолированию или герметизации можно считать законченной.

Работать с термоусаживаемой трубкой очень удобно в плане скорости и трудоёмкости процесса. Она уменьшается в размере под воздействием высоких температур, при этом противодействует горению и не возвращается к начальному диаметру. Термоусадка выпускается с большой гаммой цветов и различных диаметров. Противокоррозийные свойства трубок с клеевой основой позволяют успешно применять их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов. А также для объедения пучка проводов, изготовления подделок и т. п.

Как пользоваться термоусадкой для проводов

Осталось узнать, как пользоваться термоусаживаемой трубкой. Итак, сначала следует выбрать подходящий размер термоусадки. Если нужно изолировать провода, то необходимо отрезать подходящий кусок, который бы перекрывал изолируемый участок с учетом того, что будет продольная усадка при нагревании. Обычно она составляет до 10%, эта информация указывается изготовителем. На поверхности, а также на срезах отрезанной трубки, не должны быть повреждения или какие-то заусеницы, потому что они могут поспособствовать быстрому разрушении материала.

Вначале на кабель натягивается трубка ТУТ, а далее необходимо сделать соединение, поверх которого будет надета термоусадка. После соединения ее необходимо нагревать движениями с одной стороны к другой, для того, чтобы не получилась большая продольная усадка. Также это можно осуществить нагреванием от середины соединения к краям. Второй способ применим на достаточно длинных участках.

Следует помнить, что прогревать одновременно с обоих концов нельзя потому что может остаться пузырь воздуха, а это очень нежелательно. Также на поверхности могут появиться морщины. Прогревать термоусаживаемую трубку следует очень аккуратно и равномерно, чтобы не перегреть в каком-то месте, ведь может появиться пузырь или разрыв поверхности.

Скорость нагрева и температура определяется путем опыта. Однако торопиться не следует, особенно если нет опыта в данном направлении. Если выполнять нагревание слишком быстро, или при слишком высокой температуре, это может привести к повреждению термоусадки.

Сам процесс изолирования не является слишком сложным, при желании можно самостоятельно выполнить изолирование провода. Однако для начала можно поэкспериментировать на каком-то куске провода и убедиться, что все правильно сделано, а уже после браться за изоляцию ответственных соединений.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как пользоваться термоусадочной трубкой для проводов, используя для нагрева фен и зажигалку:

Теперь вы знаете, что такое термоусадочная трубка, для чего она нужна и как пользоваться этим приспособлением в домашних условиях. Надеемся, предоставленная информация была для вас познавательной и интересной!

Наверняка вы не знаете:

• Какая изолента лучше для электропроводки
• Как защитить кабель от механических повреждений
• Какие бывают кабель-каналы

Как выбрать термоусадочную трубку?

Перед покупкой набора термоусадочных трубок важно определиться с рядом параметров:

1. Условия эксплуатации изделия . Этот параметр считается одним из самых важных, ведь нужно учесть диапазон возможных температур и проводимое напряжение, в которых окажется проводов, воздействие факторов непогоды, возможное попадание химических веществ (масло, бензин) и некоторые другие.
2. Цель использования : изоляция кабеля, заземления, маркировка проводов.
3. Диаметр изделия . Он подбирается, руководствуясь правилом «-10+20». Это означает, что в соответствии с размерами проводов пределы минимальной и максимальной усадки составляют указанные параметры.
4. Длина . Этот показатель не так важен, как диаметр, но и его забывать не стоит. Качественные изделия при термоусадке укорачиваются всего на 5-7%, тогда как недорогие материалы могут просесть и на 20%.

Термоусадочная трубка – размеры

При проведении ряда высокоточных работ стоит учитывать размерный ряд изделия, в который включены следующие параметры:

1. Диаметр изделия в состоянии поставки, который во многих странах СНГ измеряется в миллиметрах. Он может варьироваться от 12 до 140 мм. В продаже имеется и термоусадочная трубка большого диаметра, используемая профессионалами при проведении ряда сложных работ.
2. Максимальный диаметр трубки после полного термоусаживания может быть от 3 до 42 мм и выше.
3. Толщина стенки после усадки может быть от 0,4 до 1,2 мм.
4. Толщина клеевого слоя после термоусадки может составлять от 0,5 до 1 мм.
5. Длина изделия. Продаются наборы трубок длиной 50-100 см для частного использования. Мастера приобретают изделие в рулоне, длина которого варьируется от 25 до 200 м.

Маркировка термоусадочных трубок

Для успешного выбора изделия нужно разбираться в маркировках, указанных на каждой упаковке заводом-изготовителем. Чаще на них указывается:

1. Коэффициент термоусадки . Он может выражаться как в процентах, так и соотношением, например 2:1 или 3:1.
2. Внутренний диаметр трубки до и после нагрева . Может указываться в миллиметрах или дюймах в зависимости от страны производства и выглядит как 10/5, 60/25 и прочее.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Даметр трубки, мм	Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
До усадки	После усадки
ТУТнг-2/1	2.0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25.0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.
