Электрическая конструкция

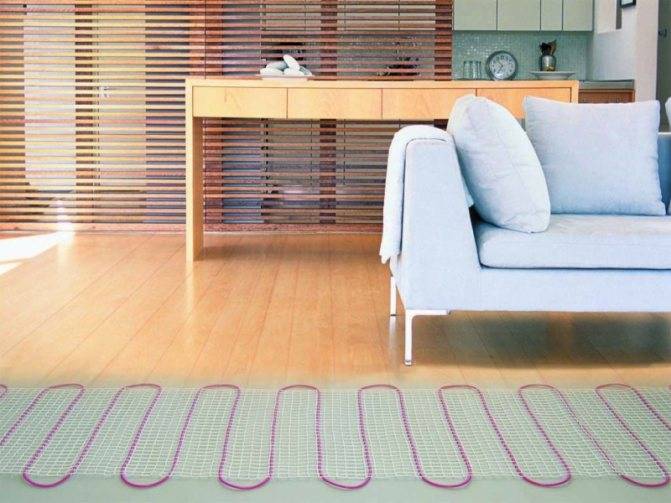

Кабель на стекловолокне укладывается внутрь стяжки
Альтернативой водяным тёплым полам является электрическая версия. Они также монтируются под ламинат, кафель или линолеум.
Но следует отметить, что для каждого варианта напольного покрытия существуют определённый тип элементов тёплых электрических полов. Например:
- под стяжку укладываются одиночные кабеля;
- в стяжку с последующей укладкой кафеля используется кабель на стекловолокне;
- стержневые инфракрасные тёплые полы – также в стяжку;
- инфракрасные плёночные полы – непосредственно под линолеум или ламинат.
Самым распространённым и надёжным вариантом являются тёплые электрические полы с применением двухжильных толстых кабелей. Менее надёжными являются инфракрасные плёночные полы.
Устройство двужильного кабеля
Функционирование таких нагревательных элементов обеспечивается за счёт электричества. Для этого в стене монтируются терморегуляторы. Датчик для определения температуры, который размещён на поверхности пола, передаёт данные на термостат, который регулирует степень нагревания.
Принцип работы
Принцип работы водяной системы теплого пола: в стяжку укладывается система трубопроводов, по которым подается теплоноситель. Теплые трубопроводы разогревают стяжку, стяжка передает тепло напольному покрытию, покрытие – в помещение. Пол под мебелью не отапливают.
Такая система отопления создает благоприятное распределение температуры по высоте и помогает экономить количество расходуемого тепла (и финансов) по сравнению с радиаторной системой. При обычной схеме отопления теплый воздух от радиаторов поднимается к потолку, нагревает его, и лишь потом нагревает помещение – при конвекционном способе потери энергии на прогрев потолка, стен и окон (под ними устанавливаются батареи) довольно велики.
Плюсы и минусы батарей
Батарея давно является основным источников отопления помещений разного назначения.
Чтобы, определиться с целесообразностью их установки в частном доме, следует подробно рассмотреть все их плюсы и минусы.
ТЕПЛЫЙ ПОЛ или РАДИАТОРЫ?! Вся правда! РЕАЛЬНЫЕ ЦИФРЫ! Что дешевле, комфортнее, экономнее?
Watch this video on YouTube
Зоны обогрева (голова или ноги)
Принцип действия батарей отличается от тёплых полов, они быстро прогревают воздух, который охлаждается поднимаясь по стенам. У потолка его температура существенно снижается и он опускается в центр комнаты. Именно эти воздушные массы и греют человека.
Стоит заметить, что распределение тепла от батареи происходит не равномерно.
Монтаж
Установка и подключение радиатора в частном доме — это более простой способ обустройства обогрева помещения, который займёт один день. Суть работы заключается:
- в прокладывании труб;
- установке радиатора;
- соединение системы фитингами.
Стоимость самого монтажа обойдётся не дорого, в сравнении с тёплыми полами.
Экономичность эксплуатации
Так как, при обогреве частного дома с помощью радиатора, самый тёплый воздух находится под потолком, а именно через него происходит большая часть теплопотерь (до 30%).
Поэтому эффективность функционирования системы снижается, а расходы на поддержание оптимальной температуры увеличиваются.
Сложность ремонта
Процесс ремонта радиаторного отопления намного проще, чем тёплого пола, ведь отопительный контур находится на виду. Исключение — если трубы замурованы в стене, но даже в этом случаи, устранить неполадку легче.
Скорость нагрева
При подключении радиатора к центральному отоплению, достаточно повернуть вентиль, и поступившая в трубы горячая вода быстро нагрет системы.
Если в частном доме индивидуальное отопление, то потребуется сначала прогреть теплоноситель в контуре, поэтому процесс займёт больше времени.
Кроме того, скорость прогрева зависит от вида радиатора. Быстрее прогреваются алюминиевые батареи, затем идут биметаллические, дольше всех греются чугунные.
Микроклимат
На комфортное существование человека в помещении влияют следующие факторы:
- Влажность воздуха. Как и полы с обогревом, радиаторы сушат воздух, в связи с этим, лучше устанавливать увлажнители.
- Сквозняки. Батареи создают сильные воздушные потоки только над собой, поэтому могут сглаживать небольшие сквозняки идущие от окна. С большими холодными воздушными массами они не справятся.
- Вентиляция. Для контроля потока воздуха от приточного канала, лучший выход — установка радиатора. Горячий воздух от него будет соединяться с холодным, тем самым создавая комфортные условия.
Сочетание с интерьером
С эстетической точки, батареи уступают теплым полам, так как находятся на виду, и их не загородить шкафом.
Хотя сегодня, можно приобрести более облагороженные модели, которые выглядят современно.
Подготовительный этап
Любая практика начинается с теории, устройство напольного отопления не исключение. Поэтому изначально рекомендуется выполнить расчет системы, целью которого является определить:
- потребную тепловую мощность для каждого помещения;
- удельный расход тепла на 1 м2 комнаты;
- диаметр трубы для напольного контура;
- шаг раскладки труб;
- общую длину каждого контура.
Конечно, чтобы рассчитать теплые полы в частном доме или квартире, лучший вариант – обратиться к специалистам и получить от них точный расчет, по которому смело выполняется монтаж. Если по каким-либо причинам это невыполнимо, укрупненный расчет можно произвести самостоятельно, как и взять на себя всю ответственность за ошибки и неточности. Существует 2 распространенных метода таких вычислений, простейший заключается в том, чтобы положить на каждый м2 помещения 5 м трубы.
Второй метод сложнее, но и результат выйдет точнее. Чтобы просчитать, а потом сделать теплый пол своими руками, выясняется потребная тепловая мощность из расчета 40 Вт на 1 м3. Умножив это значение на общий объем, получим тепловую мощность, которую делим на квадратуру и узнаем удельный расход тепла. Для определения остальных параметров предлагается воспользоваться графиками, представленными ниже:
Поскольку реальная теплоотдача напольной системы напрямую зависит от толщины и материала покрытия, то дальше предложены номограммы для того, чтобы просчитать теплый пол под плиткой и паркетом либо ковром:
Пользоваться графиками просто: найдя по левой оси значение своего удельного расхода теплоты, проводим прямую линию и узнаем температуру поверхности пола, а при пересечении с диагональными графиками подбираем диаметр трубы и шаг ее раскладки. Последняя вычислительная операция – определение длины контура, она не должна превышать 100 м, а в идеале должна уложиться в 80 м. Если это не так, площадь комнаты разбивается на 2 одинаковых контура.
Следующий шаг в подготовке – закупка материалов. Состав комплекта варьируется в зависимости от расположения помещения. Если это первый этаж, находящийся на грунте, то понадобится слой утеплителя, как правило, пенополистирола, толщиной 100 мм. Комнату над подвалом утепляют пенопластом толщиной 80 мм, а второй и последующие этажи – 50 мм, чтобы система отопления не обогревала нижние помещения или соседей, если речь идет о квартире.
Комплект утеплителя для теплого пола
Перечень остальных материалов следующий:
- пленка гидроизоляционная с разметкой;
- труба полимерная необходимого диаметра;
- демпферная лента;
- крепления для трубы – «гарпуны»;
- материалы для цементно-песчаной стяжки, включая пластификатор.
Плитка для монтажа теплого пола
На просторах стран СНГ очень популярна другая схема «пирога» теплого пола в квартире или частном доме, имеющая право на жизнь. В ней поверх теплоизоляционного материала кладут металлическую арматурную сетку с ячейками 150 х 150 мм. Трубы раскладывают поверх нее и прикрепляют к прутьям одноразовыми пластмассовыми хомутиками.
Схема наполнения теплого пола
Основное преимущество теплого пола
По сути, это одна из разновидностей полноценного отопления квартиры или частного дома. Ее особенность заключается в том, что обогревательные элементы располагают нетрадиционно. Нет привычных батарей под окнами и магистральных труб по периметру жилья. Все трассы скрыты под полом и нагревают его поверхность.
Такой вариант обогрева жилья обладает несомненным преимуществом перед привычными схемами. Так, нагреваясь возле батарей или радиаторов, воздух сразу устремляется вверх. Это объективные физические законы, согласно которым циркулируют воздушные массы с разными потенциалами температур. Тепло постоянно будет под потолком, а остывший воздух всегда опускается вниз, чтобы, нагревшись, снова подняться вверх.
Другими словами, большая часть тепловой энергии расходуется впустую, поскольку человек находится внизу. В домах с теплым полом несколько иная картина. Нагретые массы воздуха точно так же стремятся вверх. Но в отличие от традиционных отопительных систем их путь не проходит возле стен. Благодаря тому, что прогревается поверхность пола в комнате, тепло распределяется равномерно по всей жилой площади.
К тому же надо учитывать инфракрасное излучение (ИИ), которое исходит от элементов системы и тоже направлено вверх. Благодаря ИИ и естественной конвекции самая комфортная температура формируется на уровне 1,5-2 метра — в зоне, доступной взрослым людям. Кроме того, ступни человека всегда будут соприкасаться с теплой поверхностью основания, что только усиливает ощущение комфорта.
Система «теплый пол» полностью способна заменить собой стандартные радиаторные схемы и обеспечить достаточное количество тепловой энергии для проживания в помещении любой площади. Сегодня для проектирования и монтажа применяют два наработанных варианта реализации проектов — с использованием электричества и горячей воды. В первом случае укладывают специальные пленочные материалы, а во втором — полимерные трубы, по которым циркулирует горячий теплоноситель.
Теплоотражающая подложка
Когда речь идет о том, как делать теплый пол от отопления, не стоит забывать о дополнительных мерах защиты от потерь выделяемой системой тепловой энергии. На полы необходимо устилать теплоотражающие материалы. Лучше всего использовать фольгированные материалы с толщиной не менее 2 миллиметров.Такая подложка под теплый пол увеличит эффективность обогрева.
Укладка осуществляется внахлест с фиксацией заступов при помощи строительного скотча. Его же можно проклеивать по контуру помещения с целью создания буфера, если поверхностная стяжка будет излишне перегреваться. Под слой материала-отражателя можно укладывать дополнительную гидроизоляцию, чтобы минимизировать риск попадания влаги из грунта в перекрытия.
Шаг между полосами 20-22 сантиметра(при толщине поверхностной стяжки в 8-10 сантиметров). Кронштейны рекомендуется монтировать по заранее отмеченной схеме укладки.
Расстояние между креплениями может быть до полуметра, а на изгибающихся участках следует его сократить до 10-15 сантиметров, чтобы максимально прочно зафиксировать трубу.
Также существует две основных причины для использования металлопластика:
- Полиэтиленовая труба должна быть заполнена, чтобы при заливании стяжки выдержать создаваемую нагрузку. Прочности металлопластика хватает, чтобы не делать этого.
- Стоимость металлопластика значительно меньше, что позволяет сэкономить денежные средства, но не потерять в мощности обогрева.
Избежать заламывания пластика на особо крутых поворотах можно, если надевать на трубу пружину из стали с длиной в 20-25 сантиметров и внутренним диаметром 1,8 сантиметра. Это обеспечит плавность на местах сгиба и сохранит трубу целостной.
Если теплый пол состоит из нескольких линий укладки, то каждая подключается к трубе подачи теплоносителя через гребенку (ненужные выходы просто закрываются заглушками)
Также очень важно дополнить гребенку клапаном Маевского, чтобы осуществлять спуск воздуха из труб
Причины неисправности и ремонт водяного теплого пола
Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.
Способы укладки труб теплого пола
По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:
- Труб, с циркулирующей по ним водой, являющейся теплоносителем.
- Байпаса.
- Циркуляционного насоса.
- Коллектора и электропривода, с помощью которых регулируют поток воды.
- Балансировочного клапана, который смешивает нагретую и остывшую воду.
- Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.
Основные элементы теплого водяного пола
Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.
Повреждения трубопровода
Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.
Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.
При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.
Таблица 2. Ремонт при повреждении труб
| Иллюстрация | Описание |
|---|---|
| Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки. | |
| Выполняют демонтаж плитки. | |
| Для удаления стяжки используют перфоратор. | |
| Для ремонта подобных повреждений труб применяют пресс-муфту. | |
| В месте повреждения трубы делают разрез при помощи ножовки. | |
| Трубу очищают от загрязнений. | |
| При помощи развертки выравнивают отверстия с обеих сторон. | |
| На оба фрагмента трубы надевают муфту. | |
| Муфту обжимают клещами. |
Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.
Неравномерность нагрева
Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.
Коллектор теплого водяного пола
Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.
Неисправности электрооборудования
При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.
Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.
Элементы коллектора теплого пола
Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.
Цены на теплые полы Caleo
теплый пол caleo
Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.
Монтаж
Подготовка поверхности
Выравнивание основы
После уборки желательно оценить горизонтальность пола в помещении. Если перепад незначительный, то основание пригодно для монтажа. Если же разница составляет пару-тройку сантиметров, то необходимо выровнять основу. В противном случае стяжка получится разной толщины, что вызовет неравномерное прогревание пола.
Далее по всей площади укладывают гидроизоляционную пленку. Демпферную ленту клеят по периметру комнаты, и она будет компенсировать линейные колебания при изменении температуры основания. Главный этап подготовки — обустройство теплоизоляции, которая позволяет сэкономить до 20% тепловой энергии. В качестве утеплителя можно использовать минеральную вату, пенополистирол или техническую пробку.
Коэффициент теплопроводности наиболее распространенных материалов следующий:
- пенополистирол — до 0,042 Вт/кв.м
- вата минеральная – до 0,056 Вт/кв.м
- стекловата – до 0,042 Вт/кв.м
На практике чаще всего используют пенопласт, поскольку он не впитывает влагу и не «усаживается» с течением времени. Каких-либо требований относительно толщины слоя теплоизоляции нет. Все зависит от возможностей комнаты — один легко можно поднять на 10 см, а для другого еле-еле хватает запаса пространства, чтобы нормально уложить тепломагистрали.
Монтаж труб

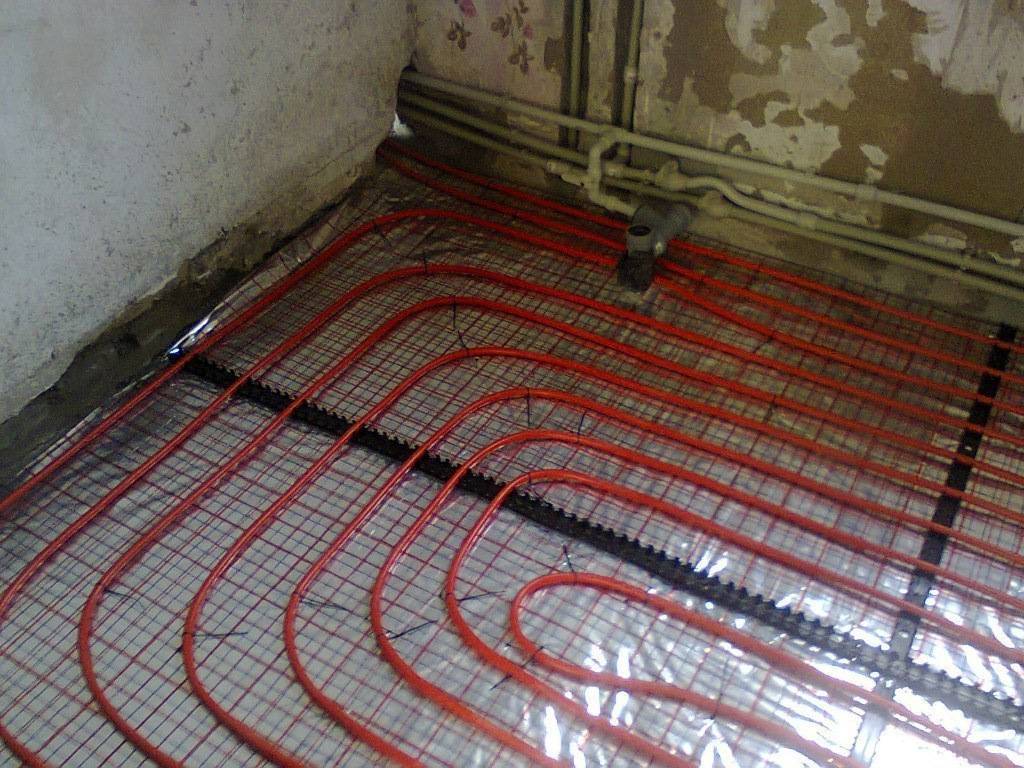

Монтаж теплого пола с помощью полимерных труб
Крепить теплотрассы можно несколькими способами. К примеру, на теплоизоляционный слой укладывают арматурную сетку, а уже к ней прикручивают трубы. Этот вариант выгоден еще и тем, что сама по себе сетка станет армирующим слоем в будущей заливке. Фиксируют магистрали примерно через каждый метр. Хотя это очень условный параметр и полностью зависит от того, насколько хорошо материал будет прилегать к основанию.
Не надо забывать, что температура трубы будет изменяться, поэтому ее положение не останется статичным. Отсюда несколько нюансов:
- Не стоит слишком жестко фиксировать трубу к основанию. Лучше, когда напряжение, связанное с линейным расширением, возникает по всей длине, а не в одном конкретном месте.
- Общая длина одного контура не должна превышать 90 метров. Иначе внутреннее напряжение будет слишком большим. Оптимально, когда одна секция достигает 60 метров длины.
- Длина нескольких контуров в одном помещении должна быть приблизительно одинаковой.

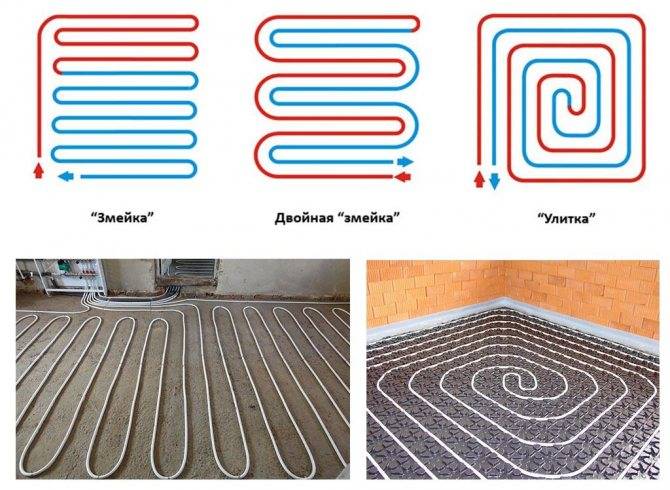

Варианты укладки труб
Схем укладки труб существует несколько
Схемы расположения магистралей разработаны с учетом компенсации потерь тепла, поскольку теплоноситель с расстоянием теряет свою температуру. Чтобы пол прогревался равномерно, недостаточно просто уложить трубу. Нужно придерживаться определенной схемы:
- Змейка. Трубу укладывают подобно движению змеи. Этот вариант подходит для комнат маленького размера, а монтаж начинают от окон.
- Спираль. В этом случае подающая и возвращающая часть трубы располагаются рядом. Благодаря этому нагревание пола происходит равномерно по всей комнате. Вариант подходит для больших помещений.
Расстояние между трубами может быть порядка 10-35 см, а минимальное расстояние от стены — 7 см. Оптимальным считается диаметр пластиковой трубы около 20 мм. Используется, как правило, пропилен или металлопластик.
Конечным этапом строительства является обустройство стяжки. Смесь можно подготовить самостоятельно или же купить готовый самовыравнивающийся состав — все зависит от финансовых возможностей владельцев жилья
Важно лишь, чтобы толщина слоя не была меньше 5 см. В противном случае расстановка мебели и предметов интерьера в такой комнате может повлечь разрушение цементного слоя. Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир
Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей
Не смотря на кажущиеся сложности выполнения работ, обустроить «теплый пол» стремятся все больше владельцев домов и квартир. Такой способ обеспечения теплом практичен и экономически обоснован. Затраты довольно скоро вернутся в виде экономии средств на приобретение энергоносителей.
Читайте далее:
Подбор радиаторов отопления — полезные советы
Как украсить трубу отопления — советы строителей и декораторов
Несколько советов как выбрать двухконтурный газовый котел для дома
Обычная печь буржуйка своими руками — полезные советы по изготовлению
Разбираемся, как правильно топить котел углем — советы и полезные рекомендации
Нюансы монтажа
Экономный вариант автономного отопления
Первый вопрос коснется жителей многоэтажных домов. Ведь то, что для одних является полом, для других — потолок
И очень важно учитывать мнение своих соседей. Не исключено, что некоторым из них затея не понравится, поскольку потолок отделан материалами, которые плохо переносят повышение температуры. Нет проблем
На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания
Нет проблем. На основание укладывают специальный теплоотражающий слой. Владельцам — экономия энергоносителей, жильцам снизу — никаких изменений условий проживания.
Второй нюанс связан с теплопроводностью материала. Расположенные поверх «теплого пола» строительные элементы и конструкции с плохой теплопроводностью могут свести на «нет» работу всей системы. Именно поэтому для отделки необходимо использовать только те фактуры, которые прекрасно проводят тепло.
Укладывать полимерные трубы необходимо в песчано-цементную стяжку. Причин для этого две:
- Получается очень прочное основание, которое препятствует механическому повреждению магистралей.
- Цементная стяжка — прекрасная среда для распространения тепла. Контактируя с горячей поверхностью труб, она становится огромной панелью, нагревающей воздух.
Другими словами, прочная поверхность к тому же значительно улучшает эффективность работы системы.

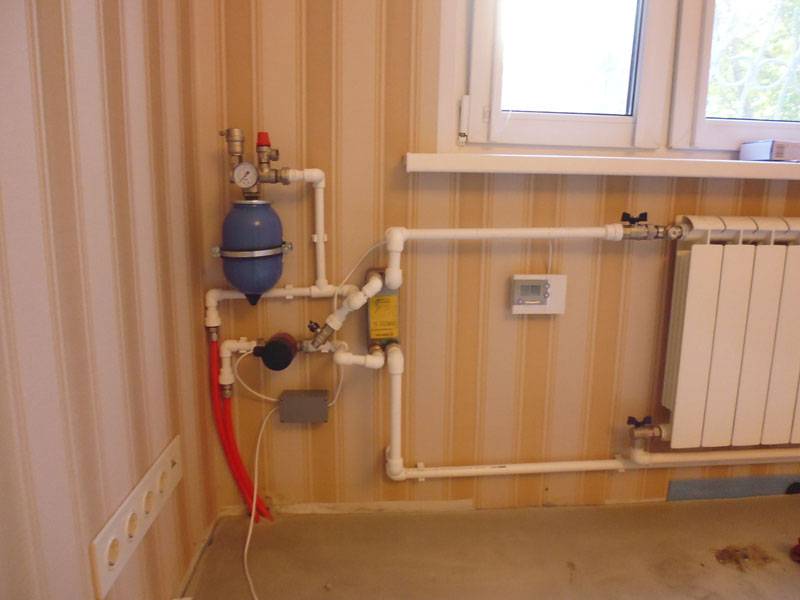

Как запитать теплые полы от центрального отопления в квартире
Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.
К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.
Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.
Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.
