Монтаж теплого пола на деревянном полу своими руками

Монтажные схемы теплых водяных полов в квартире

Основной или дополнительный низкотемпературный контур теплых полов от центрального отопления в многоквартирных жилых домах планируют при разработке проекта. Самостоятельно вносить изменения в радиаторную схему отопления многоквартирного жилого дома запрещено жилищным законодательством. Температура радиаторного контура выше требуемых параметров для теплых полов. Самовольное изменение направления, диаметра и длины стояка общедомового отопления приводит к разбалансировке системы и нарушению теплового режима в жилом доме.

Специализированные организации производят монтаж теплых полов от центрального отопления в квартирах при возведении здания. Принцип устройства теплых полов от центрального отопления в квартире отличает способ подключения низкотемпературных контуров. Теплоноситель поступает в трубы водяных теплых полов по отдельному, от радиаторного отопления, стояку. Горячую воду для напольного отопления готовит теплообменник, который установлен в центральном тепловом пункте, тепловом узле многоквартирного жилого дома или непосредственно в квартире потребителя.

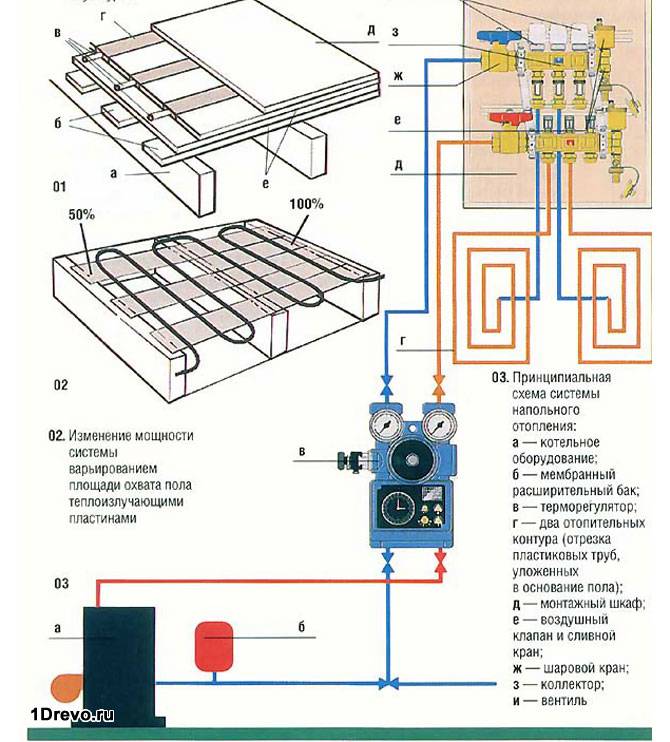

Схема врезки теплых водяных полов в радиаторный контур центрального отопления: 1 – шаровый кран на врезке подающей линии; 2 – шаровый кран на врезке обратной линии; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – трехходовой смесительный кран; 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – радиатор

Теоретически, изменить длину труб без ущерба тепловому режиму в соседних квартирах могут последние (по ходу движения теплоносителя в стояке) потребители. Если тепло распределяется сверху, то теплый пол на первом этаже не влияет на теплообмен квартир, расположенных выше. Однако, рабочего давления подающего трубопровода при нижней постоячной разводке может быть недостаточно для циркуляции в напольном контуре верхнего этажа.

При отсутствии первоначальных проектных данных на устройство напольного отопления в многоквартирном доме, подключение дополнительного контура согласовывают с поставщиком тепловой энергии и управляющей компанией. Ресурсоснабжающие организации выдают разрешение на устройство теплых полуавтономных полов, при достаточном запасе мощности существующей отопительной системы.

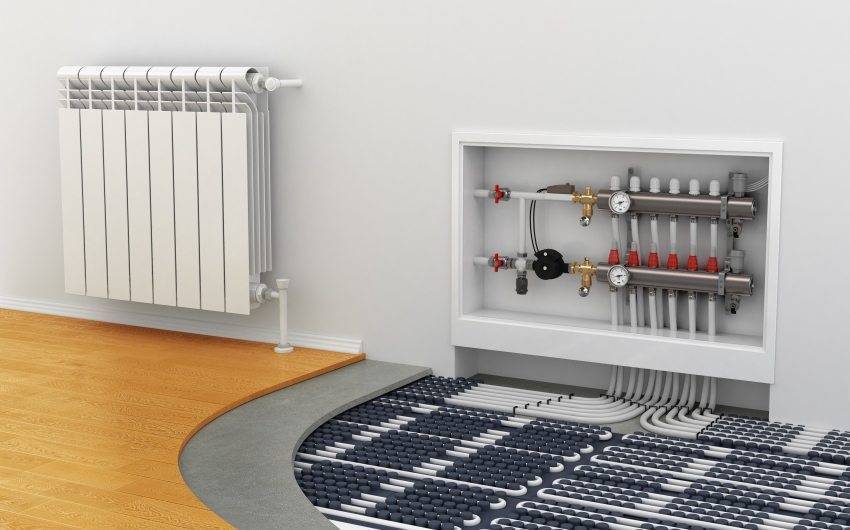

Комбинированное отопление в квартире с использованием радиаторов и водяного теплого пола

Жилищно-эксплуатационные компании предъявляют обязательное условие к расчетной нагрузке оснований теплых полов, которое не должно превышать допустимую нагрузку на межэтажные перекрытия в данном конкретном случае.

Традиционно, согласование предусматривает установку теплообменника на радиаторный или стояк горячего водоснабжения в квартире. При этом требуется монтаж циркуляционного насоса, расширительного бака, группы безопасности, вентиля для удаления воздуха, двухходового крана, регулировочных вентилей и теплового счетчика.

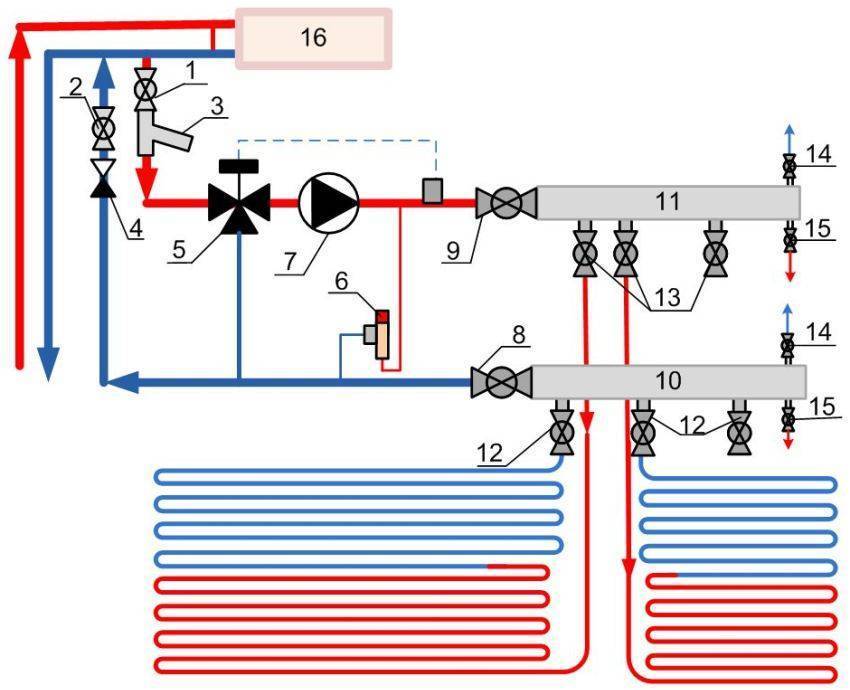

Полуавтономная схема подключения теплых водяных полов в квартире: 1 – шаровый кран на врезке в подающий стояк; 2 – шаровый кран на байпасе в обратный стояк; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – двухходовой кран (термодатчик с сервоприводом); 6 – перепускной клапан; 7 – циркуляционный насос; 8 – вентиль на выходе обратного коллектора; 9 – запорный вентиль на входе подающего коллектора; 10 – обратный коллектор; 11 – корпус подающего коллектора; 12 – шаровые вентили на обратке контура; 13 – шаровые вентили на подаче контура; 14 – вентиль воздушник; 15 – дренажный вентиль; 16 – теплообменник; 17 – группа безопасности; 18 – термометр; 19 – регулировочные вентили; 20 – байпас между подающим и обратным коллектором; 21 – расширительный бак мембранного типа

Для нескольких напольных контуров используют готовый коллекторный узел, совместимый с любой схемой укладки пола. На каждом входе и выходе с гребенки коллектора должен быть установлен запорный вентиль или термостат. Запорная арматура дает возможность отключить отдельный контур, не нарушая общей работы напольного отопления.

Особое внимание уделяют выбору основания теплых полов в домах старой постройки. Поперечный размер цементной стяжки зависит от степени утепления плиты перекрытия

Толщина «пирога» теплых полов над холодным подвалом достигает 0,15 м, что существенно скрадывает общую высоту помещения и увеличивает вес конструкции.

Устройство водяного теплого пола своими руками

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

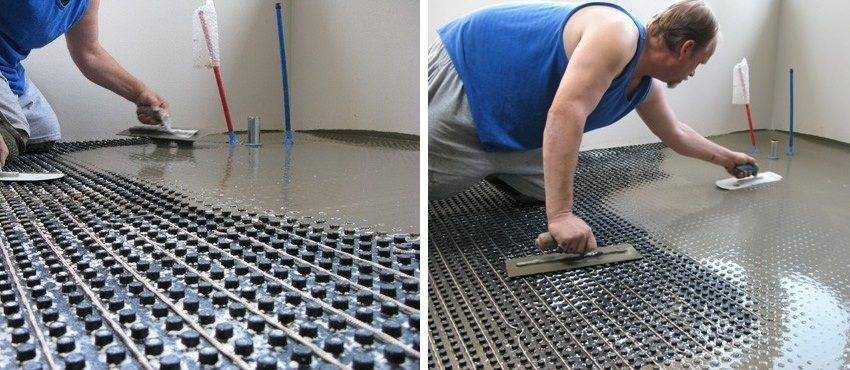

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

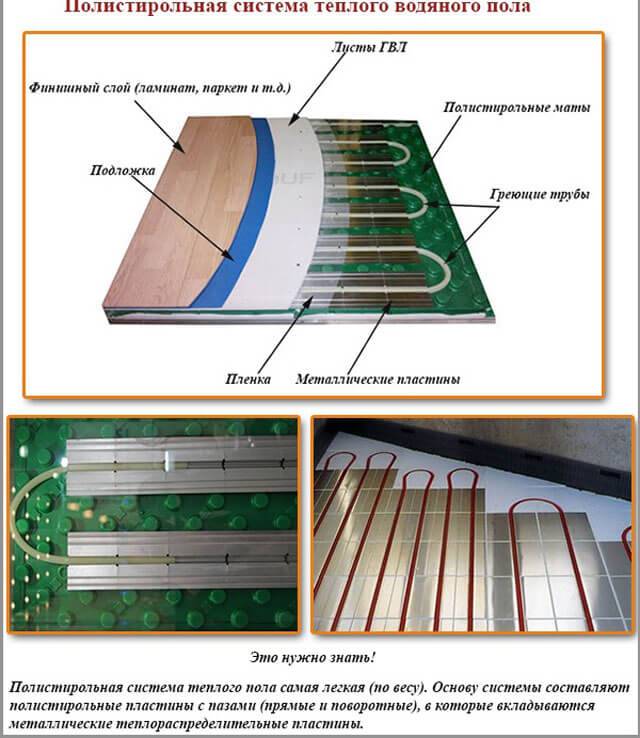

	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Монтаж деревянного теплого пола по шагам

Теперь рассмотрим монтаж тёплого водяного пола по деревянным лагам подробно, наглядно и по шагам. (Это всего лишь один из возможных вариантов.)

На фото ниже видим лаги для укладки деревянного пола:

Лаги укладываются с шагом 0,6 м. Для крепления лаг можно применять оцинкованные опоры, видов которых сейчас выпускается очень много:

Удобство применения таких опор в том ещё, что их можно сперва закрепить саморезами или/и гвоздями, выставив все опоры по уровню, а только потом уже к опорам крепить сами лаги.

После крепления лаг снизу укладывается черновой пол – для того, чтобы на него положить слой теплоизоляции:

На черновой пол укладываем гидроизоляционную плёнку (отлично видно на следующих фотографиях); затем – теплоизоляция:

На фото выше в качестве теплоизоляции минеральная плита на базальтовой основе в два слоя (100 мм). Поверх теплоизоляции уложена доска 40 мм (укладывать эту доску не обязательно, можно укладывать на лаги полосы ДСП (толщина ДСП 20-22 мм), между которыми будет располагаться труба тёплого пола).

На следующем фото видны уложенный полоски ДСП с шагом 20 см (т. к. при расчётах получился такой шаг между трубами):

Полосы ДСП укладываются в такой последовательности: сначала укладываются полосы вдоль стен, после чего уже кладём полосы по всей площади. Углы у полос подрезаны – для укладки изгибов труб:

Между полосами ДСП, как видно на фото, оставляется зазор, в который и будет укладываться труба.

Существуют специальные алюминиевые листы с выдавленными в них профилями под трубу. Такие листы нужны в качестве теплоотражателей. Не везде они есть в продаже, поэтому можно обойтись листами оцинкованного железа толщиной 0,5 мм, которое можно найти в любом магазине стройматериалов.

На фото ниже показаны полосы из оцинкованной стали, о которых говорится абзацем выше, уже прикреплённые к ДСП:

Оцинковка крепится к ДСП обычными гвоздями. Полосы из оцинковки согнуты таким образом, что получились канавки, в которые затем и укладывается металлопластиковая труба.

На рисунке ниже показан профиль, по которому сгибается полоса из оцинковки:

Видим, что вдоль стены проложена подающая и обратная труба, а рядом уложены «калачи» самого тёплого пола:

При проектировании важно учесть все зазоры, которые следует оставить между уложенными трубами, и затем крепить полосы ДСП с учётом этих зазоров. Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия

Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы

Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия. Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы.

На следующем фото готовая деревянная система водяного тёплого пола:

Следующим этапом на этот пол будет уложена фанера и сверху чистовое покрытие пола (но сперва систему следует опрессовать. заполнить водой и выдержать под давлением).

Об укладке фанеры можно сказать лишь две вещи: фанера выбирается влагостойкая толщиной не менее 10 мм, и между листами фанеры оставляем зазор в 5-10 мм (зазор можно заполнить герметиком, но можно и не заполнять; нужен зазор из-за возможного расширения фанеры – древесина, как известно, берёт в себя влагу — даже влагостойкая, то же относится к ОСП).

Вот и весь монтаж деревянной системы тёплого водяного пола – как видим, ничего сверхсложного нет.

деревянная система водяного теплого пола

2013-2017 г. Copyright Использование материалов сайта разрешено со ссылкой на vodotopim.ru

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но суть остаётся такой чтобы максимально эффективно и равномерно передавать тепло от труб контура напольному покрытию и сократить тепло потери. Есть две основные технологии монтажа теплого водяного пола:

• В стяжку — самый распространенный метод, к тому же более эффективный в плане теплопередаче и накоплению тепла.
• Сухой монтаж (без стяжки). Теплый пол сделанный по технологии сухой монтаж (ещё его называют финский теплый пол), более лёгкий и в основном его применяют на деревянных перекрытиях , полах (по деревянным лагам), там где несущая способность конструкций невысока.

Водяной теплый пол в стяжкеВодяной теплый пол без стяжкиВодяной теплый пол по бетонному основанию

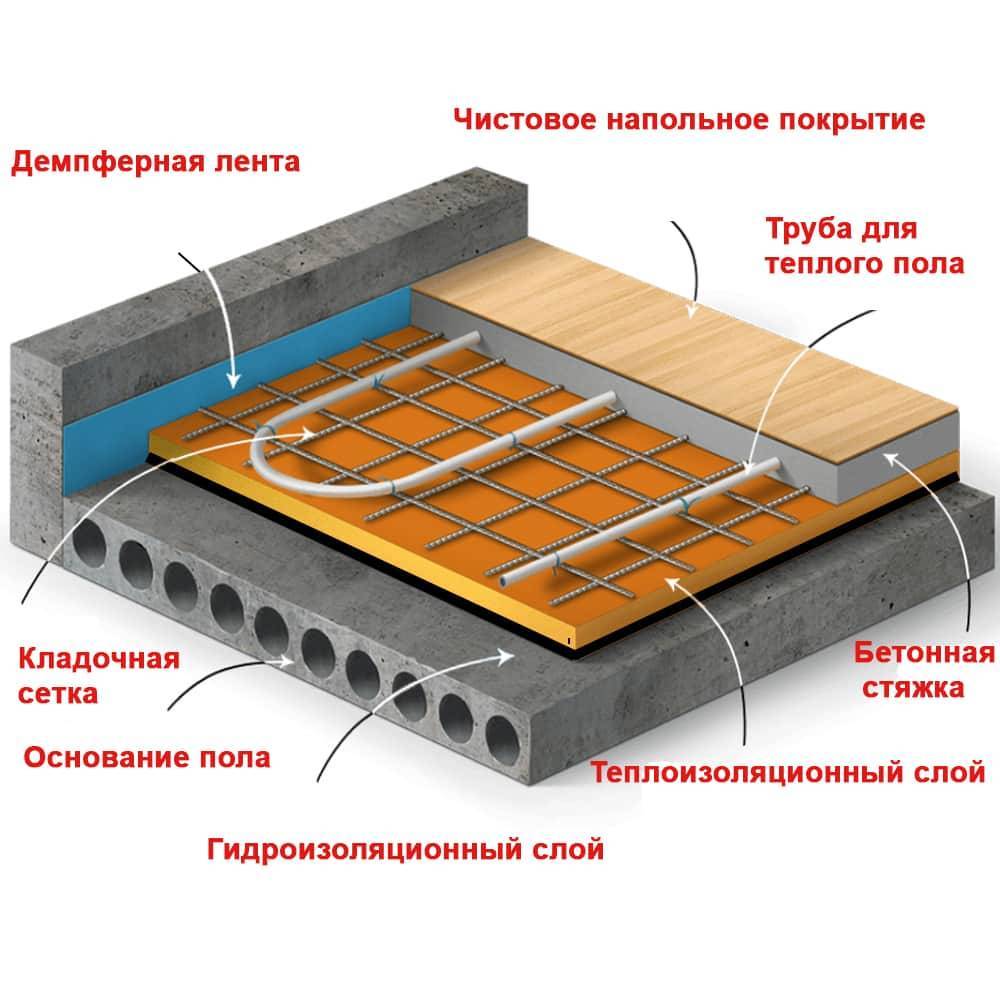

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это или стяжка, частный дом или квартира выглядит следующим образом:

• утеплитель — обычно используют пенополистирол;
• гидроизоляция — полиэтиленовая плёнка от 100мкм;
• сетка для армирования стяжки;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX). Расстояние между трубами 10 — 15см ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта технология имеет дополнительные слои.

Пирог водяного теплого пола по грунту

• насыпается песок (10 см), который утрамбовывается и проливается водой;
• утепление — ЭППС 5см в два слоя с перехлестом;
• гидроизоляция — пленка от 200мкм;
• сетка для армирования стяжки 10см на 10см и толщиной проволоки 2мм;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX) ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Водяной теплый пол на деревянное основание

По деревянному полу (деревянным лагам) также есть несколько способов укладки водяного теплого пола. Такие полы устраивают чаще всего в деревянных частных домах.

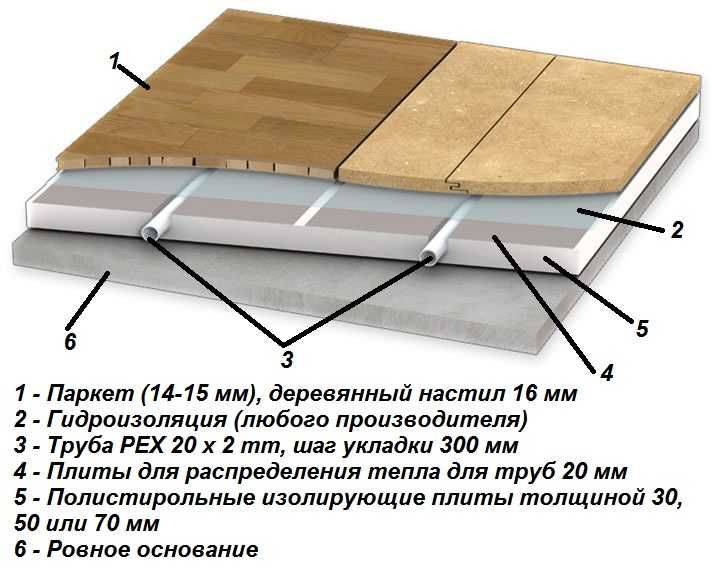

Теплый пол с термораспределительными пластинами

Водяной теплый пол с термораспределительными пластинами

• расстояние между лагами заполняется утеплителем;
• поверх укладывается пароизоляция (пленка);
• далее стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
• в промежутки между досками укладываются алюминиевые теплораспределительные пластины;
• в паз пластин ложится труба теплого пола;
• следующий слой может быть либо лист ГВЛ, ЦСП 10мм (обязательно под плитку), либо чистовое напольное покрытие ( ламинат, линолеум) ;

Теплый пол по финской технологии

Теплый пол по финской технологии

• как и в первом варианте укладывается утеплитель и стелятся пароизоляция. Затем крепим «дюймовку» с шагом 10см;
• далее стелим плиты ГВЛ 10мм;

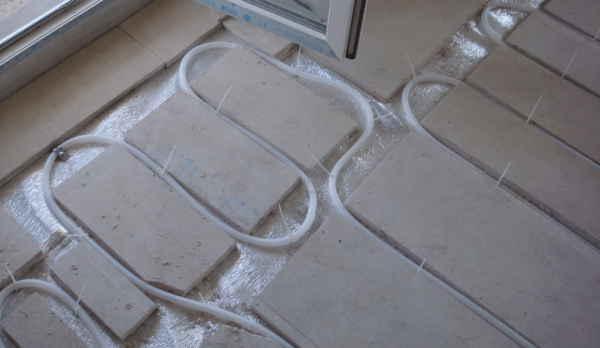

• следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
• в промежутки закладывается и закрепляется труба;
• и сверху замазывается плиточным клеем;
• поверх этой конструкции можно уложить еще один лист ГВЛ или сразу чистовое напольное покрытие( плитка, ламинат, линолеум);

Теплые электрические полы

Подразделяют на:

1. кабельный;
2. инфракрасный;
3. термоматы.

Отопления пола кабельного типа

Основой конструкции является кабель, который специально монтируют поверху стяжки. Для увеличения эффективности работы изначально укладывают изоляционный слой, затем кабель. Чтобы поверхность сделать ровной, после монтажа кабеля делают еще одну стяжку, следовательно, кабель окажется внутри ее. Сверху размещают окончательный материал для отделки. Стяжка должна получиться не больше 3 см. Если использовать этот вид отопления, растраты на ресурсы будут меньше, по сравнению с термоматами. Кроме этого, лучшим материалом для пола на кабельную систему будет кафель.

Кабельный теплый пол

Пол с инфракрасным отоплением

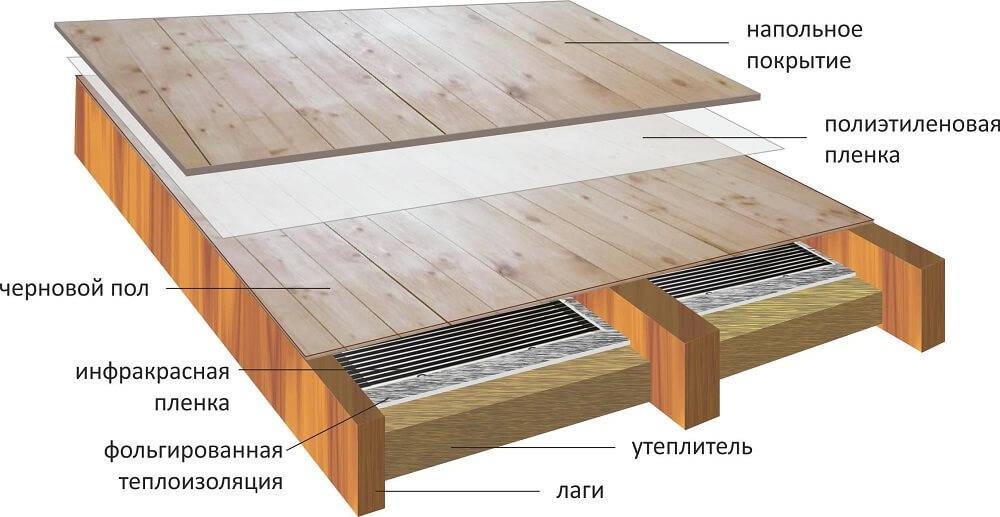

Состоит он из тонкой специальной пленки, которую укладывают снизу напольной конструкции. Чтобы подготовить пол под монтаж, нужно уложить прокладку в виде теплового слоя. Монтаж несложный, его можно провести без помощи специалистов. Достаточно постелить пленку по всей площади комнаты, а сверху расстелить материал для пола, который был задуман – ковролин, паркет, линолеум и т. п. Отличается инфракрасный теплый пол своим процессом обогрева, поскольку свое тепло он  передает предметам. По этой причине такой тип пола не используют под плитку.

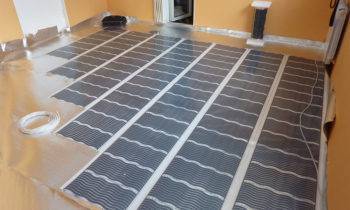

Инфракрасное отопление пола

Теплый пол с применением термоматов

В случае если отсутствует возможность монтировать кабель, альтернативой будут термоматы. Конструкция представляет собой сетку из стеклопластика, на которую прикреплен тоненький кабель. Если делать укладку, то дополнительная стяжка не понадобится. После того как провели монтаж термоматов, их сразу покрывают материалом для пола.

Теплый пол с нагревательным матом

• Каким образом будет применяться – как основное либо как дополнительное отопление.
• Если применять его как основную отопительную систему, то лучше всего подойдет кабельный пол.
• Параметры помещения. Чтобы пол хорошо обогревался, система должна занимать около 70% площади.
• Нужно предусмотреть размещение мебели.

Теплый пол по деревянным лагам: первый вариант монтажа

Был деревянный пол. На него поставили лаги из доски 50х150 мм с интервалом

60 см. Между лагами положили утеплитель — минеральную вату — толщиной 100 мм. На утеплитель – трубы теплого пола.

В лагах сделаны пропилы для прохода трубы. Возможные щели между лагами и утеплителем запенили (хотя при правильном расстоянии между лагами запенивать не нужно; если утеплитель минвата, то расстояние между лагами должно быть на 1.5-2 см меньше ширины минераловатного листа). Сверху на лаги положили фанеру, на которую уже какой-то чистовой материал.

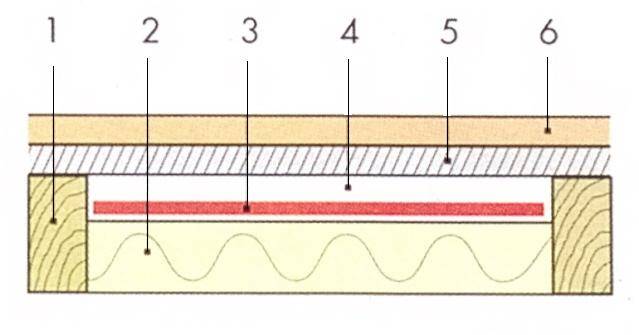

Слабость показанного устройства: между трубой и фанерой имеется воздушная прослойка, которой быть не нужно: она ухудшает теплопроводность пола.

Технология монтажа водяного пола

Это потребует выполнения по грунтовой основе бетонной подушки на которую будет уложен слой тепловой изоляции. Для обеспечения прочности основания будущего тёплого водяного пола, учитывая его объёмные расширения, применяется, как минимум, один слой армирующей металлической решётки с толщиной прутка не менее 5 миллиметров.

По этой сетке проводится разводка труб подогрева пола. Материалом их изготовления, как правило, служит прошитый полипропилен. Схема разводки может иметь вид «змейки», «улитки», «спирали», или их комбинаций. Но, в целом, шаг укладки составляет от 100 до 300 миллиметров. Практическими способами фиксации колен трубы, уложенной в «змейку» или «спираль» могут стать:

• стандартные кронштейны крепежа труб;
• специальные пластиковые «рельсы» с фиксирующими трубу пазами;
• скобы-защёлки;
• слой фиксирующего профиля.

Нужно учесть, что также существуют лимиты длины одного кольца такой трубы, и в целях недопущения тепловых потерь и снижения давления в общей системе подогрева, их нельзя превышать. Как правило, важен и диаметр укладываемой в контур трубы.

Для более надёжного устройства пола, поверх труб может укладываться ещё один слой армирующей решётки, аналогичной лежащей под трубами контуров подогрева пола. После чего сверху выполняется слой цементно-бетонной подложки под покрытие, как описано выше. После затвердения слоя, которое продолжается до 30 календарных дней, тёплый водяной пол можно не спеша запускать. Поверхность пола может быть декорирована напольными покрытиями. Вполне уместны паркет, различные виды ламината, плитки, линолеумов и т. п.

Как правило, устройство настилаемого теплого водяного пола выполняется гораздо быстрее, т. к. не требует выдержки для схватывания и упрочнения бетонного основания такого пола. В конструктивном наборе такого решения водяного подогрева пола обязательно применение вспененного полистирола или плотного пенопласта. Эти материалы укладываются поверх основы крепления трубок подогрева. На них выполняется основа для напольного покрытия. Для получения в помещении требуемой температуры следует заранее учитывать различную теплопроводность материалов напольного покрытия.

Подготовка к монтажу

При монтаже на грунт на предварительном этапе заливают черновую стяжку. Насыпают песчано-гравийную подушку, кладут на нее гидроизоляцию (полиэтилен или рубероид), заливают раствор, выравнивают и дожидаются схватывания бетона.

При монтаже без стяжки снимают напольное покрытие. Если пол в порядке и под ним есть слой утеплителя, с которым тоже все в порядке, можно начинать монтаж.

1. Кладут гидроизолирующую пленку.
2. Плиты утеплителя устанавливают между лагами плотно враспор.
3. Сверху – пароизолирующая пленка с низкой паропроницаемостью или полиэтилен, кашированный фольгой. Фольгированную пленку кладут наверх отражающей поверхностью, пароизоляционную – шершавой стороной (отводящей).
4. Сверху устанавливают либо листы ДСП с уже готовыми пазами для труб, либо кладут влагостойкую фанеру, которая будет основанием для монтажа пенополистирольных матов.

Читайте, что такое опорно — столбчатый фундамент.

Не знаете как сделать фундамент из пластиковых труб своими руками?

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

Смешанный метод монтажа деревянного теплого пола

Некоторые мастера предпочитают использовать еще один метод установки, представляющий собой нечто среднее между реечным и модульным вариантом. Таким способом можно выполнить настил пола с подогревом легко, быстро и не потратить при этом значительную сумму.

Начинают работу с выбора в обрезной доске четверти с размерами канала. Отмерив не менее семи сантиметров от стены, делают с помощью фрезы полоску или углубление, чтобы труба подводилась к следующему ряду. Доска по толщине должна превышать параметры выборки, а ширина – быть равной шагу во время монтажа. Черновую основу укладывать не потребуется, а планки прикрепляют к лагам с помощью саморезов.

Монтаж водяных тёплых полов на деревянное основание

Необходимые материалы и инструменты

• Строительный уровень.
• Комплект разводных и гаечных ключей.
• Набор отвёрток или шуруповёрт.
• Ножницы для труб из металлопластика.
• Горячая сварка.
• Рулетка.
• Трубы для циркуляции теплоносителя.
• Гидроизолирующая плёнка
• Материал для теплоизоляции
• Крепления — фиксаторы, скобы, планки и так далее.
• Оборудование для подключения к отопительной системе: муфты, переходники, смесители, коллекторы.

Для создания тёплого пола могут использоваться трубки различных типов: металлические, металлопластиковые, пластиковые, шовные, бесшовные и прочие. Самая востребованная разновидность — металлопластиковые магистрали бесшовного типа.

Устройство водяной системы

При укладке системы труб на уже существующий деревянный пол необходимо оценить его состояние. Если есть небольшие щели, их нужно заделать при помощи теплоизолирующего материала или затирочных смесей. В случае когда старый пол не поддаётся ремонту, его нужно демонтировать. Основаниями для демонтажа являются:

1. Отсутствие утепления. Под досками может «гулять» ветер.
2. Слишком большое расстояние между отдельными лагами. Оно не должно превышать 50–60 сантиметров.

После проверки и возможного демонтажа старого деревянного пола можно приступать к установке новой конструкции. Она производится в несколько этапов:

1. Монтаж фальшпола и утепление. К лагам крепят доски, фанеру или другое основание, подходящее для укладки слоя утеплителя. Далее стелется слой парозащитной и гидрозащитной плёнки, на который укладывается утеплитель толщиной до 100 мм (можно использовать и плиточную минеральную вату толщиной 35–40 кг/куб.м).
2. Настил половых досок. Между отдельными досками должно оставаться небольшое расстояние размером 20х20 мм. На торцах нужно сделать закруглённые пазы для поворота магистрали.
3. Укладка трубы. Над пазами раскатывается фольга, поверх которой укладываются трубы. Стандартный диаметр — 16 мм. Это позволяет трубе свободно помещаться в пазах и не портиться в случае деформации древесины. Шаг — от 100 до 300 мм.
4. Подключение к системе отопления. Этот шаг может выполняться любым подходящим способом: при помощи смесителей, коллекторной системы и так далее.
5. Проверка конструкции на предмет утечек и повреждений.
6. Настил чистового напольного покрытия.

Водяной теплый пол

Многие отдают предпочтение именно такой системе отопления жилых помещений. Одной из причин такого решения является относительная дешевизна водяного отопления, как на этапе установки, так и в эксплуатации.

Ранее был рассмотрен порядок подготовки к установке водяной системы обогрева пола.  Засыпанный керамзит должен не доходить до уровня лаг на 50 – 60мм.

Далее нужно действовать в таком порядке.

Используя шнур выложить контур расположения труб под будущим полом и распределительного пункта. Замерить длину шнура. Как сделать эффективный контур можно видеть на фото.

Приобрести все материалы и устройства, необходимые для устройства разводки, включая трубы, запорную арматуру, терморегулятор, элементы панели управления, насос, котел, бойлер и прочее.

Перед началом монтажа необходимо уложить на слой керамзита арматурную сетку.

Раскладка труб теплого водяного пола

Разложить трубу по ранее разработанной схеме и выполнить все подключения. При раскладке трубы в местах пересечения с лагами, в них необходимо выполнить пропилы глубиной до 50мм и шириной 25-30мм. Пластиковая труба для отопления выпускается в размерах 16 – 27мм.

При раскладке труб для ее фиксации можно применять специальные фиксирующие пластины, укладывая их поверх слоя керамзита. Вместо керамзита иногда используют плиты пенополистирола.

В схеме управления системой необходимо предусмотреть двойную блокировку включения котла (если в системе предусмотрен электрический или индукционный котел). Блокировка должна гарантировать отключение котла при остановке насоса и не позволять включение котла при отключенном циркулярном насосе.

Заполнить систему теплоносителем – водой или антифризом.

Применение матов для теплых водяных полов

Прокачать систему в холостом режиме без включения котла, убедиться в циркуляции во всех контурах системы.

Произвести пробный пуск системы с включением котла, настроить терморегуляторы и убедиться в их срабатывании. Система в режиме пробного пуска должна проработать не менее 12 часов. За это время нужно выявить все подтекания теплоносителя и устранить их.

После прогона и устранения неполадок, необходимо дать системе остыть, после чего приступить к бетонированию в подполовом пространстве. Слой бетона должен доходить до опорных поверхностей лаг, но нигде не превышать их. Бетонная стяжка должна выстояться в течение 3-х суток.

По истечении этого времени можно приступать к настилке пола из досок в обычном порядке.

Вариантов укладки теплых водяных полов много. При этом гамма применяемых материалов обширна, рынок активно их предлагает. Однако, принцип во всех вариантах один – изолировать потери тепла снизу, применить материал с высокой теплопроводностью (бетон) для установки труб и обеспечить минимальный воздушный зазор между нагревательным устройством и досками пола. В остальном – ваша фантазия и возможности кошелька.

Трубы для теплого пола

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.

Схема реечной укладки

Что лучше для частного дома?

Владельцы частных домов имеют право самостоятельно выбирать тип отопления и водоснабжения. В отличие от квартир, где эксплуатация водяного теплого пола невозможна, в собственном доме позволительно все. Отапливать помещение можно батареями, теплым полом или же использовать комбинированную систему.

Традиционная отопительная система включает в себя функционирование котла и батареи – радиаторов. Также иногда необходимо использование конвектора, тепловых панелей и других дополнительных элементов. Такая технология обеспечивает хороший эффект как при обычном вращении воды, так и при эксплуатации насосов.

Главным преимуществом данного устройства является простая установка и обслуживание магистрального трубопровода. Если вы решили использовать батареи как главный источник тепла, то единственной проблемой, с которой вы столкнетесь, является создание проемов в стенах для проведения трубы.

Водяной пол с подогревом в загородном доме присоединяется к отопительной системе по подобной схеме, но имеет больше достоинств по сравнению с отоплением от батарей. Теплый пол дает возможность подогретому воздуху нагревать комнату любых размеров, даже большой площади. А конвектор обогревает комнату неравномерно, поднимая теплый воздух вверх. Более того, водяная система намного экономичнее в плане расхода энергоносителей.

Еще одним главным преимуществом теплого пола является то, что он не занимает место в комнате, все его элементы будут тщательно спрятаны под напольным покрытием. Покупка материалов для его установки обойдется дешевле, нежели материалы для радиаторного отопления. К тому же конвектор пересушивает воздух, а вот теплый пол сохраняет оптимальную влажность в комнате.
