Тепловые реле для защиты электродвигателей: как выбрать
При работе двигателя, может выделяться достаточное количество тепла, которое приводит к разрушению изоляции обмотки и другим повреждениям. Для обеспечения защиты от воздействия тепла на электродвигатель, используют тепловое реле.
Как произвести выбор реле:
- По мощности;
- Номинальному току.
Основным фактором, определяющим правильный выбор теплового реле, является номинальный (рабочий) ток устройства (уставка). Для этого, на корпусе двигателя или в паспорте устройства, необходимо найти значение с обозначением – in.
Для правильного подбора, используется специальная таблица, в которой указаны все допустимые значения различных устройств, согласно которых производится расчет. Стоит отметить, что выбор значений защитного устройства, определяет и рабочая сеть (220 или 380 В). Например, на данном двигателе, могут указываться сразу два значения токов ( 220 – 5 А, и 380 – 2.9 А).
Предположим, необходимо осуществить выбор теплового реле, для двигателя, мощность которого составляет 1,1 кВт, при подключении к сети 380 Вольт.
В данном случае (in) двигателя равняется 2,8 А. При этом, стоит учитывать и допустимые значения теплового реле (125 % от значений двигателя), которое составляет 3,5 А. Таким образом, для обеспечения оптимальной защиты электродвигателя, лучше всего использовать устройство в котором диапазон рабочего тока регулируется в пределах от 2,5 до 4 Ампер.
Бывает так, что данные электродвигателя неизвестны или не читаемы. В таком случае, можно воспользоваться специальными измерительными клещами.
Для чего нужно реле: область применения
Реле получило широкое применение в промышленности. Его используют для автоматизации производственных процессов, а также для защиты электроустановок. На данный момент широко используются как электронные устройства под управлением микропроцессоров, так и аналоговые, рабочая схема которых состоит из резисторов, транзисторов, диодов и др. Область применения зависит от принципа действия реле и типа контролируемой величины:
- Электрические (электромагнитные) – используется для включения/отключения электроприборов, блокировки подачи электроэнергии, размножения контактов и т.п. Могут управляться множеством внешних факторов, таких как напряжение в электросети, мощность, величина нагрузки, количество обращений (коммутации). Такие устройства чаще всего используются при подключении больших силовых установок, где они функционируют в ручном режиме. Для процессов автоматизации и управления логистическими операциями такие приборы используются редко.
- Электротепловые – состоят из системы биметаллических пластин, которые выступают в качестве контактов. Принцип действия основан на способности металлов к линейному расширению во время нагрева. Используются металлические сплавы с различными коэффициентами расширения. Применяются в качестве температурных детекторов, защитных устройств (контакты разъединяются при перегреве), датчиков времени.
- Временные – широко применяются при управлении и производственной аппаратурой. Благодаря применению различных схем замедления в электромагнитных, электродвигательных, герконовых и других типах они имеют широкий диапазон временных интервалов, которые можно настраивать.
Коммутационный шкаф, где находятся выносные реле
Базовые характеристики токового реле
Основной характеристикой коммутатора тепловой защиты является выраженная зависимость времени срабатывания от протекающего по нему тока — чем больше величина, тем быстрее он сработает. Это свидетельствует об определенной инерционности релейного элемента.
Направленное перемещение частиц-носителей заряда через любой электроприбор генерирует тепло. При номинальном токе его допустимая длительность стремится к бесконечности.
А при значениях, превышающих номинальные показатели, в оборудовании повышается температура, что приводит к преждевременному износу изоляции.
Номинальная нагрузка самого мотора – ключевой фактор, определяющий выбор прибора. Показатель в интервале 1,2-1,3 обозначает успешное срабатывание при токовой перегрузке в 30% на временном отрезке в 1200 секунд.
Продолжительность перегрузки может негативно сказаться на состоянии электрооборудования — при кратковременном воздействии в 5-10 минут нагревается только обмотка мотора, которая имеет небольшую массу.
А при длительных нагревается весь двигатель, что чревато серьезными поломками. Или вовсе может потребоваться замена сгоревшего оборудования новым.
Чтобы максимально уберечь объект от перегрузки, следует конкретно под него использовать реле тепловой защиты, время срабатывания которого будет соответствовать максимально допустимым показателям перегрузки конкретного электродвигателя.
На практике собирать токовое реле под каждый тип мотора нецелесообразно. Один релейный элемент задействуют для защиты двигателей различного конструктивного исполнения.
При этом гарантировать надежную защиту в полном рабочем интервале, ограниченном минимальной и максимальной нагрузкой, невозможно.
Поэтому нет крайней необходимости в том, чтобы защитное устройство реагировало на каждое, даже незначительное повышение тока. Реле должно отключать электродвигатель только в тех случаях, когда есть опасность быстрого износа изоляционного слоя.
Устройство и работа электротеплового реле.
Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.
Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:
1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем; 2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.
Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.
Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.
Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.
По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.
В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.
Помимо поворотного регулятора на панели управления расположена кнопка «TEST», предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.
«Индикатор» информирует о текущем состоянии реле.
Кнопкой «STOP» обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.
Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).
Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET» против часовой стрелки, при этом кнопка слегка приподнимается.
Предположим, что сработало реле и своими контактами обесточило пускатель. При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96) и (97 — 98) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET».
Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.
Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.
При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:
Например.Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.
Электромагнитные реле
Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

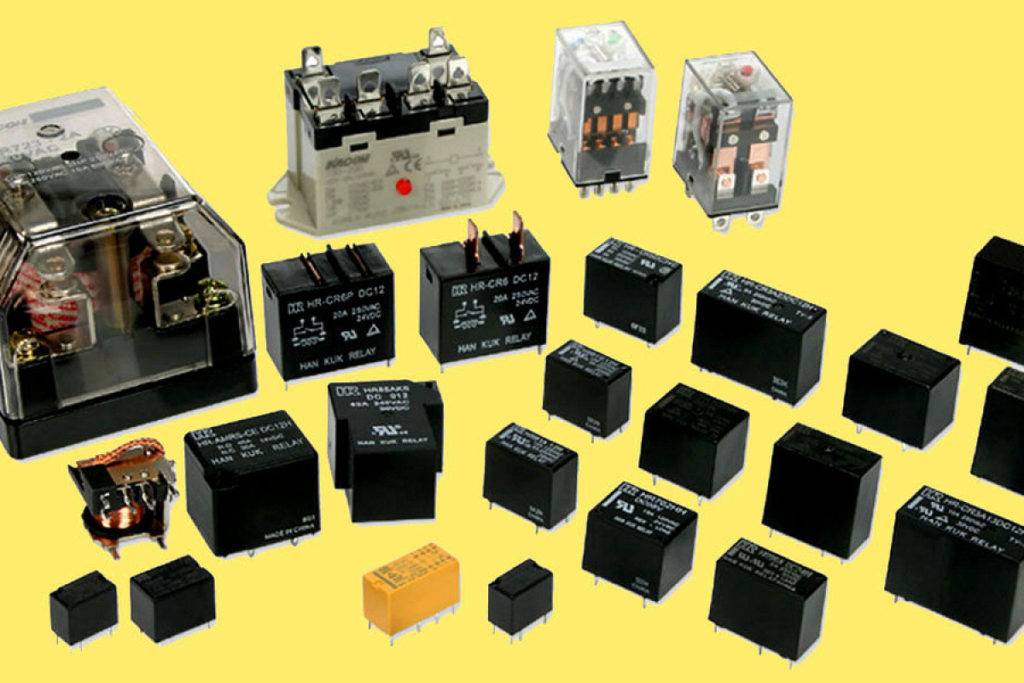

С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.
Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.
Особенности монтажа
Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

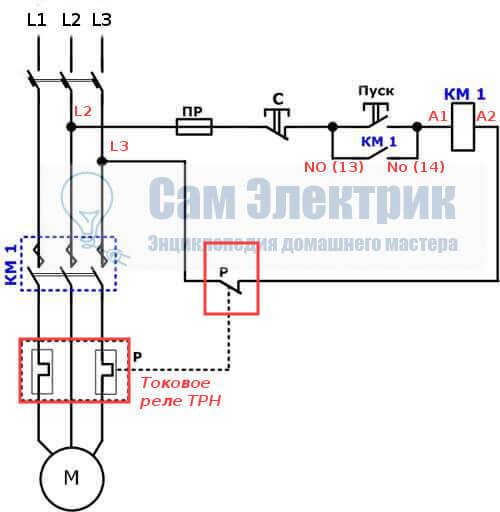

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так:
Или так с РТТ:
Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.
Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).
Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).
То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.
Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.
Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.
Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:
Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!
Будет интересно прочитать:
- В чем отличия между контактором и магнитным пускателем
- Что такое релейная защита
- Как собрать трехфазный щит
Сфера применения
Одним из важнейших условий прибыльной работы предприятия является долговечность используемого электрооборудования. Она зависит от условий, в которых приходится работать электроустановкам. Если оборудование часто подвергается токовым перегрузкам, то на его длительную и надёжную работу лучше не надеяться. Ведь электрооборудование способно работать продолжительное время только при условии протекания по нему номинальных токов. Превышение величины тока (перегрузка) ведёт к увеличению температуры оборудования и к преждевременному старению изоляции.
Виды тепловых реле
Для защиты электрических двигателей от токовой перегрузки на производстве успешно применяются тепловые или термореле. Наибольшее распространение получило реле с биметаллической пластиной, которая состоит из двух пластинок, изготовленных из разных металлов, имеющих неодинаковый коэффициент теплового расширения. Эти пластинки скреплены между собой методом горячей прокатки или сваркой. При нагревании биметаллической пластины она изгибается, так как один металл расширяется больше, другой меньше. На этом принципе и основана работа термореле. Чем больше разность температурных коэффициентов у металлов, тем больше они подходят для использования в биметаллической пластине. Наилучшими вариантами разного линейного расширения сегодня являются: немагнитная сталь – медь, никель – сталь, латунь – инвар.
Обычно, биметаллическая пластина нагревается протекающим через неё током нагрузки. Также существуют модели, в которых пластина разогревается специальным нагревательным элементом, через который течёт ток нагрузки. Но наилучшим считается комбинированный нагрев: и током нагрузки через пластину, и теплом от нагревательного элемента, через который также протекает нагрузочный ток. Изогнувшаяся от тепла пластина воздействует на контакты реле. Однако, учитывая, что изгиб пластины происходит довольно медленно, и как следствие, при размыкании контактов будет образовываться электрическая дуга, в конструкции реле предусматривается ускоряющее устройство. Наилучшим из них является «прыгающий контакт».
Пылебрызгонепроницаемое тепловое реле
Возврат реле в отправное состояние осуществляется специальной кнопкой или (в других моделях) – самопроизвольно после охлаждения биметаллической пластины. Отдельные версии термореле могут защищать электрооборудование от несимметрии токов разных фаз и от пропадания одной из фаз. Исполнительным механизмом теплового реле является, как правило, магнитный пускатель. Реле могут устанавливаться как вовнутрь пускателя, так и на стандартную крепёжную рейку. Диапазон номинальных токов тепловых элементов очень велик и составляет от 1 до 600 ампер.
При выборе теплового реле следует руководствоваться номинальным током нагрузки (как правило, это электродвигатель). Обычно ток термореле на 20-30% больше чем номинальный ток двигателя, так как реле срабатывает в течение 20 минут, если ток выше рабочего значения в 1,2-1,3 раза. Необходимо учитывать и время нагрева, так как при кратковременной перегрузке, нагревается только обмотка двигателя, а при долговременной – весь корпус целиком. Поэтому термореле рационально использовать в тех случаях, когда цикл работы оборудование составляет свыше получаса.
Также необходимо учитывать и температуру окружающей среды, в которой будет работать тепловое реле, так как с ростом окружающей температуры, снижается ток срабатывания термореле. Если в помещении, где установлено защищаемое электрооборудование, летом вентиляция не справляется с поддержанием нормальной температуры, необходимо отрегулировать термореле или подобрать к нему другой нагревательный элемент. Естественно, что устанавливать тепловое реле нужно в том же помещении, где установлен защищаемый объект. Категорически следует избегать соседства с концентрированными источниками тепла (системы отопления, нагревательные печи и т.п.).
Контакты теплового реле
Проверка
Рассмотрим на примере реле типа ТРН. Чтобы убедиться в исправности реле нужно:
- Проверить состояние корпуса, нет ли на нем трещин или сколов.
- Проверить при подключенной нагрузке с номинальным током.
- Разобрать реле и проверить целостность контактов, остутствие на них нагара,
- Проверить, не согнуты ли нагреватели.
- Проверить расстояние между биметаллом и нагревательными элементами. Оно должно быть одинаковым, если нет, то отрегулировать с помощью крепежных винтов.
- Подать номинальный ток через один из нагревателей, установить в 1.5 раза больше номинального тока. В таком состоянии реле работает 145 с, затем постепенно поворачивают эксцентрик регулировки в положение «-5», до срабатывания реле.
После активного охлаждения в течение 15 минут проверяют второй нагревательный элемент таким же способом.
Базовые характеристики токового реле
Основной характеристикой коммутатора тепловой защиты является выраженная зависимость времени срабатывания от протекающего по нему тока — чем больше величина, тем быстрее он сработает. Это свидетельствует об определенной инерционности релейного элемента.
Направленное перемещение частиц-носителей заряда через любой электроприбор генерирует тепло. При номинальном токе его допустимая длительность стремится к бесконечности.
А при значениях, превышающих номинальные показатели, в оборудовании повышается температура, что приводит к преждевременному износу изоляции.
Обрыв цепи мгновенно блокирует дальнейший рост температурных показателей. Это дает возможность предупредить перегрев двигателя и предотвратить аварийный выход из строя электрической установки
Номинальная нагрузка самого мотора – ключевой фактор, определяющий выбор прибора. Показатель в интервале 1,2-1,3 обозначает успешное срабатывание при токовой перегрузке в 30% на временном отрезке в 1200 секунд.
Продолжительность перегрузки может негативно сказаться на состоянии электрооборудования — при кратковременном воздействии в 5-10 минут нагревается только обмотка мотора, которая имеет небольшую массу.
А при длительных нагревается весь двигатель, что чревато серьезными поломками. Или вовсе может потребоваться замена сгоревшего оборудования новым.
Чтобы максимально уберечь объект от перегрузки, следует конкретно под него использовать реле тепловой защиты, время срабатывания которого будет соответствовать максимально допустимым показателям перегрузки конкретного электродвигателя.
На практике собирать токовое реле под каждый тип мотора нецелесообразно. Один релейный элемент задействуют для защиты двигателей различного конструктивного исполнения.
При этом гарантировать надежную защиту в полном рабочем интервале, ограниченном минимальной и максимальной нагрузкой, невозможно.
Повышение показателей тока не сразу приводит к опасному аварийному состоянию оборудования. Прежде чем ротор и статор нагреются до предельной температуры, пройдет некоторое время
Поэтому нет крайней необходимости в том, чтобы защитное устройство реагировало на каждое, даже незначительное повышение тока. Реле должно отключать электродвигатель только в тех случаях, когда есть опасность быстрого износа изоляционного слоя.
Сфера применения
Одним из важнейших условий прибыльной работы предприятия является долговечность используемого электрооборудования. Она зависит от условий, в которых приходится работать электроустановкам. Если оборудование часто подвергается токовым перегрузкам, то на его длительную и надёжную работу лучше не надеяться. Ведь электрооборудование способно работать продолжительное время только при условии протекания по нему номинальных токов. Превышение величины тока (перегрузка) ведёт к увеличению температуры оборудования и к преждевременному старению изоляции.
Виды тепловых реле
Для защиты электрических двигателей от токовой перегрузки на производстве успешно применяются тепловые или термореле. Наибольшее распространение получило реле с биметаллической пластиной, которая состоит из двух пластинок, изготовленных из разных металлов, имеющих неодинаковый коэффициент теплового расширения. Эти пластинки скреплены между собой методом горячей прокатки или сваркой. При нагревании биметаллической пластины она изгибается, так как один металл расширяется больше, другой меньше. На этом принципе и основана работа термореле. Чем больше разность температурных коэффициентов у металлов, тем больше они подходят для использования в биметаллической пластине. Наилучшими вариантами разного линейного расширения сегодня являются: немагнитная сталь – медь, никель – сталь, латунь – инвар.
Обычно, биметаллическая пластина нагревается протекающим через неё током нагрузки. Также существуют модели, в которых пластина разогревается специальным нагревательным элементом, через который течёт ток нагрузки. Но наилучшим считается комбинированный нагрев: и током нагрузки через пластину, и теплом от нагревательного элемента, через который также протекает нагрузочный ток. Изогнувшаяся от тепла пластина воздействует на контакты реле. Однако, учитывая, что изгиб пластины происходит довольно медленно, и как следствие, при размыкании контактов будет образовываться электрическая дуга, в конструкции реле предусматривается ускоряющее устройство. Наилучшим из них является «прыгающий контакт».
Пылебрызгонепроницаемое тепловое реле
Возврат реле в отправное состояние осуществляется специальной кнопкой или (в других моделях) – самопроизвольно после охлаждения биметаллической пластины. Отдельные версии термореле могут защищать электрооборудование от несимметрии токов разных фаз и от пропадания одной из фаз. Исполнительным механизмом теплового реле является, как правило, магнитный пускатель. Реле могут устанавливаться как вовнутрь пускателя, так и на стандартную крепёжную рейку. Диапазон номинальных токов тепловых элементов очень велик и составляет от 1 до 600 ампер.
Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель
При выборе теплового реле следует руководствоваться номинальным током нагрузки (как правило, это электродвигатель). Обычно ток термореле на 20-30% больше чем номинальный ток двигателя, так как реле срабатывает в течение 20 минут, если ток выше рабочего значения в 1,2-1,3 раза. Необходимо учитывать и время нагрева, так как при кратковременной перегрузке, нагревается только обмотка двигателя, а при долговременной – весь корпус целиком. Поэтому термореле рационально использовать в тех случаях, когда цикл работы оборудование составляет свыше получаса.
Также необходимо учитывать и температуру окружающей среды, в которой будет работать тепловое реле, так как с ростом окружающей температуры, снижается ток срабатывания термореле. Если в помещении, где установлено защищаемое электрооборудование, летом вентиляция не справляется с поддержанием нормальной температуры, необходимо отрегулировать термореле или подобрать к нему другой нагревательный элемент. Естественно, что устанавливать тепловое реле нужно в том же помещении, где установлен защищаемый объект. Категорически следует избегать соседства с концентрированными источниками тепла (системы отопления, нагревательные печи и т.п.).
Контакты теплового реле
