Изготовление теплообменника своими руками

Конструкция и принцип работы

Конструкция кожухотрубного теплообменника отличается простотой и надежностью, а также обеспечивает простой доступ к основным элементам для технического обслуживания и ремонта. Что касается принципа действия рассматриваемой установки, он также не отличается особой сложностью. Рассмотрим подробно конструкцию и принцип действия кожухотрубных преобразователей тепловой энергии.

Конструкция теплообменника

В общем случае конструкция теплообменного аппарата состоит из следующих элементов:

• распределительной камеры с входным и выходным патрубками;
• оболочки, имеющей впускной и выпускной патрубки;
• теплообменных труб;
• трубных решеток;
• задней (разворотной) камеры.

Главным преимуществом кожухотрубного преобразователя тепловой энергии и основной причиной популярности этих устройств является простота и надежность конструкции. Кожухотрубчатый теплообменник включает в себя распределительную камеру, оснащенную теплообменными трубами, корпус, чаще всего цилиндрической формы, и специальные решетки.

На торцах корпуса располагаются крышки, полностью герметизирующие корпус агрегата. Благодаря находящимся в комплекте поставки опорам, теплообменник легко устанавливается в горизонтальное положение. Помимо этого, конструкцией предусмотрены специальные крепления, обеспечивающие возможность произвольной установки изделия.

Увеличить интенсивность теплообмена может использование труб, имеющих специальные рёбра. В том случае, когда необходимо уменьшить интенсивность теплопередачи, на трубы наносят специальное теплоизоляционное покрытие. Таким образом можно существенно повысить аккумулирующие возможности установки. В некоторых случаях применяются особые конструктивные решения, в которых предусмотрено использование двух труб: труба меньшего диаметра располагается внутри трубы большего диаметра.

Площадь теплопередающей поверхности кожухотрубных теплообменников может колебаться в пределах от 300 см2 до нескольких тысяч квадратных метров. В конденсаторе современных паровых турбин, мощность которых составляет 300 МВт имеется более 20 000 трубок, а общая поверхность поверхность теплообмена составляет приблизительно 15000 м2.

https://youtube.com/watch?v=E80Hec6WQ-4

Кожух теплообменного аппарата изготавливается из толстолистовой стали толщиной не менее 4 мм. Для изготовления решеток используется материал той же марки, однако толщина его должна быть не менее 20 мм. Главным элементом конструкции является комплект труб. Для эффективной работы устройства необходимо, чтобы материал из которого изготавливаются трубы, обладал высокой теплопроводностью. Положение пучка труб внутри корпуса фиксируется с помощью одной или нескольких решеток.

Принцип действия

Принцип действия кожухотрубного теплообменника довольно прост. Внутри аппарата происходит разделение рабочих сред таким образом, что они лишены возможности смешиваться между собой. В роли теплопередающих элементов выступают трубы, расположенные между двумя рабочими субстанциями.

Один из теплоносителей перемещается внутри труб, другой подается под давлением в межтрубное пространство. Кожухотрубчатые теплообменники могут работать с любыми агрегатными состояниями теплоносителей, это могут быть пар, газ, жидкость или их сочетание.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

С этим читают

Виды ТО

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

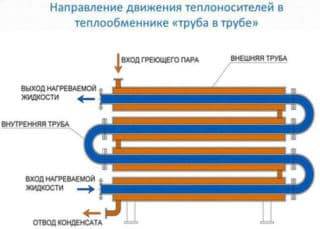

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

• разборной;
• паяный;
• полусварной;
• сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

Паяный пластинчатый теплообменник

Агрегат широко используется для:

• нагрева и охлаждения рабочих сред;
• испарения;
• конденсации;
• утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

К наиболее существенным преимуществам паяных ПТО можно отнести:

• высокую надежность;
• возможность работы в широком температурном диапазоне;
• легкость и небольшие габариты;
• надежность конструкции;
• простоту монтажа и технического обслуживания;
• доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

• в системах вентиляции и кондиционирования;
• в химическом и фармацевтическом производстве;
• в пищевой промышленности;
• в системах рекуперации;
• в отопительных системах;
• в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

• широкий диапазон рабочих температур;
• отсутствие герметизирующих прокладок;
• инертность к агрессивным рабочим средам;
• простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

• компактность;
• высокий коэффициент теплопередачи;
• незначительные теплопотери;
• простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

Материалы

• Для емкости следует подобрать материал, стойкий к коррозии. Это может быть как пластик или алюминиевый сплав, так и нержавеющая сталь. Также для бака подходит обычная сталь, если ее предварительно обработали защитными средствами, например, покрыли эмалью. Нередко баком используют газовый баллон, который очищают и грунтуют. При этом предпочтительнее взять новый баллон, чтобы у воды не было неприятного запаха, а при работах с ним (разрезании и проделывании отверстий) баллон обязательно нужно заполнить водой.
• Для змеевика можно взять металлическую или металлопластиковую трубу с небольшим диаметром. Хорошим выбором будет латунная либо медная трубка. Ее диаметр и длину подбирают в зависимости от объема будущего бака.
• Для теплоизоляции самодельного бойлера подходит любой материал с теплоизолирующими свойствами. К примеру, можно воспользоваться пенополиуретаном, минеральной ватой, изолоном, пенопленом, монтажной пеной и другим строительным материалом. Снаружи такой утеплитель часто покрывают фольгированным материалом.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Виды и типы кожухотрубных теплообменников

Диаметр теплообменников может быть в пределах 159-3000 мм, длиной-от 0,1 до десятков метров. Максимальный уровень давления – 160 кг/см2. Существуют следующие типы установок:

1. Со встроенными трубчатыми решетками. Конструктивно предусмотрена жесткая сцепка всех составляющих частей. Эти аппараты используются преимущественно в нефте- и химической промышленности. На их долю приходится три четверти рыночного предложения. Для данного вида характерны приваренные к внутренней стороне корпуса решетки труб и прочно скрепленные с ними трубки. Такая фиксация не дает составляющим компонентам сдвигаться внутри корпуса.
2. С температурным компенсатором. Кожухотрубный теплообменник путем продольного сжатия или с помощью особых упругих вставок в расширителях  возмещает удлинение от тепла. Устройство является полужестким.
3.   С плавающей головкой. Таким термином называется подвижная решетка, перемещаемая по системе совместно с крышкой. Агрегат стоит дороже, но он усовершенствован и надежен.
4. С изогнутой формой (U-образной). В конструкции два конца приварены к одной решетке с поворотом на 180 градусов и радиусом от 4 диаметров трубы, благодаря чему кожухотрубные теплообменники имеют свободно удлиняющиеся трубы.
5. С комбинированным наполнением. Оборудованы компенсатором и встроенной плавающей головкой.

Исходя из направления передвижения, агрегаты делятся на виды:

1. Одноточные.

2. Противоточные.

3. Перекресточные.

Аппараты бывают одноходовые и многоходовые. В первом варианте наполнитель перемещается по короткой траектории, пример – водонагреватель ВВП, применяемый в отопительных системах. Он подходит для зон, где не принципиальна величина теплообмена (разница температур окружающей среды и теплоносителя минимальна). Второй вид оснащен поперечными или продольными перегородками, обеспечивающими перенаправление потоков носителя. Многоходовые устройства используются в местах, где важна высокая скорость теплообмена.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

• сварочный аппарат;
• болгарка;
• 2 листа нержавеющей рифлёной стали толщиной 4 мм;
• плоский лист нержавеющей стали толщиной 4 мм;
• электроды;

Процесс сборки:

1. Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
2. Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
3. Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
4. В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
5. В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
6. В каждом из коллекторовделается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
7. Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

• труба стальная диаметром 325 мм, длиной 1 метр;
• труба стальная диаметром 57 мм, длиной 6 метров;
• стальной лист толщиной 4 мм;
• сварочный аппарат;
• электроды;
• газовый резак;
• белый маркер;

Процесс изготовления:

1. Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
2. Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
3. В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
4. Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
5. Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
6. Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Внешний и внутренний вид

Теплообменник для печи своими руками собирается снаружи помещения в тех случаях, когда внутри не хватает места для проведения сборки змеевика. Аппарат, а именно его резервуар, выносится за стены строения. С системой отопления внутри дома он связывается при помощи трубопроводов различного диаметра.

Внешним может быть как водяной теплообменник, так и воздушный. Нагревает подобное устройство специальная печь с помощью особой трубы, отводящей наружу продукты горения. Тепло, образующееся при горении, можно использовать для обогрева небольших по площади помещений, для этого тепловой обменник устанавливают прямо в дымоход.

К плюсам подобного нагревательного элемента можно отнести простоту технического обслуживания и ремонта, а к минусам — сложность исполнения. Дело в том, что придется монтировать аппарат на открытом воздухе и дополнительно потребуется перестройка такого элемента жилого дома, как кирпичная печь.

Конструкция теплообменника внутреннего типа несколько проще. Например, его можно разместить прямо в печи, над топкой. Для этой цели можно использовать внутреннее пространство камина. Конструкция обменника будет зависеть от конструкции домашней печи или камина.

Перед началом работ имеет смысл проконсультироваться с опытным специалистом в области обустройства отопления зданий. Он подскажет, стоит использовать регенеративный теплообменник или при проведении монтажных работ лучше всего в конструкции системы обогрева помещения применить смесительные теплообменники. На основании полученной от него информации владелец жилья сможет точно рассчитать стоимость проведения строительных работ, что напрямую влияет на то, какая конструкция теплообменника будет выбрана.

Советы опытных печников

Используя чертёж, сделайте на полу «черновик» – без глины сложите несколько рядов будущей печи.

Шов должен быть 3-5 мм толщиной. Это достигается консистенцией раствора и постукиванием по кирпичу рукояткой мастерка.

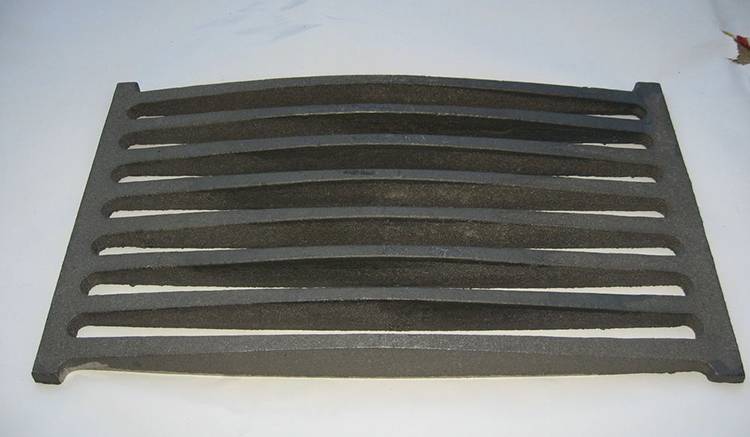

Колосниковая решетка

При встраивании колосников, не используют раствор, чтобы в будущем можно было заменить решётку.

После сооружения печи, лучше подождать 2-3 недели, до начала её использования.

Проверяют тягу, путём сжигания бумаги. Регулируют зазоры заслонок и дверцы поддувала.

Этот старинный способ отделки сегодня особенно ценится, он придаёт помещению особый статус.

Но вместо изразцов можно использовать современную керамическую плитку, искусственный камень, специальную штукатурку, краски, или можно сразу сложить печь голландку своими руками из кирпича с декоративными гранями. Самый простой и недорогой способ – побелка.
