Как подключить светодиод к 12В постоянного тока

Как подключить led к 3 или 5 Вольтам

Маломощные светодиоды хорошо функционируют, если их подключить к блоку питания с напряжением 5 и даже 3 вольта. Сопротивление рассчитывается по той же формуле, но резистор заменяется драйвером. В нем теряется меньше вольтажа, в магазине можно купить готовый.

Самый популярный источник питания при изготовлении лент на 5 вольт, которые используются в качестве ночников – зарядные устройства от старых мобильных телефонов. Лампочки следует подключать параллельно (для последовательного соединения требуется 6 вольт).

3 вольта можно получить из батарейки на 1,5 вольт при помощи специальной микросхемы. Она может повышать как ток, так вольтаж. При втором варианте диод необходимо подключить к сопротивлению.

Как определить напряжение светодиода

Самый очевидный метод определения напряжения полупроводникового прибора – это использовать регулируемый источник питания. Если блок питания регулируется с нуля и при этом возможен контроль тока (а еще лучше – его ограничение), то больше ничего не нужно.

Надо подключить LED к источнику, строго соблюдая полярность. Дальше надо плавно поднимать напряжение (до 3..3,5 В). При определенном напряжении светодиод вспыхнет в полную силу. Этот уровень будет примерно соответствовать рабочему току, который можно считать по амперметру. Если у прибора нет встроенного амперметра, то крайне желательно контролировать ток по внешнему прибору.

Проверка светодиода с помощью регулируемого источника питания.

Такой метод применим к приборам оптического диапазона. Свечение УФ- и ИК-светодиодов не видно человеческим зрением, но в последнем случае можно наблюдать за включением LED через камеру смартфона. Таким методом можно отследить появление инфракрасного излучения.

Свечение ИК-светодиода не видно невооруженным глазом, но наблюдается через камеру смартфона.

Если регулируемого источника нет, можно взять обычный блок питания с фиксированным выходом, заведомо превышающим предполагаемое напряжение светодиода. Или даже батарейку на 9 В, но в этом случае можно будет проверить только светодиод небольшой мощности. К светоизлучающему элементу надо последовательно припаять резистор так, чтобы ток в цепи не превысил верхний предел. Если предполагается, что LED маломощный и работает при токе не более 20 мА, то для источника с выходным напряжением 12 В резистор должен быть около 500 Ом. Если используется мощный осветительный прибор (например, типоразмера 5730) с током 150 мА (батарейка такой ток обеспечит не всегда), то резистор должен быть около 10 Ом. Надо подключить цепочку к источнику постоянного напряжения, убедиться в зажигании LED и замерить падение напряжения на нем.

Светодиод с припаянным резистором.

Существуют и альтернативные способы узнать, на сколько вольт рассчитан светодиод.

Мультиметром

Правильная полярность подключения LED к тестеру.

У некоторых мультиметров напряжение, подаваемое на клеммы в режиме тестирования диодов, достаточно велико для зажигания LED. Такой измерительный прибор можно использовать для определения рабочего напряжения светодиода, одновременно проверяя цоколевку полупроводникового элемента. При верном подключении p-n переход начнет светиться, а тестер покажет какое-то сопротивление (зависит от типа LED). Проблема этого метода в том, что для замера фактического значения Uрабочего на выводах светодиода потребуется второй мультиметр. И другой момент: измерительного напряжения мультиметра вряд ли будет достаточно для вывода светодиода в рабочую точку по току. Визуально это заметно по недостаточно яркому свечению, а для замеров это будет означать, что светодиод не вышел на линейную часть ВАХ и фактическое значение рабочего напряжения будет выше.

По внешнему виду

Сигнальные светодиоды различного цвета свечения.

Рабочее напряжение приблизительно можно оценить по внешнему виду и цвету свечения LED (иногда цвет можно определить даже не подавая питание на прибор). Для этого можно воспользоваться таблицей, приведенной выше. Но однозначно определить напряжение по цвету свечения светодиода не получится. Зачастую производители подкрашивают компаунд, чтобы цвет излучения p-n перехода сложился с цветом линзы и получился новый оттенок. К тому же даже в пределах одного цвета существует разброс параметров (см. таблицу) для светодиодов разных типов. Так, для LED белого свечения разница напряжений может достигать более 50%.

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

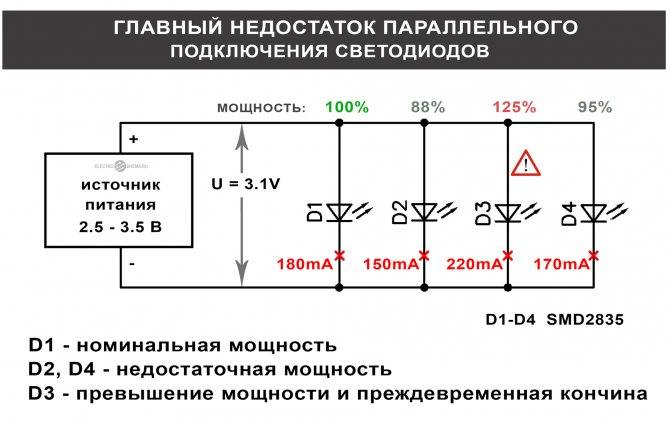

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Подробный алгоритм по включению светодиода к 12 В

Опираясь на вышеизложенную информацию, составим пошаговый алгоритм подключения светодиодов к источнику питания на 12 В. 1) Определить тип блока питания:

• если БП внешне напоминает сетевой адаптер, то узнать его тип можно по массе. Устройство импульсного типа будет весить 100-200 г, что в 2-3 раза меньше массы линейного аналога;
• из надписи на корпусе узнать вид напряжения на выходе (постоянное, переменное);
• из надписи узнать мощность и максимальный ток, который он способен выдать в нагрузку, то есть светодиодам;
• включить БП в сеть и измерить напряжение на выходе мультиметром, чтобы убедиться в его исправности.

2) По типу светодиода узнать его номинальный ток, напряжение и потребляемую мощность. 3) Сделать вывод о возможности подключения светодиода к имеющемуся БП. К примеру, есть импульсный адаптер с параметрами:

• напряжение на входе – AC: 230 V ~50 Hz;
• напряжение на выходе – DC: 12 V = 1 А;
• мощность – 12 W.

К нему можно последовательно подключить 3 однотипных синих, зелёных или белых светодиода через резистор, рассчитав его номинал по приведенной выше формуле. Их номинальный ток не должен превышать 700 мА. Тогда мощность в нагрузке не превысит: P=P_LED1+ P_LED1+P_LED1+PR=3,3*0,7+3,3*0,7+3,3*0,7+2*0,7=8,3 Вт.

Оставшийся запас мощности позволит адаптеру длительно и стабильно работать без перегрузок. 4) Соединять светодиоды следует с соблюдением полярности, а резистор можно разместить в любой части электрической цепи. 5) Все контакты готового устройства должны быть надежно запаяны и после успешного запуска заизолированы.

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте. В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация

Значение RLED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода.

На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего RLED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора: ULED является паспортной величиной для каждого отдельного типа светодиодов.

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (ULED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление: Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:

Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

1. Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
2. Диэлектрической прокладки между цоколем и корпусом;
3. Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
4. Радиатора, который служит для отвода тепла от светодиодов;
5. Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
6. Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
7. Светорассеивателя для создания равномерного светового потока.

Последовательное подключение

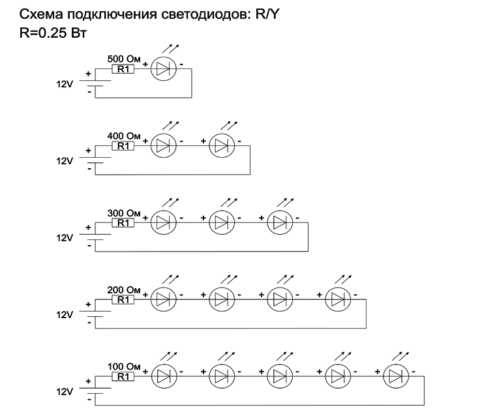

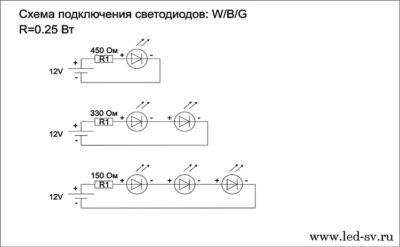

При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:

В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.

Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.

После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).

Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.

Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.

Недостатки последовательного подключения

1. При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
2. Для питания большого количества led нужен источник с высоким напряжением.

Формулы для расчета

Рабочие напряжения светодиодов разные. Они зависят от материалов полупроводникового p-n перехода и связаны с длиной волны излучения света, т.е. оттенка цвета свечения.

Таблица номинальных режимов разных оттенков цвета для расчета токоограничивающих сопротивлений приведена ниже.

Цвет свечения	Прямое напряжение, В
Оттенки белого	3–3,7
Красный	1,6-2,03
Оранжевый	2,03-2,1
Желтый	2,1-2,2
Зеленый	2,2-3,5
Синий	2,5-3,7
Фиолетовый	2,8-4,04
Инфракрасный	Не более 1,9
Ультрафиолетовый	3,1-4,4

Из таблицы видно, что на 3 вольта можно включать излучатели всех видов свечения, кроме устройств с белым оттенком, частично фиолетовых и всех ультрафиолетовых. Это вязано с тем, что нужно какую-то часть напряжения источника питания «израсходовать» на ограничение тока через кристалл.

При источниках питания 5, 9 или 12 В можно питать единичные диоды или последовательные их цепочки из 3 и 5-6 штук.

Но небывалая для источников света длительность их работы от 30-50 до 130-150 тысяч часов оправдывает падение надежности, т.к. от нее зависит срок службы устройства. Даже 30-50 тыс. часов работы по 5 часов в сутки – 4 часа вечером и 1 утром каждый день – это 16-27 лет работы. За это время большинство светильников морально устареет и будет утилизировано. Поэтому последовательное соединение широко используется всеми производителями светодиодных устройств.

Подключение через стационарный блок питания

Поскольку мультимедийные системы для авто работают от напряжения 12 В, для их функционирования не нужно использовать более мощные источники питания. Поэтому многие умельцы подключают магнитолу к блоку бесперебойного питания и разным сетевым адаптерам.

Какой выбрать блок питания

Чтобы определить, какой блок питания для автомагнитолы нужен, важно оценить силу выходного тока. Она должна составлять не меньше 5 А. При повышении нагрузок потребление может вырастать до 10-15 А

При повышении нагрузок потребление может вырастать до 10-15 А.

На рынке доступны профессиональные устройства с увеличенным запасом мощности, однако из-за дороговизны они не пользуются спросом. Лучше подобрать простой, но качественный БП с оптимальными рабочими параметрами.

Подключение магнитолы

Собираясь подключить магнитолу через блок компьютера или ноутбука, нужно отрезать базовый разъем устройства, по которому оно подключается к транспортному средству, и выполнить зачистку концов проводов для соединения с сетевым адаптером или источником бесперебойного питания. Проводка оставляется в старых разъемах, после чего выполняется сборка акустической схемой по базовой схеме.

Роль АКБ выполняет источник бесперебойного питания или адаптер с выходным напряжением 12 Вт.

Виды источников питания на 12 В

Светодиод любого типа должен подключаться к источнику питания (ИП) со стабилизированным током на выходе. Однако производители светодиодных светильников часто экономят на качестве и устанавливают в них недорогие блоки питания с отсутствие стабилизации.

Наиболее распространены бестрансформаторные блоки питания (БП) на 12 В с гасящим конденсатором и токозадающим резистором на выходе. В таких схемах отсутствует какая-либо стабилизация и защита. В результате скачки сетевого напряжения ничем не нивелируются и негативно отражаются на работе светильника. Тем не менее, схема настолько дешевая, что часто встречается в светодиодных лампах и прочих устройствах.

При подключении маломощных светодиодов от аккумулятора с напряжением питания 12 В можно ограничиться резистором, правильно подобранным по сопротивлению и мощности. Исключение составляет бортовая сеть автомобиля, в которой напряжение может колебаться в широких пределах. Так что при конструировании светодиодной схемы, например для автомобиля, без стабилизатора тока (драйвера) не обойтись.

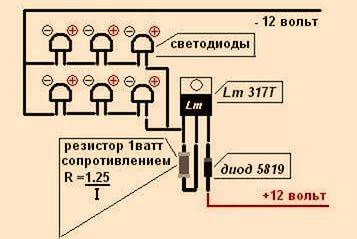

В самом простом случае драйвер можно сконструировать своими руками на линейной ИМС LM317T, стоимость которой составляет около 0,2$. В этом случае для получения стабильного напряжения на 12 В достаточно минимального набора элементов в обвязке. При суммарном токе через светодиоды до 300 мА она отлично работает без дополнительного охлаждения. Типовая схема включения LM317T в качестве стабилизатора тока приведена ниже.

Существуют также нестабилизированные блоки питания, в которых последовательно включены: понижающий трансформатор, выпрямитель и емкостной фильтр (конденсатор). Их использование оправдано лишь в жилых районах со стабильным напряжением сети, так как любое проявление скачков и импульсных помех будет отрицательно влиять на работу светодиодов.

Для светодиодов гораздо надёжнее импульсные источники питания на 12 В. Они гарантируют высокий КПД, стабильный выходной ток и напряжение при перепадах сети питания.

Разновидностью импульсного ИП на 12 В можно считать компьютерный блок питания. В старых моделях на 250 Вт нагрузочная способность по выходу +12 В составляет 10 А, что более чем достаточно для включения нескольких мощных светодиодов даже с падением напряжения 12 вольт. Если габариты и шум вентилятора – не помеха, то бывшему в употреблении блоку питания от компьютера можно подарить вторую жизнь.

Если же форм-фактор и эстетические показатели имеют значения, то для светодиода или светодиодной сборки лучше купить готовый БП на 12 В. Его стоимость сильно зависит от мощности и варианта исполнения (в корпусе или без него).

Для тех, кто плохо разбирается в электричестве, напомним, что существуют источники переменного напряжения на 12 В. Внутри такого блока расположен понижающий трансформатор с предохранителем, а на корпусе присутствует надпись: «Output AC 12 V», что означает: «выходное переменное напряжение 12 В». К нему запрещается напрямую подключать светодиоды. Чтобы использовать его в светодиодном освещении, нужно как минимум, дополнить схему диодным мостом, конденсатором и стабилизатором тока на LM317T.

Расчет блока питания для светодиодной ленты

При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

Расчет параметров питания светодиодной ленты

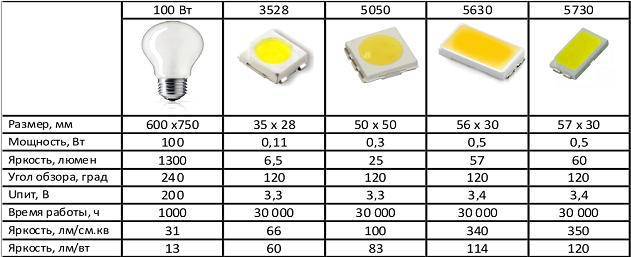

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.

Тип smd матрицы	Количество светодиодов на погонный метр	Мощность потребляемая 1м/5м ленты, Вт	Необходимая сила тока, А на 1м/5м
3528	30	3,3/16,5	0,27/1,35
60	6,6/33	0,55/2,7
120	13,2/66	1,1/5,5
5050	30	9/45	0,75/3,75
60	18/90	1,5/7,5
120	36/180	3/15
5630	30	15/75	1,25/6,25
60	30/150	2,5/12,5
120	60/300	5/25

Какой БП выбрать?

Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:

БП	OEM DC12 12W 1А	OEM DC12 36W 2А	OEM DC12 120W 10А	OEM DC12 360W 30А
Внешний вид
Мощность, Вт	12	36	120	360
Сила тока, А	1	2	10	30
Тип охлаждения	Пассивное	Пассивное	Пассивное	Активное
Материал корпуса	Пластик	Пластик	Металл	Металл
Цена, у.е	1,8	5,2	10,5	21
Цена за 1 Вт, у.е	0,15	0,14	0,08	0,058

Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.

Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

Рассчитываем мощность блока питания для светодиодной ленты

Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:

У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.

При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p — n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

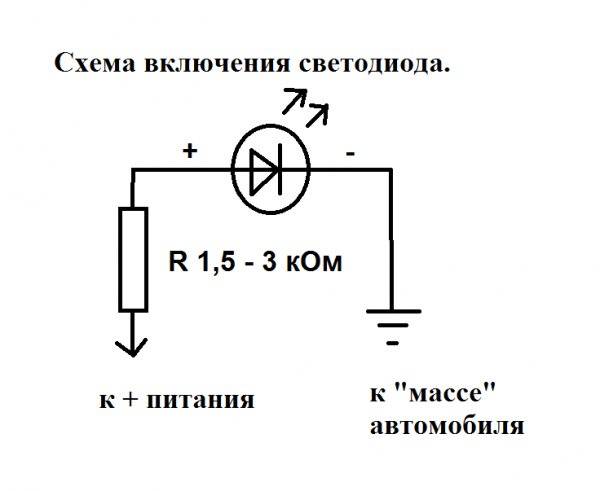

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

• Инфракрасный — до 1.9 В.
• Красный – от 1.6 до 2.03 В.
• Оранжевый – от 2.03 до 2.1 В.
• Желтый – от 2.1 до 2.2 В.
• Зеленый – от 2.2 до 3.5 В.
• Синий – от 2.5 до 3.7 В.
• Фиолетовый – 2.8 до 4 В.
• Ультрафиолетовый – от 3.1 до 4.4 В.
• Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
