Монтаж и настройка светодиодных светильников с датчиками движения

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

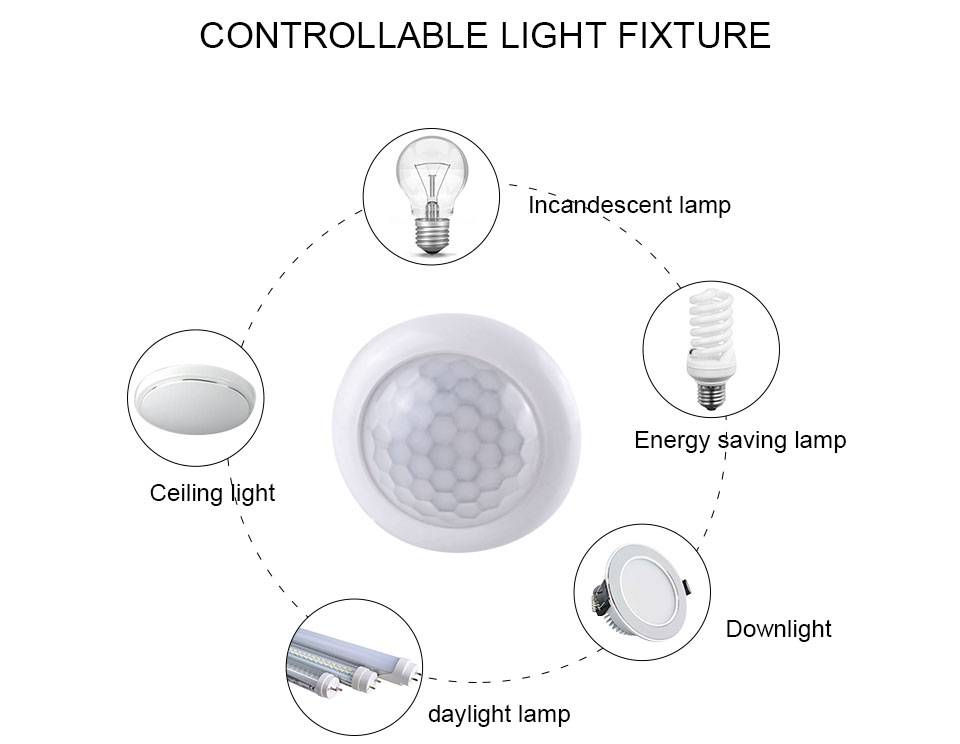

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

1. Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
2. Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
3. Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
4. Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
5. Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Степень защиты

Защищенность датчика — качество, от которого зависит долговечность и стабильность работы. Для обозначения степени защиты был введен международный код защиты — IP. Первая цифра характеризует устойчивость к твердым частицам, пыли, а вторая — к влаге.

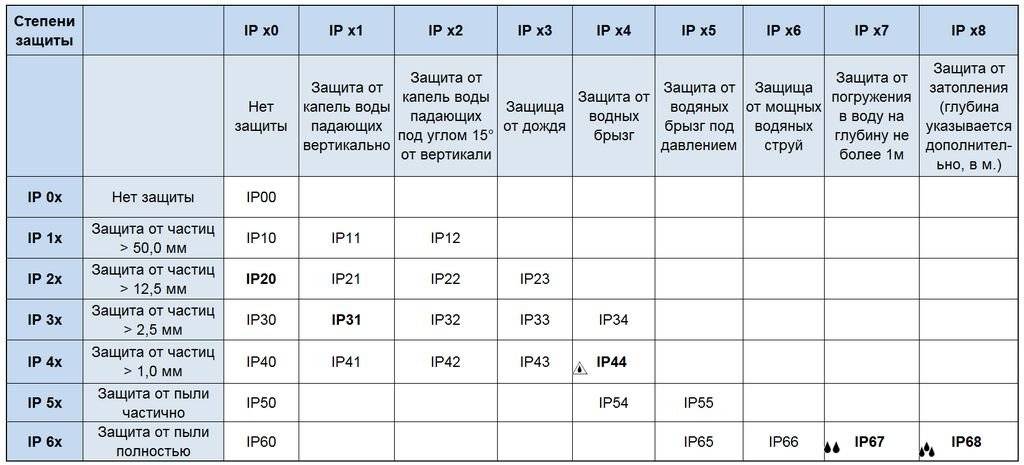

Степени защиты (IP)

Угол обзора

Датчик движения может охватывать различный угол обзора — от 90 до 360о. Также угол обзора может быть не только горизонтальным, но и вертикальным. Если прибор устанавливается на стене, то вполне хватит обозрения в 180о.

Наиболее дорогие модели имеют больший угол обзора.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Дальность действия

Дальность действия прибора также может быть различной: от 5 до 20 метров. Например, в подъезде или коридоре расстояние в 3-5 метров будет достаточным, а для уличного освещения дальность должна быть больше.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Видео: Как подключается и тестируется датчик движения «FERON Sen 11»

*  *  *  *  *  *  *

Итак, выполнение подключения датчика движения к прожектору или обычному светильнику обычно не вызывает затруднений даже у начинающих мастеров. Кроме того, каждый производитель обязательно предоставляет покупателю инструкцию и схему сборки системы, что еще сильнее упрощает задачу. Но при проведении работ, кроме рекомендаций инструкции, в обязательном порядке должны соблюдаться все требования безопасности. Электричество не любит и зачастую не прощает небрежности, пренебрежения правилами и иных «шуток». Все электромонтажные операции должны производиться исключительно после того, как мастер гарантированно убедился, что проводка на участке работы обесточена.

Виды и разновидности

Датчики на движение устанавливают для включения света как на улице, так и внутри помещения. Поэтому они изначально имеют набор заданных параметров для эксплуатации в конкретных условиях. Это нужно учитывать тем, кто хочет знать, как правильно их выбрать. Существуют две основные системы их классификации – по типу питания и принципу работы сенсора.

Тип питания

Датчики для автоматического включения света, инициирующиеся на движение объекта в их поле зрения, по типу источника питания разделяются на две категории:

1. Работающие от бытовой электросети (220В).
2. Беспроводные, функционирующие от батареек и аккумуляторов (низковольтовые).

Способ определения наличия движения

Существуют следующие разновидности датчиков для определения движения и включения света по типу применяемого сенсора:

1. Инфракрасные. В основе принципа действия применяется реакция детектора на тепло, выделяемое телом человека или животного. Относится к пассивному типу – так как не имеет излучателя для сканирования объекта, а оснащается только приемником тепловых волн. Недостатком является высокая вероятность срабатывания на домашних и диких животных.
2. Акустические. Еще один прибор, аналогичный по типу действия выше приведенному. Вместо теплового излучения используется звуковое. Инициируется, к примеру, шумом от открывания дверей, топотом при ходьбе, намеренным хлопком в ладоши. Предназначается для использования в помещениях, защищенных от посторонних шумов, например, в подвальных и цокольных помещениях.
3. Ультразвуковые. Прибор относится к активному типу детектирующих устройств. Излучает низкочастотные звуковые волны, улавливаемые после отражения сенсором. При этом дальность его действия небольшая. Кроме того, если объект двигается медленно, устройство может не сработать. Крайний недостаток таких датчиков на движение – негативное влияние на слух и нервную деятельность животных, которые в отличие от человека хорошо воспринимают рабочий спектр волн прибора.
4. Микроволновые. Датчик постоянно излучает в микроволновом диапазоне. Когда в поле его действия попадает объект, совершается отражение волн и прием их сенсором – происходит включение света. Излучатель может быть настолько мощным, что будет определять движение далеко, и за пределами забора. Недостаток – неполезное для человека и животных СВЧ-излучение. Поэтому такие устройства часто устанавливают вне дома – на улице, во дворах, на охраняемых территориях.
5. Комбинированные. В основе применяют сразу несколько сенсоров – для уменьшения ошибки, улучшения чувствительности и устранения негативного влияния факторов окружающей среды на прибор. Недостаток – высокая стоимость.

В большинстве случаев в бытовых условиях – в доме, квартире, во дворе на небольшом расстоянии применяют инфракрасные датчики, в длинных коридорах общественных зданий, складах, открытых площадях – ультразвуковые и микроволновые модели. В профессиональной охранной деятельности большую эффективность проявляют приборы с СВЧ-излучением, характеризующиеся большой дальностью действия и инициирующие включение света в ответ на перемещение объекта даже за перегородкой.

Настройка датчика движения для освещения

Настройка датчика движения – это еще один немаловажный нюанс работы данного устройства. Практически каждый датчик, с помощью которого можно производить управление освещением, имеет дополнительные настройки, позволяющие добиваться корректной его работы.

Такие настройки имеют вид специальных потенциометров, предназначенных для регулировки – это установка задержки отключения «TIME», регулировка порога освещенности «LUX» и регулятор установки чувствительности к инфракрасному излучению «SENS».

1. Настройка по времени — «TIME»

С помощью установки «TIME» можно задать время, на протяжении которого освещение будет включенным с того момента, когда движение было обнаружено в последний раз. Установка значения может варьироваться от 1 до 600 секунд (в зависимости от модели).

Регулятором «TIME» можно выставить уставку по выдержке времени включенного датчика движения. Пределы, в которых находится уставка срабатывания, составляют от 5 секунд до 8 минут (480 секунд). Скорость движения человека в области чувствительности датчика играет здесь самую важную роль.

При относительно быстром прохождении человеком этого пространства (к примеру, коридора или лестничной клетки в подъезде) уставка «TIME» желательно уменьшить. И, наоборот, при нахождении в течение определенного времени в данном пространстве (к примеру, в кладовке, автопарковке, подсобном помещении) уставку «TIME» лучше увеличить.

2. Настройка срабатывания от уровня освещенности — «LUX»

Регулировка «LUX» используется для корректной работы датчика в дневное время. Датчик сработает при обнаружении движения при более низком уровне окружающей освещенности по сравнению с пороговым значением. Соответственно, срабатывание датчика не фиксируется при более высоком уровне освещенности по сравнению с установленным пороговым значением.

Рисунок на котором изображено как настроить датчик движения своими руками. Для настройки на обратной стороне датчика находятся три регулятора: регулятор чувствительности к срабатыванию, регулятор времени и регулятор освещенности. Поэкспериментируйте и все получится.

Регулятором «LUX» выставляется уставка срабатывания по уровню освещенности окружающей среды (от сумерек до солнечного освещения). Деление шкалы, на которую можно поставить уставку «LUX», при наличии в Вашем помещении большого количества окон и преобладании естественного освещения, должно быть минимальным или средним.

Поставить уставку «LUX» на наибольшее деление шкалы рекомендуется при наличии в Вашем помещении естественного света или при малом его количестве.

3. Настройка чувствительности к срабатыванию датчика — «SENS»

Регулировать чувствительность к срабатыванию, в зависимости от объема и дальности объекта, можно с помощью регулятора «SENS». Реакция датчика на движения напрямую зависит от уровня чувствительности. При очень большом количестве срабатываний датчика чувствительность желательно уменьшить, а настроить яркость освещения ИК, на которую должен реагировать датчик движения.

Увеличивать чувствительность следует при отсутствии реагирования на Вас датчика. При самопроизвольном включении освещения можете уменьшать чувствительность. Если настройка датчика производилась в зимнее время года, то вполне вероятна необходимость его перенастраивания в летний период, и, наоборот, при летней настройке нужно будет перенастраивать зимой.

И последнее, только максимально настроив контролируемую зону, можно получить гарантию того, что он будет Вас «видеть». Для этого отрегулируйте оптимальное положение наклона головы данного датчика. Здесь достаточной будет проверка реакции датчика на движение в какой-нибудь точке, находящейся вдалеке.

Похожие материалы на сайте:

Регулировка и настройка

Угол светового потока и чувствительность – главные параметры, требующие корректировки после завершения работы. Руководство для пользователя должно стать главной опорой. Учитывать надо и предпочтения жителей по комфортной эксплуатации.

Подключение к выносному датчику

Последовательность соединения в данном случае имеет такой вид:

• Светильник достают из коробки вместе с датчиком, осматривают устройства.
• На стену устанавливают монтажную планку. На неё крепят светильник, фиксацию проводят при помощи специальных болтов.
• Подключение выполняют по схеме. Провод и фаза сети соединяются друг с другом через клеммную коробку. Нулевые проводники светильника, сети и датчик тоже соединяют. Фазный провод соединяется с оставшимся свободным кабелем.

Угол наклона

Для этого вращают светильник на существующей опоре, пока не будет выбрано оптимальное положение. Электронный уровень помогает выбрать необходимую величину. В таблице характеристик изделия указано, какого диапазона надо придерживаться в том или ином случае.

Чувствительность

Желательно выбрать средний уровень между плюсом и минусом. Тогда датчик будет реагировать на людей. Диапазон можно разбивать на несколько секторов по 45 градусов. Это создаст площадь с более точным обнаружением. У каждого из участка есть специальный ограничитель.

Время задержки

Зависит исключительно от личных пожеланий. Используют периоды от 1 секунды до 10 минут. Специалисты рекомендуют сохранять уровень 50-60 секунд. Тогда режим эксплуатации удобнее для владельцев.

Уровень освещённости

Используют регулятор LUX. Положение лучше поставить на максимум, чтобы защититься от ненужных срабатываний. Тогда порог замыкания контактов находится в режиме полной темноты.

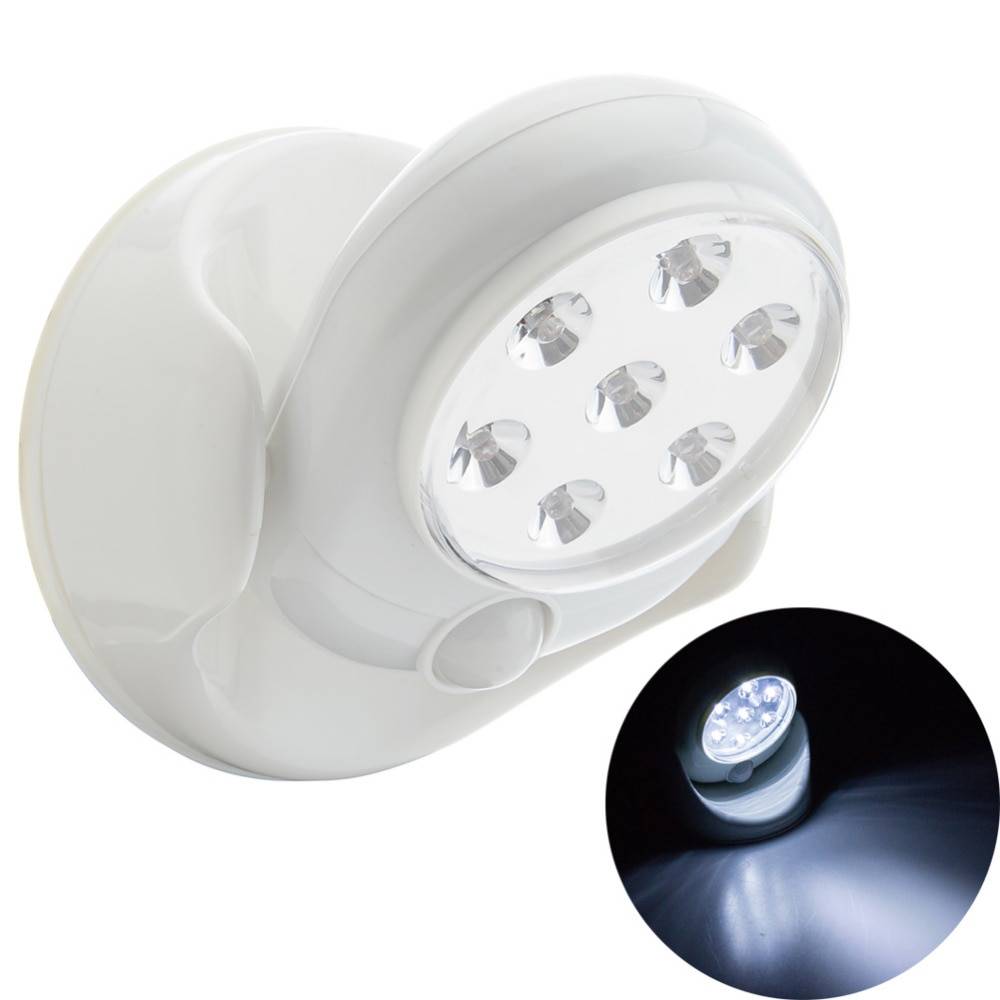

Светодиодные лампы с датчиком движения

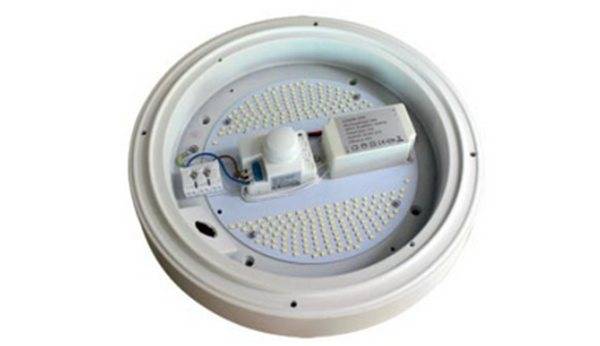

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.
