Особенности и применение некоторых видов цоколей для ламп
Винтовой цоколь Е
Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.
Штырьковый цоколь G
В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).
Цоколь с утопленными контактами R
Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.
Штифтовой цоколь B
Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.
Софитный цоколь S
Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.
Фокусирующий цоколь P
Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.
Телефонный цоколь Т
Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.
Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.
Бесцокольный тип W
Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.
Стандарты [ править | править код ]
В США стандарты на цоколи ламп публикует ANSI и разрабатывает NEMA. Стандарт номер C81.64, Gu > Оба стандарта совместимы с IEC 600061.
Если вы решили приобрести светильник для спальни или любой другой комнаты, то обратите первым делом ваше внимание на то, какой цоколь у лампы. Лампы могут не идти в комплекте с осветительным прибором, по этой причине рекомендуется выяснить вид цоколя, благо сейчас на рынке их огромное количество
Лампочки бывают разной формы, размера, мощности и иметь разные цоколи, с помощью которых они закреплены в патроне осветительного прибора. Также с их помощью в лампу поступает электричество.
Цоколи изготавливают из металла или керамики. Во внутренней их области имеется контакт, через который подается ток на рабочую область. У любого осветительного прибора есть один либо несколько таких патронов для крепления ламп
При покупке лампы обращайте внимание на то, чтобы цоколь совпадал с размером патрона
Все лампы со временем нуждаются в замене, так как их срок эксплуатации не вечен. Для оптимального выбора рекомендуется заранее ознакомиться с основными видами ламп и тем, какой цоколь у обычной лампочки.
Виды цоколей ламп освещения
Лампы с различными видами цоколей
Один из критериев, по которому классифицируют светодиодные лампы – разновидность установленного цоколя. Их можно условно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями наиболее востребованных моделей:

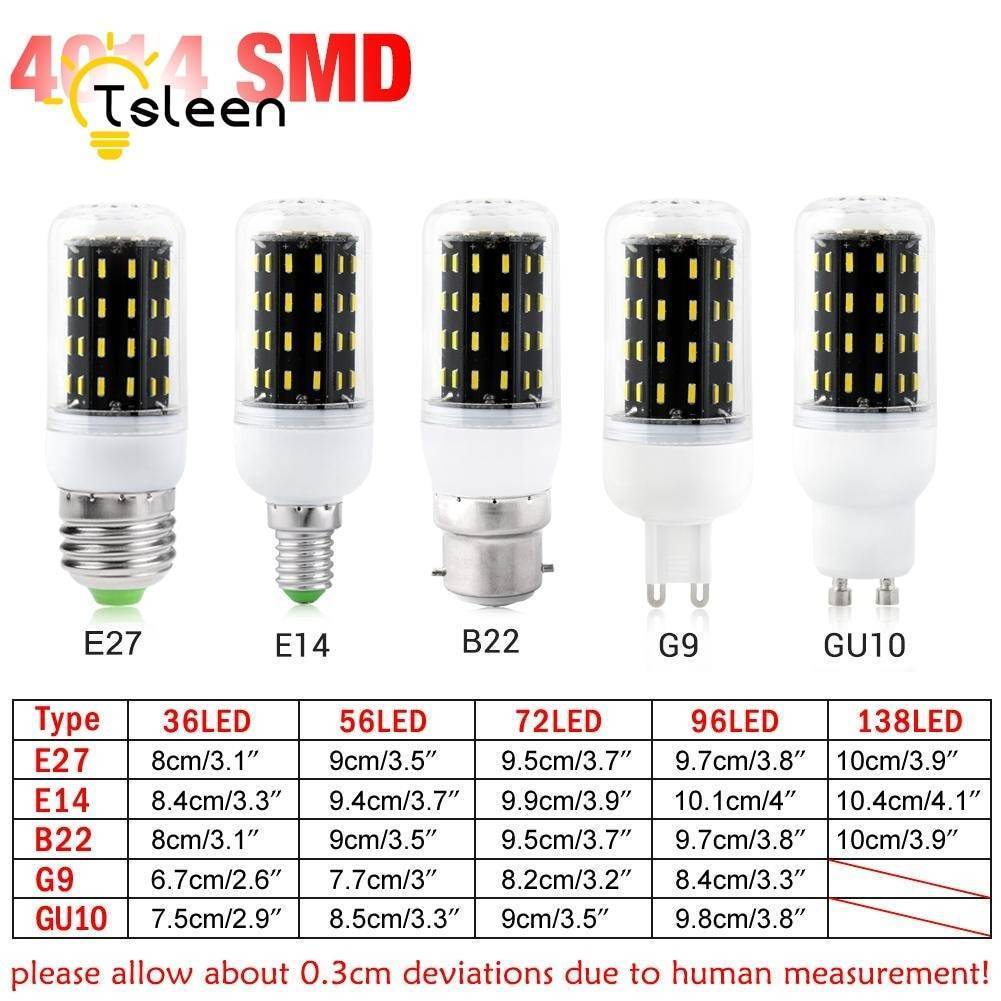

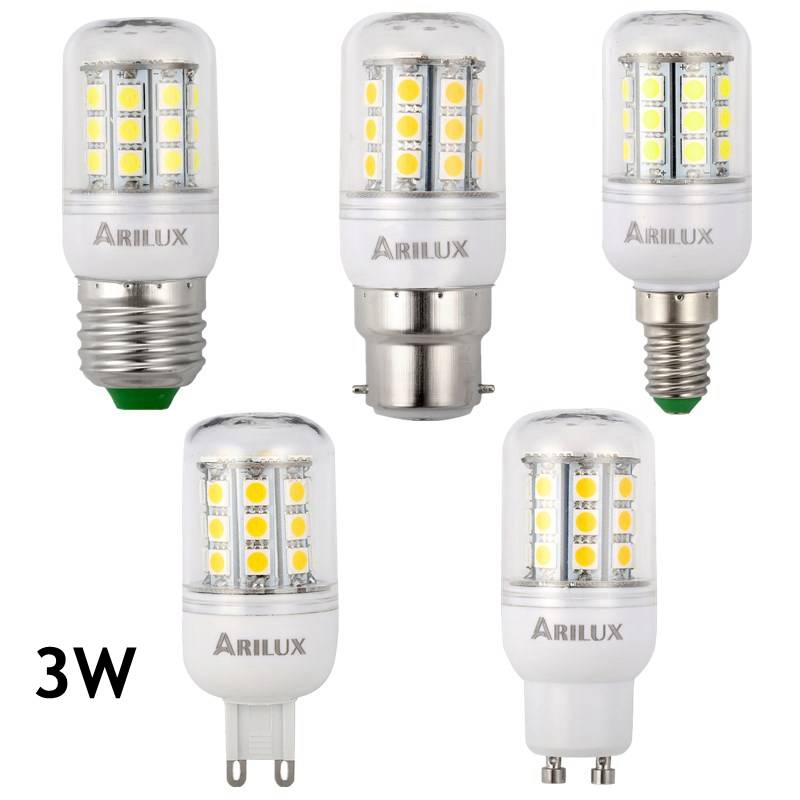

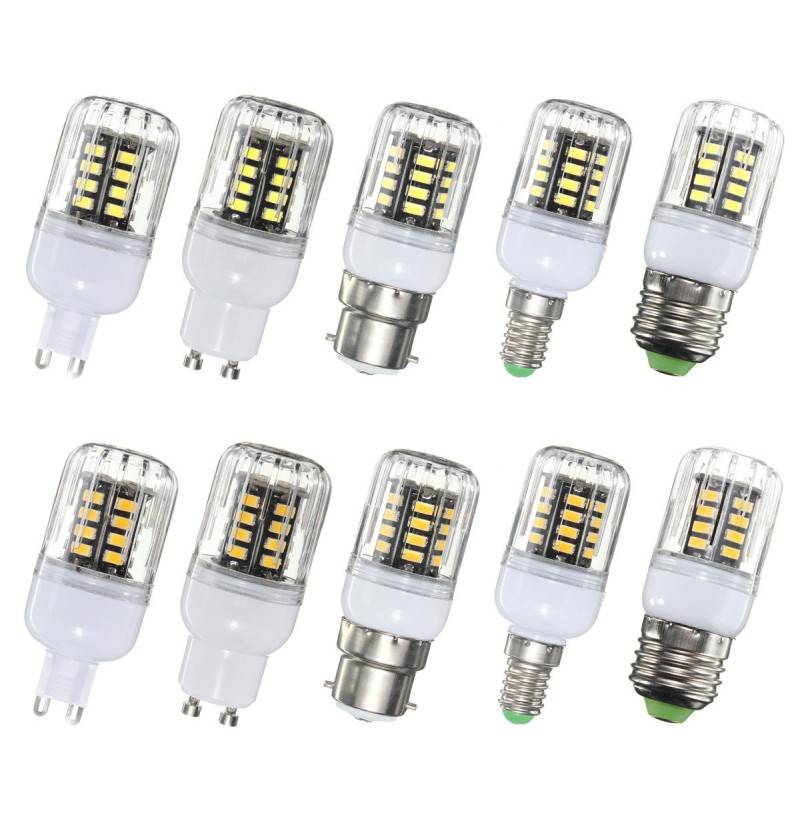

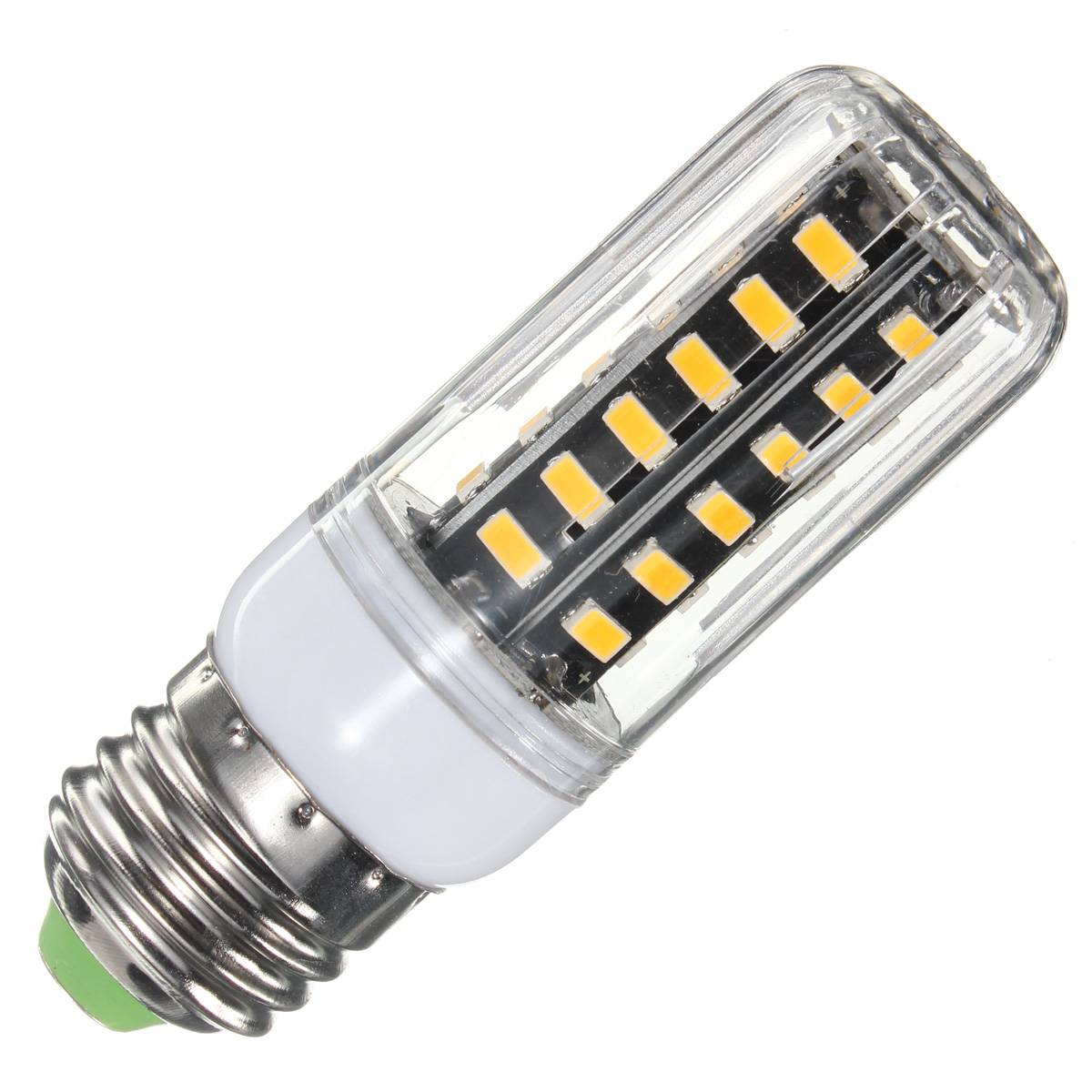

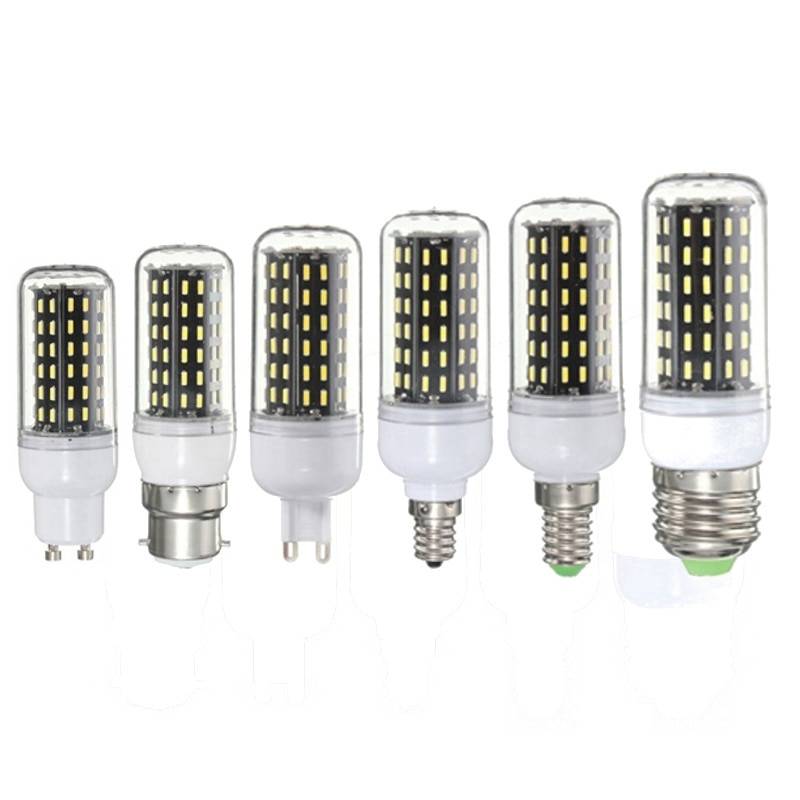

- Светодиодная лампа Е27 – самая распространенная разновидность цоколей для всех видов ламп, не только светодиодных. 27 означает диаметр цоколя в резьбовой части, измеряемого в миллиметрах. Как правило, с таким цоколем используются приборы мощностью 60, 75, 100 и 150 Ватт, светодиодные от 5 до 18 Ватт. Самый распространенный вид корпуса – полусфера или шарообразная форма.

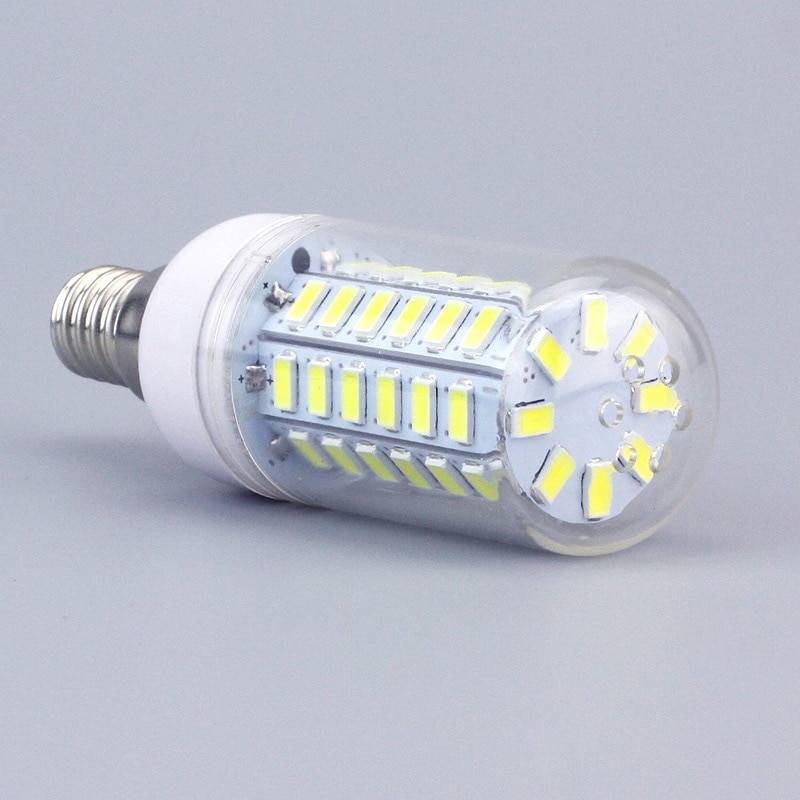

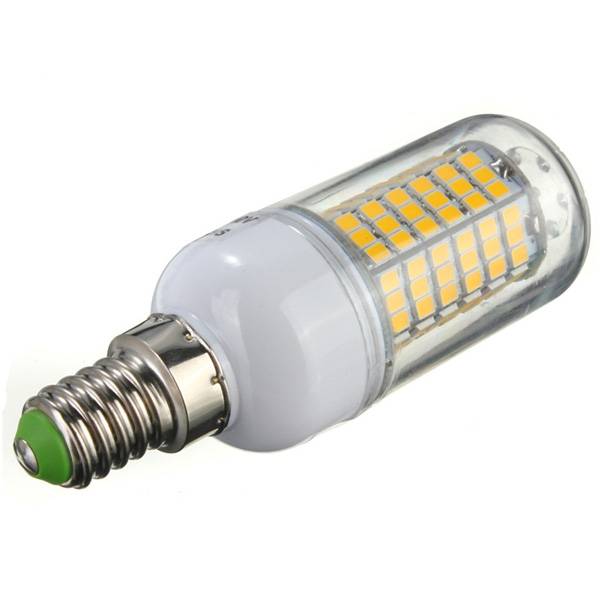

- Светодиодные лампочки Е14 – вторая по распространению разновидность. 14 мм – диаметр цоколя в резьбовой части конструкции. Устанавливается в менее мощных лампах, величина колеблется в пределах 15 – 60 Ватт. Им свойственны меньшие габариты, и они часто используются в небольших декоративных светильниках. Могут иметь форму свечи, шара или купола.
- G53, GX53 – эти виды цоколей мало распространены. Как правило, используются в карданном или потолочном креплении. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходят только для светильников плоской формы. Эти типы цоколя оснащены штырьковыми контактами.
- B22
В22 – штифтовая разновидность цоколя, его диаметр равен 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространено в условиях повышенной вибрации, например, на промышленных предприятиях или транспортных средствах.

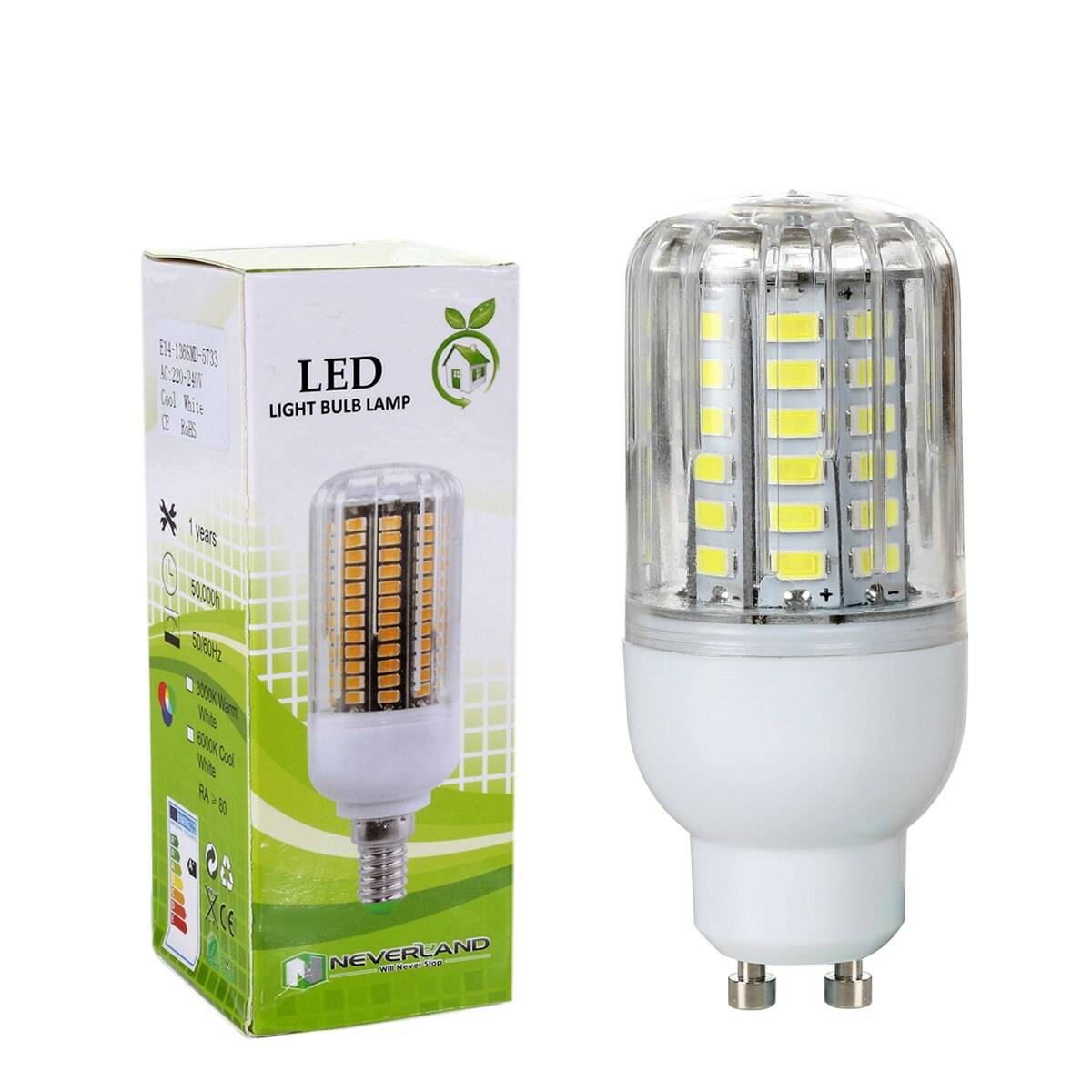

- GU10 – тип цоколя, оснащенный штырьковым креплением для патрона. В данном случае числа говорят не о диаметре цоколя, а об интервале между центрами штырьков. В конкретном случае цоколь оснащен двумя штырями, расстояние между ними составляет 10 мм. Характерная конструктивная особенность – заметные утолщения на конце контактов для осуществления поворотного соединения с патроном.
- Цоколь G9
GU5.3 – цоколь, оснащенный штырьковым креплением непосредственно к светильнику. Число 5.3 – интервал между центрами контактов, измеряется в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративной подсветки, а также подсветки витрин в магазинах, картинных галереях и т.д. Угол свечения таких осветительных приборов колеблется в пределах 30-180 градусов.
Характеристики популярных типов цоколей для ламп освещения
Цоколь Е14
Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.
Цоколь E27
По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.
Цоколь G4
Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.
Цоколь G5
В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

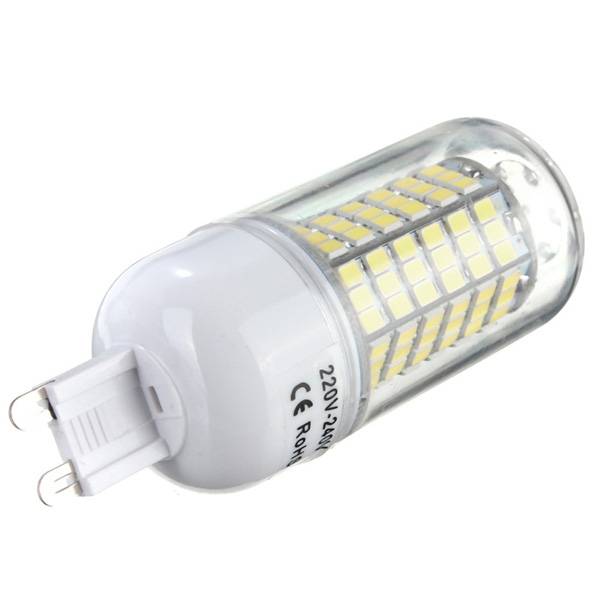

Цоколь G9
Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

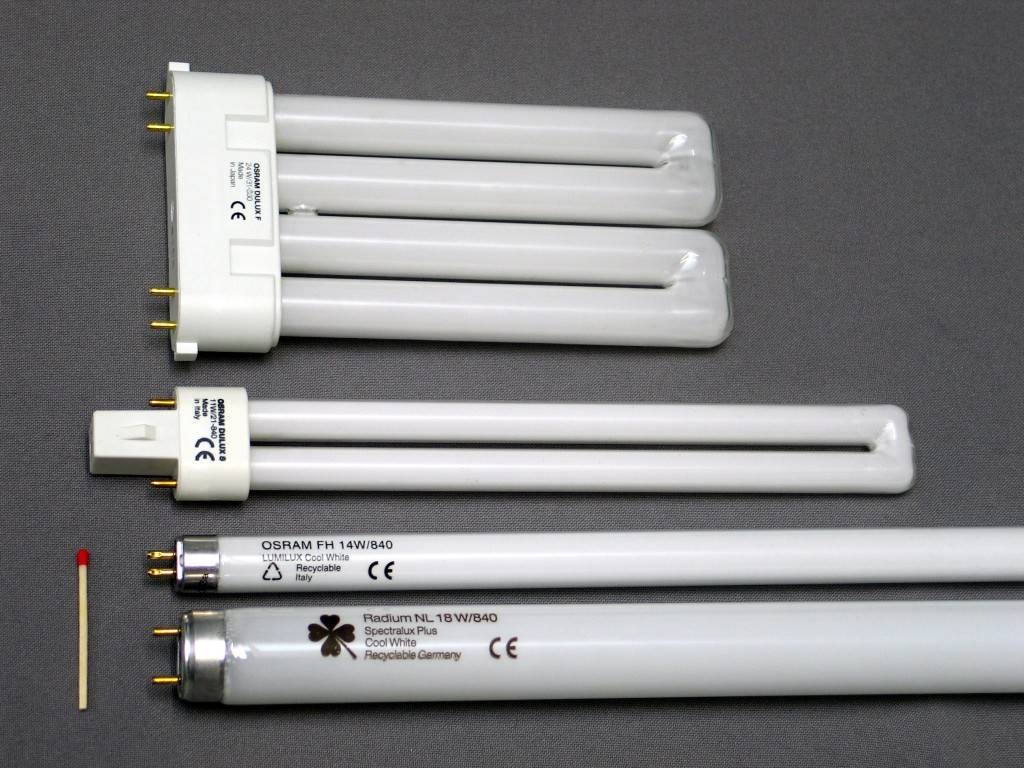

Цоколь 2G10
Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.
Цоколь 2G11
Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.
Цоколь G12
Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.
Цоколь G13
Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.
Цоколь R50
Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.
Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома
Что такое люминесцентная лампа и как она работает?
Как заменить люминесцентную лампу на светодиодную?
Как правильно расположить точечные светильники на натяжном потолке
Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока
Правильная организация освещения на кухне: правила и требования, декоративные идеи

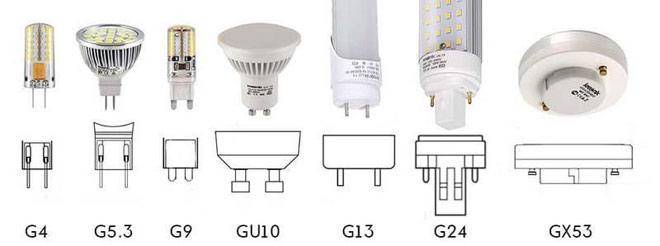

Штыревые цоколи лампочек
Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора.
Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.
Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.
Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.
С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.
Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.
G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.
GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.
G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.
GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм.
Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.
Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.
Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.
Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.
Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.
Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.
В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.
Плюсы и минусы использования
Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.
Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.
Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.
Описание типовых устройств и их предназначение
Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.
Цоколь Эдисона
Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.
Цоколи галогенных и люминесцентных ламп
В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.
Галогенная лампа
Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.
Софитный цоколь
Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.
Фокусирующий цоколь
На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.
Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.
Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.
Классификация лампочек
Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.
Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.
Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.
Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.
Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.
Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации
Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации
Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.
Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).
Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.
На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.
Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.
Галогенные лампы
Галогенная лампа – это источник света, представляющий собой лампу накаливания с вольфрамовой нитью, расположенной внутри кварцевой колбы с инертным газом или смесью газов из группы галогенов. Наличие буферных паров значительно повышает эксплуатационный срок лампы (до 2000-4000 часов) и позволяет увеличить температуру спирали.
На данный момент производители светового оборудования используют несколько видов галогеновых ламп.
Галогенные лампы с отражателем (используемые цоколи GU4,GY4,GU 5,3).
Капсульные галогенные лампы (используемые цоколи G9, G4 и GY6,35).
Линейные галогенные лампы (используемые цоколи R7S).
Галогенные лампы с внешней колбой (E27 и E14).
Как правильно подобрать нужный цоколь?
По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.
Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.
Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53
При выборе следует знать некоторые нюансы:
- Модели с держателями G9 рассчитаны только на 220 В.
- Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
- Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.
К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.
Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.
О дополнительных параметрах выбора светодиодных светильников читайте в этой статье.
