Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

1. Необходимо определить тангенс выбранного значения для угла ската.
2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

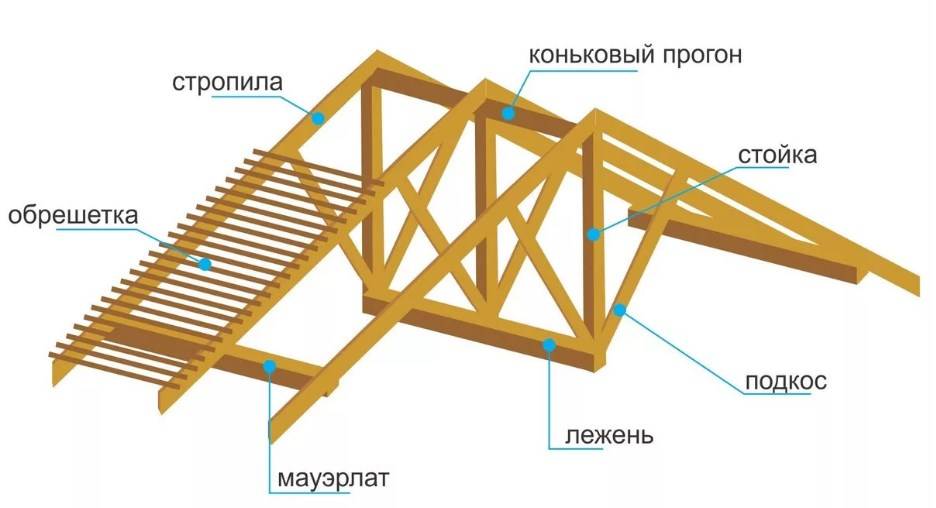

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.

10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Подготовительный этап работ

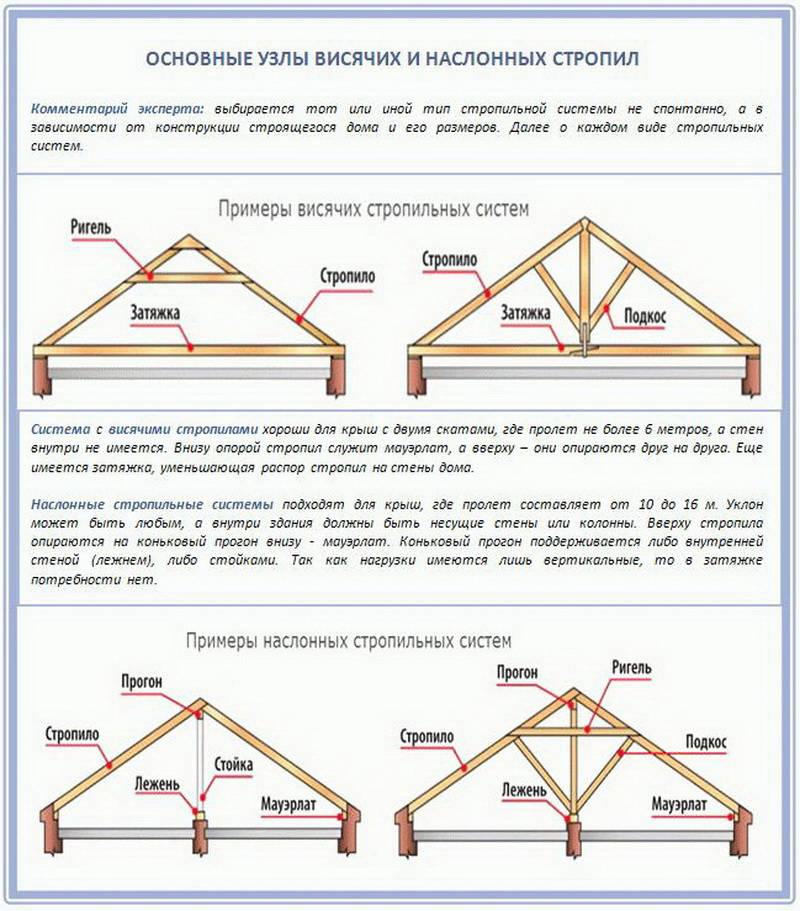

Виды стропильных систем.

Коньковым прогоном называют горизонтальную балку, которая располагается в верхней части кровли на стыке 2 скатов. Обычно в качестве балки используют брус коньковый. Этот вид пиломатериалов специально предназначен для больших нагрузок. Но прежде, чем закупать материал, необходимо рассчитать углы наклона кровельных скатов. Принято считать, что чем меньше этот угол, тем дешевле обойдется возведение крыши. В основе расчетов должна лежать не экономическая выгода, а технические характеристики. Необходимо учесть нагрузку на стропила и предположительный вес осадков (особенно зимой). Именно поэтому в средней полосе России крепление стропил располагают так, чтобы скаты располагались под углом в 45°. Именно такая кровля считается оптимальной.

Далее следует выбрать необходимый строительный материал. Действительно надежную кровлю может обеспечить только легкая, но достаточно прочная конструкция. Поэтому разумнее остановить свой выбор на пиломатериале, изготовленном из сосны. Для каркаса кровли обычно используют доску, размеры которой не превышают 20х5х600 см. Кроме того, необходимо приобрести брус коньковый сечением 20х20 см.

Рисунок 1. Схема конька крыши.

Выбирая материалы, необходимо учитывать не только их размер

Нужно обратить внимание и на качество. Ни в коем случае не покупайте непросушенные пиломатериалы

Через какое-то время крепление стропил, собранное из таких досок, непременно поведет. Соответственно, деформируется вся крыша. Помните, что идеальной считается древесина, в которой содержание влаги не превышает 20%.

Перед строительством кровли все материалы необходимо тщательно подготовить. Их проверяют, для того чтобы исключить наличие гнили или паразитов, и обрабатывают антисептиками. Это обеспечит долговечность стропил. Если вы не собираетесь проводить монтаж крепления немедленно, то подготовьте материалы к хранению. Для этого выделите сухое и хорошо проветриваемое помещение. Не кладите доски и брус на пол. Подложите под них рейки. Такое же основание должно быть между каждым рядом досок. Расстояние между ними должно быть не меньше 1,5-2 см. Только так вы обеспечите свободную циркуляцию воздуха. В противном случае в древесине может накапливаться влага и начнут размножаться плесневые грибы.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

• жесткое крепление к мауэрлату;
• скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

• посредством одного вертикально забитого гвоздя;
• с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
• посредством скобы;
• выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

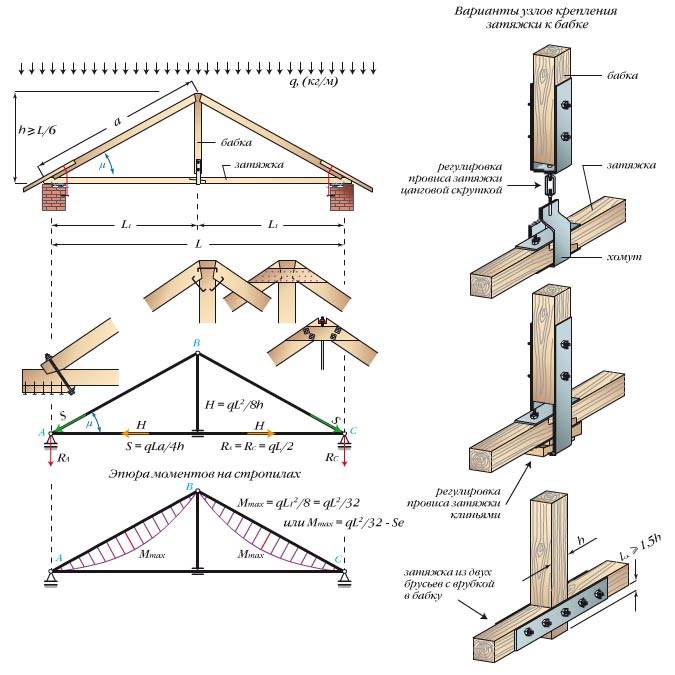

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

1. Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.
2. Асимметричные. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.
3. Асимметричные со смещением. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогонаИсточник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крышиИсточник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки

Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Какой тип крыши

Как рассчитать длину стропил? Этот вопрос заинтересует всех, кто самостоятельно строит дом. Но чтобы ответить на него, стоит вначале выяснить множество других параметров. В первую очередь стоит определиться с типом крыши, ведь именно от этого и будет зависеть длина ската и стропил. Самым распространенным вариантом считается двухскатная конструкция. Но и тут есть несколько вариантов, а именно:

Симметричная – это самый распространенный тип двухскатной крыши. Ее популярность обуславливается простотой конструкцией и несложным расчетом всех необходимых параметров. Еще один плюс – это равномерное распределение нагрузок на стропильную систему. Но есть и недостатки. Не очень рациональное использование площадей

Это особенно важно, если вы соберетесь сделать на чердаке жилую комнату. Большое количество острых углов создает множество «глухих» зон, рационально использовать которые невозможно.

Асимметричная

В этом случае скаты расположены под разными углами. В результате увеличивается рациональная площадь. Но и тут не обошлось без недостатков. Такая двускатная крыша требует более сложных вычислений. Если расчет стропильной системы сделать с ошибкой, то конструкция может не выдержать нагрузок, которые распределяются не равномерно.
Ломаная – это наиболее эффективная конструкция, если вы хотите сделать мансардный этаж. В этом случае стропильные ноги будут «переламываться» на определенном расстоянии от конька. В результате под крышей получится больше свободного пространства, и вся площадь будет использоваться более рационально. В этом случае рассчитать параметры стропил, в том числе и их длину, будет еще сложнее.

Можно рассмотреть и еще более сложные конструкции, например многоуровневые. Такие крыши будут выглядеть очень привлекательно. Но вот сделать расчет, а особенно возвести стропильную систему, в этом случае без помощи профессионалов будет практически невозможно. Поэтому в большинстве случаев ограничиваются тремя, вышеперечисленными вариантами двускатной крыши.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
2. Выше крыша – больше чердачное пространство, а соответственно и полезное
3. Стандартный шаг между стропилами 60 см между осями последних
4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
6. Стропила и опоры допускается наращивать
7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
9. Стропило надёжней держится, если в нём сформировать посадочное место
10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

• болтовые шпильки, заранее зафиксированные в стену
• анкерные болты, закрепляемые непосредственно по месту
• металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

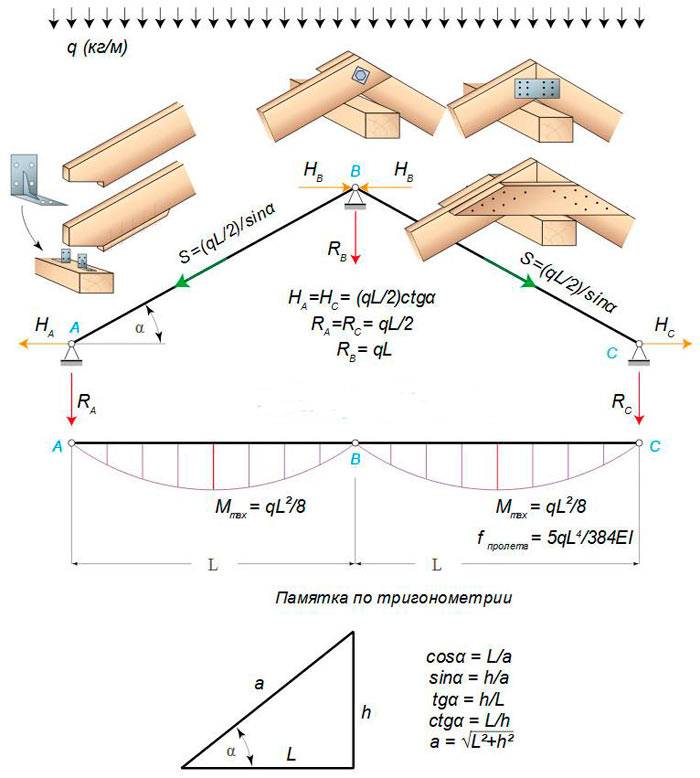

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки

Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу

Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Заключение

Крыша это третий конструктив дома (фундамент, стены, крыша). Этот конструктив осуществляет главную защитно-декоративную обязанность. Крыша оберегает весь дом от внешних климатический факторов и сохраняет тепло в доме. А ещё она создаёт притягательность дома за счёт эстетических объёмов, которые отвечают избранному зодческому образу.

Именно она извлекает и добивается приличного вида дома с однообразной и неинтересной коробкой стен.

Кровля это одна из конструкций крыши. Этот конструктив – финишное покрытие крыши. Её задачи защитно-декоративные.

Все крыши делятся на:

• плоские,
• и скатные.

Как правило, многие застройщики строят дома без проектов. Поэтому рекомендую хотя бы выполнить схему дома. Не только стен и перегородок, но и крыши до начала основного строительства, чтобы итог его в конце не огорчил Вас. Ведь Вы всю оставшуюся жизнь будете жить в доме, который построите сами. И дай Вам бог…
