Стропила своими руками: системы стропил для крыши и их монтаж

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

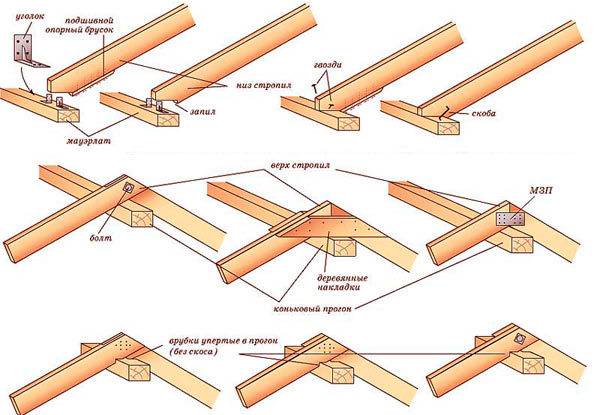

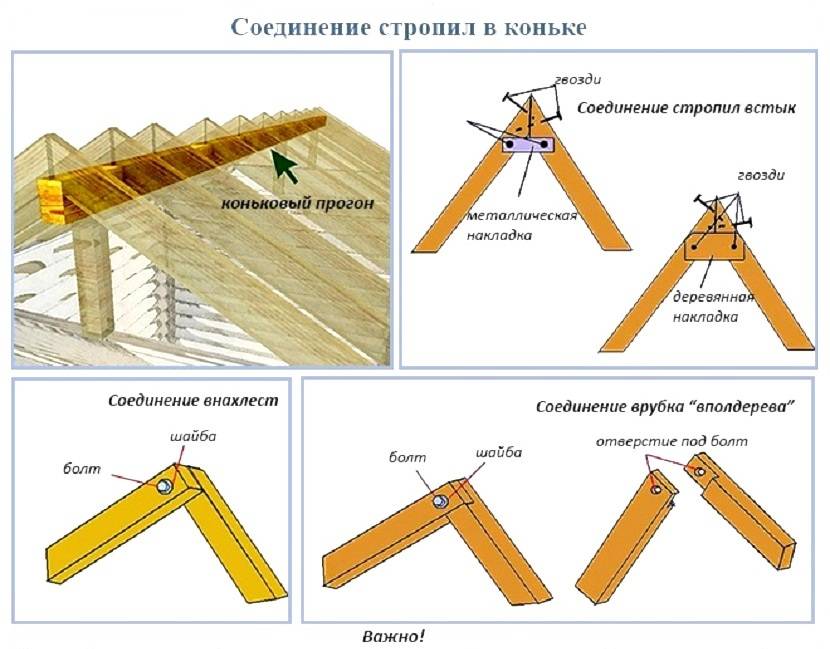

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Как рассчитать угол наклона вальмовой крыши?

В современной практике строительства вальмовых крыш угол уклона граней сильно колеблется, в зависимости от:

климатических условий местности;функциональности чердачного (мансардного) помещения;общего дизайна или архитектурного проекта;личных предпочтений.

В каждой местности своя мода на форму крыши. В Карпатах, например, всегда делали высокие острые крыши, сбрасывающие шапки снега, а в Альпах их делаю более пологими, в Дании делают дополнительные ломаные срезы и т.

п

Но, каким бы ни был выбор, важно помнить о пропорциональности дома и общей нагрузке конструкции. Если дом старый невысокий, то непропорционально большая крыша способна визуально вдавить его в землю и добавить массы на фундамент. На выбор оптимального уклона влияют:

На выбор оптимального уклона влияют:

погодные факторы местности;выбор кровельных материалов;дизайнерское решение;расход стройматериалов.

В регионах с сильными ветрами большая крыша создает «парусность», поэтому уклон вальмовой стропильной системы будет минимальным.

Тут может понадобиться усиление несущей конструкции а выбор кровельных материалов может быть ограничен. Обильные снегопады и затяжные зимы «поднимают» уклон, чтобы шапка снега сползала по сколькой кровле без излишней нагрузки на дом. В местности, где большую часть года – тепло и солнечно, можно ограничиться довольно покатой или симметричной крышей с минимальным нагревом материалов.

Выбор угла уклона в зависимости от кровельных материалов:

штучные материалы (черепица, шифер, сланец) – уклон  минимум 22° градуса;рулонные материалы на покатой стороне крыши – 5°, и на двускатной и вальмовой крыше – от 15°;профнастил и металлочерепица – от 15°;ондулин и мягкая кровля – от 11°;мембранные покрытия от 2 до 5°.

Оптимальные пределы уклона колеблются в пределах 10 – 60°, иногда до 75°.

На сегодня считается, что монтаж вальмовой стропильной системы наиболее трудоемкий, относительно других типов крыш. Но зато он надежнее и эстетичнее, чем простая двухскатная форма кровли.

Виды стропил ↑

stropila-1
stropila-2

Чрезвычайная важность несущей конструкции диктует особый подход к выбору ее вида, материала изготовления и других важных деталей. Все их определяют еще на стадии проектирования конструкции

Стропильные фермы, как правило, изготавливают из древесины либо металла. В редких случаях их выполняют из железобетона.

Металлические фермы поступают на стройплощадку уже готовыми, изготовленными в заводских условиях. Их подымают с помощью крана, после чего закрепляют сваркой.

Изготовление стропил из дерева по способу выполнения более разнообразно:

• они поступают уже готовыми, выполненными в заводских условиях;
• конструкция может собираться также на строительной площадке из отдельных элементов, изготовленных в заводских условиях;
• изготовление стропильной системы прямо на строящемся объекте из элементов, раскроенных на месте.

На заметку
Тем не менее такое решение имеет несомненный плюс – при правильно возведенных стенах, установить каркас не сложнее, чем собрать детский конструктор.

Готовые заводские изделия преимущественно используют в процессе строительства сложных кровель. К примеру, так собирают каркас над эркером. Что же касается быстровозводимых зданий, то при их строительстве фермы поставляют в комплекте.

Если вы решили следовать последнему варианту, изготовить и собрать стропила самостоятельно, прежде нужно изучить всю терминологию, связанную с крышей, чтобы путаница ненароком не привела к непредсказуемым негативным последствиям.

Для стропильной системы оптимальным выбором является качественная древесина хвойных пород

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

• Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.
• Влажность древесины должна составлять не более 2—2,5%.
• Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
• При возведении наслонной системы подойдет и второй сорт материала.
• Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.
• Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг.
• Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
• Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Установка нижних стропильных ног и поперечных балок (затяжек)

• Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
• Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
• Далее, балки перекрытия связываются между собой горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
• Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

Основные правила по технологии монтажа четырехскатной крыши

При сборке вальмовой крыши используют несколько видов стропил – диагональные (накосные), промежуточные (угловые и центровые): рисунок.

При этом брус под диагональные стропила подбирается равный по длине, соответственно свесу крыши. Если она сооружается в местности с частыми сильными ветрами, то их длину можно увеличить до 1м. А между кровельными свесами интервал должен составлять не менее 50-60см.

Важно с особым тщанием производить стыковку центральных стропил с торцевой стороны, конькового бруса и накосных (диагональных) стропил. Только после монтажа диагональных стропил можно переходить к остальным деталям конструкции. Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр

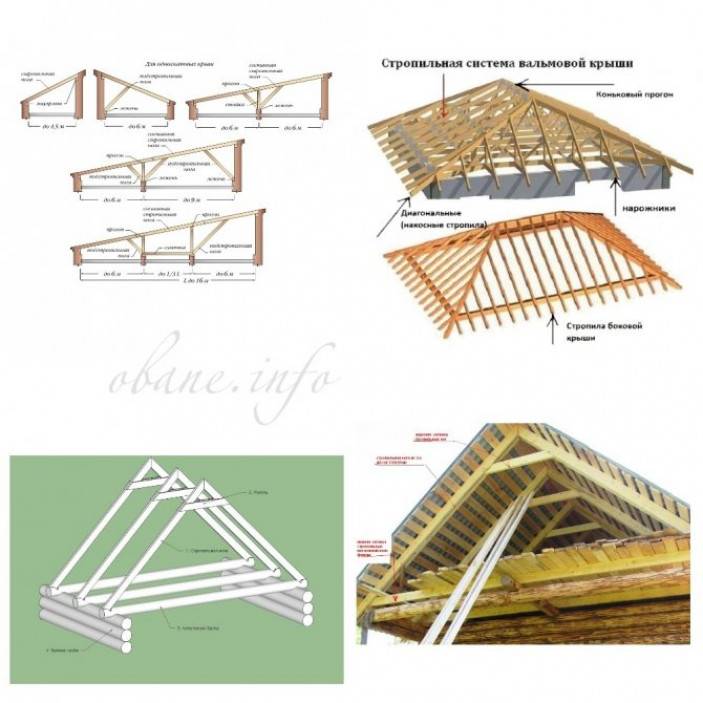

Схема стропильной системы вальмовой крыши:

Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр. Схема стропильной системы вальмовой крыши:

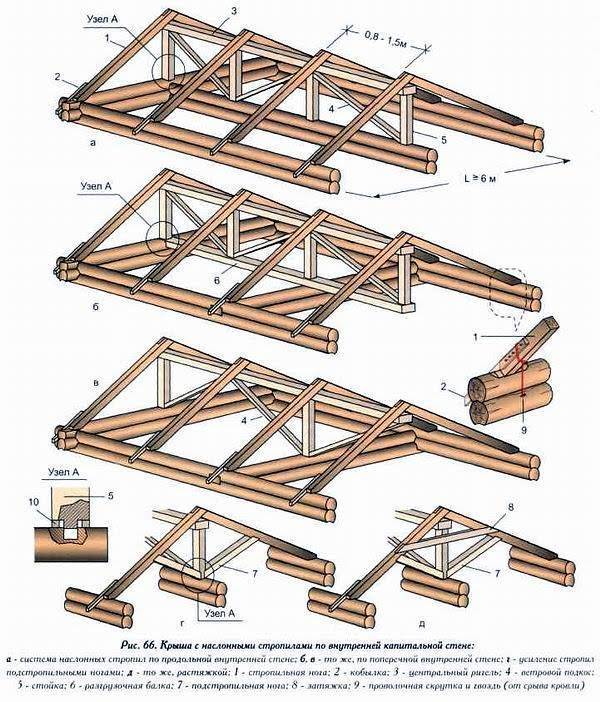

По способу монтажа стропильные элементы делятся на навесные и наслонные.

Каркас крепится на внешние или внутренние стеновые проемы. Наиболее экономичен наслонный тип стропильной системы вальмовой крыши, но он не всегда возможен. Предназначение основных элементов:

1. Лежень – опора всех стоек, и его ставят на основание перекрытия или внутреннюю сторону стенки периметра, и вся конструкция крыши ложится на нижние опоры.

В них врезаться не стоит, чтобы не утратить прочность вальмовой конструкции. Лежень также закрепляется с подгоном древесных подкладок в горизонтальной плоскости конструкции перекрытий, что упрощает монтаж всех опор и прогонов. Однако можно обойтись и без лежня – при монтаже стропильной системы без подкосов, монтируя понизу обвязки  стоек – рисунок:

2. Стойки и подкосы используются для уменьшения линейных размеров стропильной системы, соединяя почти без помощи распорок. Под конёк выводятся все части каркаса, и все элементы как бы поддерживают друг друга, но иногда уместны распорки и ригели.

3. Накосные или диагональные элементы крепятся у вальмового каркаса от нижней опоры стропильной конструкции или в балку, являющуюся ее продолжение. Противоположный конец накосных стропил крепится на другие основания, туда же опираются и нарожники.

4. Нарожники – боковые элементы, примыкающие к стропилам, образующим скос трапециевидной поверхности кровли, и они есть только у вальмовой конструкции. Это укороченные брусья, которые фиксируются непосредственно к накосным стропилам, а второй конец монтируется к нижней опоре.

5. Прогоном называют балку, расположенную относительно нижних опор параллельно, которая придает дополнительной прочности всей стропильной конструкции. Эту балку ставят под  дополнительную опору.

Между нижней опорой и прогонами целесообразно оставлять интервал не более 4,5м. Потребность в прогонах в схеме каркаса подиктована особенностями вальмовой крыши. Они позволяют надежно закрепить прогон на смежную балку.

6. Для дополнительного усиления стропильной конструкции монтируются шпренгели, с учетом интервала пролета.

7. Накосные стропила хорошо подходят для поддержки конструкции при усилении  нагрузки. Они располагаются через стойки по диагонали, смыкаясь через шпренгель.

От грамотного расчета интервала между бревнами и брусом в устройстве стропильной системы вальмовой крыши зависит:

удобство монтажа;безопасность и надежность всей конструкции;эффективное утепление и гидроизоляция кровли;долговечность каркаса крыши.

Грамотная разметка предполагает учет размеров всех элементов стропильной системы и расстояние между ними. Разметку производят максимально точно, отмечая точки фиксации стропил к балкам каркаса. Ключевые точки отмечаются и сверху, и на нижней  обвязке строения – по мауэрлатам, и по брусу конька, где будут укладываться основные стропила.

Дополнительные опорные конструкции дают возможность увеличить участок пролета с помощью стропил наслонного типа, что актуально при монтаже крыш с уклоном до 35-40°. Брус сечением около 50мм используют для стропильной системы, и он способен выдержать нагрузку от всех элементов вальмовой стропильной системы крыши, а также существенные климатические нагрузки.

Процесс пошагового сооружения предлагаем ознакомиться в качестве мастер-класса – вальмовая крыш стропильная система: видео, находящееся в конце статьи.

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

1. Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
2. Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
3. Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
4. Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
5. После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
6. Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

Видео по теме:

Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.

Что это такое?

Стропила — это один из самых важных видов строительных конструкций. Они используются в любой скатной кровле. Система включает наклонные стропильные ножки, вертикальные стойки и подкосы наклонного типа. По мере надобности стропила «связывают» в нижней части горизонтально расположенными балками. Устройство стропильных элементов сильно различается в отдельных случаях; способ «опирания» отличается в зависимости от материала здания.

Каждый конкретный тип стропил имеет свои сильные и слабые стороны. Разница между ними обусловлена в первую очередь способом опирания и тем местом, куда это опирание производится. Непременно смотрят также и на основной материал здания, во многом определяющий выбор подпорок под крышу и их организацию.

На выбор формата также влияют:

• финансовые ограничения;
• предполагаемое использование самого дома и особенно его верхней части (чердака или мансарды, а иногда их отсутствие);
• интенсивность осадков и их распределение по временам года;
• ветровые нагрузки.

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.

4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.

6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

Монтаж стропильной системы по месту установки производится следующим образом:

1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.

2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.

4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.

Ставим стропила

Как установить стропила? В зависимости о величины угла наклона скатов крыши делятся на:

• скатные (угол наклона более 10 °);
• плоские (угол наклона менее 10 °).

В зависимости от размеров крыши, угла наклона ската и толщины брусьев в системе выбирается шаг между стропильными ногами. Минимальное расстояние при креплении стропил к балкам – 70 см.

Специалисты отмечают, что расстояние между ферм зависит и от типа кровельного материала, которые хозяин дома намерен использовать при строительстве дома. Для укладки мягкой кровли берется минимальное расстояние. А для шифера, металлочерепицы и других подобных материалов расстояние может быть и увеличено.

Как правильно поставить стропила, чтобы вся конструкция получилась ровной? Для этого сперва ставится одна пара ног на одном конце крыши, а затем вторая – на другом. Между ними натягивается бечевка, которая выполняет роль направляющей. Она поможет закрепить стропила на одном уровне и равномерно

Важно следить, чтобы в процессе работы бечевка не провисала

Крепление стропил к балкам, как мы уже отмечали выше, делается гвоздями. Мастера советуют делать торцевое соединение, а не внахлест. Между собою компоненты, при помощи которых выполняется монтаж стропильной системы, также крепятся металлическими скобами. Для крепления стропил к балкам используют саморезы. Это считается боле надежным типом крепления.

Следует отметить, что часть стропил на некоторое расстояние выходит за край стены. За счет этого создается выступ, предохраняющий стену от дождя и снега. Стандартная схема крепления стропил к балкам предусматривает минимальную длину такого выступа в 50 см. Выступающая часть крыши может быть и длиннее, в зависимости от потребностей владельцев будущего дома.

Установка пар стропильных ног идет через всю крышу, от одного ее края к другому. Монтаж стропильной системы должен обязательно вестись таким образом, чтобы была возможность вовремя исправить неровности или конструкционные ошибки.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли

Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

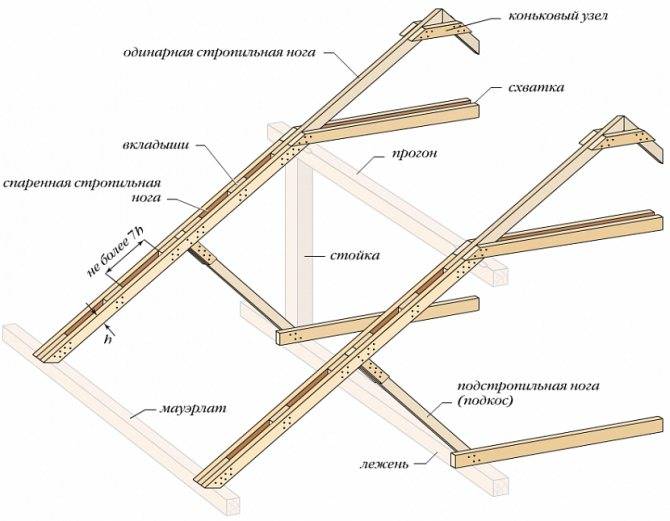

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
