Схемы строения дачных туалетов и их строительство

Основные способы очистки уличного туалета

На сегодняшний день существуют два наиболее популярных и действенных способа очистки выгребных ям частных туалетов – физическое устранение нечистот и обработка при помощи специальных средств. Максимальная эффективность будет гарантирована при комбинированном использовании обоих методов.

Физическое устранение нечистот

К методам физического устранения нечистот из выгребных ям относятся:

• ручная чистка;
• механическая очистка (с помощью фекальных насосов, ассенизационной машины).

Ручная очистка

Несмотря на большую трудоемкость и неприятность такого процесса, данный способ продолжает являться наиболее распространенным среди дачников. Алгоритм работы следующий:

1. Подобрать соответствующую защитную экипировку – одежду, которую потом не жалко будет выбросить, прорезиненные перчатки, резиновые сапоги, защитные очки, респиратор (противогаз). При необходимости работы непосредственно в яме следует подумать о костюме химзащиты или о болотных сапогах и страховке (поясе, с привязанной к нему длинной веревкой).
2. Подготовить инструмент. Многие считают, что лучше всего подойдет ведро. Но использовать ведро с веревкой не всегда удобно. Если для сбора нечистот жидкой консистенции оно подойдет, то вязкую жижу, а тем более заиленные массы, им не вычерпать и никакой кирпич для утяжеления здесь не поможет. Для таких работ лучше всего использовать черпак на длинной палке (можно прибить ведро) и емкость для сбора отходов. Могут пригодиться также штыковая и совковая лопаты. Для загущения консистенции и снижения вони можно использовать опилки или торф.
3. Организовать место для утилизации извлеченных отходов. Как правило, на участке выкапывают компостную яму, в которой смешивают нечистоты с торфом, опилками и землей.
4. Вычерпать фекалии.

После завершения процедуры для устранения неприятного запаха применяют народные методы. Например, забрасывают в яму помидорную ботву, опилки, мяту и другие ароматные травы.

Очистку выгребной ямы вручную желательно проводить ежегодно после завершения дачного сезона, по крайней мере, не реже раза в 2-3 года.

Механическая очистка

Этот вид очистки предполагает откачку фекалий из выгребной ямы с помощью специального оборудования:

• фекальных насосов (использовать дренажные и водные насосы для таких мероприятий нецелесообразно). Их применение теоретически должно обезопасить, упростить и облегчить очистку. Что касается облегчения процесса, то на практике иногда получается наоборот. Это связано с заиливанием фекалий, которые насос не может засасывать, поэтому необходимо подливать в яму воду и с помощью лопаты перемешивать массу до консистенции жижи. Для нечистот следует заранее подготовить закрытую емкость с широким горлом для шланга от насоса. Кроме того, следует учесть, что количество отходов при таком способе увеличится минимум вдвое, и нужно будет решать задачу, как избавляться от зловонной жижи;
• ассенизаторских машин. Этот вариант вполне может стать идеальным решением вопроса – дачник просто заказывает и оплачивает услугу, а все остальное делают специалисты. Ассенизаторы подъезжают на машине к яме, опускают в нее шланг и откачивают содержимое в автоцистерну, после чего увозят и утилизируют. Однако в реалиях не все оказывается так просто. Во-первых, может отсутствовать подъезд к выгребной яме (туалет находится в глубине сада). Во-вторых, дороговизна услуг. Учитывая, что многие дачные туалеты имеют ямы небольшого размера (менее 1 кубометра), а оплата берется не за выкачанный объем, а за количество рейсов, пользоваться услугами ассенизаторов оказывается нерентабельно.

Чтобы облегчить доступ, в деревнях ассенизаторы используют специальные составные шланги, которые позволяют откачивать фекалии из выгребных ям на расстоянии до 50 м от дороги

Что делать?

Если заилилась выгребная яма, возникает вопрос что делать. Вариантов не так и много – чистить, а вот методы чистки могут быть разными в зависимости от типа выгреба и имеющихся финансовых и временных возможностей.

Существует всего 3 варианта, как убрать ил из выгребной ямы: механический, химический и биологический. У каждого метода есть своя специфика использования.

Механический

Этот вариант часто называют методом золотаря. Для его реализации потребуется специальное оборудования – фекальный или дренажный насос, щетка для очистки стенок и дна ямы, резервуар, куда будет производиться откачка и шланг необходимой длины.

Механическую чистку можно проводить, воспользовавшись услугами специалистов, то есть, используя специальные ассенизаторские машины илососы. У данного метода есть существенные преимущества, ил в выгребной яме не только уберут, но и утилизируют, а значит не нужно ломать голову, куда деть откачанные фекальные массы. Данный метод отлично подходит, если заилился септик.

У любого механического способа чистки есть существенные недостатки, среди них:

• Эффект относительно не долговременный, если не использовать профилактические методы, заиливание произойдет вновь.
• Ручную чистку с отскабливанием стен и дна нельзя использовать для пластиковых емкостей.
• От неприятного запаха избавиться не удастся.

Схема механической чистки

Очистка выгребной ямы от ила таким методом состоит из следующих этапов:

• В яму опустить насос (лучше фекальный, так как дренажный может не осилить слишком крупные фракции).
• Протянуть шланг от выгреба к сливному резервуару (яме).
• Когда яма очищена от жидких стоков, проводится механическая чистка дна при помощи щеток и других приспособлений. Главная задача в этом случае – удалить жировой налет.
• Далее твердые частицы удаляют со дна.
• Заливка водой ямы и повторение процедуры откачки.

Химический

Если яма быстро заполняется, то следует прибегнуть к химическому методу, который удастся реализовать собственными руками. Эта методика помогает избавиться не только от проблемы заиливания, но и убирает неприятный запах. Для химической чистки используются:

• Нитраты.
• Аммоний.
• Кислоты.

Порядок работы с химикатами следующий:

• Купить средство, менее опасные нитратные очистители. Отмерять необходимое количество. Узнать сколько именно требуется использовать можно на упаковке.
• Химикат всыпать в яму и закрыть ее.
• Подождать от 3 до 6 часов пока произойдет процесс растворения ила и твердых частиц.
• Откачать жидкие стоки дренажным или фекальным насосом.
• Если в будущем метод очистки ямы будет иной, следует промыть ее чистой водой.

Если нет возможности для вызова ассенизаторов, то данный вариант, что делать, если выгребная яма быстро наполняется, оптимальный. У методики есть существенные преимущества, среди них:

• Возможность чистки в любое время года.
• Сразу удается убрать неприятный запах.
• Доступность химикатов.

Недостатки химического удаления ила:

• Не подходит для пластиковых емкостей, септиков.
• Использовав данную методику один раз, придется ее постоянно повторять.
• Биологический метод, после химического, не будет работать.

Биологический

Это универсальный и безопасный метод, который подходит для любых систем канализации, в том числе для септиков. Перед тем, как почистить выгребную яму от ила бактериями, следует узнать о средствах детальней. Это живые бактерии, которые бывают аэробными и анаэробными. Первые живут без кислорода, вторые только с ним. В процессе своей жизнедеятельности бактерии успешно перерабатывают ил и твердые фекальные массы.

Порядок использования того или иного средства зависит от его типа. В общем виде порядок чистки такой:

• Запуск бактерий в выгребную яму. Некоторые из них уже готовы к использованию, другие нужно растворять или разбавлять. Относительно подготовки препарата можно получить информацию на упаковке средства.
• Засыпать в яму, обычно это можно делать через унитаз. В среднем чистка происходит 3-10 дней.
• После завершения работы бактерий жидкие стоки откачать, причем полученная в результате жидкость не требует утилизации, ее можно использовать, как удобрение.
• Если в будущем планируется использование биологической чистки, в яму стоит сразу же запустить новую партию бактерий.

Такой вариант, как избавиться от ила в выгребной яме, безопасен для окружающей среды, убирает неприятный запах. Но биометод не работает зимой, бактериям нужна температура не ниже +10⁰, данные препараты дороже химикатов.

Устройство, схема, принцип работы

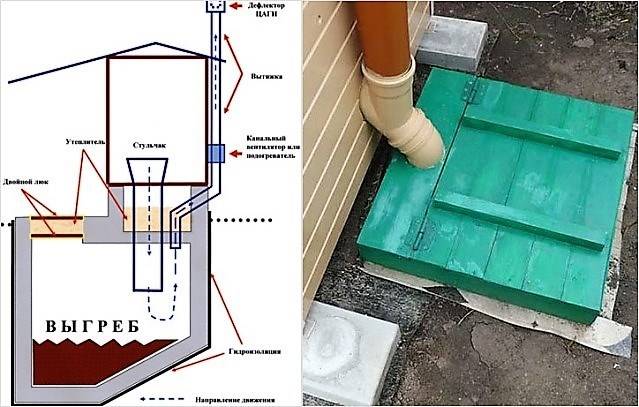

Эффективная система вентиляции канализации в частном доме состоит из двух ключевых блоков:

1. Вентиляционного канала из выгребной ямы или септика.
2. Фановой трубы в доме.

Принцип работы вентиляции с выгребной ямой:

• труба над выгребной ямой работает как приточная система, через неё затягивается воздух в канализацию;
• через фановую трубу дома неприятный запах выводится в воздушное пространство над крышей;
• при сливе отходов, излишки воздушных масс с неприятным запахом выводятся через трубу над ямой;
• вакуум заполняется за счёт фановой трубы.

Для работы такой автономной системы важно, чтобы выгребная яма не переполнялась и вентиляционную трубу не блокировали стоки. Нельзя допускать засорения канала над септиком и фановой трубы. В целях профилактики в системе стоит обустраивать ревизионные отсеки и смотровые ямы

Они помогут устранить засор, провести ремонт и восстановить работу вентиляции в случае необходимости

В целях профилактики в системе стоит обустраивать ревизионные отсеки и смотровые ямы. Они помогут устранить засор, провести ремонт и восстановить работу вентиляции в случае необходимости.

Уличный туалет на даче у многих ассоциируется с неприятным запахом, грязью и опасностью. Но современные дачники, стремятся сделать из такого туалета максимально комфортное и безопасное место.

Конструкция представляет собой небольшую кабинку, деревянную или кирпичную, внутри расположен унитаз или сиденье. Под кабинкой – выгребная яма, именно она, вернее, скопление отходов в ней, являются причинами неприятного запаха. В процессе разложения человеческие отходы выделяют дурно пахнущий газ – метан, который, к тому же, еще и опасен для здоровья – при посещении туалета человек может потерять сознание.

Пары метана проникают в дерево и разрушают его, в результате портятся деревянные перекрытия и присутствует риск обвала конструкции. Отсюда вывод: необходимо предотвратить скопление газов и обеспечить их свободный выход. Для этого и нужна вентиляция в уличном туалете.

Материалы для внешней постройки

В случае со второй частью дачного туалета, внешней постройки, выбор уже более большой, ведь больших нагрузок от окружающей среды нет, только влажность и осадки. Для защиты от этого будет достаточно сделать крышу такой постройки из более прочных материалов, а дальше желания хозяина дома уже ничем не ограничиваются. Самые популярные варианты это:

Именно деревянные туалеты сличаются классическими. Сегодня такие строения вы можете приобрести даже в готовом виде, в специальных мастерских или строительных магазинах.

• Пластик.

Здесь доступно два варианта. Это могут быть как обычные био-туалеты, которые вы в готовом виде можете приобрести в строительных магазинах, так и постройки из пластиковых панелей. В последнее время они стали очень популярными.

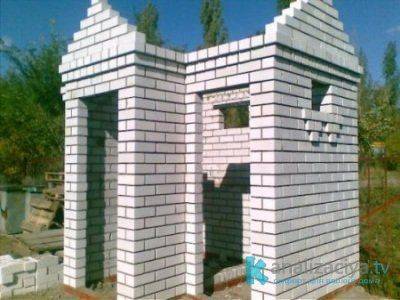

Если после строительства дома, осталось немного кирпича, отличным вариантом его применения станет возведение дачного туалета. Такая постройка не только прослужит очень долго, но и будет даже украшать ваш участок.Этот список можно продолжить и дальше. Умельцы могут соорудить любую часть дачного туалета буквально из подручных материалов, но в независимости от вашего выбора, вам всегда придется следовать определенным рекомендациям по строительству дома.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

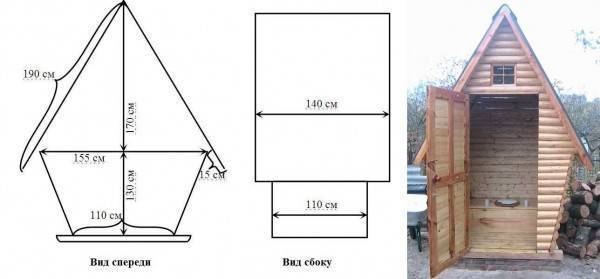

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

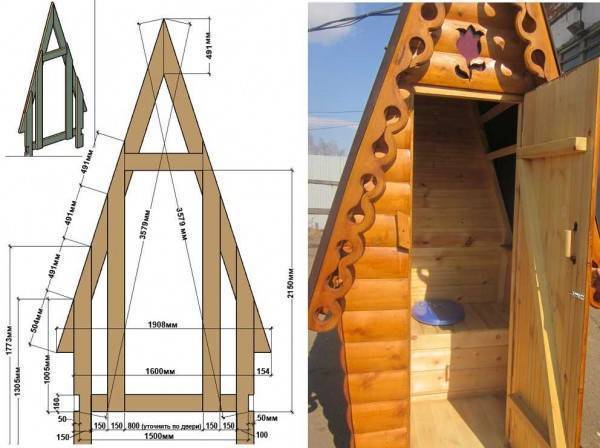

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

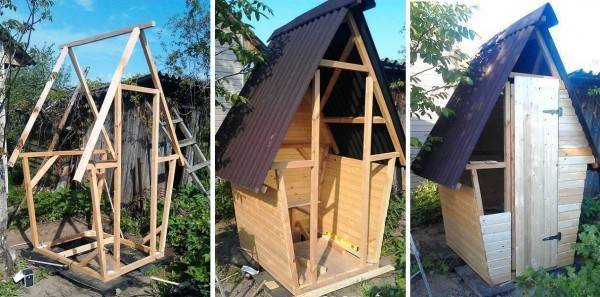

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой

Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

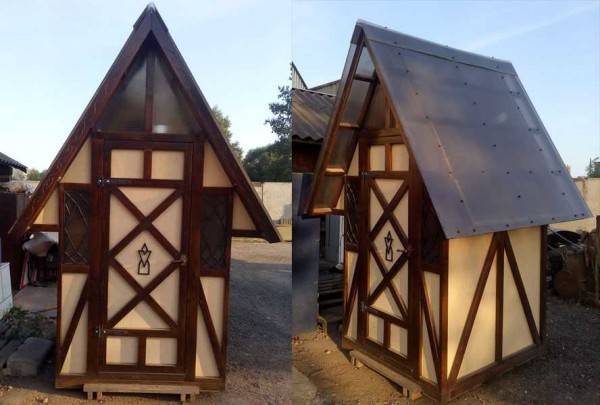

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

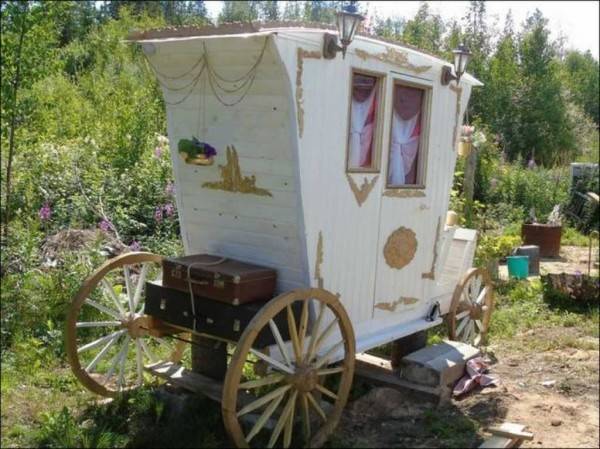

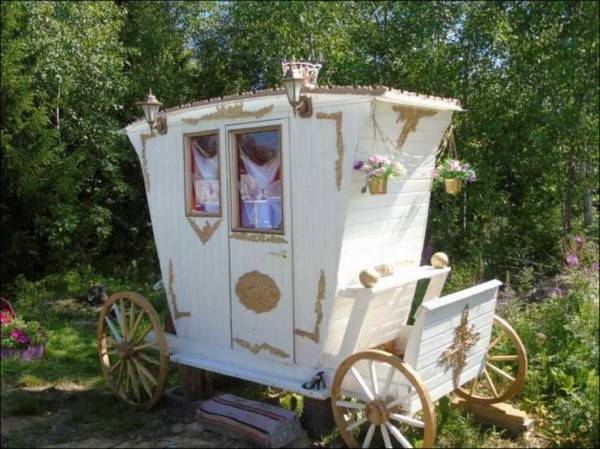

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

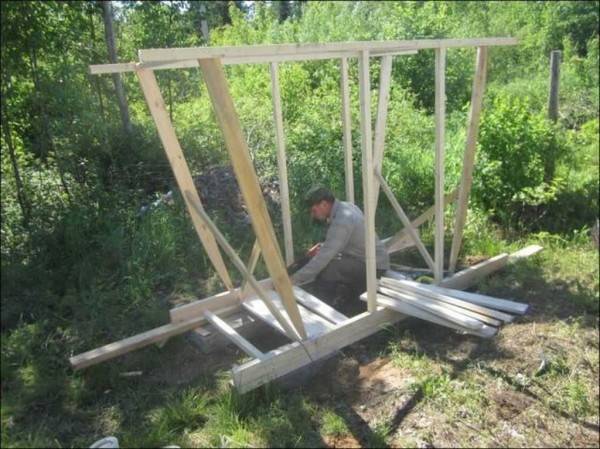

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам. На подиуме устанавливают биотуалет

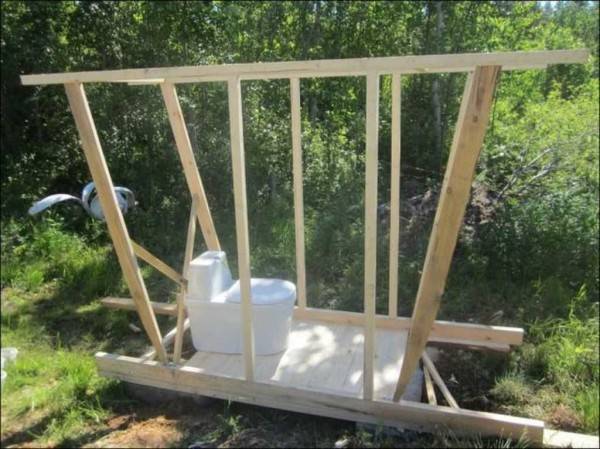

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

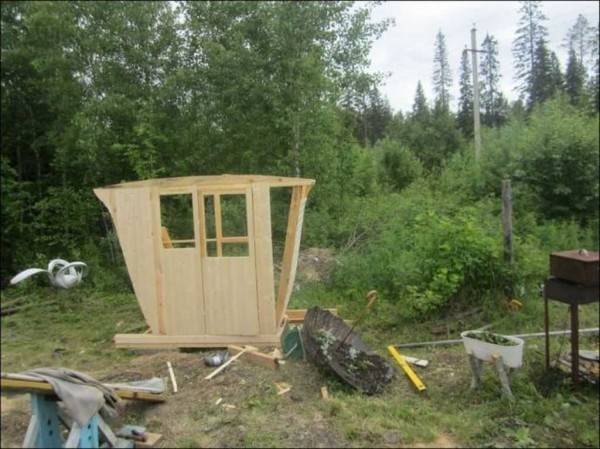

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

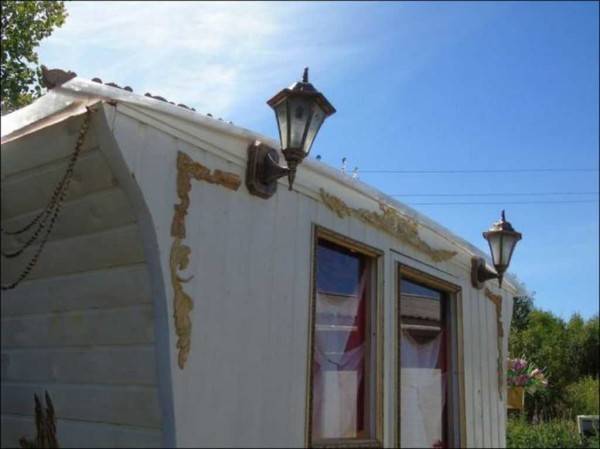

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

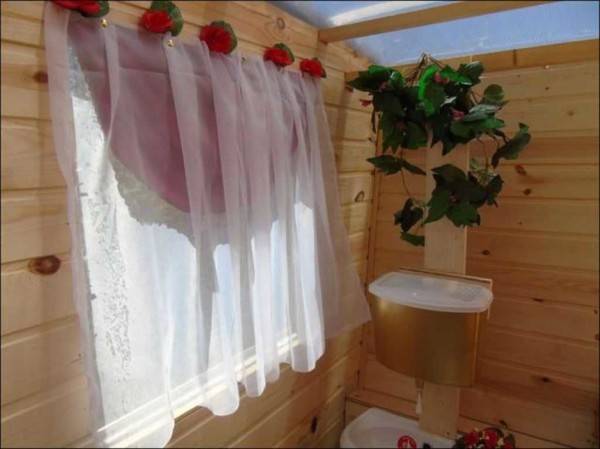

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Конструкции уличных туалетов

По способу утилизации нечистот эти сооружения делят на три типа:

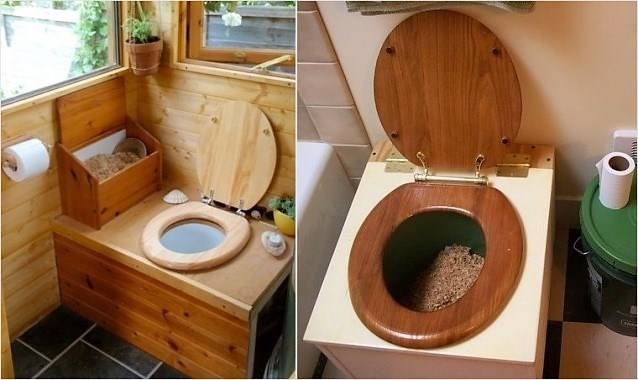

• Пудр-клозеты;
• Туалеты с выгребной ямой (септиком);
• Ватерклозеты.

Первый вид уличного туалета прост в обустройстве и эксплуатации. Его основная часть – сидение (стульчак), под которым установлена извлекаемая емкость. После каждого посещения в нее совком насыпают торфяную смесь, которая поглощает жидкость и неприятные запахи.

Существенный недостаток данной конструкции – небольшая емкость ведра. Для тех, кто редко посещает дачу, пудр-клозет оптимален. Если же вы планируете проводить на своем участке выходные дни или ваша семья насчитывает более трех человек, то придется часто опорожнять контейнер.

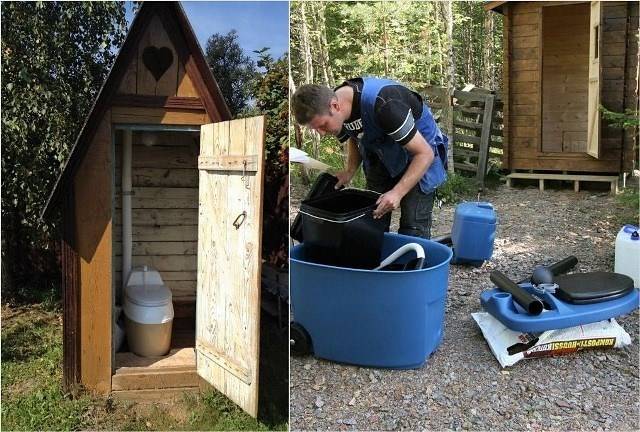

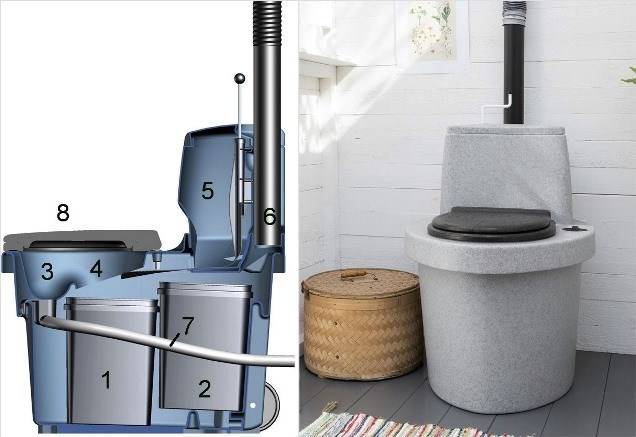

Усовершенствованный вариант пудр-клозета – торфяной биотуалет, предлагаемый сегодня на рынке. Он состоит из пластикового корпуса, внутри которого размещается одна или две емкости. Сверху устанавливается бачок с торфяной смесью и дозатором.

Для устранения неприятного запаха конструкция снабжается вытяжной трубой, выводимой на крышу кабинки. Опорожнять контейнеры в таком туалете приходится не чаще одного раза в неделю. Это достигается благодаря разделению жидкой и твердой фракции отходов.

Жидкость при пользовании биотуалетом поступает в воронку, размещенную в передней части корпуса и отводится по трубке в грунт или пластиковую емкость, расположенную на улице. Плотные фракции нечистот накапливаются во внутреннем контейнере.

Несмотря на преимущества торфяного туалета перед классическим пудр-клозетом (преобразование отходов в удобрение, хорошая вентиляция и увеличенный срок пользования) многие дачники выбирают вариант с выгребной ямой (септиком). Ее устройство обходится дешевле покупки «продвинутого» биотуалета, а периодичность очистки составляет 1-2 раза в год.

При этом следует помнить о двух серьезных проблемах, которые выгреб может преподнести своим владельцам при неправильном строительстве:

• Заражение почвы болезнетворными бактериями;
• Неприятный запах.

Недостаточно просто выкопать большую яму в земле и поставить над ней клозетную будку. Емкость с нечистотами должна быть надежно изолирована от грунта. Лучше всего для этой цели подходит бетонный резервуар, обработанный гидроизолирующей пропиткой.

Второе условие – внесение в выгребную яму специальных бактерий. Они быстро разлагают нечистоты, обеззараживают их и устраняют запах. Сухие концентраты бактерий для септиков и выгребных ям сегодня можно купить в любом хозяйственном супермаркете.

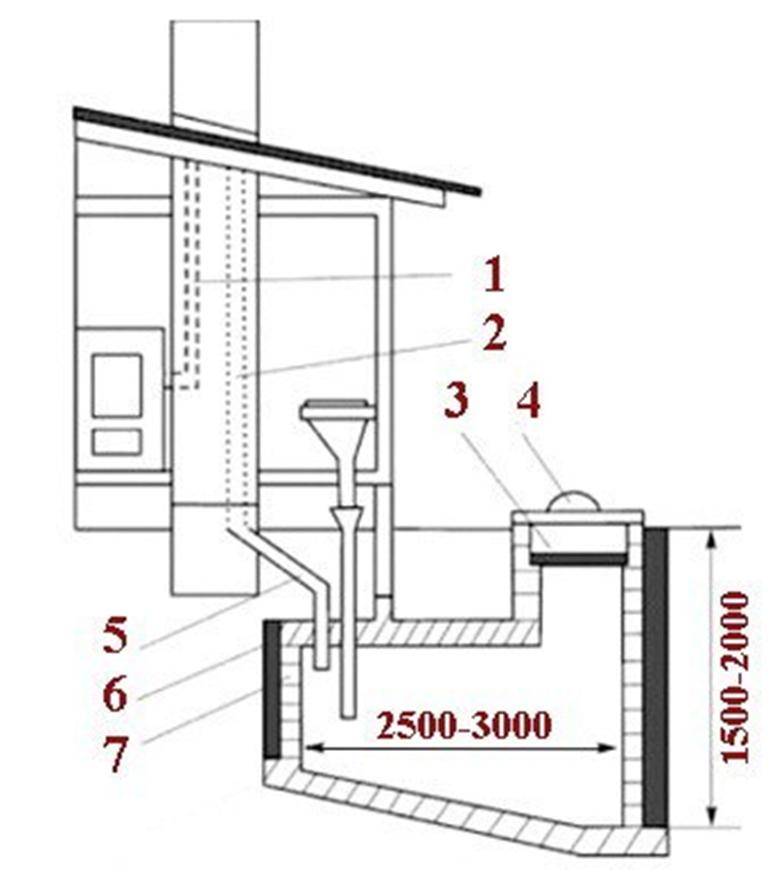

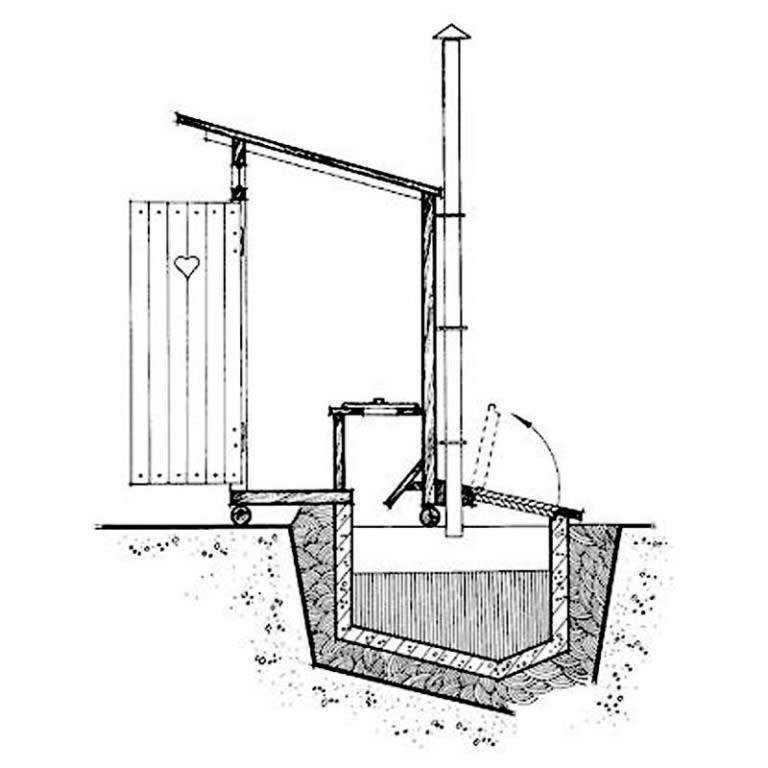

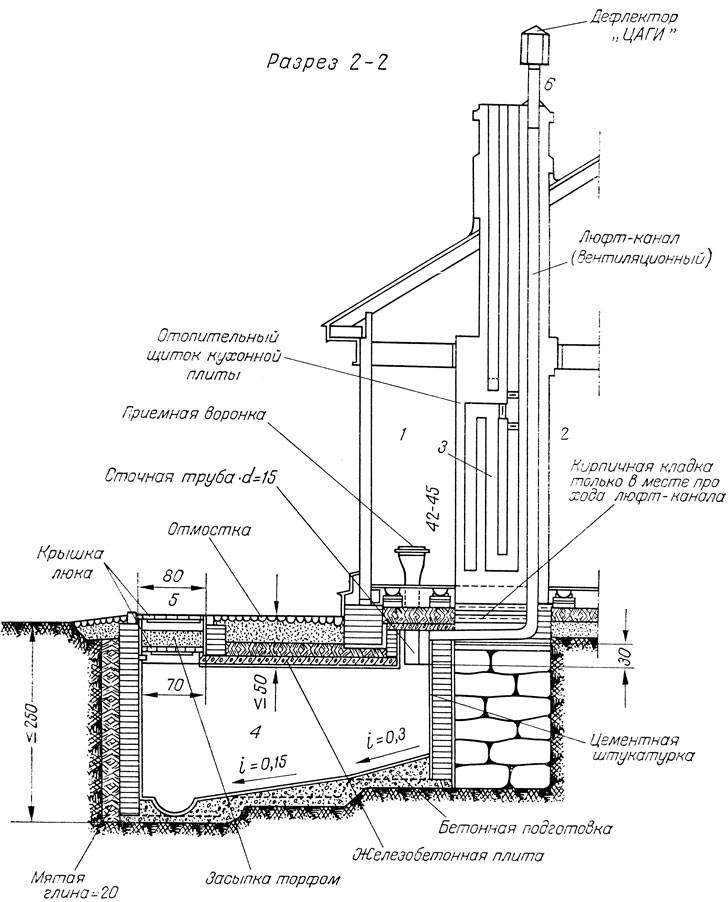

Конструкцию люфт-клозета (воздушного туалета) нельзя назвать слишком сложной. Его основная часть – бетонированная яма с отверстием. На ней устанавливается будка. Для исключения неприятного запаха на ее задней стенке размещается вытяжная труба. Ее нижний конец находится в яме, а верхний возвышается над крышей. Из-за перепада высоты образуется тяга. Воздух из кабинки всасывается в яму и по трубе выбрасывается в атмосферу.

Еще один популярный вариант туалета для дачи – ватерклозет. Его основная часть — всем хорошо знакомый унитаз со сливным бачком. В нем находится водяной замок, исключающий возможность выхода запаха из ямы в кабинку. К сожалению, без отопления пользоваться такой системой невозможно, поскольку в зимнее время вода в унитазе и бачке замерзает. Поэтому данная конструкция рассчитана на теплый сезон.

С наступлением теплых дней емкость на крыше будки наполняют водой. Отводной канал подключают к септику через тройник, снабженный вертикальной вентиляционной трубой.

Строительство туалетного домика

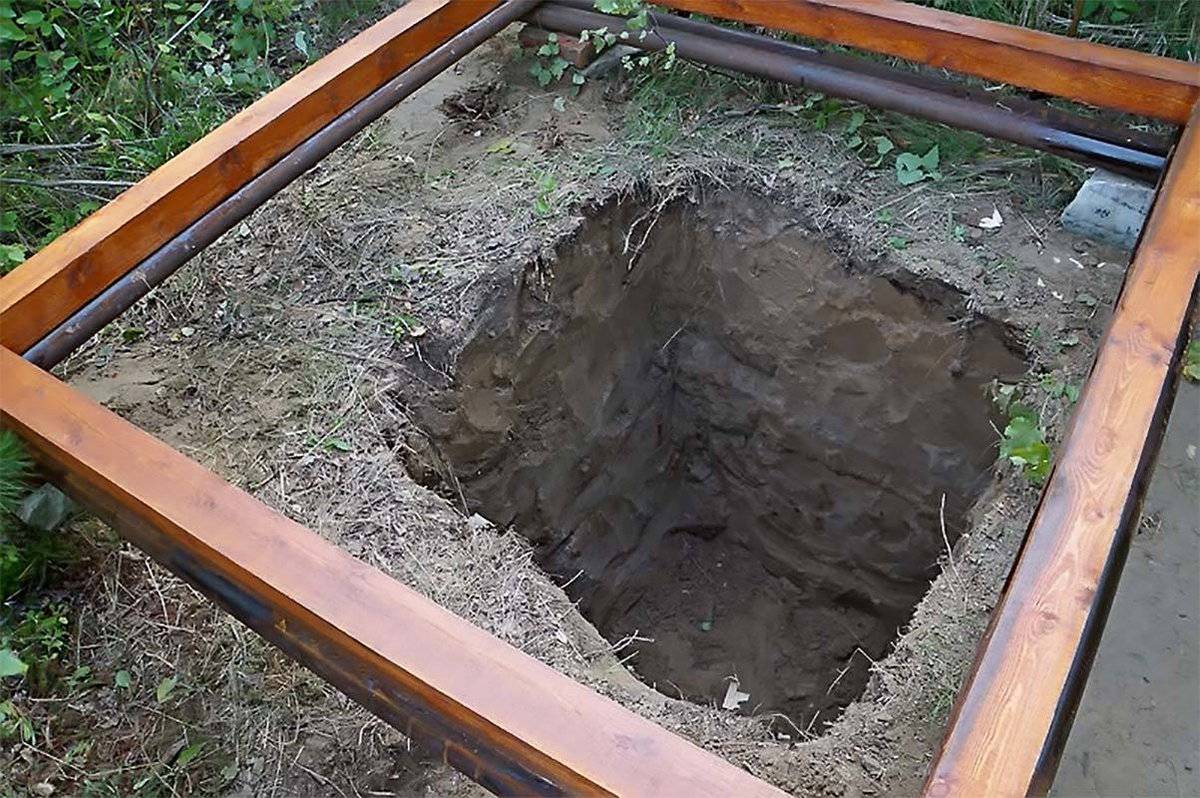

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

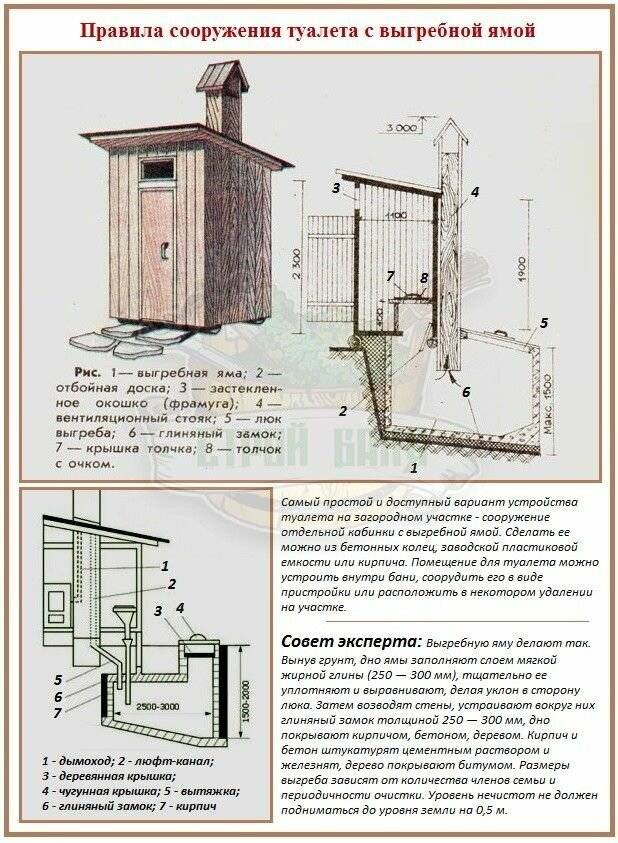

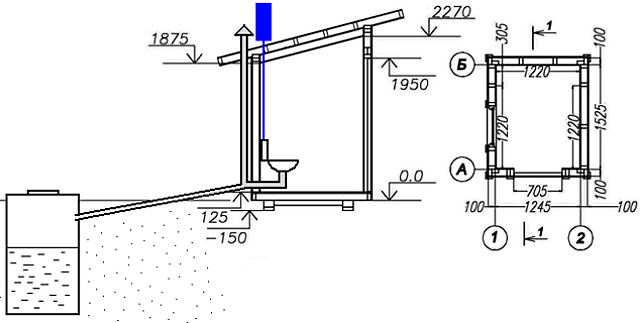

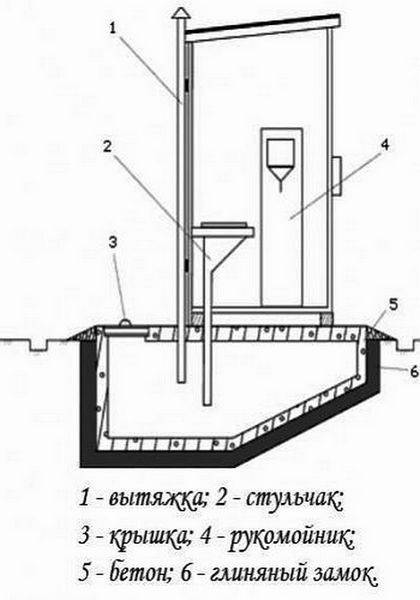

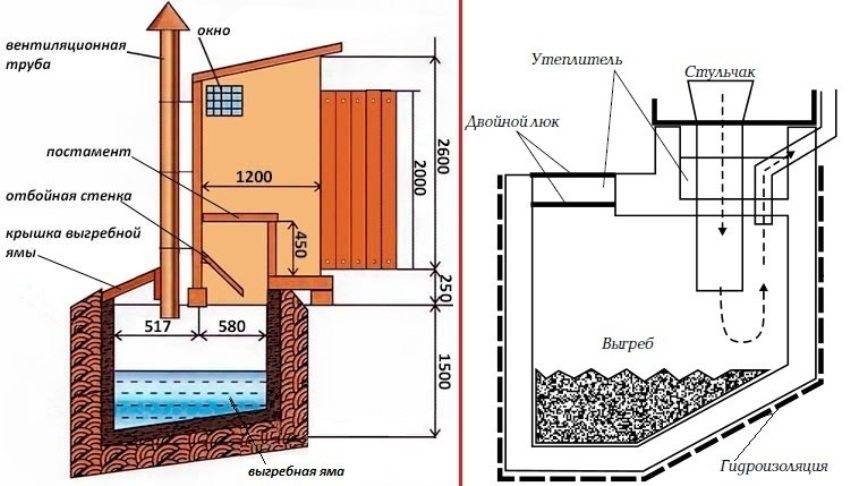

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

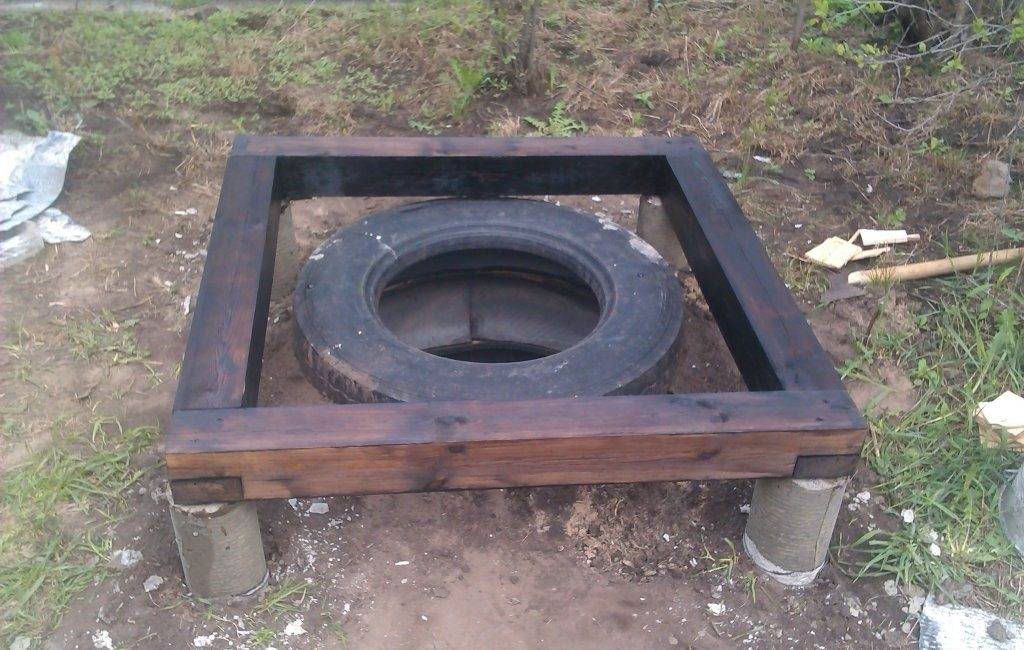

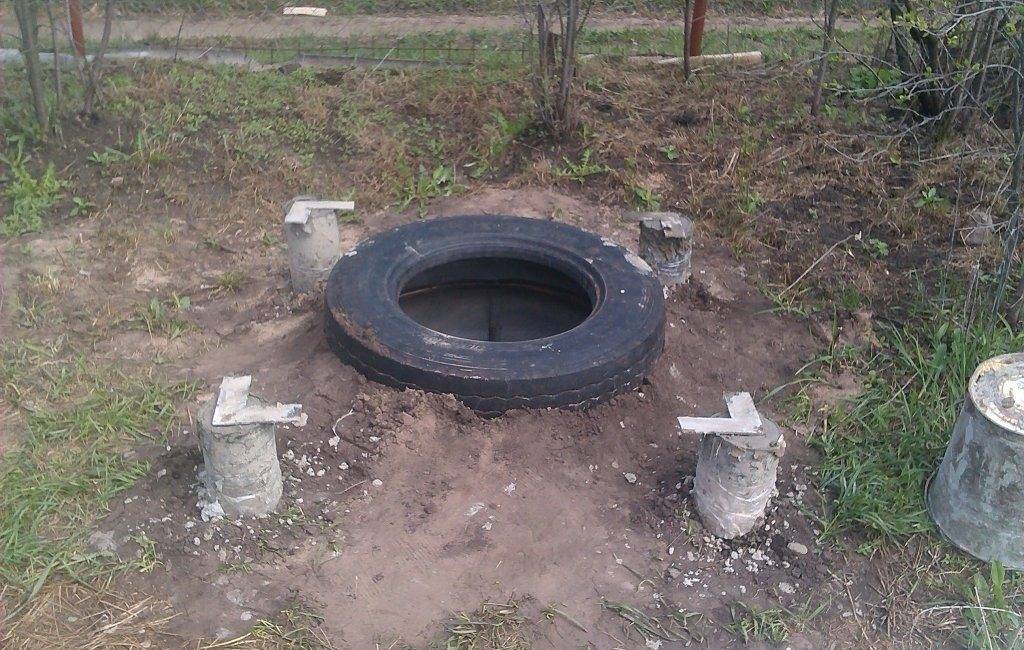

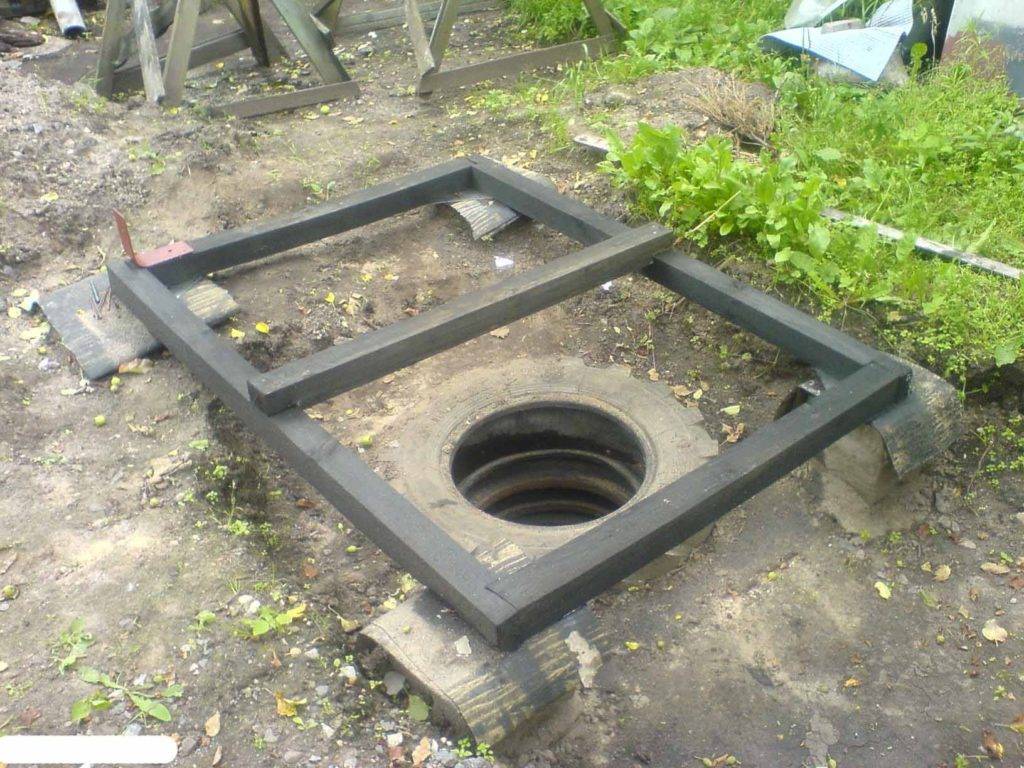

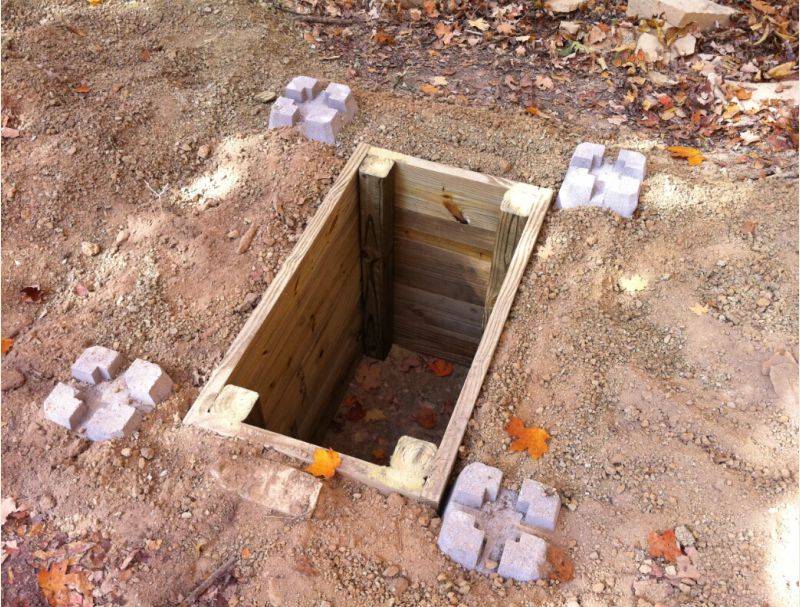

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

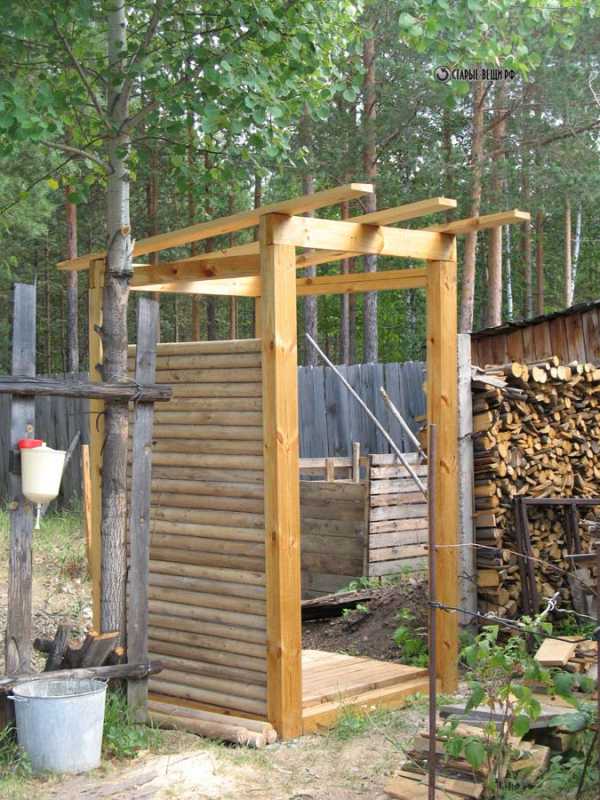

Возведение деревянного каркаса для туалета

• Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
• Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
• На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
• Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

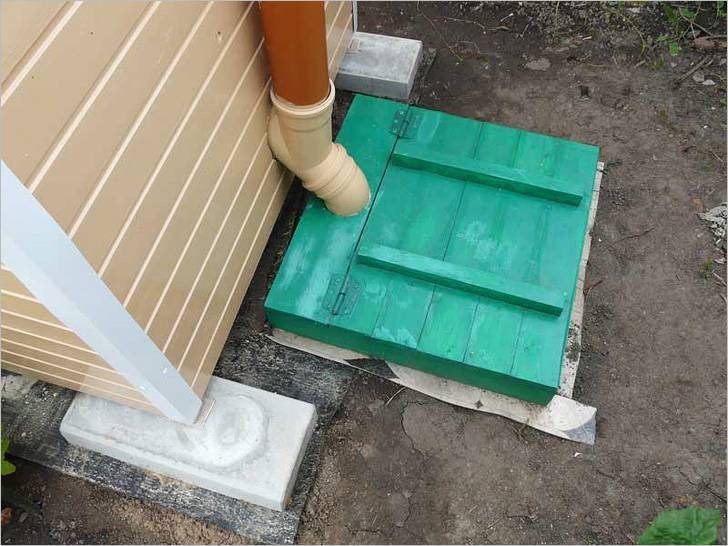

Туалет на даче без запаха

Неприятный запах от дачного туалета с выгребной ямой может распространяться по трем причинам:

• негерметичная накопительная емкость;
• запах стоков из отверстия стульчака;
• плохая вентиляция кабинки.

Источники запаха в самом туалете блокируют стандартными способами ватерклозета: смыв и гидрозатвор унитаза. Конечно, накопительная ёмкость будет наполняться быстрее, но это плата за комфорт.

В качестве накопительной емкости могут использоваться разные конструкции и материалы:

• Яма из кирпича. Достоинство — любая форма и объем. Недостаток — высокая стоимость и трудоемкость, гигроскопичность материала. Необходима двойная гидроизоляция дна и стенок, иначе стоки будут просачиваться наружу или грунтовые воды внутрь.
• Металлическая емкость. Два варианта: изготовить своими руками, купить бывшую в употреблении.
• Пластиковая емкость. В продаже есть уже готовые к установке накопительные емкости для септиков и выгребных ям. Также популярна переделка «еврокубов» для сбора стоков.

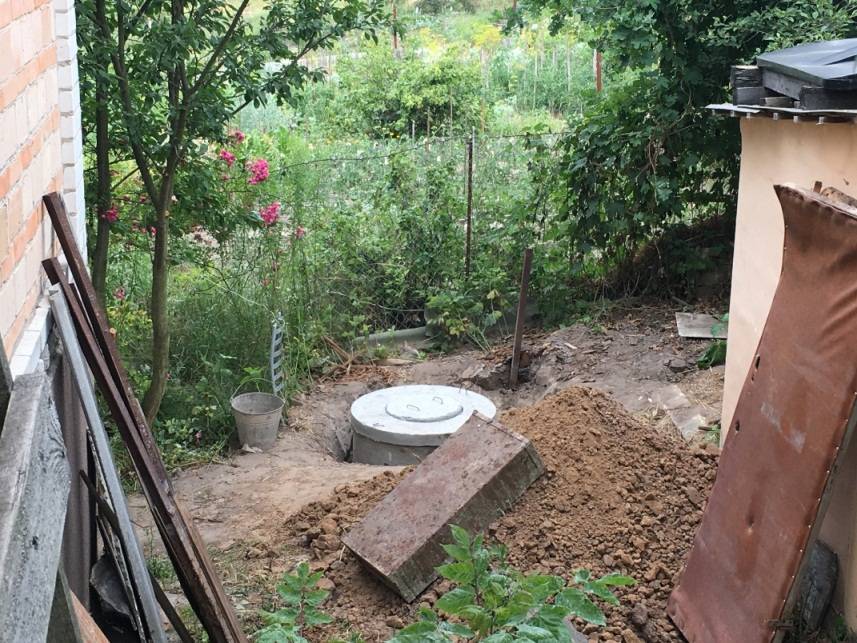

• Бетонный колодец. Есть два способа изготовления: заливка монолитной железобетонной конструкции, сборка из стандартных колодезных колец. Второй вариант конструкции проще и быстрее в изготовлении.

Герметичность ямы необходима не только для того, чтобы она не пахла. Сброс нечистот в грунт приравнивается к умышленной порче земли, что подпадает под действие КоАП РФ, Земельного кодекса и закона «Об охране окружающей среды».
