Что это такое, и где ее применяют?
Технология изготовления труб с гофрированной поверхностью была освоена в Японии. В конце XX в. методика была адаптирована для трубопроводов. Гофротрубы изготавливаются из нержавеющей стали (отожженной либо неотожженной), отличаются качественными эксплуатационными характеристиками (прочность, пластичность).
В России стальные гофрированные изделия применяются в областях народного хозяйства, жилого и промышленного строительства, при создании бытового оборудования, подводки горячей и холодной воды. Гофротрубы используются при ремонтных работах по замене вышедших из строя водопроводных систем.
Прочность и износостойкость позволяют использовать трубы для прокладки в штробах в бетоне, для проводки за защитными и отделочными панелями. Гибкость изделий позволяет применять трубы при монтаже трасс сложных конфигураций.
Гофротрубы подходят для подогрева полов и создания стеновых панелей с утеплением. Гофрированная поверхность позволяет компенсировать линейные сжатия трубопровода и сгладить расширение сырья при смене температурных режимов. Устойчивость к повышенному давлению и вибрациям позволяет применять гофроизделия вместо металлопластиковых и полимерных.
Продукция выпускается со стандартным сечением, диаметр которых может быть от 8 до 15 мм. Производятся изделия и с нестандартными конфигурациями сечений:
Квадратное сечение используется при прокладке тоннелей и сложных конструкций водоотведения.
Трубы-арки большого диаметра применяются при создании пропускных тоннелей под железнодорожными путями и развилками автотрасс.
Грушевидные конфигурации сечений оптимальны для водопропускных трубопроводов.
Сечение в форме вертикального эллипса используется для формирования тонелей канализационных систем, водопропускных ходов.
Сечение арочной конфигурации применяется для создания мостовых сооружений и тоннелей.
Сечение в виде горизонтального эллипса оптимально для водонапорных систем.
Трубы с низким профилем применяются при строительстве железнодорожных путей, тоннелей и т.д.
Гофротрубы большого диаметра, имеющие округлое сечение, используются в создании водопропускных систем. Компактные аналоги оптимальны при возведении частных жилых домов.
Стояки в квартирах относятся к общему имуществу дома
В редакцию обратился читатель с вопросом: какой ремонт в квартире делается в счет квартплаты, а какой – за отдельную плату?
Если ответить на него коротко, то, согласно Правилам содержания общего имущества в многоквартирном доме (постановление правительства Российской Федерации № 491 от 13 августа 2006 года), содержание всех элементов квартиры, которые не относятся к общему имуществу дома, лежит на плечах собственника.
В частности, пункт 5 Правил гласит: «В состав общего имущества включаются внутридомовые инженерные системы холодного и горячего водоснабжения и газоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях».
Из этого можно сделать вывод, что стояки в квартирах относятся к общему имуществу и ремонтируются за счет обслуживающей организации.
Кстати, все эти вопросы регулируются договором управления, заключенным между собственниками многоквартирного дома и обслуживающей организацией. Эти документы можно посмотреть на сайте администрации города. Конечно, в каждом конкретном доме могут быть свои нюансы, но в целом такие договоры базируются на жилищном законодательстве и, в частности, на постановлении правительства №491.
Например, пунктом 5.5 договора управления, который заключает со своими клиентами ООО «Комплекс», оговаривается: «Работы по проведению ремонта в Помещении Заказчика, а также иные услуги, связанные с обслуживанием и ремонтом имущества Заказчика и внутренних сетей Помещения Заказчика (не являющихся общим имуществом дома), не входят в стоимость услуг, указанных в настоящем Договоре».
К договору прикладываются перечень работ по содержанию общего имущества многоквартирного дома и перечень платных услуг по ремонту помещений, ремонту и замене внутриквартирного оборудования и установочных изделий. Их невозможно привести в газете, так как они очень объемны.
Но вот, скажем, какие, в частности, сантехнические работы ООО «Комплекс» предлагает проводить в квартирах за плату: смена и установка сантехприборов; смена радиаторных блоков; смена, ремонт кранов, смесителей; установка полотенцесушителей; устранение засоров сантехнических приборов, канализации; смена отдельных участков стальных трубопроводов отопления, холодного, горячего водоснабжения.
Под вышеизложенным можно подвести такую черту. В счет квартплаты содержится общее имущество дома. В квартирах к общему имуществу относятся стояки. Следовательно, если у вас, к примеру, потек стояк, вы вправе потребовать устранить течь без какой-либо оплаты. Правда, если он совсем прохудился, то решение о его замене придется принимать на общем собрании собственников, так как расходы на эти работы придется учесть в тарифе на содержание и ремонт жилья следующего года.
Источник
Условия эксплуатации водопроводов
Условия эксплуатации окажут наибольшее влияние на выбор труб для водоснабжения: их технические характеристики нам предстоит подбирать в зависимости от максимальных температуры и давления в водопроводе. В каждом из трех сценариев эти условия будут заметно различаться.
ХВС
На холодном водоснабжении, вне зависимости от его источника, температура воды в течение года меняется незначительно:
- Зимой она опускается до 8-10 градусов;
- Летом вода в трубах может прогреться до 15-20°С.
Температура холодной воды незначительно меняется в течение года
Давление в системе ХВС достаточно стабильно и обычно держится в пределах 1,5 — 4,5 кгс/см2. Гидроудары крайне маловероятны: система холодного водоснабжения — тупиковая, без циркуляции, поэтому при ее быстром заполнении воздух в трубах сыграет роль демпфера и не допустит скачка давления.
Типичное давление в системе холодного водоснабжения
Автономная подача ГВС
Источником тепла в такой системе могут являться проточные или накопительные электрические водонагреватели, газовые колонки и проточные теплообменники двухконтурных котлов, а также бойлеры косвенного нагрева, подключенные к одноконтурным котлам любого типа.
При любом способе нагрева выполняются два условия:
- Температура воды полностью подконтрольна владельцу. Просто потому, что абсолютно любое современное нагревательное оборудование комплектуется термостатами;
- Давление в системе ГВС в точности равно давлению в системе холодного водоснабжения. Гидроудары опять-таки невозможны в принципе.
Автономное горячее водоснабжение: давление равно давлению в системе ХВС
Централизованная подача ГВС
Она реализуется прямой подачей потребителю технической горячей воды из подающей или обратной ниток теплотрассы. Вода подается через врезки в элеваторный узел между входными задвижками или кранами с одной стороны и водоструйным элеватором с другой. В сильные холода, когда температура воды на подаче превышает 75 — 80 градусов, ГВС вручную переключается на обратку, в прочее время запитано с подачи.
Элеваторный узел с врезками горячего водоснабжения
График температур подачи и обратки теплотрассы в зависимости от погодных условий
Штатные параметры ГВС в доме с централизованным горячим водоснабжением должны укладываться в следующие границы:
| Параметр | Значение |
| Температура | 60 — 75°С |
| Давление | 3 — 7 кгс/см2 |
Однако существует ряд форс-мажорных ситуаций, в которых эти значения могут быть сильно превышены.
Мгновенная остановка циркуляции воды в теплотрассе или системе ГВС с рециркуляцией (из-за быстро перекрытого шарового крана или неисправности задвижки — падения ее щечек) приведет к гидроудару. На доли секунды давление на фронте потока может вырасти до 30-40 атмосфер;
Остановка циркуляции в замкнутом контуре приводит к гидроудару
Если забывчивый слесарь не переключит ГВС с подачи на обратку при похолодании, в водопровод продолжит поступать вода с температурой выше точки кипения (вплоть до максимальных +150°С);
При падении давления перегретая вода мгновенно закипает
Весной теплотрассы и системы отопления проходят испытания на температуру: теплоноситель разогревается до максимальных предусмотренных температурным графиком значений. Горячее водоснабжение на время испытаний должно отключаться. Если это по какой-то причине (человеческий фактор, выход из строя запорной арматуры) не сделано вовремя, в систему ГВС опять-таки пойдет перегретая вода.
Виды материалов для стояка
Существуют требования, которые касаются срока службы трубных изделий, изготовленных из разных материалов. Они указаны в СП 30.13330.2012. В этом документе четко обозначено, что трубы, устанавливаемые в систему горячего водоснабжения, должны прослужить не меньше 25 лет. В водопроводе холодной воды – не менее 50 лет.
Используемые ранее стальные изделия служили намного меньше. В ведомственных строительных нормах представлены данные о каждой разновидности труб в плане их долгосрочной эксплуатации.
| Вид трубы | Срок службы в системе холодного водоснабжения, лет | Срок службы в системе горячего водоснабжения, лет |
| Стальная газопроводная | 15 | 10 |
| Оцинкованная | 30 | 20 |
Практика показывает, что в водопроводе холодной воды стальные трубы служат намного меньше заявленного срока. Причина – конденсат, который образуется на внешней поверхности. Он является катализатором процесса коррозии металлов.
Сегодня все чаще стояки возводят из пластиковых труб. Но при выборе последних необходимо учитывать их прочностные характеристики. Для холодного водоснабжения можно использовать полипропиленовые трубы марки PN10, для горячего не менее PN20. Металлопластиковые модели можно использовать без ограничений.
Замена стояков. Кто должен их менять?
Современный человек привык к комфорту. Значительно облегчает и делает жизнь удобнее целый комплекс коммуникаций — отопление, газоснабжение, холодное и горячее водоснабжение. Всё это привычно для жителей многоэтажных домов и поэтому воспринимается, как должное.
Кто отвечает за состояние труб в квартире Категория: Горячая линия Распечатать Мы живем в приватизированной квартире в многоквартирном доме. Недавно в квартире лопнула труба между стояком и трубой, которая идет на кран, и вода залила соседей этажом ниже. Слесарь из жэка, которого мы вызвали, составил акт о затоплении. Соседи снизу теперь собираются предъявлять нам претензии. В жэке говорят, что если жилье приватизировано, то за все трубы в квартире отвечает хозяин. Но я слышала, что есть закон, в котором указано, что за стояки и трубы до шаровых кранов отвечает жэк.
Кто должен менять канализационный стояк в Украине? В туалете необходима замена стояков горячей и холодной воды в виду вероятного скорого затопления квартиры снизу. Есть конструктивная особенность замены — необходимо новые трубы врезать в квартирах сверху и снизу. Другого технического решения замены нет. Квартира снизу была приобретена физическим лицом путем покупки и в настоящее время в ней расположена аптека разветвленной аптечной сети.
Что такое? Кто обслуживает стояк в квартире? При возникновении различных спорных вопросов с представителями обслуживающих организаций жителям многоквартирных жилых благоустроенных домов очень часто приходится сначала самим вникать в суть вещей, а затем с жилищным кодексом и стопкой другой нормативно-технической документации в руках доказывать упрямым коммунальщикам свою правоту. Например, что такое стояк в квартире? Чей стояк?
ВИДЕО ПО ТЕМЕ: Меняем радиаторы отопления в квартире и стояки водоснабжения.
Источник
Трубы из пластика
Пластиковый стояк отопления у многих вызывает недоверие. Нам кажется, что пластик не выдерживает высокие температуры, не справиться с давлением в городской системе, однако это совсем не так. Среди трубопроводов из полимерных материалов для монтажа систем отопления подходят два:
- Металлопластик,
- Полипропилен.
Металлопластиковый стояк выдерживает достаточную температуру и давление, он не требует обязательного крепления к стене, соединения с помощью фитингов надежны. Однако все же при перепадах температуры остается вероятность ослабления соединений, поэтому их периодически нужно проверять.
Полипропиленовый материал позволяет сваривать части трубопровода, поэтому он лишен недостатка металлопластика. Армированный полипропилен, который применяется для монтажа отопительных систем, в состоянии выдержать температуры и давление даже городских отопительных сетей, однако этот материал при нагревании деформируется. Деформация заключается в изгибании трубы. Если его оставить без внимания, то может быть нарушена герметичность, то есть возникает риск протечки. Чтобы избежать негативных последствий, полипропиленовые стояки крепят к стене. Делать это нужно не клипсами, а надежными хомутами.
Если учесть недостатки полимерных труб, то они в состоянии будут прослужить так же долго, как и стальные: не менее 50 лет.
Устройство стояка канализации, правила монтажа
Канализационная система является непременной в любом жилом доме или квартире. Она повышает комфортность проживания в сооружениях, причем состоит она из множества элементов. Основной ее частью выступает стояк канализации, проходящий через все квартиры в многоквартирном доме. Он представляет собой полноценную систему из различных элементов, соединенных в единое целое. Обычно для его изготовления используются высококачественные и надежные материалы, чтобы не возникала необходимость проводить часто ремонтные работы. Это обусловлено тем, что при необходимости выполнить ремонт, придется полностью перекрывать систему во всем доме. Однако, нередко возникают ситуации, когда надо заменить старый канализационный стояк, переставший справляться со своим назначением и выполнять основные функции. При этом следует разобраться, из каких частей он состоит, а также как правильно осуществить его замену.
Материалы
Какими материалами предлагают монтировать торговые компании системы водоснабжения — канализации?
Вот список наиболее популярных решений:
| Изображение | Описание |
Водопровод из оцинковки на резьбах | Оцинкованная стальная труба (как и черная стальная, она производится по ГОСТ 3262-75). Оцинковка отличается от полимерных труб прочностью, но сложна в монтаже: водопроводы собираются только на резьбах, потому что при сварке выгорает цинковое покрытие. |
Разводка воды медью на фитингах под пайку | Медная труба собирается в водопровод на компрессионных, пресс-фитингах или паяных соединениях. Преимущество материала — практически неограниченный срок службы, недостаток — дороговизна (300 и более рублей за погонный метр). |
Гофрированные подводки ХВС и ГВС | Гофрированная нержавейка тоже может похвастаться неограниченным сроком службы; при этом она стоит вдвое дешевле медной и гораздо проще монтируется на затягиваемых парой разводных ключей компрессионных фитингах. Недостатки — ограниченный 30-ю годами срок службы силиконовых уплотнителей фитингов и большие потери напора из-за специфической формы стенок трубопровода. |
Полипропилен — с армированием и без | Полипропиленовая напорная труба выгодно отличается от конкурентов невысокой стоимостью (от 20 рублей за метр). Материал монтируется на столь же недорогих (от 3-5 рублей) фитингах под раструбную сварку. На ГВС принято использовать трубы с армированием фиброй или фольгой: они прочнее на разрыв и меньше удлиняются при нагреве. |
Разводка воды трубами PEX | Сшитый и термостойкий полиэтилен (PEX и PERT) применяются преимущественно для коллекторной скрытой разводки воды. Несмотря на родство, материалы различаются способами монтажа: на PEX используются преимущественно штуцеры с надвижными гильзами, а на PERT — фитинги под раструбную сварку. |
Сверху вниз — пресс-, пуш- и компрессионный фитинг на металлопластике | Металлопластиковые водопроводные трубы имеют внутренние и внешние оболочки из того же модифицированного полиэтилена, однако между ними вклеен увеличивающий прочность на разрыв алюминиевый сердечник. Для монтажа соединений применяются пуш-, пресс- и компрессионные фитинги. |
Чугунные трубы | Чугунная канализационная труба и фасонина сейчас практически вытеснена пластиком, и вполне заслуженно. Она дорога, имеет большой вес и неудобна в монтаже: соединения чеканятся каболкой (просмоленной пенькой) и заделываются цементом. |
Раструбы ПВХ канализации | ПВХ-канализация, напротив, может порадовать покупателя скромным ценником, предельно простой резкой и легким монтажом на раструбных соединениях с резиновыми кольцами. Единственный недостаток пластиковой канализации — шумность: стояк из ПВХ заставит вас быть в курсе графика посещения туалета соседями. |
Трубы и фасонина для канализации из полипропилена | Полипропиленовая труба отличается от поливинилхлоридной лишь несколько большей термостойкостью (95 градусов против 80). |
Бесшумная канализация производства Rehau
Кто трубам хозяин?
Многоквартирный дом – сложный объект не только с технической точки зрения, но и с правовой. Соседство противоположных интересов порождает множество конфликтов, львиная доля которых относится к управлению и содержанию общего имущества.
Согласно статье 36 Жилищного Кодекса Российской Федерации к общему имуществу в многоквартирном доме относятся все элементы, предназначенные для обслуживания более одного помещения. Подробнее об этом говорится в «Правилах содержания общего имущества в многоквартирном доме», утвержденных Постановлением Правительства №491 от 13 августа 2006 года. Так, в состав общего имущества входят:
- фундамент, крыша, ограждающие несущие и ненесущие конструкции многоквартирного дома;
- помещения, не являющиеся частями квартир и нежилых помещений, предназначенные для обслуживания более одного помещения в данном доме;
- инженерные коммуникации и оборудование (электрическое, санитарно-техническое и т.п.) за пределами и внутри здания, обслуживающие более одного помещения;
- земельный участок с элементами озеленения и благоустройства;
- иные предназначенные для обслуживания, эксплуатации и благоустройства данного дома объекты, расположенные на данном земельном участке.
Инженерные коммуникации и оборудование признаются общим имуществом собственников при наличии единственного, но очень важного признака – обслуживание более одного помещения. Стояки, ответвления от них, общедомовые счетчики, запорно-регулировочные краны, канализационные выпуски, заглушки и т.д
– все это в общей собственности жильцов многоквартирного дома.
С первого взгляда – да, абсолютно. Ведь как мы уже выяснили, стояки это общее имущество, а значит, согласно действующему законодательству, жильцы несут бремя его содержания соразмерно своим долям в праве общей собственности на это имущество
При этом не важно, какая форма управления применяется в отношении данного многоквартирного дома (управляющая организация, ТСЖ, ЖСК и т.д.) – собственники в любом случае производят отчисления на ремонт
Существует два вида ремонта: текущий и капитальный. Первый – тот, при котором работы выполняется планово с целью замены или восстановления отдельных частей и инженерных систем дома (например, замена части проржавевшей трубы в подвале). Второй предполагает замену или восстановления отдельных частей или целых конструкций и инженерно-технического оборудования здания в связи с их физическим износом или разрушением, а также при необходимости модернизации. Капитальный ремонт может быть направлен как на замену одной составляющей инженерной системы, так и нескольких, – поэтому подразделяется на комплексный и выборочный. Замена стояков, как правило, относится к выборочному капитальному ремонту.
Однако, подходя к рассмотрению данного казуса детальнее, давайте вспомним главный критерий отнесения инженерных сооружений к общему имуществу – они должны обслуживать более одного помещения. Иными словами стояк холодного водоснабжения является общей собственностью, а вот трубы, которые идут от него, находятся в отдельной квартире и обслуживают только ее – нет. Это уже собственность жильцов данной квартиры. Ремонт или замена труб в квартире производится за счет собственника. Таким образом, требовать замены труб и другого сантехнического оборудования, если они исправны и не относятся к общему имуществу, в Вашей квартире, никто не вправе.
Источник
Из чего состоит
Стояк канализации представляет собой конструкцию, состоящую из нескольких элементов. Независимо от того, располагается ли он в частном или многоквартирном доме, в его составе имеются части:
- главная вертикальная труба — относительно недавно для ее формирования использовались только чугунные трубы, однако современные системы создаются с использованием качественных и надежных пластиковых труб. Они отличаются высоким показателем прочности и небольшим весом. Поэтому даже самостоятельный монтаж такой трубы не вызовет сложности у владельца жилого помещения;
- крестовина, предназначенная для последующей установки унитаза. Она монтируется на самом низу конструкции, причем одной из самых первых. Ниже ее не допускается устанавливать какие-либо трубопроводы или иные элементы канализационной системы. Если все же выполнить это, то при процессе смыва воды из унитаза, будет происходить срыв гидравлических затворов;
- компенсатор — применяется для стояка канализации, когда выполняется переход от одного вида трубы к другому. Наиболее часто приходится сталкиваться с тем, что в старой квартире имеется чугунный стояк, а его замена выполняется с использованием пластиковых труб. Поэтому без компенсатора не получится выполнить работу, так как иначе будет получено ненадежное и недолговечное сопряжение;
- ревизия — представлена небольшим участком трубы, обладающим оптимальным диаметром. На нем располагается люк, причем его можно легко открутить, если в этом возникнет необходимость. Обычно этот процесс осуществляется при засорении канализационной системы. Нередко люди, выполняющие монтаж своими руками без опыта работы, забывают о ревизии, поэтому уже при процессе эксплуатации системы при возникновении засоров приходится разрушать целостность стояка;

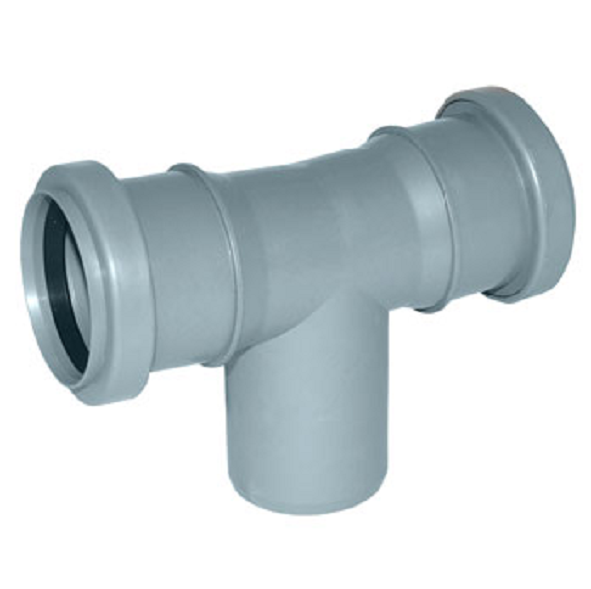

- тройник — используется, если к стоку подключается только одна раковина и ванна, а если дополнительно в квартире или доме имеются другие сантехнические приборы, то для увеличения количества выходов используется тройник. Диаметр его не может быть меньше 10 см.
Сложности могут возникать в процессе определения оптимального диаметра стояка, а во время данного процесса учитывается, что если имеется унитаз в квартире, то диаметр его выхода не может быть меньше 10 см, а если унитаза нет, то допускается выбирать трубу с диаметром от 5 см.
Этап второй. Монтаж новой трубы
Стояк, особенно в многоквартирном доме, представляет собой достаточно сложную конструкцию. До того как приступить к работе, купите все элементы системы.
Что потребуется в работе
Для самостоятельной замены канализационной трубы вам потребуются:
- вертикальный уровень;
- пластиковые трубы ø11 см;
- жидкое мыло (оно необходимо для легкого вхождения труб в крепежные детали);
- резиновые манжеты;
- силиконовый герметик;
- хомуты;
- тройник;
- компенсационный патрубок (другими словами, переходник для соединения чугунной и пластиковой труб).
Инструменты, необходимые в работе
Пошаговая инструкция
Технология сборки нового стояка – это, по сути, тот же демонтаж, только в обратном порядке.
Шаг 1. Вставьте в оба отрезка старой трубы манжеты.
Шаг 2. Затем сверху установите переходник, а снизу – тройник. Проследите, чтобы стыки были максимально плотными, иначе в будущем могут случиться протечки. Для дополнительного уплотнения соединений используйте силиконовый герметик.
Шаг 3. Новый стояк должен быть надежно закреплен, поэтому следующий шаг – монтаж крепежных хомутов.
Шаг 3. Далее проведите предварительный монтаж и примерку конструкции.
Сборка стояка канализации
Шаг 4. Опустите компрессионный переходник в тройник (все соединения такого рода нуждаются в подобных переходниках). Соедините все трубы в необходимых местах, проведите финальный монтаж конструкции.
Шаг 5. Прикрепите новый стояк, используя установленные ранее хомуты.
Остается лишь возобновить подачу воды и проверить все стыки на предмет герметичности. Как видим, заглушка на канализационную трубу и монтаж стояка – не такая сложная процедура, как поначалу может показаться. Вот еще несколько дельных советов по поводу монтажных работ.
- Если вам нужно подключить сантехнику вне основания трубы, то дистанция, на которой можно делать соединения, должна превышать десять диаметров основного стояка.
- Нельзя использовать тройники с углом в 90°.
- Нельзя использовать отводы с таким же углом для подключения к горизонтальным участкам магистрали. Лучше возьмите для этого пару отводов по 45° или же три по 30° (в зависимости от конкретных условий).
Установленный канализационный стояк
Батарея в квартире: чья собственность и кто должен ее ремонтировать
Прибегая к судебным прениям по «батарейному» вопросу в МКД, важно учитывать, что судебный орган при вынесении вердикта будет ориентироваться именно на ранее упомянутый вентиль радиатора. Поэтому, если конкретно вы находитесь в невыигрышной позиции, судиться не просто бессмысленно, а по-настоящему глупо
Таким образом, можно констатировать: любой радиатор отопления, отделенный от общедомового стояка каким-либо вентилем, становится собственностью владельца квартиры и ответственность за его состояние/своевременный ремонт лежит именно на собственнике. В остальных случаях батарея будет являться общедомовой собственностью и, соответственно, следить за ней должны полномочные организации управления МКД.
Стояки водоснабжения в многоквартирном доме: кто отвечает и кто должен их проверять и менять
И все-таки, возвращаясь к вопросу в начале статьи, давайте выясним, кто должен менять стояки водоснабжения в многоквартирном доме. Чтобы иметь четкое понимание ситуации, надо обратиться к документам. Главный из них – постановление правительства под номером 491, а также одна из статей Жилищного кодекса. Эти документы устанавливают зону ответственности между собственником и выбранной жителями компанией.
Затем, если вы собираетесь делать врез новых трубы не только в своем помещении – от пола и до потолка, но и в перекрытиях, затрагивая помещения соседей, необходимо получить их согласие. При положительном решении приобретайте трубы нужного диаметра, составляйте схему водоснабжения и приступайте к работе.
Как все устроено
Давайте разберемся, как функционируют стояки водоснабжения в многоквартирном доме.
Давление
- Каким должно быть давление в водопроводе?
Согласно СП 30.13330.2016, водоснабжение отдельно стоящих зданий должно функционировать с давлением не более 4,5 кгс/см2 (6 кгс/см2 в том случае, если дом построен в условиях уже имеющейся многоэтажной застройки). Нижний порог допустимого давления в последнем издании свода правил не лимитируется; на практике его можно считать равным давлению, при котором сохраняет работоспособность бытовая и санитарная техника (0,3 кгс/см2).
Atmor Basic включает нагрев при давлении как минимум в 0,3 атмосферы
Как принято, есть нюанс: если мы обсуждаем водоснабжение многоэтажного дома — стояк вполне может иметь высоту более 45 метров (что в зданиях с высотой потолков 2,7 метра с учетом толщины перекрытий соответствует 15 этажам). При такой высоте вода будет либо отсутствовать на верхних этажах, либо подаваться на нижниe этажи с давлением, превышающим нормативное.
Одна атмосфера соответствует 10 метрам напора воды
Эта проблема может быть решена несколькими способами:
Монтажом промежуточных подкачек на средних этажах;
Промежуточная подкачка на техническом этаже многоэтажки
- Раздельным водоснабжением нижних и верхних этажей: к верхним ведет собственная группа стояков с повышенным насосной станцией давлением;
- Наконец, напор на нижних этажах может быть ограничен установкой на вводах в квартиры регулирующей арматуры — редукторов давления. Именно это решение предписывает пресловутый СП 30.13330.2016.
Редукторы на вводах ГВС и ХВС в квартиру
Циркуляция
- Какова схема стояков водоснабжения в многоквартирном доме? Связаны ли они между собой?
На холодном водоснабжении вертикальная разводка воды делается тупиковой: стояк заканчивается подводкой верхнего этажа. Розлив ХВС, однако, может быть кольцевым: закольцовка решает проблему потери напора в пиках водоразбора и обеспечивает эффективную работу системы пожаротушения в зданиях с хозяйственно-противопожарным водоснабжением.
Отключение и сброс стояка ХВС
На ГВС в зданиях, построенных до начала 80-х, используется та же тупиковая разводка. А вот в большинстве более новых построек система горячего водоснабжения уже циркуляционная: вода непрерывно движется через парные розливы и стояки, снабженные кольцующими перемычками на верхних этажах или на чердаке.
Наличие двух розливов горячего водоснабжения выдает циркуляционную систему
Зачем это нужно?
- Циркуляционное ГВС обеспечивает нормативную температуру воды (согласно СП 30.13330.2016, 60-65°С) даже при значительном расстоянии между точкой водоразбора и тепловым пунктом или другим водонагревателем;
- Еще одно его преимущество — практически мгновенная подача воды с требуемой температурой. Для ее нагрева вам нужно слить через смеситель лишь ту воду, которая находится во внутриквартирной подводке. Для сравнения — в доме с тупиковым ГВС после долгого отсутствия водоразбора (например, утром) приходится сливать содержимое подводки, стояка и розлива, что порой занимает несколько минут и приводит к неоправданно высокому расходу воды;
В тупиковой системе воду нужно долго сливать до ее нагрева
Наконец, циркуляция горячей воды дает водяным полотенцесушителям возможность работать круглые сутки. В тупиковой системе ГВС они нагревaются лишь при разборе воды.
Подключенная к подводке ГВС сушилка нагревается только во время водоразбора
Закольцовка может объединять от 2 до 7 стояков. Каждый из них снабжается запорной арматурой на присоединении к розливу и в квартире верхнего этажа. Если у вас нет доступа в верхнюю квартиру по стояку, для отключения горячей воды приходится сбрасывать всю закольцованную группу.
Полотенцесушители
- Куда и как должен подключaться полотенцесушитель при замене стояка своими руками?
Инструкция найдется все в том же СП 30.13330.2016: прибор может быть присоединен к циркуляционному стояку ГВС при условии монтажа отсекающих кранов и байпаса. Такая схема позволяет отключить нагрев полотенцесушителя в летнюю жару, не нарушая циркуляцию в группе стояков.
Байпас и краны для подключения полотенцесушителя к стояку ГВС
