Солнечные панели (батареи) для дома

Плюсы и минусы

Как у любого технического устройства, так и солнечных коллекторов, есть свои достоинства и недостатки, которые определяют способность использования подобных изделий в тех или иных условиях эксплуатации.

К плюсам использования относятся:

  • Экологическая безопасность как для окружающей среды, так и для человека.
  • Возобновляемость и неисчерпаемый ресурс используемой энергии.
  • Возможность создания полностью автономной системы отопления и горячего водоснабжения от внешних источников энергии.
  • Продолжительные сроки эксплуатации.
  • Возможность модернизации автономной системы и ее интеграции, в случае необходимости, в централизованную систему отопления (от внешних энергоснабжающих источников).
  • Оптимизация системы отопления отдельно взятого объекта в соответствии с заданными параметрами.

Недостатками использования можно считать:

  • Высокая стоимость оборудования и выполнения монтажных работ, определяют потребность в значительных финансовых затратах на начальном этапе использования.
  • Эффективность работы зависит от погодных условий, региона и ландшафта размещения, конструкции строительных элементов, на которых выполняется установка коллекторов (форма крыши, стен или отдельно стоящих элементов).

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

  • Сборка из уголка прямоугольного каркаса.
  • В каждом углу конструкции сверлятся отверстия под крепления.
  • Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
  • Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
  • Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
  • Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

  • Шины размечаются и разрезаются на требуемое количество полосок.
  • Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
  • Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
  • Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

  • Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
  • На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
  • В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

  • В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
  • С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
  • Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
  • После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Виды солнечных батарей

Устройства подразделяются на классы по степени мощности:

  • маломощная;
  • универсальная;
  • панель солнечных элементов.

Кроме того, имеется три типа батарей с разным назначением:

  1. Фотоэлектрические преобразователи (ФЭП). Осуществляют превращение солнечной энергии в электрическую.
  2. Гелиоэлектрические станции (ГЕЭС). Используются для обеспечения функционирования различных промышленных установок — турбин, паровых машин и т.д.
  3. Солнечные коллекторы (СК). Служат для теплоснабжения помещений.

Выбор и расчет солнечных батарей для частного дома требует от владельца знания конструктивных особенностей оборудования. Существует разделение по физико-химическому состоянию материала батарей. Этот вопрос следует рассмотреть подробнее.

Кремниевые батареи

Элементы из кремния — наиболее распространенные виды фотоэлектрических преобразователей.

Причиной этого является распространенность и доступность этого материала. При этом технология производства весьма сложная, изготовление элементов обходится в значительные суммы, что вынуждает производителей искать варианты снижения себестоимости.

Пока это получается только за счет снижения эффективности, но разработчики непрерывно ищут пути повышения качества и производительности своей продукции. Рассмотрим виды кремниевых батарей.

Монокристаллические

Самые эффективные и дорогие элементы. Используется кремний высокой очистки, технология получения которого отработана при изготовлении полупроводников. Элементы представляют собой тонкие срезы (300 мкм) с одного монокристалла, выращенного специально под такую задачу. Кристаллическая структура имеет правильную форму, зерна направлены в одну сторону. Себестоимость материала высока, КПД составляет 18-22%. Срок службы очень велик, минимум 30 лет.

Поликристаллические

Эти элементы получают путем постепенного охлаждения расплавленного кремния, при котором образуются поликристаллы. Структура такого материала не имеет правильной формы, зерна не параллельны и направлены в разные стороны. Производство обходится намного дешевле, поскольку для такой технологии требуется меньше электроэнергии, но КПД продукта получается более низким – 12-18%.

Аморфные

Аморфные батареи производятся не из кристаллического кремния, а из кремневодорода (силана), который наносится тонким слоем на материал основы. КПД этих батарей невысок – всего 5–6 %, но и цена самая низкая. При этом, есть и свои плюсы – высокий коэффициент оптического поглощения, способность работать при пасмурной погоде, устойчивость к деформации панели.

Гибридные

Гибридные панели представляют собой сочетание фотоэлектрических элементов и солнечных коллекторов. Дело в том, что при выработке энергии панели нагреваются и теряют производительность.

Для снижения нагрева применили водяное охлаждение. Оказалось, что количество тепла, полученное водой от фотоэлементов, может использоваться для бытовых нужд или для отопления помещений.

Такие солнечные батареи хороши как для генерации энергии, так и для отопления дома. Производители утверждают, что КПД таких панелей чрезвычайно высок (некоторые заявляют 80%), но это обычный маркетинговый ход, учитывающий стабильность показателей как возрастание эффективности.

Это еще один вид фотоэлектрических преобразователей, которые изготовлены не на кремниевой основе, а из нескольких полимерных пленок, сложенных в плотную пачку и выполняющих разные функции. КПД таких батарей ниже, чем у кремниевых, примерно в четыре раза, однако они легки, относительно дешевы в производстве и, как следствие, дешевле в продаже. Считается, что полимерные устройства имеют высокий потенциал и будут активно развиваться, поскольку дешевизна и скорость производства являются важнейшими преимуществами материала.

Принцип работы солнечной электростанции в домашних условиях

Солнечная электростанция – это система состоящая из панелей, инвертора, аккумулятора и контроллера. Солнечная панель трансформирует лучистую энергию в электричество (как было сказано выше). Постоянный ток попадает в контроллер, который распределяет ток по потребителям (например, компьютер или освещение). Инвертор преобразовывает постоянный ток в переменный и обеспечивает работу большинства электрических бытовых приборов. В аккумуляторе накапливается энергия, которая можно расходовать в темное время суток.

Видео описание

Наглядный пример расчетов, показывающий, сколько панелей нужно для обеспечения автономного энергоснабжения, смотрите в этом видеоролике:

Как солнечная энергия используется для получения тепла

 Гелиосистемы применяются для нагревания воды и отопления жилища. Они могут давать тепло (по желанию владельца) даже тогда, когда отопительный сезон закончится, и обеспечивать дом горячей водой бесплатно. Простейшее устройство представляет собой металлические панели, которые устанавливают на крыше дома. Они аккумулируют энергию и согревают воду, которая циркулирует по скрытым под ними трубам. Функционирование всех гелиосистем основано на этом принципе, несмотря на то, что конструктивно они могут отличаться друг от друга.

Солнечные коллекторы состоят из:

  • бака-аккумулятора;
  • насосной станции;
  • контроллера;
  • трубопроводы;
  • фиттингов.

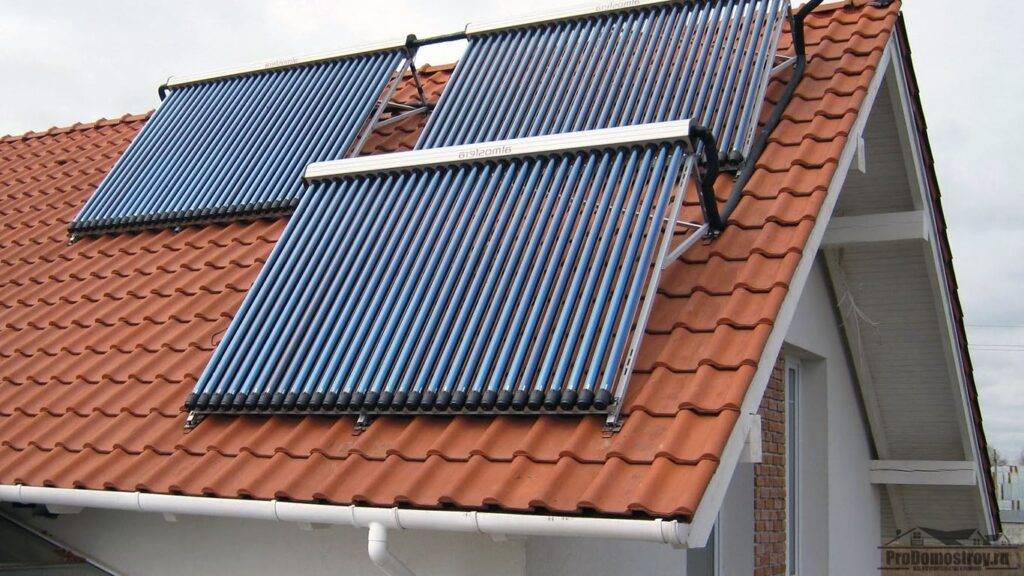

По типу конструкции различают плоские и вакуумные коллекторы. У первых дно покрыто теплоизоляционным материалом, а жидкость циркулирует по стеклянным трубам. Вакуумные коллекторы отличаются большой эффективностью, потому что теплопотери в них сведены к минимуму. Этот тип коллектора обеспечивает не только отопление солнечными батареями частного дома – его удобно использовать для систем горячего водоснабжения и подогрева бассейнов.

Принцип действия солнечного коллектораИсточник 21ek.ru

Популярные производители солнечных батарей

Чаще всего на прилавках встречается продукция компаний Yingli Green Energy и Suntech Power Ко. Также популярностью пользуются панели HiminSolar (Китай). Их солнечные батареи производят электроэнергию даже в дождливую погоду.

Производство солнечных батарей налажено и у отечественного производителя. Этим занимаются такие компании:

  • ООО «Хевел» в Новочебоксарске;
  • «Телеком-СТВ» в Зеленограде;
  • «Sun Shines» (ООО «Автономные Системы Освещения») в Москве;
  • ОАО «Рязанский завод металлокерамических приборов»;
  • ЗАО «Термотрон-завод» и другие.

По стоимости всегда можно найти подходящий вариант. Например в Москве на солнечные батареи для дома стоимость будет варьироваться от 21 000 до 2 000 000 руб. Стоимость зависит от комплектации и мощности устройств.

Солнечные батареи не всегда плоские – есть ряд моделей, которые фокусируют свет в одной точкеИсточник pinterest.com

Этапы монтажа батарей

  1. Для установки панелей выбирается самое освещенное место – чаще всего это крыши и стены зданий. Чтобы устройство функционировало максимально эффективно, панели монтируются под определенным углом к горизонту. Учитывается также уровень затемненности территории: окружающие предметы, которые могут создавать тень (постройки, деревья и т. п.)
  2. Устанавливаются панели при помощи специальных крепежных систем.
  3. Затем модули соединяются с аккумулятором, контроллером и инвертором, и производится наладка всей системы.

Для монтажа системы всегда разрабатывается персональный проект, который учитывает все особенности ситуации: как будет выполняться установка солнечных батарей на крыше дома, цена и сроки. В зависимости от вида и объема работ, все проекты рассчитываются в индивидуальном порядке. Клиент принимает работу и получает на нее гарантию.

Установка солнечных батарей должна производиться профессионалами и с соблюдением мер безопасностиИсточник pinterest.ca

Как итог – перспективы развития солнечных технологий

Если на Земле максимально эффективной работе солнечных батарей мешает воздух, который в известной мере рассеивает излучение Солнца, то в космосе такой проблемы не существует. Учеными ведется разработка проектов гигантских орбитальных спутников с солнечными батареями, которые будут работать 24 часа в сутки. От них энергия будет передаваться на наземные приемные устройства. Но это дело будущего, а для уже существующих батарей усилия направлены на повышение энергоэффективности и уменьшение размеров устройств.

Подключение солнечной батареи – основные этапы

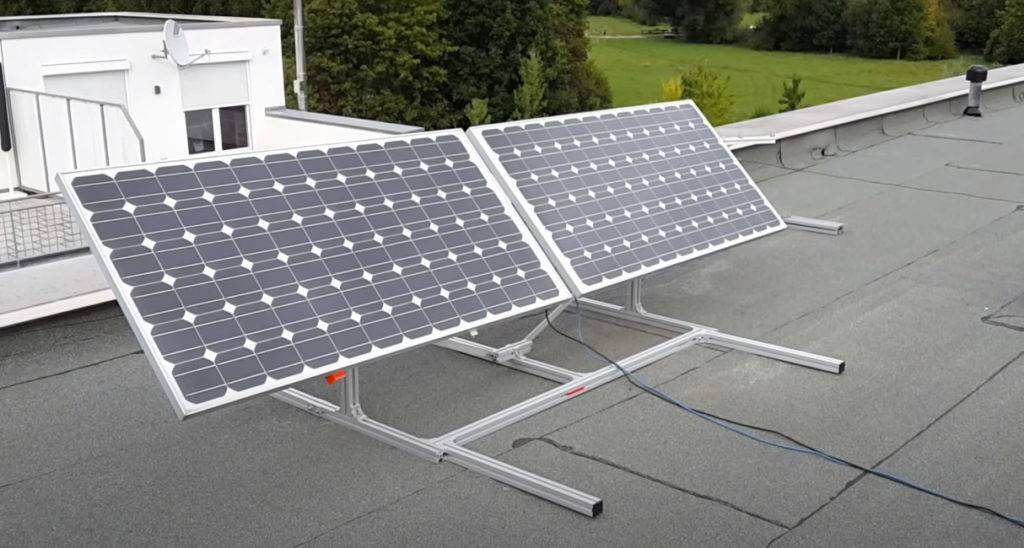

Установленные на крыше солнечные панели

Конструкция гелиопанели достаточно сложная, поэтому при установке и сборке надо строго придерживаться инструкции, технических требований производителей к приборам, схемы электромонтажа всех составляющих гелиосистемы. Нельзя превышать технические требования других устройств по максимальному напряжению и допустимому току.

При соединении элементов надо обязательно следить за соблюдением полярности. Желательно проверить (измерить) напряжение холостого хода всего массива гелиопанелей – если оно отличается от паспортной величины, значит, в схеме что-то соединено неправильно.

Подключать систему лучше всего при помощи одножильных медных проводов с сечением в зависимости от длины провода и тока, но не меньше 0,4 см2, с изоляционной оплеткой, которая устойчива к УФ-лучам. Если используются провода без такой оплетки, то при их установке снаружи здания (на улице) для прокладки проводов потребуется гофрорукав. При подключении солнечных панелей применяют только специальные коннекторы (стандарт MC4). Соединяют провода и коннекторы с помощью специального обжимного инструмента или пайки.

Подключение солнечной батареи обычно происходит пошагово и в определенной последовательности. Рассмотрим эти этапы.

Пошаговая инструкция

  1. С помощью кабеля соединяют аккумулятор и контроллер. Контроллер регулирует заряд/разряд аккумулятора и является как бы посредником между аккумулятором и солнечными панелями. С другой стороны к аккумулятору присоединяется инвертор, преобразующий ток. Такой вариант соединения считается оптимальным, хотя есть и другие возможности подключения. При необходимости можно установить несколько аккумуляторов, соединив их между собой последовательно. Устанавливают их чаще всего на металлическом стеллаже с полимерным покрытием.
  2. Таким же образом соединяют контроллер с солнечными панелями. Кроме основной функции – следить за напряжением аккумулятора – контроллер при необходимости отключает те или иные элементы. Например, ночью, когда величина напряжения АКБ становится ниже 12В или днем, когда показатель напряжения на клеммах АКБ достигает 14В, что говорит о перезарядке батарей – устройство прерывает зарядку. На контроллере должен быть значок гелиопанели, чтобы не перепутать разъемы. Если нужно подключить и установить не одну, а несколько батарей, то каждую последующую солнечную панель ставят параллельно предыдущей.
  3. Соединение аккумулятора и инвертора. Инвертор включают в гелиосистему, когда оборудование и приборы в доме, которые нужно питать электроэнергией, работают от 220В – прибор преобразует постоянное электрическое напряжение АКБ в переменное (220В). В исключительных случаях, для системы 12В, инвертор не нужен.
  4. Разводка для подачи энергии потребителю. На этом этапе полученная солнечная энергия, трансформированная в электрическую, поставляется непосредственно к месту использования – потребителю (бытовым, осветительным приборам и пр.).

При соединении всех комплектующих этой цепи, нужно четко следовать инструкции к каждому прибору, которая обычно прилагается.

Во избежание несоответствия параметров оборудования и каких-либо несостыковок, приобретать приборы лучше не по отдельности, а всю систему в комплекте. Особенно это пригодится тем, кто хочет установить и подключить солнечные батареи самостоятельно, но делает это впервые. Приборы и оборудование, которые укомплектованы, совместимы по мощности, емкости и другим параметрам, а значит, будут работать слаженно и эффективно. Так вы наилучшим образом обеспечите свой объект чистой и качественной энергией в необходимом вам количестве.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

  • пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
  • максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
  • суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
  • среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

  • Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
  • Индивидуальная потребляемая мощность.
  • Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
  • В 27 колонке укажите суммарное время работы электроприбора за сутки.
  • Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
  • После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Расчет солнечных панелей

Необходимая мощность солнечных панелей рассчитывается в соответствии с погодой в данной местности и интенсивностью излучения в разное время года. Большое значение при расчетах имеют углы наклона по горизонтали и вертикали. Этот показатель особенно важен, если солнечная система будет эксплуатироваться круглый год. От этого будет зависеть и место размещения оборудования. Если угол наклона не требует регулировок, то панели могут размещаться непосредственно на крыше здания.

Наиболее ответственным мероприятием является расчет солнечных батарей, количества модулей и их эффективности. Данные берутся по самому лучшему и самому худшему месяцу с точки зрения энергоэффективности. Для расчетов стандартной инсоляции выбирается площадь в 1 м2, а для определения номинальной мощности требуется температура 25С, при стандартном световом потоке 1 кВт/м2.

Определение производительности солнечной батареи в течение месяца осуществляется по следующей формуле: Есб = Еинс х Рсб х η/Ринс. Ее переменные соответствуют таким показателям:

  • Есб – количество энергии, вырабатываемое батареей.
  • Еинс – результат месячной инсоляции 1 м2.
  • η – величина общего КПД при передаче тока по проводникам.
  • Рсб – номинальная мощность солнечной панели.
  • Ринс – наибольшая мощность инсоляции 1 м2 поверхности Земли.

При расчетах необходимо использовать единицы, одинаковые для всех показателей. Как правило, это джоули или киловатт-часы. Вычислив месячную инсоляцию, можно легко определить номинальную мощность солнечной панели, необходимую для выработки месячного объема электроэнергии: Рсб = Ринс х Есб / (Еинс х η).

Следует учесть, что напряжение на выходе солнечной панели будет на 15-40% выше напряжения аккумулятора. При использовании дешевых контроллеров эта разница неизменно уходит в потери. Более дорогие современные модели позволяют снизить этот показатель до 2-5%.

Солнечное излучение имеет разные показатели мощности, в зависимости от времени года и конкретного месяца. Номинальная мощность самой панели остается неизменной, поэтому большое значение приобретает правильный выбор места ее установки. Используя формулы, приведенные выше, можно определить лишь приблизительное количество модулей. Чтобы получить точное значение с необходимым запасом, берется двойное количество панелей с поправкой на ночное время, пасмурные дни, снегопады и другие факторы, снижающие эффективность системы.

Мощность солнечных батарей для частного дома и их производительность, во многом зависит от правильного выбора аккумуляторной батареи и инвертора.

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Стоимость системы

Фиксированной стоимости индивидуального отопления с использованием солнечных коллекторов не существует, так как в ней всегда присутствует котел, и каким он будет – напольным или настенным, конденсационным или традиционным, газовым, дизельным или электрическим – решается под каждый конкретный дом. Также, как и в любой другой отопительной системе, цена будет складываться из таких показателей, как площадь дома, расчет теплопотерь, наличие и площадь теплых полов.

В случае с организацией горячего водоснабжения посредством подключения солнечных коллекторов, существуют разработанные пакетные предложения, так как необходимый объем воды можно классифицировать по количеству проживающих в доме людей и общему числу потребителей. Например, стоимость системы горячего водоснабжения с использованием плоского солнечного коллектора немецкой компании Huch EnTEC составит около 165000 рублей. В эту сумму входят также все необходимые крепепжи, термостатический смеситель, группа подключения расширительного бака, бивалентный водонагреватель, группа безопасности водонагревателя, незамерзающий теплоноситель для гелиосистемы.

Общие характеристики и доступность приобретения

Оборудование не наносит вреда окружающей среде и обеспечивает стабильное питание без скачков напряжения. И, главное, поставляет бесплатную энергию: за которую не приходят коммунальные счета.

Внешний вид солнечных панелей мало изменился, после их изобретения, чего не скажешь о внутренней «начинке»Источник ecoteco.ru

Солнечная модуль преобразовывает свет в электрическую энергию, генерируя постоянный ток. Площадь панелей может достигать нескольких метров. Когда необходимо увеличить мощность системы, увеличивают количество модулей. Их эффективность зависит от интенсивности солнечного света и угла падения лучей: от местоположения, сезона, климатических условий и времени суток. Чтобы грамотно учитывать все эти нюансы, монтаж должны выполнять профессионалы.

Виды модулей:

Монокристаллические.

Состоят из силиконовых ячеек, преобразующих солнечную энергию. Отличаются компактными размерами. По своей производительности это до недавнего времени самая эффективная (КПД до 22 %) солнечная батарея для дома. Комплект (цена его одна из дорогостоящих) обойдется от 100 тыс. рублей.

Поликристаллические.

В них используется поликристаллический кремний. Они не так эффективны (эффективность до 18%), как монокристаллические фотоэлементы. Зато их стоимость существенно ниже, поэтому они доступны широким слоям населения.

Аморфные.

Имеют тонкопленочные фотоэлементы на основе кремния. Уступают моно и поликристаллам по выработке энергии, но и стоят дешевле. Их преимуществом является способность функционировать при рассеянном и даже слабом освещении.

Гетероструктурные.

Современные и наиболее эффективные на сегодняшний день солнечные модули, обладающие КПД 22-25% (на протяжении всего срока службы!). Эффективно работают как в облачную погоду, так и при высоких температурах).

В России единственным производителем модулей по этой технологии является компания «Хевел», которая входит в пятерку мировых производителей, выпускающих гетероструктурные солнечные модули.

НТЦ компании в 2016 году запатентовал собственную технологию создания гетероструктурных модулей и сейчас её активно развивает.

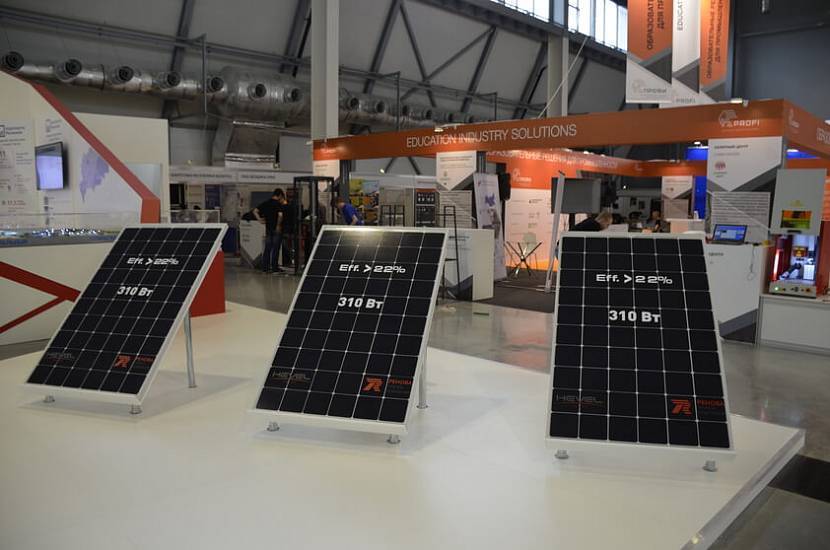

Гетероструктурные солнечные панели «Хевел»Источник hevelsolar.com

В систему входят также следующие компоненты:

  • Инвертор, который преобразует постоянный ток в переменный.
  • Аккумуляторная батарея. Она не только накапливает энергию, но и нивелирует перепады напряжения, когда меняется уровень освещенности.
  • Контроллер зарядного напряжения аккумулятора, режима зарядки, температуры и других параметров.

В магазинах можно приобрести как отдельные компоненты, так и целые системы. При этом мощность устройств определяется исходя из конкретных потребностей.

Изготовление коллектора своими руками

При приобретении готового комплекта схема подключения солнечных батарей обычно указывается в прилагающейся документации. Но некоторые жильцы предпочитают собрать самодельный коллектор в домашних условиях. Простой агрегат делается из подручных материалов с использованием в качестве основы змеевидной конструкции, изъятой из устаревшего или сломавшегося холодильника.

Чтобы смастерить коллектор, потребуется приготовить:

  • фольгу и стеклянный лист;
  • змеевик от холодильника (с него же можно демонтировать связывающие хомуты и задействовать их в новом агрегате);
  • реечные элементы для создания каркаса;
  • ленту скотча;
  • крепежные элементы – шурупы и винты;
  • коврик из резины;
  • бак для жидкости;
  • подающие и сливные трубы.

Змеевик сначала отмывают от грязи, пыли и следов фреона, а затем вытирают насухо. Рейки обтесывают под габариты змеевидной конструкции из такого расчета, чтобы она помещалась в смонтированный из них каркас. Затем требуется соединить рейки друг с другом. Ковер из резины должен соответствовать размерам каркаса. При необходимости лишнее обрезают. В процессе соединения реек нужно сделать в стенках маленькие отверстия, чтобы туда проходили змеевиковые трубки, если их требуется вывести.

Коврик сверху застилают слоем фольги. Если приходится использовать для покрытия малогабаритные нарезки, их соединяют скотчем. Затем укладывают реечную конструкцию, а после – змеевик, который фиксируется хомутами. Последние надлежит закрепить с противоположной стороны с помощью винтиков. С нее же производится прибивание реек, чтобы конфигурация стала жестче.

Если между рейками и фольгой обнаружились щели, их полагается заклеить скотчем. Это обеспечит сведение потерь тепла к минимуму и увеличит КПД готовой установки. Когда агрегат будет готов, на него помещают стеклянное покрытие. Затем производится проклейка скотчем по всему периметру изделия.

Коллекторы: получение тепла из солнечной энергии


Солнечные коллекторы Солнечные батареи могут применяться для обогрева объектов, нагрева жидкости. Возможность получения тепла обусловлена способностью батареи накапливать энергию. Это позволяет повышать температуру теплоносителя в трубах, за счет чего обеспечивается не только нагрев жидкости, но и обогрев всего объекта. Солнечные коллекторы функционируют по определенной схеме. Их основные элементы конструкции:

  • насосная станция;
  • бак-аккумулятор;
  • контроллер;
  • трубы и фитинги.

Виды коллекторов:

  • плоские: состоят из плоского абсорбера, покрытия, теплоизолирующего слоя;
  • вакуумные (трубчатые): состоят из стеклянной колбы, теплоизоляционный материал заменен на вакуум, который заполняет емкость (в ней также находится абсорбер).

У второго варианта есть существенное преимущество – низкие теплопотери. По этой причине вакуумные коллекторы применяются повсеместно там, где не могут быть установлены плоские аналоги.

Применение солнечных батарей

Кроме космонавтики и обеспечения частных домов электроэнергией, панели или батареи солнечные применяют в следующих сферах:

  • Автомобилестроение. Экологичный транспорт приобретает популярность, ведь выхлопы бензина и газов загрязняют атмосферу, а цены на топливо постоянно растут. Машины на солнечной энергии способны развивать скорость до 140 км/ч.
  • Эксплуатация водного транспорта (барж, катеров, яхт). Такой транспорт можно встретить в Турции. Лодки развивают небольшую скорость (до 10 км/ч), и это позволяет туристом осмотреть достопримечательности и роскошные пейзажи этой страны.
  • Энергообеспечение зданий. В развитых странах Европы многие муниципальные здания и сооружения полностью обеспечивают свои нужды с помощью энергии, которую выделяют солнечные панели.
  • Самолетостроение. Благодаря наличию батарей, самолет в полете может длительное время не расходовать топливо.

Коллекторы: получение тепла из солнечной энергии

Солнечные коллекторы

Солнечные батареи могут применяться для обогрева объектов, нагрева жидкости. Возможность получения тепла обусловлена способностью батареи накапливать энергию. Это позволяет повышать температуру теплоносителя в трубах, за счет чего обеспечивается не только нагрев жидкости, но и обогрев всего объекта. Солнечные коллекторы функционируют по определенной схеме. Их основные элементы конструкции:

  • насосная станция;
  • бак-аккумулятор;
  • контроллер;
  • трубы и фитинги.

Виды коллекторов:

  • плоские: состоят из плоского абсорбера, покрытия, теплоизолирующего слоя;
  • вакуумные (трубчатые): состоят из стеклянной колбы, теплоизоляционный материал заменен на вакуум, который заполняет емкость (в ней также находится абсорбер).

У второго варианта есть существенное преимущество – низкие теплопотери. По этой причине вакуумные коллекторы применяются повсеместно там, где не могут быть установлены плоские аналоги.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
