Как соединять полиэтиленовые трубы

Как согнуть и разогнуть ПЭ трубу

Существует два основных способа согнуть трубу из полиэтилена:

  1. При помощи формовочного спецоборудования. В таком случае первоначально нужно подготовить шаблон из листового материала, такого как ДВП. С его помощью можно будет защитить заготовку от повреждений. После следует изготовить силиконовую оболочку, предназначенную для крепления деформируемого изделия. В нее необходимо поместить трубу, прикрепив последнюю к ДВП оправе. Данную конструкцию впоследствии нужно поместить в аппарат для формовки. Ее нужно нагреть и согнуть, после чего – полностью охладить.

Посредством строительного фена в домашних условиях. Первоначально необходимо при помощи прибора нагреть подготовленную ранее поверхность. Чтобы сварка прошла максимально равномерно, изделие постепенно нужно проворачивать. После этого уже горячую заготовку нужно поместить в формировочный каркас

Как только это будет сделано, нужно осторожно изогнуть трубу, отслеживая, что бы потеряла свою форму. Когда угол будет зафиксирован, следует естественным способом охладить изделие

Если трубы длительное время были согнуты, перед началом их монтажа необходимо осуществить выравнивание. Это можно сделать как естественным, так и искусственным способом. Первым методом можно пользоваться при наличии времени и ясной и теплой погоде. В таком случае, необходимо растянуть изделия на участке под солнцем и зафиксировать любым доступным способом. Через некоторое время они выровняются. Чтобы ускорить этот процесс, можно использовать горячую воду и строительный фен. Перед этим трубы нужно растянуть соответствующим образом.

Компрессионные фитинги

При собственноручном монтаже системы водоснабжения предпочтительно использование компрессионных изделий, поскольку их монтаж не требует применения специального инструмента. Соединение в данном случае осуществляется за счет обжатия стенок, зафиксированных на штуцере фитинга, накидной гайкой.

Конструкций компрессионного соединителя состоит из следующих составляющих:

  • корпуса;
  • штуцера — опорной втулки. на которую насаживается РЕХ труба;
  • обжимного кольца, выступающего в качестве уплотнительного элемента;
  • накидной гайки.

Схема конструкции компрессионного фитинга

Корпус, штуцер и гайка изготавливаются из латуни — устойчивого к коррозии металла. уплотнительное кольцо — из EPDM (синтетического каучука). Качественные компрессионные изделия выдерживают давление циркулирующей по трубопроводе жидкости в 25 Бар.

Соединение компрессионным фитингом является обслуживанием — в случае необходимости вы сможете устранить возникшие протечки подтягиванием накидной гайки, однако учитывайте, что соединенный компрессией трубопровод нельзя замоноличивать внутрь бетонных стен и перекрытий, поскольку даже при идеально выполненном монтаже фитинга потребность в его обслуживании возникнет спустя 4-5 лет эксплуатации системы.

Технология монтажа компрессионного фитинга:

  1. Выполняется нарезка трубы, с кромки фаскоснимателем удаляются заусеницы и калибратором устраняется возникшая при резке овальность.
  2. Надевается обжимное кольцо и накидная гайка, кольцо размещается на расстоянии 1 см от среза.
  3. Труба насаживается на штуцер (до упора), гайка накручивается вручную, после чего дотягивается с помощью рожкового либо разводного ключа.

Установка компрессионного фитинга

Пресс-фитинги

Прессовый фитинг состоит их корпуса, штуцера и обжимной гильзы. Для его монтажа вам потребуется использовать пресс-клещи, приобрести которые можно за 3-5 тыс. рублей, с насадкой, подобранной в соответствии с профилем гильзы. Не существует универсальных фитингов, которые можно обжимать любыми клещами — у каждого производителя свой стандарт.

Соединение труб из сшитого полиэтилена пресс-фитингами не является обслуживаемым, при появлении протечек вам потребуется полностью заменить проблемный участок, однако опрессованный стык имеет максимальную надежность и долговечность — при соблюдении режима температуры и давления, указанного производителем РЕХ труб, он прослужит не менее 30 лет .

Монтаж прессовых фитингов выполняется по следующему алгоритму:

  1. Обрезка трубы, очистка кромок от заусеницы и устранение овальности калибратором.
  2. Насаживание трубы на штуцер фитинга.
  3. Опрессовка обжимной гильзы клещами — ручки инструмента сводятся до упора.

О качестве выполненного соединения свидетельствует появление на гильзе двух ярко выраженных колец.

Сварные фитинги

Наиболее надежным и долговечным способом соединения изделий из сшитого полиэтилена является метод высокотемпературной спайки, для выполнения которого применяются фитинги из того же материала, что и основная часть трубопровода.

Суть метода заключается в расплавлении стенок соединяющихся конструкций и их последующей стыковки, в результате чего происходит диффузия материалов, обеспечивающая после отвердевания монолитное соединение, устойчивое к высокому давлению и образованию протечек.

Сварные фитинги для полиэтиленовых труб могут быть литыми либо сегментными. Отличия между ними заключаются в том, что литые конструкции не имеют соединительных швов, тогда как сегментные фитинги изготавливаются посредством заводской спайки отдельных отрезков труб, ввиду чего они имеют меньшую прочность и, при этом, более низкую цену.

Для спайки РЕХ труб необходим специальный паяльник, оборудованный насадками размером соответствующим диаметру труб, с которыми вы работаете. Стоимость такого паяльника варьируется в пределах 2-10 тыс. рублей, в комплекте идут насадки под трубы диаметром 16, 20, 25 и 32 мм, при необходимости насадки большего размера можно докупить отдельно.

Соединение полиэтиленовых труб методом спайки

Технология спайки полиэтиленовых трубопроводов:

  1. Труба обрезается, калибруется и очищается от заусениц.
  2. На паяльник устанавливаются насадки требуемого диаметра.
  3. Инструмент разогревается до температуры 220 градусов.
  4. Труба и фитинг одеваются на насадки и выдерживается время нагрева, которое зависит от диаметра и толщины стенок труб: для 16 и 20 мм — 5 сек, 25 мм — 7 сек, 32 мм — 8 сек, 40 мм — 12 сек.
  5. Изделия снимаются с насадок и стыкуются между собой. Время охлаждения соединения — 2 минуты.

ПЭ трубы больших диаметров (свыше 60 мм) свариваются встык, без применения фасонных конструкций.

Использование фитингов

Начинающие мастера часто задаются вопросом о том, как правильно соединять трубы ПНД фитингами. При проведении таких работ необходимо руководствоваться определенными правилами. Они предусматривают необходимость разборки компрессионного фитинга методом отворачивания накидной гайки. Трубу необходимо очистить от грязи, а на ее торце выполнить фаску. Для этого необходимо применить фаскосниматель, однако при отсутствии этого инструмента можно воспользоваться острым ножом. Если перед вами встала задача, как соединять трубы ПНД-фитингами, то на изделии маркером необходимо сделать отметку, которая и определит глубину вхождения в фитинг. Перед тем как ввести деталь, труба должна быть смочена жидким мылом. Далее осуществляется введение, а при выполнении данного действия придется приложить усилие, так как уплотнитель из резины создает определенное сопротивление. На заключительном этапе гайка фитинга затягивается

При этом важно не переусердствовать, чтобы соединение не было перетянуто

Технология соединения пластиковых труб с металлическими

Использование фитингов с резьбой

Для монтажа полипропиленовых труб с металлическими частями (трубы, смесители, счетчики, фильтры и т.п.) используются фитинги с резьбой необходимого диаметра на одной стороне и с муфтой для впаивания пластиковой трубы – с другой. Резьба на таких фитингах может быть как внутренняя, так и наружная.

Соединение стальных и полипропиленовых труб с помощью фитингов:

  1. Открутите муфту стальной трубы там, где предполагается соединить ее с трубой из пластика, либо отрежьте часть старой металлической трубы, а край смажьте солидолом или маслом и нарежьте новую резьбу резьборезом.
  2. Резьбу протрите, намотайте паклю (или фум-ленту), смажьте силиконом. Сделайте не более одного-двух витков таким образом, чтобы край ленты при зажиме был направлен по ходу резьбы.
  3. Накрутите прессфитинг без применения ключа во избежание растрескивания. При необходимости (при протекании воды после ее включения) докрутите фитинг.

Этапы монтажа фитинга

С помощью полипропиленовых фитингов разнообразной конфигурации очень удобно делать различного рода изгибы и повороты в монтируемой трубопроводной системе. Также возможно изменить конфигурацию фитинга, прогрев его с помощью строительного фена, но не более чем до 140 градусов. Следует помнить, что полипропилен возгорается при нагревании выше 350 градусов, и не стоит допускать его перегрева.

Полипропиленовые трубы имеют свойства расширяться и сужаться при разных температурах. Поэтому при их использовании для отопления или для подведения горячей воды, монтируя трубы в стене под слоем штукатурки, следует оставлять зазор в штробах не менее 1 см при помощи трубчатой изоляции, особенно вокруг обводов, тройников.

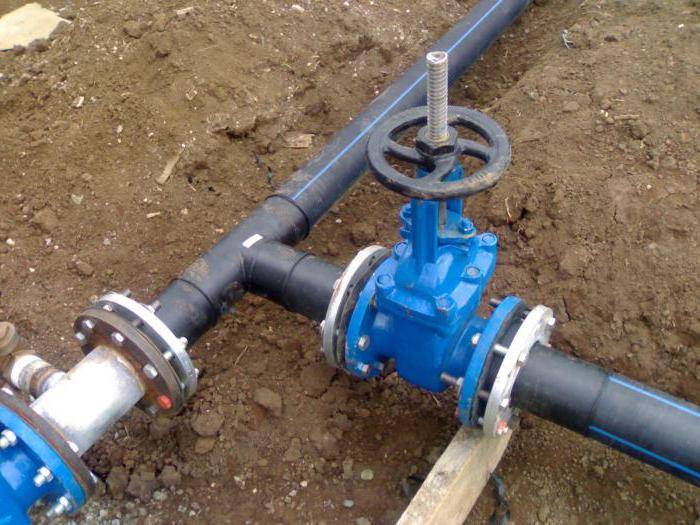

Использование фланцев

Достаточно часто применяемый разъемный вид соединения полиэтиленовых труб – соединение фланцевое. Для его осуществления применяются втулки под фланцы, привариваемые к торцам труб, либо накидные фланцы, выполненные из металла.

Монтаж пластиковых труб при помощи фланцев используется:

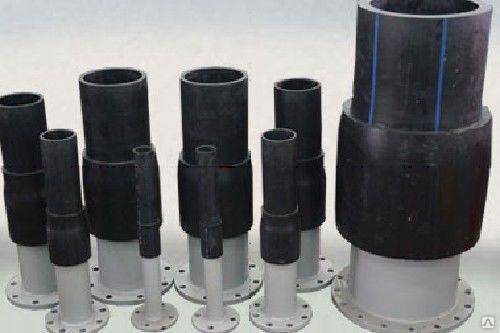

Фланцевый переход со стали на полиэтилен

Фланцы свободного типа, опирающиеся на бурты, наиболее применимы для пластиковых труб. Чтобы осуществить соединение стальных и полиэтиленовых труб,

выбираются свободные стальные фланцы таких размеров, которые соответствуют размерам металлических частей монтируемого трубопровода.

Совет от профессионала:

Обратите особое внимание на отсутствие на металлических фланцах острых элементов и заусенцев, которые могут повредить полиэтиленовую трубу. Некоторые особенности соединений фланцами:

Некоторые особенности соединений фланцами:

  • для средних и тяжелых полиэтиленовых труб диаметром до 150 мм и для легких труб диаметром до 300 мм наиболее подходящий вариант – использование свободных фланцев, опирающихся на прямой бурт;
  • бурт прямой с конусным переходом используется, чтобы увеличить прочность соединения;
  • свободного типа фланцы с опорой на конусные бурты используются для соединения труб диаметром более 200 мм;
  • клиновое соединение, имеющее фигурный фланец и стальной выступ, можно использовать для труб любого диаметра.

Фланцы: свободный, с опорой на бурты и фигурный

Порядок проведения работы:

  1. Обрезать трубу по месту соединения. Следить, чтобы срез был ровным.
  2. Надеть на трубу металлический фланец свободного типа.
  3. Надеть резиновую прокладку. Не допускать ее напуска за срез трубы более чем на 10 мм.
  4. Надвинуть фланец на прокладку, соединить с ответным фланцем болтами.

Совет от профессионала:

Затягивайте болты равномерно, прилагая усилие не более того, что указано в спецификациях фланцев и комплектующих частей.

Схема фланцевого соединения

Как видно из инструкции, оба метода довольно просты в исполнении. Единственным условием их работоспособности является тщательное следование описанию – тогда ваш трубопровод будет качественным и надежным.

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Выбор и установка подвесного биде своими руками
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

На что необходимо обратить внимание при выборе

Смотреть видео

Покупая трубы из сшитого полиэтилена, следует обратить внимание на:

Метод сшивки. Такие показатели маркируют буквой Е, когда молекулы сшиваются реагентами или облучением. Буква Р указывает на присутствие пероксидов, органосиланты обозначают буквой S, а азот – N. Самая большая степень сшивки у изделий с маркировкой РЕХ– Р. Чаще всего используют для магистралей обогрева. Присутствие защиты от попадания кислорода. Ею является алюминиевый слой или покрытие этиленвинилового спирта

Обратите внимание на защиту от ультрафиолета. Это маркируют – UV( это частичная защита). Показатель UV-1 указывает на полную защиту, а добавление дополнительных стабилизаторов указывают буквами UV-2

Для сети обогрева лучше остановить свой выбор на изделиях с самой высокой степенью защиты, чем она выше, то ниже возможности размножения бактерий в воде. Диаметр. Диаметр у выпускаемой продукции может быть от 10 до 280мм, а толщина стенок от 1,7 до 29,9мм. Для отопительной системы рекомендуют использовать изделия с диаметром от 16 до 20мм

Показатель UV-1 указывает на полную защиту, а добавление дополнительных стабилизаторов указывают буквами UV-2. Для сети обогрева лучше остановить свой выбор на изделиях с самой высокой степенью защиты, чем она выше, то ниже возможности размножения бактерий в воде. Диаметр. Диаметр у выпускаемой продукции может быть от 10 до 280мм, а толщина стенок от 1,7 до 29,9мм. Для отопительной системы рекомендуют использовать изделия с диаметром от 16 до 20мм.

Сферы применения

Полиэтиленовые трубы для отопления, технические характеристики которых идеально подходят для трубопроводов разных назначений, зарекомендовали себя универсальностью и надежностью. Поэтому применяются для:

  • Обустройства системы «теплый пол» в жилых и промышленных зданиях;
  • Проведения магистрали холодного и горячего водоснабжения.

Такие трубопроводы на протяжении длительного срока эксплуатации работают надежно и без аварий.

Основные преимущества таких водопроводов:

  • Длительный сток службы – почти 50 лет. Потому, что все детали изготовлены по самым высоким стандартам.
  • Надежность соединений, благодаря тому, что фитинги не требуют вспомогательных уплотнений.
  • Универсальность. Трубы устойчивы к большому давлению. Они отлично переносят перепады температур. Это позволяет применить их в частном и промышленном строительстве.
  • Небольшие потери давления. Зауженный диаметр этого вида трубопроката компенсируется расширением на срезанном конце заготовки.
  • Совместимость. Если нужно, то для соединения однородного и многослойного изделия можно использовать полиэтиленовые или латунные фитинги.
  • Абсолютная безвредность. Все элементы изготовлены из натуральных материалов.
  • Новые технологии изготовления. Все способы производства этих материалов безопасные и направляются на повышение прочности продукции. Сшивку выполняют действием электронного потока. Поэтому, они лучше других подходят для отопительной сети, для устройства «теплых полов» и для водоснабжения.
  • Возможность скрыть разводку. Всю магистраль можно замаскировать штукатуркой в стене или в полу.

Смотреть видео

Монтаж

Укладка труб из сшитого полиэтилена для отопления производиться таким образом:

  1. Специальными ножницами отрезается труба нужной длины;
  2. Выполняется раскалибровка заготовок;
  3. На заготовку надевается соединительное кольцо;
  4. При помощи пресса делается соединение.

Почему сшитый полиэтилен лучше полипропилена и металлопластика

Проблема выбора материала беспокоит многих потребителей. И сразу нужно сказать, что полиэтиленовые трубы, технические характеристики которых столь многогранны, являются самым лучшим решением, потому, что:

  • При помощи этих труб создаются долгослужащие коммуникации, которые используются больше 50 лет;
  • Создавать соединения с такими изделиями удобно и это занимает немного времени. Укладка производится при помощи фитингов без вспомогательных уплотнений;
  • Эти трубы очень удобны в хранении, так, как занимают не много места;
  • Изготавливают в бухтах, которые не трудно перевозить;
  • Абсолютная экологическая безвредность.

Трубы из сшитого полиэтилена для отопления обладают высоким показателем надежности, и длительным периодом использования. Эти изделия отвечают всем стандартам качества, и отлично подходят для обустройства сети отопления, водоснабжения и газоснабжения.

Инструмент для создания ПЭ трубопровода

Чтобы выполнить монтаж полиэтиленовых труб своими руками, нужно подготовить такие инструменты:

  • ножницы для нарезки изделий;
  • паяльное оборудование;
  • газовые ключи.

Паяльный прибор оснащен набором насадок, имеющих разный диаметр. Вместо ножниц можно задействовать лобзик. Но все же при нарезке труб удобнее пользоваться именно ножницами, поскольку с их помощью края получатся более ровными, не имеющими заусениц и зазубрин.

Монтаж трубопровода из полиэтиленовых труб осуществляют, применяя газовый ключ. Для обеспечения более надежного соединения используют льняной уплотнитель. Инструменты, предназначенные для прокладки полиэтиленовых трубопроводов, продаются в строительных магазинах. Обычно паяльник с насадками предлагаются покупателям в комплекте с ножницами.

Разновидности фитингов для полиэтиленовых труб

Полиэтиленовые трубы широко используются при обустройстве систем водоснабжения, в данной сфере они практически полностью вытеснили из обихода стальные изделия. ПЭ трубы стоят значительно дешевле аналогов, что позволяет выполнить монтаж водопроводных коммуникаций с минимальными финансовыми затратами. Преимуществом является и простота их монтажа с помощью фасонных соединительных элементов — фитингов, о которых мы поговорим в данной статье.

Фитинги для ПЭ труб

Вы узнаете, какие фитинги для полиэтиленовых труб существуют, чем они отличаются и как выполняется соединение полимерных трубопроводов своими руками. Также в материале приведены конструкционные особенности и сортамент ПЭ труб.

Фитинги для полиэтиленовых труб: разновидности и установка

Если для устройства, к примеру, водопровода выбраны полиэтиленовые трубы, необходимо учитывать, что их монтаж несколько отличен от других видов полимерных изделий. Полиэтиленовые трубы применяют для артезианских скважин, систем хозяйственно-бытового водопровода, орошения, как защитная оболочка для линий связи и электротехнических целей. Для монтажа таких коммуникаций требуются фитинги для полиэтиленовых труб.

Фитинги для монтажа полиэтиленовых труб

Фитинг – это соединительная деталь трубопровода, которая обычно монтируется в местах разветвлений, поворотов, а также изменения диаметра. Его применяют в тех случаях, когда предполагается часто разбирать и собирать трубопровод. Основное назначение фитингов – обеспечить соединению герметичность.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Каждое изделие обладает своими особенностями и имеет свой диаметр.


ПНД 63

Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160 монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.


разъемные трубопроводы

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

  • Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
  • Собирание трубопровода из труб с различным сечением;
  • При создании разветвления, соответствующего общей схеме водопровода;
  • При стыковке труб ПНД с различной арматурой;
  • При выполнении магистральных поворотов;
  • При установке заглушки.

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

Виды фитингов

По особенности конструкции фитинги бывают нескольких видов:

  • Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
  • Отводы. Применяются при формировании поворотов.
  • Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
  • Тройник и крестовина. Применяют при создании разветвлений.
  • Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.

Способы соединения труб ПНД

По возможности как соединить трубы ПНД, так и разъединить их обратно методы скрепления делят на:

  • разъёмные – для фиксации элементов используются дополнительные детали (арматура); конструкцию можно многократно собирать и разбирать, заменять отдельные составляющие;
  • неразъёмные – для скрепления элементов используются сварка, склеивание и т.д.; без повреждения составляющих разобрать готовый контур невозможно.

Преимущества первого способа:

  • экономичность – разъёмное соединение позволяет не покупать лишних деталей при необходимости заменить только одну; кроме того, нет необходимости в приобретении специфических приборов для сварки или пайки труб;
  • простота работы – соединение труб ПНД фитингами достаточно легко осуществимо и не требует приложения излишних физических усилий; кроме того, оно возможно в условиях, не допускающих применения сварочных аппаратов, к примеру, в толще жидкости. При этом сварные фитинги для ПНД труб прослужат многие годы;
  • быстрота – при необходимых сноровке и качестве расходных элементов и арматуры работу можно закончить в сжатые сроки

Классификация фитингов

Прежде чем переходить к классификации фитингов, необходимо разобраться в их предназначении, ведь спектр их достаточно широк. Итак, фитинги применяют для:

  • Соединения труб одинакового диаметра;
  • Стыковки труб с различными диаметрами;
  • Соединения труб с различными арматурами;
  • Создания поворотов труб в системе;
  • Создания различных разветвлений, необходимых для нормальной работы всей системы;
  • Установки заглушки в тупик системы.

Как видите, фитинги – важная часть всей водопроводной системы, поэтому, чтобы не превратиться в уязвимое место, они должны изготавливаться из надёжных водонепроницаемых материалов, которые также будут выдерживать различные погодные и химические воздействия.

Переходя к классификации, стоит сказать, что их существует огромное множество, однако профессионалы часто делят их по следующему принципу:

  • По типу соединения: компрессионные (разборные), сварные и электросварные;
  • Разборные или неразборные;
  • Гибкие (подвижное соединение) или жёсткие (монолитное соединение).

Также необходима вторая классификация, которая делит фитинги на прямые и редукционные. Прямыми фитингами стыкуются пластиковые трубы с равными диаметрами, а редукционными фитингами соединяют трубы с различными диаметрами.
