Механические способы соединения
Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.
Клеммные колодки
Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.
Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.
Самозажимные клеммы
Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).
Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.
Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.
Обжимной способ
Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.
Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.
Соединение при помощи болта
Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.
Подводим итоги
Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.
Как безопасно соединить медный и алюминиевый провод: лучший способ
На вопрос почему, ответ прост — алюминий и медь это «отличная» гальваническая пара. Существует небольшой список недопустимых сочетаний металла в электропроводке, и наши проводники в нём занимают почётное первое место.
Сочетание меди и алюминия вызывает при их эксплуатации повышенное корродирование, т.е. разрушение под воздействие внешних условий. Повышенный износ, далее электродуга, и, как следствие, возгорание.
Однако соединить их всё же можно, нужно только исключить соприкосновение их друг с другом, а сделать это поможет болт «Петровского».
Для этого нам понадобиться болт М4-16, гайка и четыре шайбы, одна из которых граверная.
Шаг №1
Зажимаем кончик в круглогубцах и закручиваем петельку
С помощью круглогубцев формируем на конце алюминиевого проводника ушко. Зажимаем кончик в круглогубцах и закручиваем петельку.

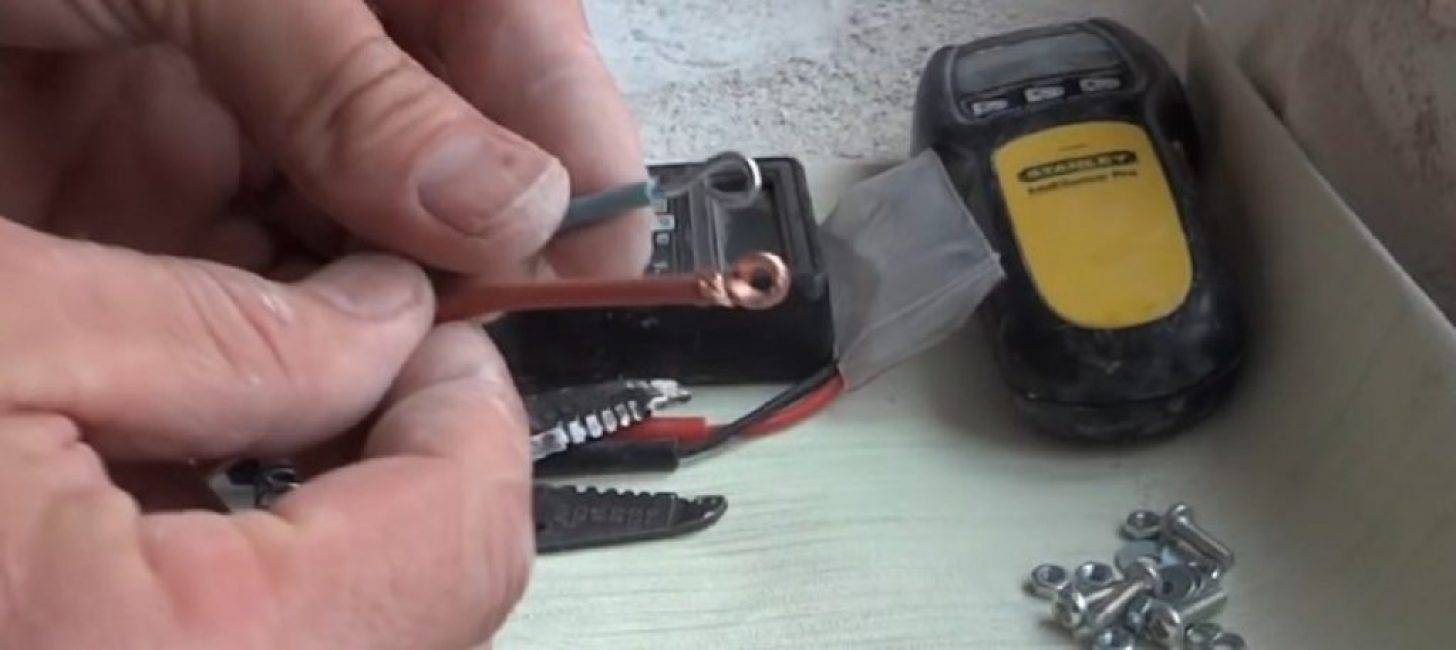

Два провода с одинаковыми ушками
Повторяем аналогичную операцию с медным проводом
Шаг №2

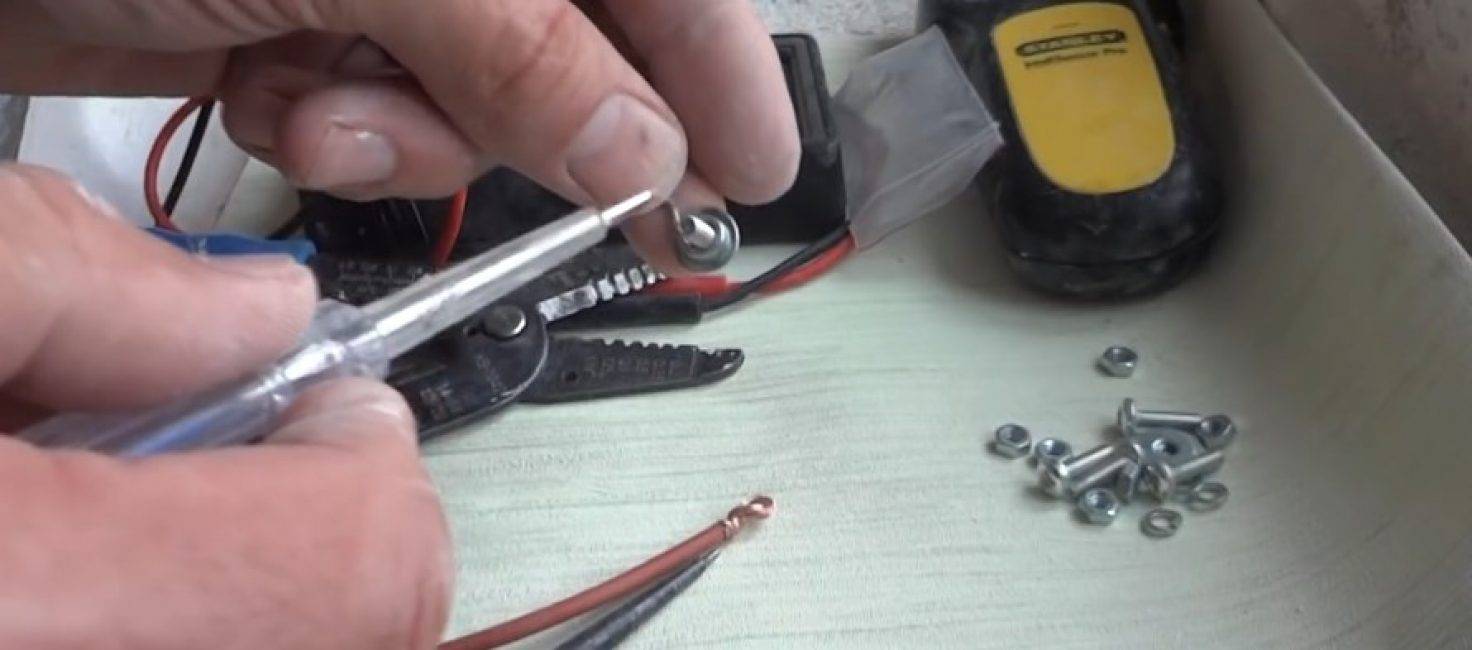

Надеваем первую шайбу
Берём болт М4 и надеваем на него шайбу. Диаметр последней должен быть больше диаметра ушков на проводниках.
После этого на болт через ушко надеваем первый провод.
Если смотреть так, то ушко помещается с загибом по часовой стрелке
Здесь следует пояснить — загиб ушка должен быть направлен в ту же сторону, в которую затягивается на болте гайка, т.е. по часовой стрелке, если смотреть на болт стороны резьбы, как показано на фото выше. Тогда при затягивании гайки ушко не распустится и не выйдет за границы гайки с шайбой.
Шаг №3

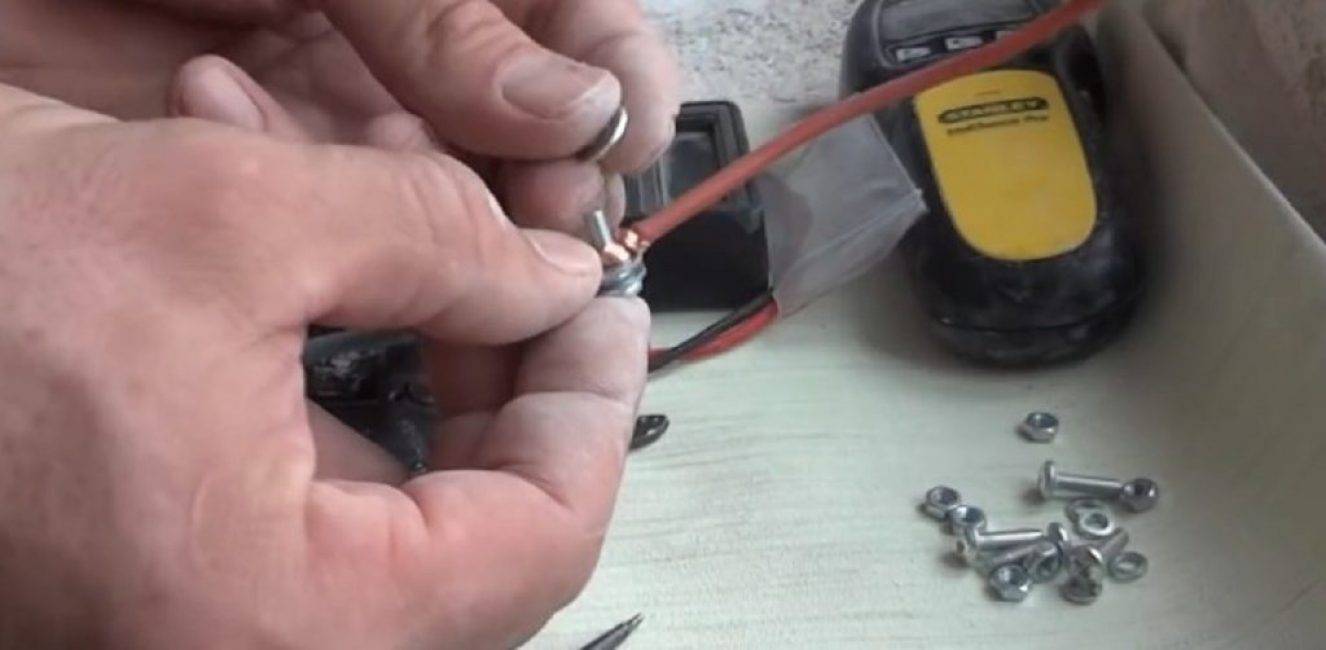

Надеваем разделительную шайбу

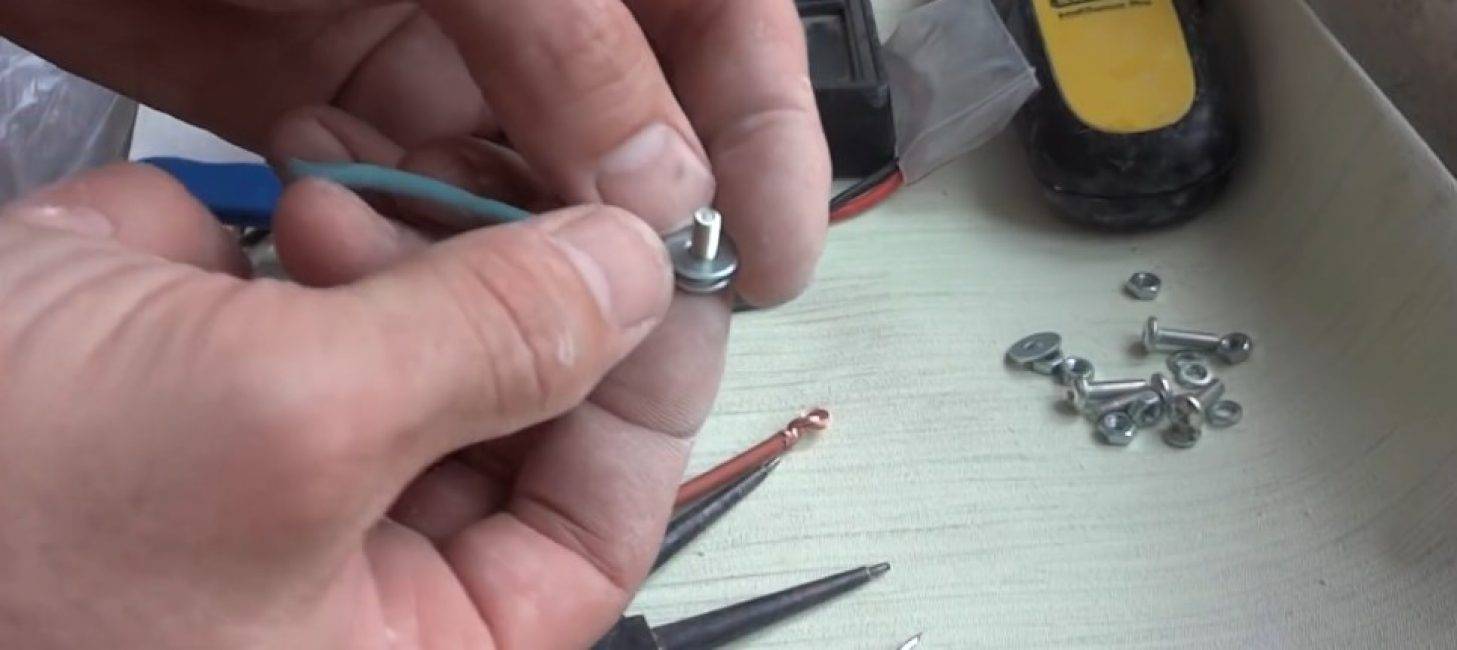

После того, как первый провод был одет на болт, сверху него одевается вторая гайка. Это нужно для разделения проводов, чтоб они друг с другом не соприкасались.
Медный провод соприкасается с шайбой, но не с алюминием

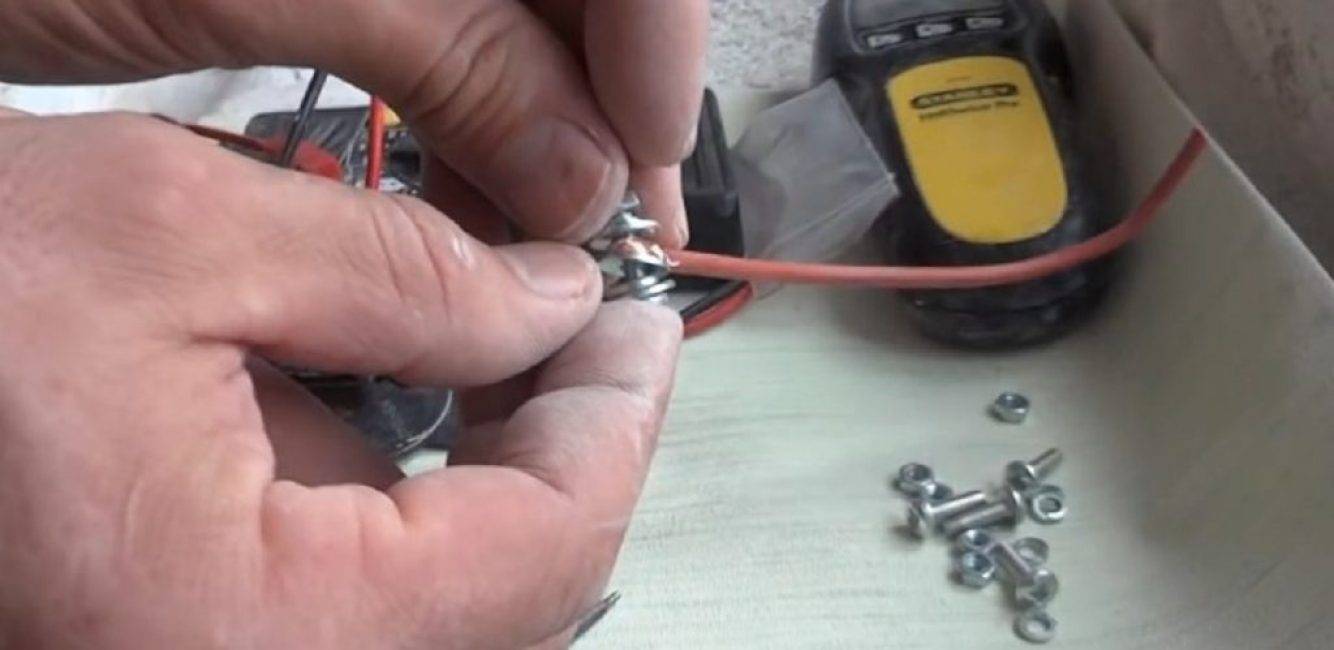

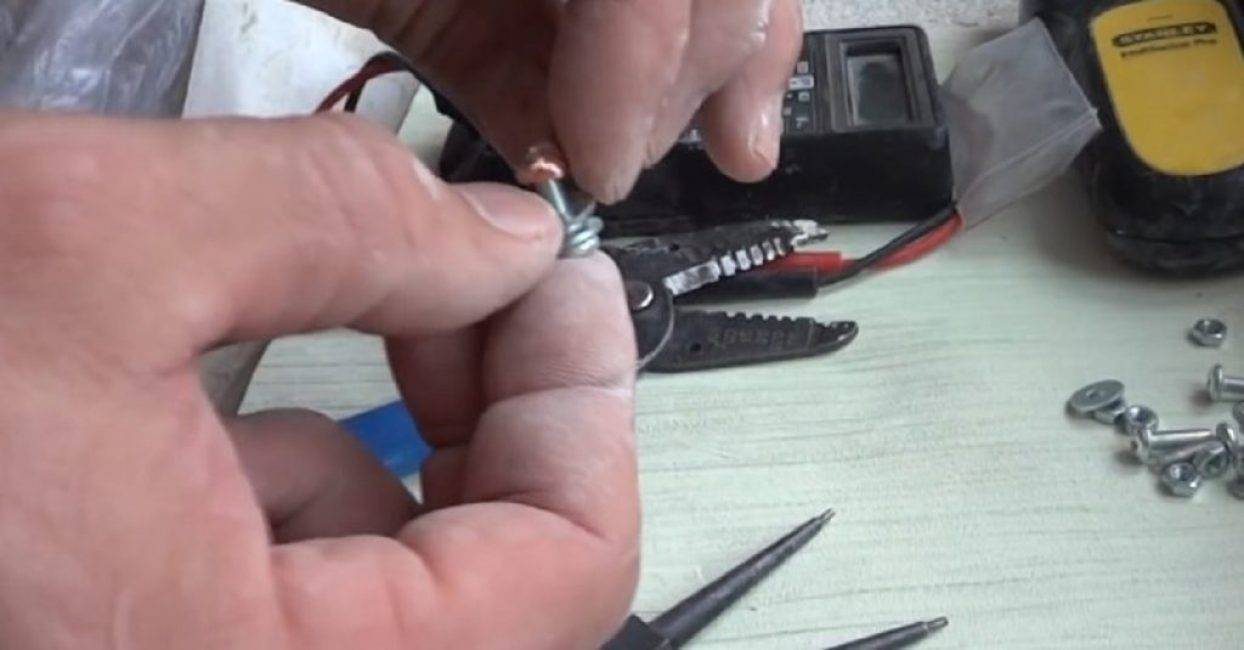

Надеваем второй проводник.
Надеваем четвёртую шайбу, а сверху её ещё и гравер. Он нужен для надёжной фиксации соединения.
Шаг №6

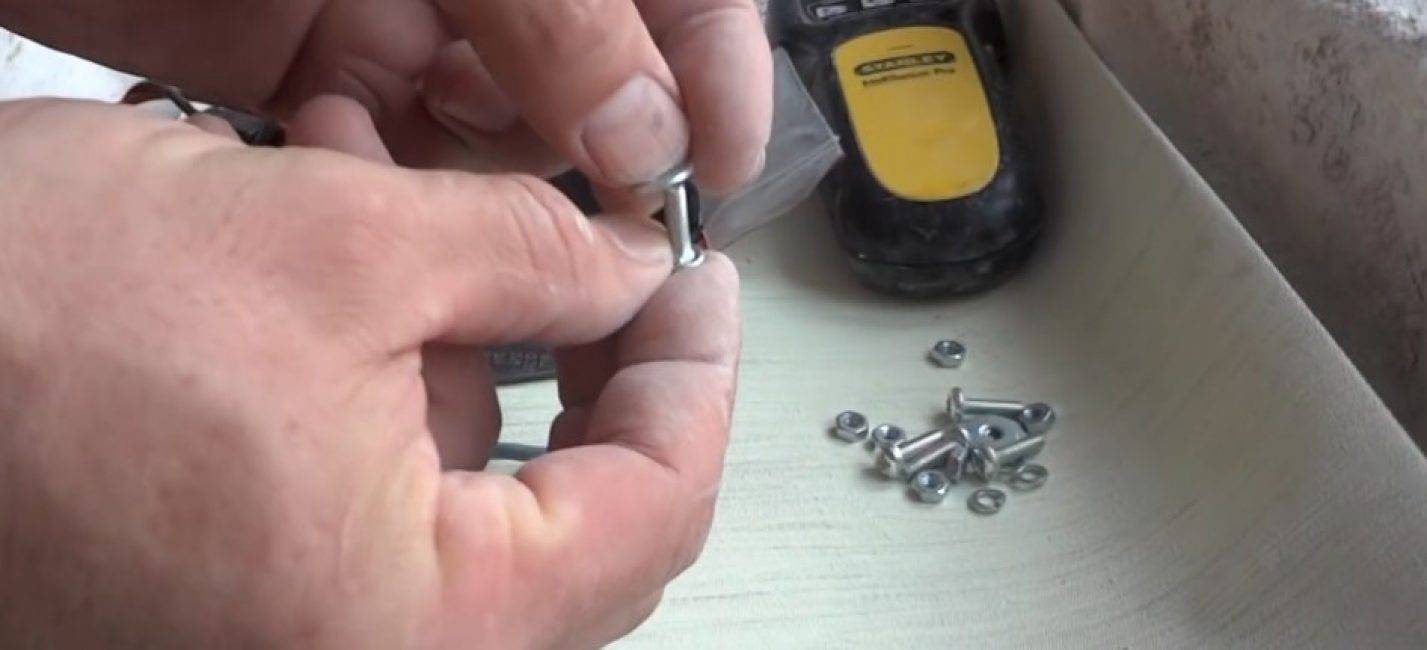

Навинчиваем гайку и затягиваем соединение.
Установив провода, как нужно, соединение затягиваем

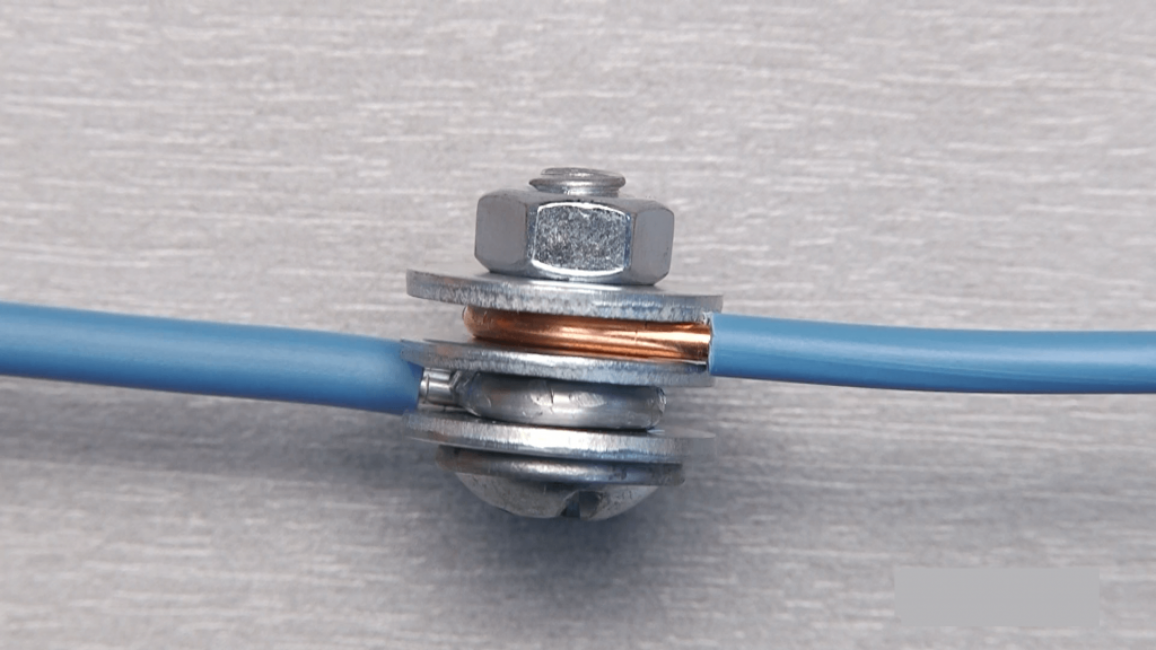

Вот так выглядит соединение проводов
Шаг №7
Изоленты не жалеем
Изолируем узел соединения проводов. Медный и алюминиевый провод надёжно и безопасно соединены и заизолированы, теперь их можно «прятать» в распределительной коробке или в штробе.
Варианты соединения
Существует множество вариантов, как соединить алюминиевые провода между собой.
Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.
Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.
Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов
Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль. Пайка должна быть равномерной, чтобы продлить срок эксплуатации
Пайка должна быть равномерной, чтобы продлить срок эксплуатации.
Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.
Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.
Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.
СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.
Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.
Как соединить алюминиевый провод с алюминиевым неразъемным способом
Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:
- возможность разобрать и собрать заново соединения, не нарушая заклепку;
- необходимость присутствия специальных приспособлений для осуществления заклепки.
На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

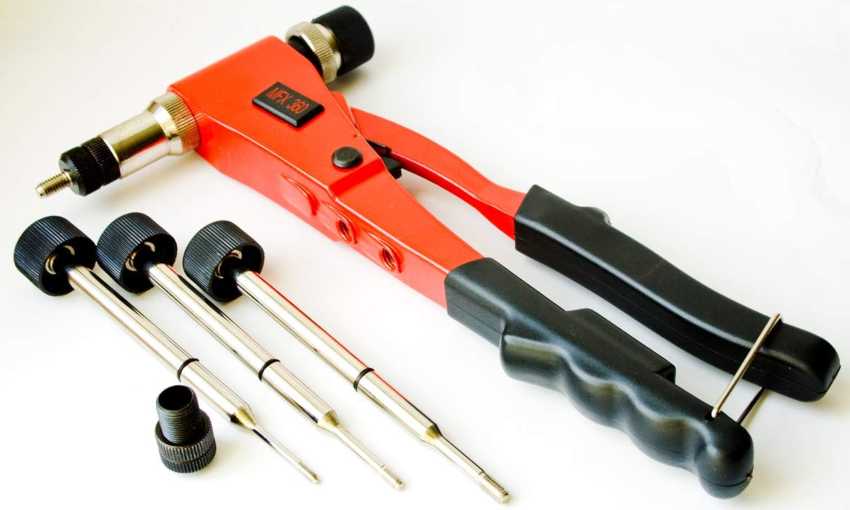

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.
С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.
Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.
На заклепку надевают детали в следующем порядке:
- проводник из алюминия;

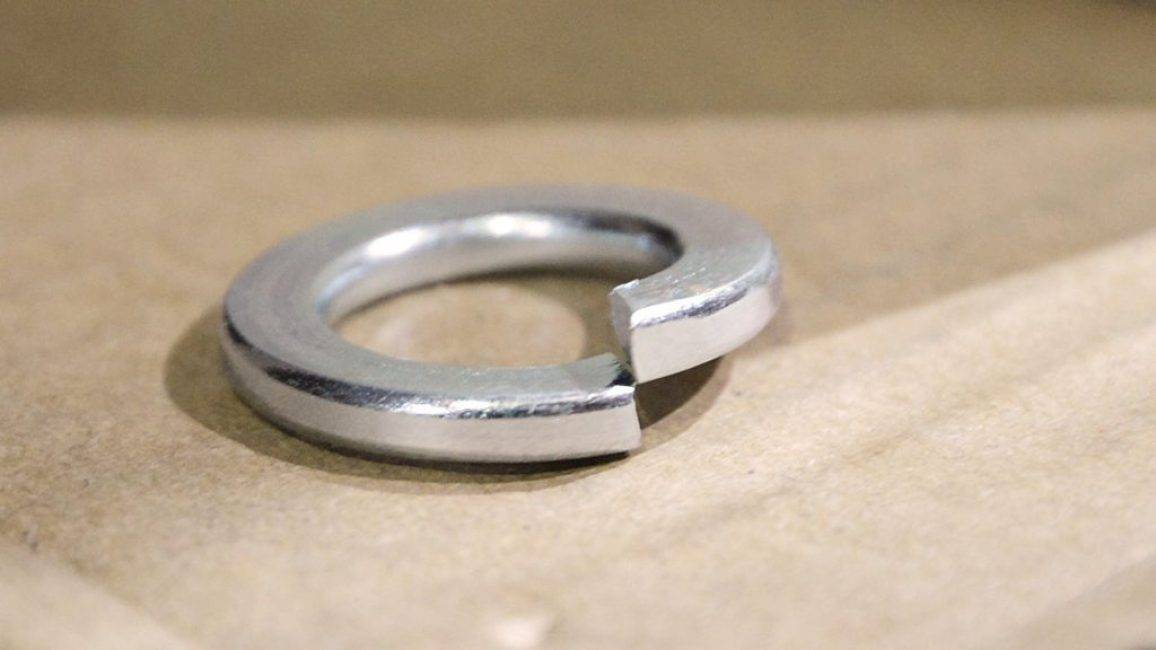

- пружинная шайба;
- проводник из меди;
- плоская шайба.
Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.
Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

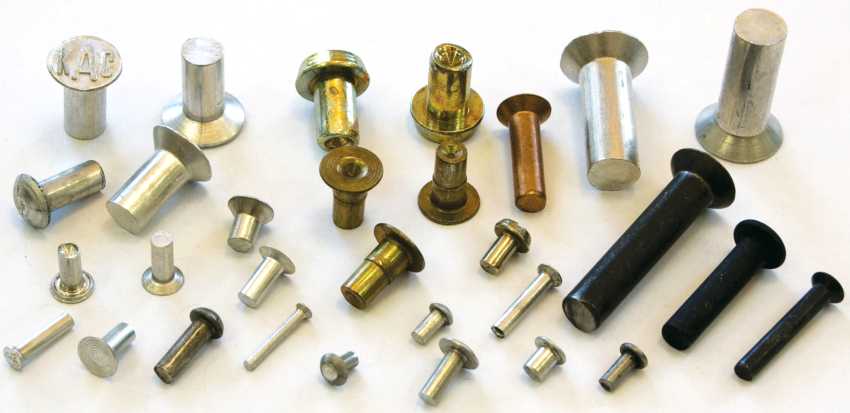

Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.
Wago
Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.
Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.
ЗВИ
Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.
Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.
В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Удивительно, но наименьшее значение получается у винтовых зажимов.
Советы от бывалых монтажников
Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.
Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.
Еще несколько важных правил:
- Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
- Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
- Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
- При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.
Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.
При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.
По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.
Что нужно для пайки паяльником
Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.
Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.
Канифоль и флюсы
Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.
И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.
Припои и флюсы для пайки паяльником медных проводов
Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий. Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.
Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).
Удобно пользоваться припоем с канифолью
Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.
Вспомогательные материалы
Для того чтобы нормально паять паяльником провода нужны еще:
Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.
Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.
Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их удерживать пассатижами. Только должны инструмент должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.
Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.
Как соединить между собой алюминиевый и медный провод — проверенные способы
Согласно современным стандартам, проводка в жилых, общественных и производственных зданиях должна делаться из провода, который имеет медную жилу. Однако в некоторых старых помещениях еще можно встретить алюминиевые аналоги.
Оптимальный вариант в этом случае – полная замена электросети. Но если это нецелесообразно по экономическим или техническим условиям – можно сделать соединение алюминиевых и медных проводов между собой без ухудшения эксплуатационных качеств и безопасности.
Проблема соединения
При неправильном выполнении соединительного контакта между проводниками из различных материалов можно наблюдать интенсивный процесс окисления, и как следствие – разрушение одного из проводников. Это связано с различным значением электрохимических потенциалов, возникающих при контакте металлов различного вида.
Для сохранения целостности соединения не допускается соприкосновение материалов, у которых значение потенциала превышает 0,6 мВ.
В противном случае будут наблюдаться следующие процессы:
- Наличие паров воды в воздухе станет катализатором для начала реакции окисления. Т.е. чем выше влажность – тем быстрее произойдет разрушение металла.
- Уменьшение толщины жилы кабеля приведет к нарушению плотного прилегания проводов. Это может стать причиной потери контакта или короткого замыкания.
- Алюминий характеризуется повышенной степенью текучести. Поэтому при его разогреве из-за возникающего резистивного эффекта может произойти деформация жилы.
Во избежание этих явлений рекомендуется предварительно обработать медный провод оловянно-свинцовым припоем. Это даст возможность выбрать из нескольких видов соединения проводки меди и алюминия.
Метод скрутки
Это наименее трудоемкий и простой способов создания единой цепи из проводников. Он не требует применения специальных инструментов и расходных материалов. Его суть заключается в обвивании жил друг с другом.
Методы скрутки проводки
Основным недостатком скрутки является возможная потеря контакта между жилами проводки. Это возникает в результате различного значения теплового расширения материалов. Именно это является причиной появления нежелательного резистивного эффекта.
Также нужно учитывать правила выполнения такого соединения. Жилы должны обвивать друг друга. Наиболее часто встречающая ошибка – когда геометрия одного провода остается неизменной, а другой образует вокруг него спираль. Такое соединение является крайне ненадежным.
Резьбовой контакт
Для проводки большого диаметра можно применить резьбовое соединение. Для этого потребуется винт, гайки и пружинные шайбы. Кабель зачищается на расстояние, равное длине окружности соединительного элемента. Затем устанавливается пружинная шайба и одна опорная гайка. Жила обматывается вокруг винта и снова устанавливается шайба.
Для лучшего контакта рекомендуется залудить концы жил. Это же в обязательном порядке необходимо сделать, если соединяются многожильные провода, типа РКГМ и подобных. Основным недостатком этого способа является низкая степень безопасности эксплуатации. Вся конструкция при подключении к электросети будет под напряжением. Заизолировать ее будет крайне трудно.
Монтажные колодки
Для формирования надежных и долговечных соединений лучше всего использовать монтажные колодки. Их корпус изготавливается из полимерных материалов, которые не проводят электрический ток. Внутри располагаются контакты, к которым присоединяются провода.
Для правильной установки необходимо зачистить монтажный конец провода на длину, равной углублению колодки. Обычно этот параметр составляет около 5 мм. Затем с помощью встроенных механизмов следует зафиксировать жилу в конструкции.
По виду соединения колодки разделяются на два типа.
- Резьбовая фиксация. Ее механизм аналогичен способу, описанному выше. Провод помещается между зажимной шайбой и винтом, расположенным на болте.
- Пружинный зажим. Для фиксации жилы необходимо установить ее зачищенный конец в монтажное отверстие. В зависимости от конструкции колодки дальнейшее крепление может быть неразъемным (одноразовым) или рычажным. Последний вариант приемлем в том случае, если впоследствии нужно будет демонтировать соединение.
Кроме этих способов для соединения медного и алюминиевого проводов нередко применяют заклепочник. Однако он не отличается высокой надежностью, так как после формирования заклепки нельзя будет регулировать степень зажима жил.
