Механическая вентиляции квартиры
Она требуется, когда естественная схема не справляется с поставленными задачами. Из названия становится понятно, что такая система завязана на установке и функционировании приточного оборудования.
Данный принцип организации имеет два подвида. Первый предполагает установку отдельных приточных устройств, например, клапанов в каждой квартире. Вторая основана на установке общих централизованных устройств (вентиляторов) на весь дом. Очень часто в комплекте с приточным оборудованием устанавливаются кондиционеры, фильтры, осушители или увлажнители, рекуператоры тепла и прочее дополнительное оборудование, призванное сократить потери тепловой и электрической энергии и затраты на монтаж.
Приточный вентилятор
Организация приточной сети в квартире или многоквартирном доме предполагает выполнение определенных проектных работ, призванных рассчитать необходимое количество подаваемого воздуха, увязать приточные и вытяжные каналы между собой, не нарушив естественного процесса воздухообмена, а также обеспечить адекватный верный подбор оборудования для приточной схемы.
Следует также отметить, что самым дорогим и сложным в организации является монтаж наборной приточной вентиляции. Такая сеть предполагает устройство воздуховодов из фасонных частей и дополнительную установку рекуператоров, климатического оборудования и фильтров.
Наборная вентиляционная система
В целом устройство воздухообмена, т.е. схема вентиляции квартиры – сложный механизм, от которого зависит эффективность работы всей сети в доме, здоровье жильцов и их комфортное бодрое самочувствие.
Требования к содержанию жилых помещений
9.1. При эксплуатации жилых зданий и помещений не допускается: – использование жилого помещения для целей, не предусмотренных проектной документацией; – хранение и использование в жилых помещениях и в помещениях общественного назначения, размещенных в жилом здании, опасных химических веществ, загрязняющих воздух; – выполнение работ, являющихся источниками повышенных уровней шума, вибрации, загрязнения воздуха, либо нарушающих условия проживания граждан в соседних жилых помещениях; – захламление, загрязнение и затопление жилых помещений, подвалов и технических подполий, лестничных пролетов и клеток, чердачных помещений. 9.2. При эксплуатации жилых помещений требуется: – своевременно принимать меры по устранению неисправностей инженерного и другого оборудования, расположенного в жилом помещении (систем водопровода, канализации, вентиляции, отопления, мусороудаления, лифтового хозяйства и других), нарушающих санитарно-гигиенические условия проживания; – проводить мероприятия, направленные на предупреждение возникновения и распространения инфекционных заболеваний, связанных с санитарным состоянием жилого здания, по уничтожению насекомых и грызунов (дезинсекция и дератизация).
Противодымная и противопожарная вентиляция
Все вентиляционное оборудование должно устанавливаться согласно противопожарным правилам СП 7.13130.2013. Пренебрегать этими простыми правилами при разработке схемы и монтаже нельзя. Любое здание, а тем более общественное, обязательно должно оборудоваться противопожарной и противодымной вентиляцией надлежащего качества.
Распространение огня и дыма по системе воздуховодов — немалая проблема при пожаре. Для борьбы с ней в воздуховодах монтируются противопожарные клапаны с датчиком температуры.
В нормальных условиях он постоянно открыт. При повышении температуры до экстремальной происходит срабатывание датчика, который приводит в действие привод клапана. После закрытия уплотнитель, нанесенный на край клапана, расширяется, максимально плотно прилегая к воздуховоду.
Задымленность помещений препятствует эвакуации и осложняет работу пожарных. Полностью избавиться от дыма не получиться, но можно свести к минимуму его вред, установив вентиляторы подпора и дымоудаления.
Вентиляторы дымоудаления нужны для устранения из помещения дымовоздушной смеси. Современные модели способны работать при температуре 400-600 °С около 2 часов
Вентиляторы подпора противодымной вентиляции необходимы, чтобы обеспечить людей на пути эвакуации чистым воздухом. Нагнетая воздух в местах скопления людей (эвакуационные коридоры, лестничные клетки), он повышает давление, не давая проникнуть туда дыму.
Нормативные требования
Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».
Для удобства читателя сведем ключевые требования документов воедино.
Температура
Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.
- При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
- При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.
Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.
Последствия промерзания.
Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

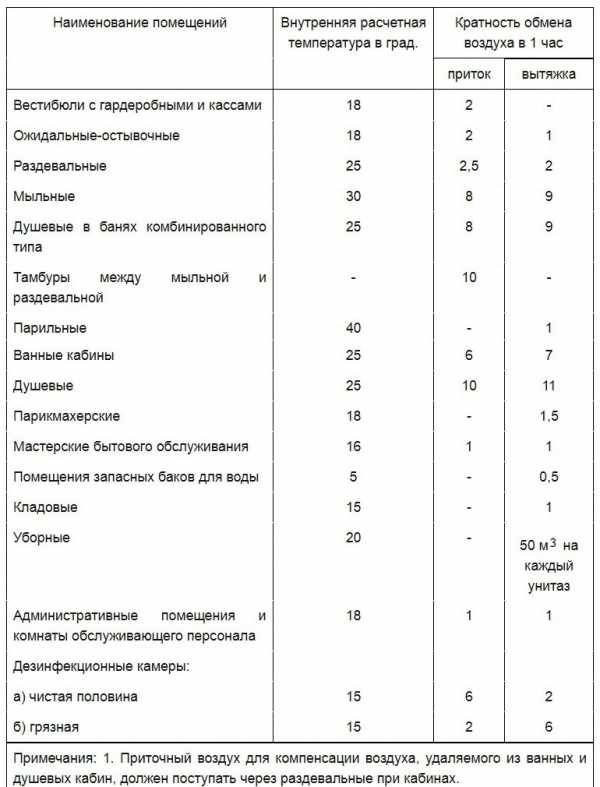

Нормы воздухообмена
Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?
| Помещение | Минимальный воздухообмен |
| Жилая комната | 3 м3/час на 1 м2 площади |
| Кухня | 60 м3/час для электроплит и 90 м3/час для газовых плит |
| Ванная, туалетная комната | 25 м3/час |
| Совмещенный санузел | 50 м3/час |
Дополнительные требования
Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?
Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.
В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.
- Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
- При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
- При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.

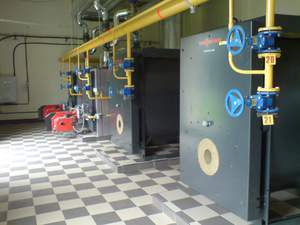

- Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
- Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.
Варианты реализации вентиляционной системы
Реализация качественной вентиляции и системы кондиционирования общественных помещений — залог комфорта и хорошего самочувствия людей. Есть несколько основных технических решений для этих инженерных систем.
Общеобменная наборная вентиляция
Вытяжная часть вентиляционной системы нужна для устранения загрязненного воздуха, избытка влаги и тепла из помещения.
Ее корректная работа зависит от постоянного притока воздуха. Для этого нужна приточная вентиляция, подающая свежий воздух извне помещения.
В пределах одного этажа воздуховоды разводятся по потолку, позже, когда система будет полностью собрана, их можно будет спрятать за подвесным потолком
Наборная вытяжная вентиляция состоит из: наружной решетки, вентилятора, блока автоматики, воздуховодов, вытяжных зонтов (кухни, лаборатории), внутренней решетки или вытяжных диффузоров.
Для приточной вентиляции нужны следующие составные элементы: наружная решетка, фильтр, нагреватель воздуха, глушитель, датчики влажности, температуры, обмерзания, вентилятор, воздуховоды, внутренние настенные или потолочные решетки, приточные диффузоры.
Такой тип вентиляции используется наиболее часто в общественных зданиях. В строении монтируется несколько веток общеобменной вентиляции, не сообщающихся друг с другом.
Плюс наборной вентиляции — отдельная очистка воздуха в разных помещениях, возможность регулировать мощность воздушного потока в каждом кабинете. Но подобное инженерное решение имеет и ряд недостатков. Основной — громоздкость. В зданиях, где нет возможности спрятать воздуховоды за навесным потолком, возникают проблемы с эстетичностью данной конструкции.
В случае, когда вентиляция является межэтажной, вертикальные воздуховоды монтируются способом наращивания сверху или наращивания снизу.
В случаях, когда монтаж подвесного потолка невозможен, воздуховоды за ним не спрятать. Вентиляционная система прокладывается открытым способом, воздуховоды декорируются в соответствии с интерьером заведения
Некоторые бары и рестораны используют воздуховоды в качестве части декора помещения. В таком случае обычно используются нержавеющие воздуховоды. В целом, аккуратно смонтированная вентиляция вписывается в интерьер заведения.
Для подавления шума воздуховоды покрываются изолирующим материалом, который эффективно препятствует распространению звуков между отдельными помещениями и практически сводит к нулю шум воздуха в самих воздуховодах.
Подобная система вентиляции подходит для зданий с большим количеством раздельных кабинетов.
Приточно-вытяжная вентиляция с рекуперацией

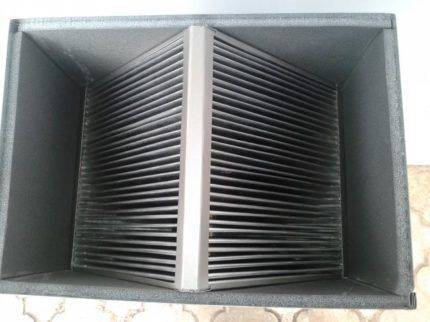

От предыдущего варианта эта вентиляционная система отличается наличием рекуператора — теплообменника поверхностного типа. Устанавливается в месте пересечения приточной и вытяжной веток вентиляции.
Удаляемый из помещения воздух оставляет на пластинах рекуператора тепло. Воздух, который поступает по приточной системе, нагревается от его керамических пластин.
Рекуператор в системе вентиляции нагревает свежий воздух до комфортной температуры. Это энергоэффективное приспособление позволяет сохранить около 20-30% тепла
Обратные клапаны в корпусе рекуператора препятствуют выбросу воздуха между ветками вентиляции.
Рекуперация позволяет весьма значительно сэкономить на обогреве. Особенно ощутимо это преимущество рекуператора в большом помещении: конференц-зале, кинотеатре, актовом зале.
Приточно-вытяжные установки
Использование вентиляционной установки отпугивает многих владельцев зданий из-за высокой цены самого агрегата. Он представляет собой устройство «все-в-одном» – основные элементы размещаются в корпусе.
Отдельные модели комплектуются охладителем воздуха. К сожалению, использовать его для кондиционирования большого количества кабинетов разного назначения затруднительно. Это происходит из-за невозможности установить индивидуальный температурный режим для каждого отдельного помещения.
Использование вентиляционных установок избавит от шума и лишних хлопот с обустройством вентиляции и гарантирует минимум хлопот с обслуживанием системы вентиляции
Приточно-вытяжные установки — самый простой вариант организации вентиляционной системы. Довольно компактное устройство не занимает много места в вентиляционной камере.
Из-за того, что вентиляторы расположены внутри хорошо изолированного корпуса, уровень шума от приточно-вытяжной установки ниже. Обслуживание установок стоит значительно дешевле, чем наборных систем. Их недостаток — необходимость монтировать дополнительное вентиляционное оборудование в санузлах, курительных, серверных.
Уход за домашней вентиляцией
Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом
Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения
Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.
После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.
Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.
Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.
Системы отопления
6.3.1. В отапливаемых помещениях должна поддерживаться нормируемая температура воздуха.
6.3.2. В зданиях, где отсутствует система отопления допускается использовать локальное отопление на рабочих местах и ремонте оборудования.
6.3.3. Лестничные пролеты можно не отапливать в случаях, предусмотренных положением СНиП.
6.3.4
Отопление проектируется с учетом равномерного нагревания и, принимая во внимание расходы тепла на нагревание воздуха, материалов, оборудования и прочего. За единицу принимают тепловой поток 10 Вт на 1 кв. м
м.
В параграфе 6.4 рассмотрены все требования к трубопроводам отопления, где их можно проложить, где нельзя, регламентируют способы прокладки, закладывают в проект срок службы. Указывают допустимые нормы погрешности уклонов прокладываемых труб воды, пара и конденсата при различных условиях направления движения пара и скорости воды.
В параграфе 6.5 рассматривается все, что касается отопительных приборов и арматуры, какие радиаторы можно устанавливать, схемы подключения, места расположения, расстояние от стен.
Параграф 6.6 рассматривает все вопросы, связанные с печным отоплением: в каких зданиях оно допускается, какие требования к печам, температуре их поверхностей, сечениям и высоте дымовых труб.

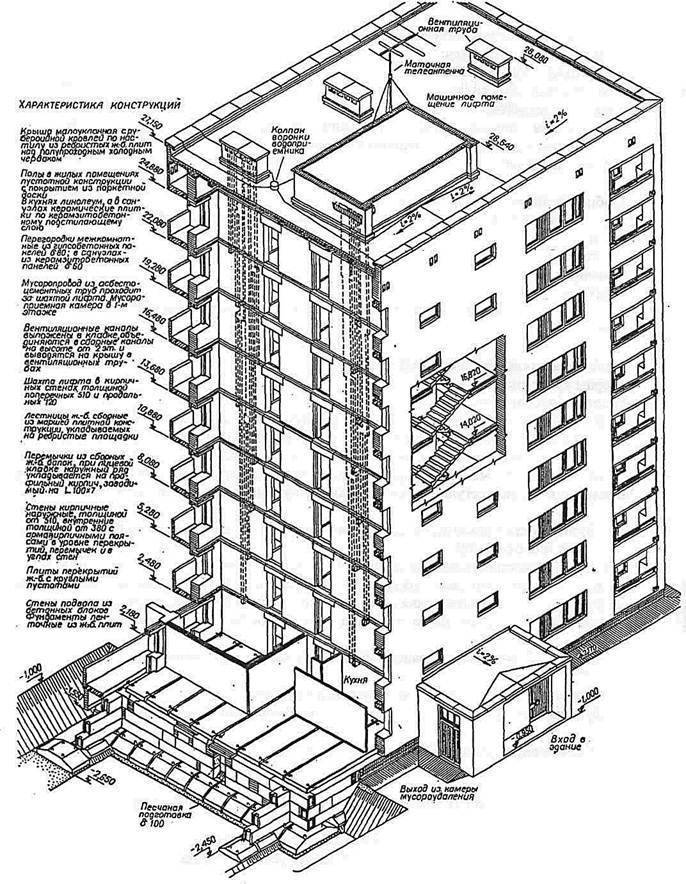

Виды жилых зданий
Рассматривая жилые строения, можно поделить их на типовые и индивидуальные.Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.
А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.
Также производится разделение на многоквартирные и одноквартирные дома.Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.
Сюда же причисляют интернаты, общежития и гостиничные комплексы.Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.
Выводы и полезное видео по теме
Как бороться с тяжелой атмосферой в помещении:
Мы рассмотрели обязательные и допустимые параметры микроклимата в некоторых категориях зданий, а также в каких помещениях должна быть, и какая именно, вентиляция. Как видите, в большинстве случаев они отличаются. Единое требование — где-бы не находились, они должны соответствовать действующим нормативам. Соблюдение норм — гарантия безопасности жизни и здоровья людей.
Разумеется, мы дали вам лишь общие представления, озвучить в одной статье по каждому пункту все точные требования невозможно. Тем более, что они зачастую индивидуальны по габаритам зданий, их геометрии, расположению залов и так далее. Если вам нужно разработать качественную вентиляцию или кондиционирование, следует обращаться в опытные фирмы с лицензией, также как и для того, чтобы доказать, что ваши права на комфортный микроклимат в каком-либо случае нарушаются.
А вы сталкивались с проблемами микроклимата? Или может быть проектировали систему воздухообмена? Делитесь своим опытом и задавайте интересующие вас вопросы в комментариях.
