Скважинный адаптер: виды, установка, цена и отзывы

Плюсы скважинного адаптера

1. Доступная цена – главное преимущество адаптера.

Он стоит около 5000 руб. Для сравнения, качественный пластиковый кессон обойдется примерно в 40000 руб.

2. Сравнительно недорогой монтаж.

При монтаже кессона нанимают спецтехнику и копают котлован, заливают в нем бетонную плиту, делают якорение. При монтаже адаптера этих расходов нет. Земляные работы ограничиваются копкой траншеи под трубу. Затем выпиливают в стенке трубы отверстие, опускают и закрепляют резьбовую часть адаптера. Далее соединяют вторую часть адаптера с насосом, опускают ее в трубу и соединяют через клиновой замок («ласточкин хвост») с неподвижной частью. В компании Загород стоимость монтажа составляет 4500 руб.

3. Можно проложить трубу ниже глубины промерзания.

Этим скважина с адаптером выгодно отличается от летней скважины, из которой труба обычно не прокладывается до дома. На зиму летнюю скважину надо утеплять или полностью переделывать под адаптер или кессон. Об этом читайте в нашей статье Обустройство скважины своими руками.

4. Не занимает место на участке.

Кессон имеет большие габариты и под него надо подготовить место. При монтаже адаптера такой проблемы не возникает.

5. Подходит для высоких грунтовых вод.

В адаптере предусмотрены резиновые уплотнительные кольца, которые смыкаются герметично. Вода не выливается из скважины и не попадает в нее в глине и/или при высоких грунтовых водах.

6. Автоматика в безопасности.

Гидробак и реле давления монтируют в доме, затопление грунтовыми водами невозможно.

Гидроаккумулятор установлен в доме

Проблема выбора

Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.

Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.

Как устанавливается адаптер для скважин.

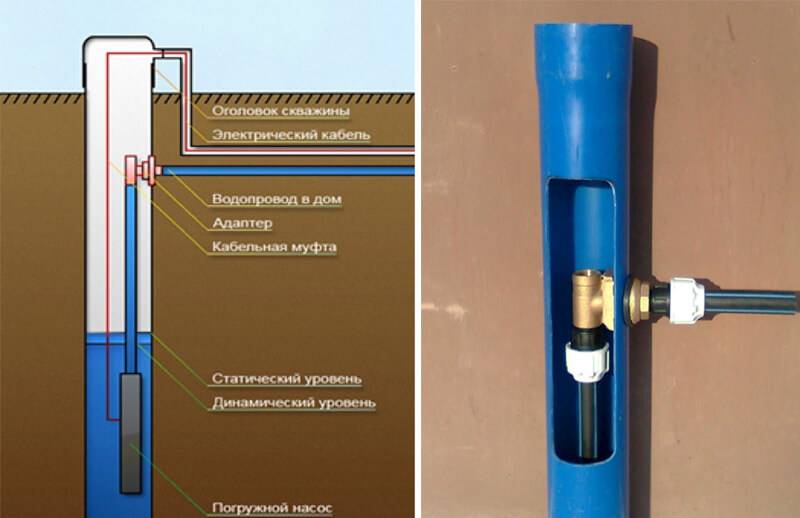

Как устроен адаптер

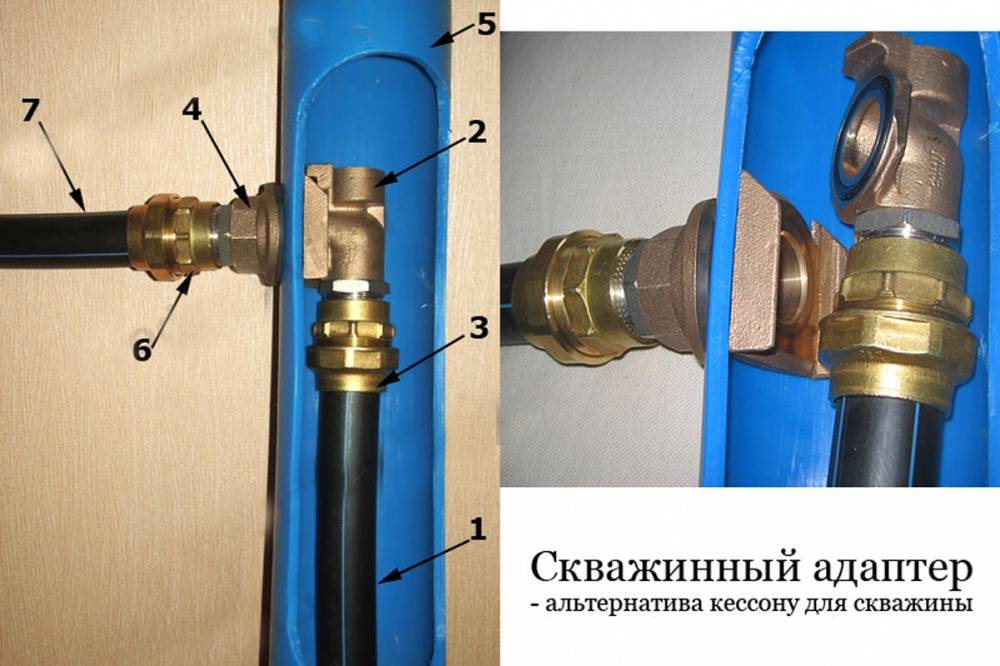

Сама конструкция состоит из двух частей: наружной и внутренней:

Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;

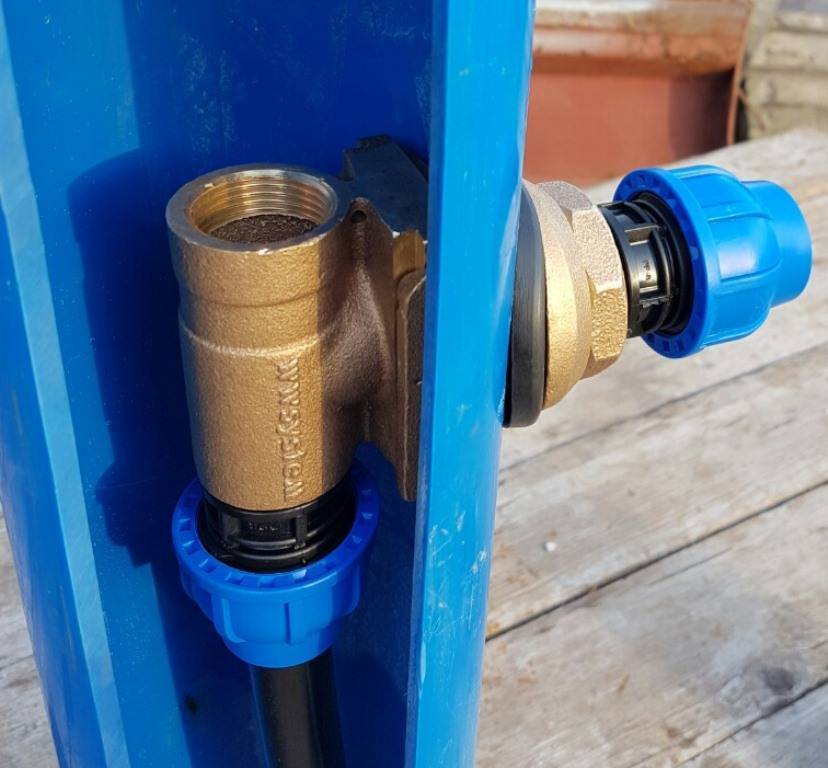

Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.

Конфигурации адаптеров могут быть разные, но принцип действия везде один.

Материал для изготовления

Иллюстрации	Рекомендации
	Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше.
	Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет.
	Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет.
	Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые.

Ведущие производители

Торговая марка	Рабочий диаметр	Средняя цена	Страна производитель
Baker	100-200 мм	3400руб.	США
American Granby Harvard	110-130 мм	5000руб	США (Есть лицензионный товар производства Тайвань)
Debe	125-195 мм	4500руб	Швеция
Vinkell	127-158 мм	3000руб	Неизвестно
Unipump	110-160 мм	2000руб	Россия

Цены актуальны на весну 2017 г.

При покупке сразу проверяйте комплектацию изделия.

Кессон или адаптер

Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против

Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.

Адаптер для скважин	Кессон
Стоимость.
При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб.	Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб.
Сложность работы.
Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант.	Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто.
Временные затраты.
На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней.	Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня.
Расстояние от скважины до дома.
По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер.	В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома.
Габариты.
Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей.	Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место.
Герметичность.
Обеспечивается полная герметичность соединения.	При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж.
Техническое обслуживание.
Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело.	Сделать профилактику оборудования установленного в кессоне не составит большого труда.

Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы. Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием. В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз

Если бюджета недостаточно, стоит обратить внимание на данных механизм;
жидкость в устье водоскважины не промерзает;
простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
возможность монтажа вблизи коммуникационной системы;
возможность скрытой установки насосного механизма;
эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
надежность;
возможность применения при высоких уровнях грунтовых вод;

100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Преимущества и недостатки адаптера для скважины

Как и любое другое техническое приспособление, адаптер для скважины имеет свой набор преимуществ и недостатков. Для начала укажем, каковые достоинства подобного изделия и чем оно лучше более популярных на текущий момент кессонов и приямков.

Стоимость – первое и основное преимущество адаптера для скважины, на которое обращают внимание владельцев загородных домов производители и продавцы подобных изделий. И действительно, обустройство адаптера в обсадной трубе в итоге выйдет раз в 5-6 дешевле, чем монтаж кессона

Поэтому если у вас по каким-либо причинам бюджет на строительство загородного дома и его водоснабжения ограничен – обратите внимание на подобный способ соединения скважины с водопроводом.

Отсутствие земляных работ при обустройстве – адаптер не требует долгого (или дорогого, если привлечь экскаватор) извлечения грунта. Это преимущество особенно много значит в том случае, когда скважина проходит рядом с какими-либо другими коммуникациями, а переносить их дорого и нежелательно.

Быстрота установки – полный процесс монтажа адаптера для скважины занимает несколько часов. Если для вас важна экономия времени или у вас нет возможности уделять строительству дома слишком много времени – отдайте предпочтение не кессону или приямку, а адаптеру.

Простота обустройства – установка подобного оборудования для скважины своими руками не требует каких-либо особых навыков и знания нюансов. Достаточно иметь нужные инструменты, базовые умения обращения с ними и немного времени.

Компактность – обсадная труба вместе с адаптером не займет много места на участке и не будет «пятном», портящим внешний вид вашей новой и красивой усадьбы. По сути, над землей будет располагаться только крышка скважины диаметром около 30-40 см.

Герметичность – самый простой кессон из бетонных колец в период с февраля и по май нередко заполняется талыми водами. Они, в свою очередь, примешиваются к жидкости, поступающей из скважины, портят вкус и качество. Для металлической или пластиковой обсадной трубы вместе с адаптером для скважины такое явление при грамотном монтаже практически невозможно.

Адаптер для скважины (скважинный адаптер) 1 дюйм, БРОНЗА, С84400

У адаптера много преимуществ

Теперь перейдем к недостаткам, свойственным адаптерам для скважины. Во-первых, средний срок службы подобного изделия ниже, чем качественного кессона. Особенно это становится заметно в том случае, когда был приобретен не самый качественный адаптер для скважины — не из меди или латуни, а из сплавов неизвестного происхождения и состава.

Во-вторых, адаптер для скважины требует регулярной замены резиновых прокладок, что связано с выкапыванием обсадной трубы раз в 2-3 года. В противном случае герметичность конструкции нарушится и со временем туда начнет попадать талая вода — так, же как и в дешевый кессон из бетонных колец. Также земляных работ потребует возможный ремонт адаптера для скважины.

Резиновые прокладки нужно периодически менять

В-третьих, при излишне долгой эксплуатации внешняя и внутренняя части изделия, соединенного по принципу «ласточкин хвост», может буквально прикипеть. Похожее явление хоть раз наблюдали те, кто пытался демонтировать старые водопроводные или канализационные трубы, которые до этого не трогали много лет.

Скважинный адаптер

В-четвертых, труба для скважины с адаптером действительно небольшая по своим габаритам. Но это значит и то, что большую часть оборудования туда не разместишь, как в пластиковый или металлический кессон. Потому адаптер приходится монтировать непосредственно в доме, отнимая у последнего полезную площадь. Кроме того, для адаптера по размерам подойдет далеко не каждый насос – об этом стоит помнить, выбирая оборудование для скважины.

Как выбрать адаптер?

При выборе оборудования такого типа нужно обязательно обратить внимание на такой момент, как материал, из которого изготовлен адаптер. От этого напрямую зависит срок службы приспособления

Самыми дешевыми вариантами будут латунные сплавы. Но такой адаптер придется менять на новый уже через 5-7 лет. Бронза может послужить до 25 лет. Но этот материал достаточно дорогой, поэтому такие устройства встречаются в продаже редко.

В последнее время большую популярность приобрели сплавы из железоуглеродистой стали, то есть из нержавейки, а также DZR. Оба материала способны проработать до 25 лет без необходимости в замене оборудования. Более того, они не создают со временем вредных примесей в питьевой воде, поэтому такие адаптеры отвечают всем современным требованиям и санитарным нормам.

Аббревиатура DZR означает «устойчивость к потере цинка». Это хороший, прочный, современный и относительно недорогой материал. Он не поддается коррозии, не портит питьевую воду и может служить десятки лет.

Покупатели обращают внимание не только на материал изготовления устройства, но и на такой момент, как цена. Для многих именно это является решающим фактором при выборе оборудования для создания водопровода

В наше время рынок подобной продукции в основном предлагает американские, немецкие, тайваньские и российские модели. Первые являются самыми дорогими, но они, как и европейские адаптеры, максимально качественные. Стоимость большинства американских адаптеров составляет 4-5 тыс. рублей. Российская продукция стоит вдвое дешевле. Но тут часто попадаются адаптеры из латуни, которые считаются не самым лучшим и надежным вариантом. Если приобрести модель из средней ценовой категории и потратиться на монтаж, который будет произведен профессионалами, выложить придется около 12000 рублей. Однако, имея определенные навыки строительных и монтажных работ, можно установить оборудование своими руками. Экономия будет составлять 5-6 тыс. рублей.

Монтаж

Адаптер состоит из двух частей – статической и съемной.

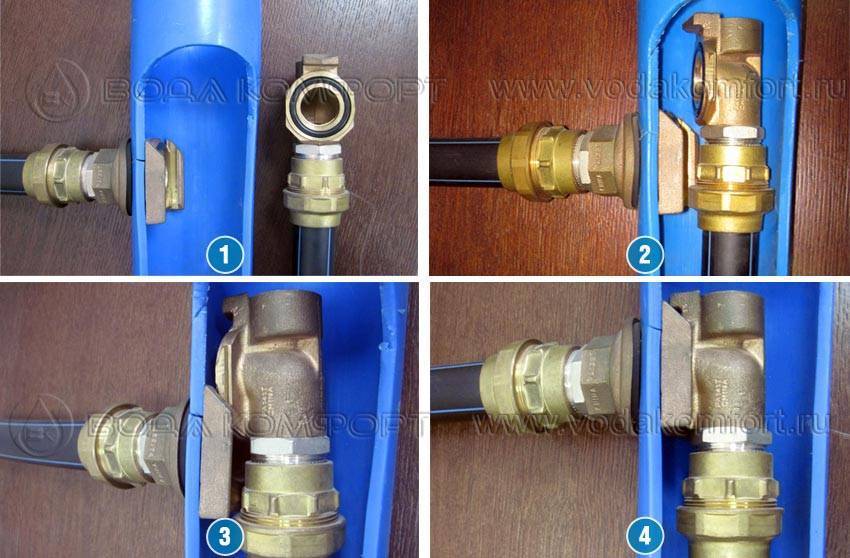

Его статическая часть закрепляется на обсадной трубе – на фото 1 слева. Для этого в стенке трубы на нужной глубине (ниже глубины промерзания) делается отверстие. С помощью съемника статическая часть опускается в скважину на эту глубину и через резиновое уплотнение притягивается к стенке трубы накидной гайкой. К оставшейся резьбовой части при помощи компрессионного фитинга делается переход на полиэтиленовую трубу, которая по траншее идет в дом.

Съемная часть крепится на водоподъемную трубу скважинного насоса – фото 1 справа. На этом элементе поток воды меняет свое направление с вертикального на горизонтальное.

На статической части имеется направляющий паз, в который должен попасть гребень на съемной части. При этом резиновая уплотнительная прокладка прижимается к площадке на ответной детали, за счет чего достигается герметичность.

На фотографиях 2, 3 показаны промежуточные фрагменты, а на фото 4 – конечное взаимное расположение деталей.

Увидеть и представить процесс установки адаптера возможно только на макете. На объекте все эти операции проводятся с помощью специального инструмента.

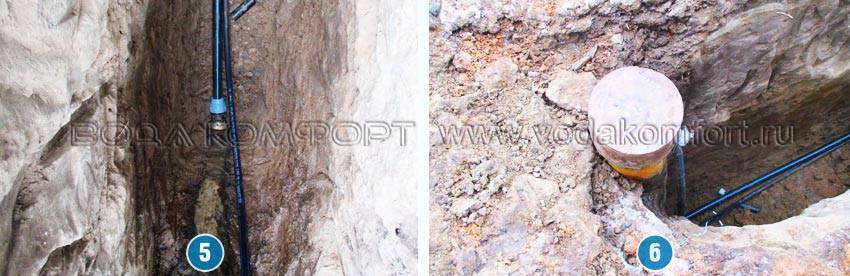

На фото 5 демонстрируется, как это выглядит в реальной жизни. Согласитесь, существенная разница. В результате мы видим обсадную трубу с облегченным оголовком, закрывающим устье скважины, как показано на фото 6.

Расчет колодезного насоса для водоснабжения дома

При расчете колодезного электронасоса для постоянного водоснабжения индивидуального дома основными результатами полученных вычислений являются высота водного столба и объем перекачиваемой жидкости. Исходными данными служат предполагаемые или рассчитанные объемы водопотребления по таблицам или при помощи онлайн калькуляторов.

Объем потребления

Существуют два основных метода подсчета потребляемого объема воды: первый состоит в вычислении водопотребления каждым проживающим, второй заключается в подсчете общего расхода воды сантехническими приборами. В том и другом случае используют таблицы или онлайн калькуляторы. Показатель среднесуточного потребления воды одним человеком является более значимым в расчетах способности источника поддерживать статический уровень воды при постоянном водопотреблении с определенным объемом.

Основной задачей электронасоса является достаточное наполнение магистрали водой при одновременном включении максимального количества сантехнических приборов, которое может быть использовано проживающими с учетом работающей бытовой техники (стиральной и посудомоечной машин).

Поэтому, когда по таблицам подсчитывают и складывают водопотребление всех сантехнических приборов, это не совсем верно – для удобства индивидуальный жилой дом может содержать несколько санитарных узлов, избыточное количество душевых кабин и ванн, которыми хозяева редко пользуются. Если данная сантехника учитывается при расчетах общего водопотребления, результатом будут избыточные параметры пропускной способности приобретаемого насоса – это приведет к перерасходу электроэнергии и неоправданным финансовым затратам.

Для расчета максимального объема водопотребления в единицу времени семьей из трех человек, проживающих в индивидуальном жилом доме, можно воспользоваться онлайн калькулятором или произвести несложные вычисления вручную. Если взять три источника с наибольшим расходом воды и добавить небольшой объем от бытовой техники (в таблицах указаны значения, которые не следует принимать в расчет – потребление техникой воды не происходит в постоянном режиме), то в результате простых расчетов вручную получим пиковое потребление воды на семью из 3 человек – 2,5 м.куб./ч. Показатель получен при использовании наиболее водоемкого сантехнического оборудования – ванной, при отсутствии таких удобств вполне достаточно подачи воды объемом 2 м.куб./ч.

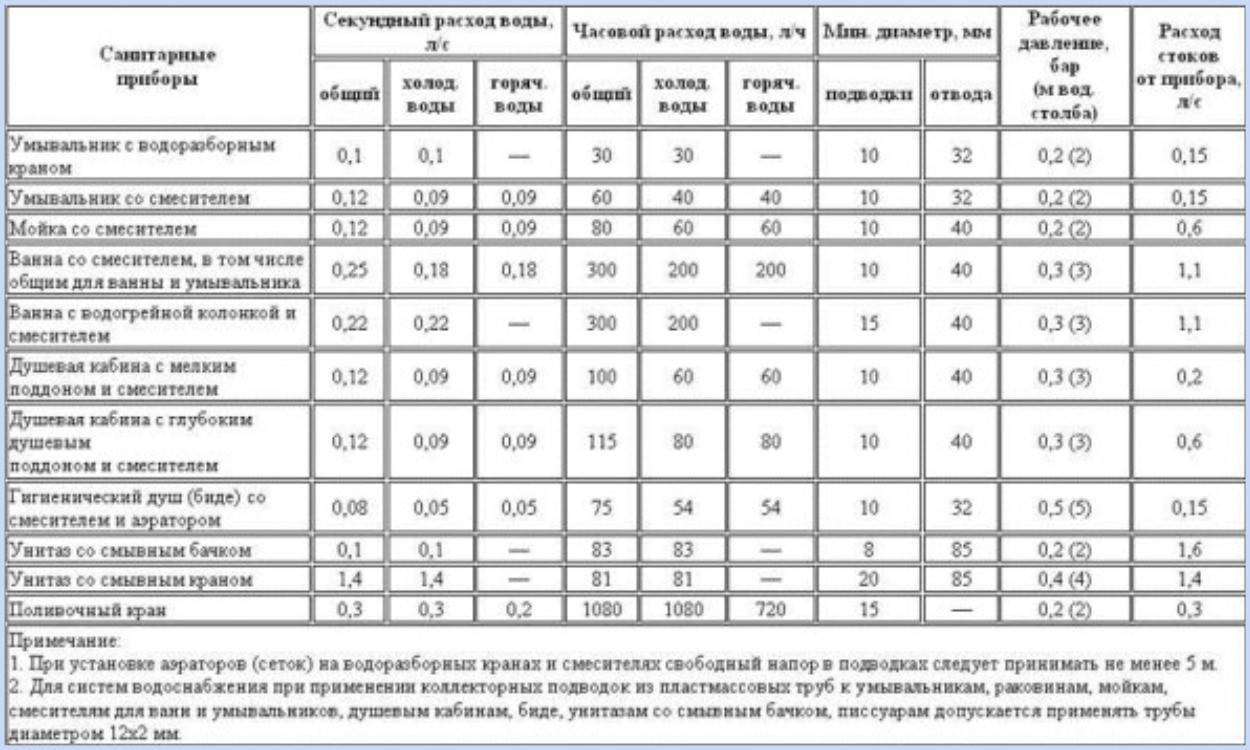

Рис. 13 Таблица потребления воды сантехническими приборами

Напор

При расчете напора используется формула, приведенная выше для организации полива (Н = Нв + Нг + Нп + Нд), вычисления проводятся по той же методике, основная проблема – расчет гидравлического сопротивления, точнее той части напора, которое понадобится на преодоление участков сопротивления труб.

Также существует таблицы с учетом сопротивлений фитингов, кранов, отводов, тройников и прочих деталей сантехнической арматуры. По онлайн-калькуляторам можно рассчитать гидравлическое сопротивление трубопроводной магистрали заданной длины в зависимости от материала ее изготовления и диаметра. Если магистраль сделана из гидравлически гладких труб ПНД диаметром более 1 дюйма и собрана в соответствии со стандартными нормативами, ее гидравлическое сопротивление можно принять равным 20% от всей длины линии.

К примеру, рассчитаем напорные характеристики погружного насоса, установленного на глубину 10 м, расстояние до дома при этом составляет 50 метров, длина линии в доме 50 метров, 5 метров высота подъема от подвала на второй этаж, наивысшее давление в системе 3 бара. Аналогично рассмотренной выше методике получаем результат:

Н = 10 + (5 + 5) + 5 + 115 х 20 / 100 + 30 = 78 (м.)

По графику напорных характеристик определяем подходящий электронасос, выбор устройства бренда Джилекс для решения поставленных задач нам не подойдет (объем подачи 2,5 м.куб./ч. соответствует 41,6 л./м.)., поэтому его мы не рассматриваем. Соответствующая модель SQ-2-85 есть в линейке оборудования Grundfos (рис. 14, точка 5), с помощью которой можно сделать водопровод с рассчитанными параметрами.

Рис. 14 Напорные характеристики Grundfos

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.
