Внутренний объем погонного метра трубы в литрах таблица
Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.
Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
4 | 0.0126 | 0.1257 |
5 | 0.0196 | 0.1963 |
6 | 0.0283 | 0.2827 |
7 | 0.0385 | 0.3848 |
8 | 0.0503 | 0.5027 |
9 | 0.0636 | 0.6362 |
10 | 0.0785 | 0.7854 |
11 | 0.095 | 0.9503 |
12 | 0.1131 | 1.131 |
13 | 0.1327 | 1.3273 |
14 | 0.1539 | 1.5394 |
15 | 0.1767 | 1.7671 |
16 | 0.2011 | 2.0106 |
17 | 0.227 | 2.2698 |
18 | 0.2545 | 2.5447 |
19 | 0.2835 | 2.8353 |
20 | 0.3142 | 3.1416 |
21 | 0.3464 | 3.4636 |
22 | 0.3801 | 3.8013 |
23 | 0.4155 | 4.1548 |
24 | 0.4524 | 4.5239 |
26 | 0.5309 | 5.3093 |
28 | 0.6158 | 6.1575 |
30 | 0.7069 | 7.0686 |
32 | 0.8042 | 8.0425 |
34 | 0.9079 | 9.0792 |
36 | 1.0179 | 10.1788 |
38 | 1.1341 | 11.3411 |
40 | 1.2566 | 12.5664 |
42 | 1.3854 | 13.8544 |
44 | 1.5205 | 15.2053 |
46 | 1.6619 | 16.619 |
48 | 1.8096 | 18.0956 |
50 | 1.9635 | 19.635 |
52 | 2.1237 | 21.2372 |
54 | 2.2902 | 22.9022 |
56 | 2.463 | 24.6301 |
58 | 2.6421 | 26.4208 |
60 | 2.8274 | 28.2743 |
62 | 3.0191 | 30.1907 |
64 | 3.217 | 32.1699 |
66 | 3.4212 | 34.2119 |
68 | 3.6317 | 36.3168 |
70 | 3.8485 | 38.4845 |
72 | 4.0715 | 40.715 |
74 | 4.3008 | 43.0084 |
76 | 4.5365 | 45.3646 |
78 | 4.7784 | 47.7836 |
80 | 5.0265 | 50.2655 |
82 | 5.281 | 52.8102 |
84 | 5.5418 | 55.4177 |
86 | 5.8088 | 58.088 |
88 | 6.0821 | 60.8212 |
90 | 6.3617 | 63.6173 |
92 | 6.6476 | 66.4761 |
94 | 6.9398 | 69.3978 |
96 | 7.2382 | 72.3823 |
98 | 7.543 | 75.4296 |
100 | 7.854 | 78.5398 |
105 | 8.659 | 86.5901 |
110 | 9.5033 | 95.0332 |
115 | 10.3869 | 103.8689 |
120 | 11.3097 | 113.0973 |
125 | 12.2718 | 122.7185 |
130 | 13.2732 | 132.7323 |
135 | 14.3139 | 143.1388 |
140 | 15.3938 | 153.938 |
145 | 16.513 | 165.13 |
150 | 17.6715 | 176.7146 |
160 | 20.1062 | 201.0619 |
170 | 22.698 | 226.9801 |
180 | 25.4469 | 254.469 |
190 | 28.3529 | 283.5287 |
200 | 31.4159 | 314.1593 |
210 | 34.6361 | 346.3606 |
220 | 38.0133 | 380.1327 |
230 | 41.5476 | 415.4756 |
240 | 45.2389 | 452.3893 |
250 | 49.0874 | 490.8739 |
260 | 53.0929 | 530.9292 |
270 | 57.2555 | 572.5553 |
280 | 61.5752 | 615.7522 |
290 | 66.052 | 660.5199 |
300 | 70.6858 | 706.8583 |
320 | 80.4248 | 804.2477 |
340 | 90.792 | 907.9203 |
360 | 101.7876 | 1017.876 |
380 | 113.4115 | 1134.1149 |
400 | 125.6637 | 1256.6371 |
420 | 138.5442 | 1385.4424 |
440 | 152.0531 | 1520.5308 |
460 | 166.1903 | 1661.9025 |
480 | 180.9557 | 1809.5574 |
500 | 196.3495 | 1963.4954 |
520 | 212.3717 | 2123.7166 |
540 | 229.0221 | 2290.221 |
560 | 246.3009 | 2463.0086 |
580 | 264.2079 | 2642.0794 |
600 | 282.7433 | 2827.4334 |
620 | 301.9071 | 3019.0705 |
640 | 321.6991 | 3216.9909 |
660 | 342.1194 | 3421.1944 |
680 | 363.1681 | 3631.6811 |
700 | 384.8451 | 3848.451 |
720 | 407.1504 | 4071.5041 |
740 | 430.084 | 4300.8403 |
760 | 453.646 | 4536.4598 |
780 | 477.8362 | 4778.3624 |
800 | 502.6548 | 5026.5482 |
820 | 528.1017 | 5281.0173 |
840 | 554.1769 | 5541.7694 |
860 | 580.8805 | 5808.8048 |
880 | 608.2123 | 6082.1234 |
900 | 636.1725 | 6361.7251 |
920 | 664.761 | 6647.6101 |
940 | 693.9778 | 6939.7782 |
960 | 723.8229 | 7238.2295 |
980 | 754.2964 | 7542.964 |
1000 | 785.3982 | 7853.9816 |
Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.
Расчет онлайн
https://mozgan.ru/Geometry/VolumeCylinder
Пошаговая инструкция, как рассчитать водорасход
Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.
Проще всего рассчитать объем расходуемой H2O по следующей формуле:
q=π*d2 /4*V, где:
- q – расход воды (л/с);
- V – скорость течения (м/с);
- d – диаметр (см).
Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.
В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.
Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.
Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.
ΔP=λ*L/D*V2 /2q *ϸ, где:
- ΔP – потеря давления на сопротивлении движения потока;
- λ – показатель потерь на трение по всей длине;
- D – сечение трубы;
- V — скорость течения;
- L – длина трубопровода;
- g – константа = 9,8 м/с2;
- ϸ — вязкость потока.
Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.
Частный случай расчета водорасхода – через отверстие крана. Применяется формула:
q=S*V, где:
- Q – водорасход;
- S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
- V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.
Правила расчета
При выполнении вычислений необходимо учитывать следующие правила:
- Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.
- Применять правильные значения констант.
- Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
- Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).
Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.
Какая мощность в системе ГВС и ХВС?
Давление воды в многоэтажных домах, подключенных к центральной водопроводной сети, не постоянно.
Оно зависит от таких факторов, как этажность дома или время года, — так в летний сезон, особенно в многоэтажных домах становиться особо ощутима нехватка холодной воды, которая в это время идет на полив придомовых или приусадебных участков.
Муниципальные службы на практике стараются держать уровень на средних показателях в 3-4 атмосферы, правда, не всегда успешно. Минимальные показатели, при котором трубопровод дома может функционировать (и для ХВС, и для ГВС), составляют 0.3 бара на один этаж.
Величина напора горячего и холодного водоснабжения несколько отличается в пользу последнего (допускается разница до 25 %).
Объясняется это просто – холодная вода используется активней, поскольку нужна для функционирования канализации. Поэтому максимальные показатели для ХВС будут 6 атмосфер, а для ГВС – 4.5 атмосферы.
Как узнать мощность: пошаговая инструкция
Наиболее точным способом определить давление водопровода может стать встроенный манометр, — его устанавливают на входе во внутреннюю сеть сразу после запорной арматуры с фильтром.
Если такое оборудование не установлено, то можно изготовить переносной его аналог самостоятельно.
Для того понадобится:
- манометр до 6 атмосфер;
- резьбовой удлинитель;
- переходник (при необходимости);
- фумлента;
- разводной ключ.
Порядок работ:
- К манометру присоединяют резьбовой удлинитель, на который крепят переходник (при необходимости). Для точности производимых измерений с помощью фумленты достигают герметичности соединений.
- От с шланга душа отсоединяют лейку и прикручивают подготовленный ранее манометр, — соединение герметизируют фумлентой.
- Полностью открывают кран-буксу душа и снимают показания с манометра.
Справка. Во время испытаний, для точности снятия показаний, нельзя использовать другие сантехнические приборы: стиральную машину, раковину, унитаз и т.д.
Этот способ является наиболее точным, однако если требуется срочно узнать давление, а манометра под рукой нет, то можно применить другой, правда, менее точный метод: определение давления по расходу воды.
Понадобится:
Порядок проведения измерений:
- 3-литровую емкость подставляют под предварительно открытый на полную мощность кран.
- Одновременно с этим засекают время на секундомере и фиксируют: за сколько наполнится емкость.
- Полученное время сверяют с табличными данными и устанавливают давление.
Таблица: зависимость давления от расхода воды:
Актуальный вопрос, какой же диаметр трубопровода применить
Принципиальная схема пароконденсатного тракта выглядит так. Работает котельная установка, которая вырабатывает пар,определенного параметра в определенном количестве. Далее открывается главная паровая задвижка и пар поступает в пароконденсатную систему, двигаясь в сторону потребителей. И тут появляется актуальный вопрос, какой же диаметр трубопровода применить?
Если взять трубу слишком большого диаметра, то это грозит:
- Увеличение стоимости монтажа
- Большие потери тепла в окружающую среду
- Большое количество конденсата, а значит и большое количество конденсатных карманов, конденсатоотводчиков, вентилей и тп
Если взять трубу слишком малого диаметра, то это грозит:
- Потеря давления ниже расчётного
- Повышенной скоростью пара, шумы в паропроводе
- Эрозийный износ, более частая замена оборудования из-за гидроударов
Расчёт диаметра паропровода
Существует два метода для выбора диаметра паропровода: первый это метод падения давления, а второй более простой и его применяет большинство из нас – метод скоростей.
Для того что бы вы не тратили своё время на поиск таблицы по расчёту методом скоростей, мы для вашего удобства выложили на этой странице эту информацию. Опубликованные рекомендации взяты из каталога завода изготовителя промышленной трубопроводной арматуры АДЛ .
Скорость потока жидкости в трубе формула
При движении жидкости в круглой трубе скорость равна нулю у стенок трубы и максимальна на оси трубы. Полагая течение ламинарным, найдем закон изменения скорости с расстоянием от оси трубы.

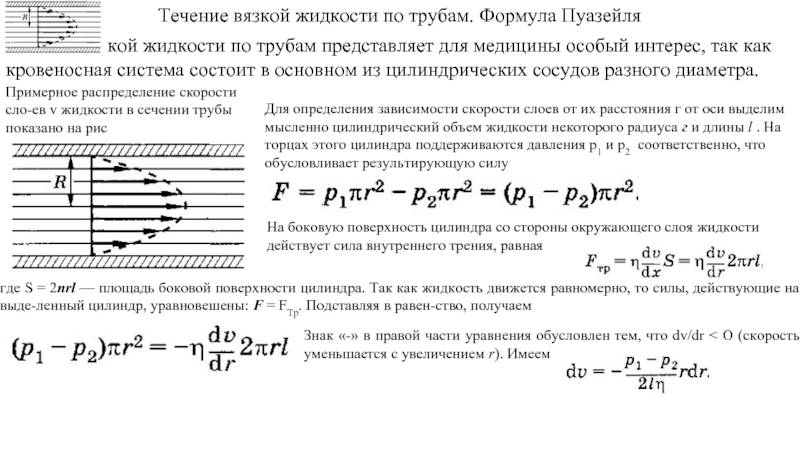

Выделим воображаемый цилиндрический объем жидкости радиуса и длины l (рис. 77.1). При стационарном течении в трубе постоянного сечения скорости всех частиц жидкости остаются неизменными. Следовательно, сумма внешних сил, приложенных к любому объему жидкости, равна нулю. На основания рассматриваемого цилиндрического объема действуют силы давления, сумма которых равна Эта сала действует в направлении движения жидкости. Кроме того, на боковую поверхность цилиндра действует сила трения, равная (Имеется в виду значение на расстоянии от оси трубы). Условие стационарности имеет вид
Скорость убывает с расстоянием от оси трубы. Следовательно, отрицательна и Учтя это, преобразуем соотношение (77.1) следующим образом:
Разделив переменные, получим уравнение:
Интегрирование дает, что
Постоянную интегрирования нужно выбрать так, чтобы скорость обращалась в нуль на стенках трубы, т. е. — радиус трубы).
Из этого условия
Подстановка значения С в (77.2) приводит к формуле
Значение скорости на оси трубы равно
С учетом этого формуле (77.3) можно придать вид
Таким образом, при ламинарном течении скорость изменяется с расстоянием от оси трубы по параболическому закону (рис. 77.2).
При турбулентном течении скорость в каждой точке меняется беспорядочным образом. При неизменных внешних условиях постоянной оказывается средняя (по времени) скорость в каждой точке сечения трубы. Профиль средних скоростей при турбулентном течении изображен на рис. 77.3. Вблизи стенок трубы скорость изменяется гораздо сильнее, чем при ламинарном течении, в остальной же части сечения скорость изменяется меньше.
Полагая течение ламинарным, вычислим поток жидкости Q, т. е. объем жидкости, протекающий через поперечное сечение трубы за единицу времени. Разобьем поперечное сечение трубы на кольца ширины (рис. 77.4). Через кольцо радиуса пройдет за секунду объем жидкости, равный произведению площади кольца на скорость течения в точках, находящихся на расстоянии от оси трубы.
Приняв во внимание формулу (77.5), получим:
Чтобы получить поток Q, нужно проинтегрировать выражение (77.6) по в пределах от нуля до R: я 9
— площадь сечения трубы). Из формулы (77.7) следует, что при ламинарном течении среднее (по сечению) значение скорости равно половине значения скорости на. оси трубы.
Подставив в (77.7) значение (77.4) для
получим для потока формулу
Эта формула называется формулой Пуазейля. Согласно (77.8) поток жидкости пропорционален перепаду давления на единице длины трубы, пропорционален четвертой степени радиуса трубы и обратно пропорционален коэффициенту вязкости жидкости. Напомним, что формула Пуазейля применима только при ламинарном течении.
Соотношение (77.8) используется для определения вязкости жидкостей. Пропуская жидкость через капилляр известного радиуса и измеряя перепад давления и поток Q, можно найти
Скорость потока жидкости в трубе формула Научная библиотека популярных научных изданий
расчет расхода воды по диаметру трубы и давлению: параметры, влияющие на расход воды
Расчет расходов воды по диаметру трубы и давлению.
Объем пропускаемой воды в трубопроводе зависит от таких показателей, как диаметр трубопроката и давления внутри сети. Расчет расхода воды по диаметру и давлению следует выполнять на этапе создания проекта системы, чтобы получить важные параметры, по которым будет работать, как домашняя, так и производственная трубопроводная магистраль.
С какой целью производят данный расчет. Составляя план строительства любого дома, который имеет несколько санузлов, необходимо иметь достоверные цифры того, какой объем транспортируемой жидкости может перемещать трубопровод. При этом учитывают его давление и диаметр труб.
Общие сведения
На возможности системы влияют колебания подачи воды, когда наблюдается пик работы трубопровода. К тому же, отсутствие приборов учета воды приводит к расчету потребляемой жидкости по проходимости трубы.
Данным методом при расчете пользуются для трубопроводов промышленных предприятий.
Если отсутствуют счетчики в частных домах, то учитывают общепринятые санитарные нормативы: на каждого человека за сутки начисляют около 360 литров.
Факторы, влияющие на общие показатели проходимости.
Проходимость воды напрямую зависит от многих явлений. К основным относят:
1.внутреннее сечение труб.
2.давление внутри системы влияет на напор воды.
3.материал, из которого изготовлены детали магистрали.
Определить расход воды на конце сети можно, если знать диаметр трубы, так как этот показатель считается главным, который влияет на объем пропускаемой жидкости. На этот поквазатель влияет толщина стенок трубопровода, величину можно определить по силе напора жидкости.
Существуют параметры, которые косвенно влияют на проходимость трубы. Это температура воды, вязкость.
Зная на этапе проектирования пропускные возможности системы, выбирают подходящий материал, технологию укладки трубопровода. Данные знания гарантируют ее бесперебойную на высоком уровне работу в течение долгих лет.
Подробности
Внимание! Увеличение размера диаметра круглого трубопроката влияет на расход воды. То есть по трубе с большим сечением протечет жидкость большего объема, нежели за такое же время по трубам с меньшим диаметром. Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

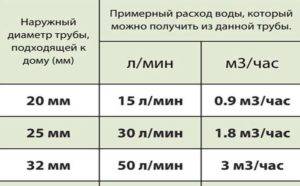

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Для этого учитывают следующие параметры:
1.внутренний диаметр трубопрокатов.
2.скорость жидкости.
3.максимальный показатель давления.
4.количество поворотов, затворов на магистрали.
5.материал труб, длина трубопровода.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
1.внутренний диаметр трубопрокатов.
3.максимальный показатель давления.
4.количество поворотов, затворов на магистрали.
5.материал труб, длина трубопровода.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Согласно СНиП объем воды, расходуемый одним человеком в сутки, равен примерно шестидесяти литрам, если в доме нет организованного водопровода. Если жилье благоустроенно, то объем увеличивается до двухсот литров в сутки.
Данные показатели потребления по внешнему объему трубы могут быть интересны в качестве дополнительной информации. Но специалист вычисляет расход по объему трубы и давлению в ней. Не все данные содержатся в таблице, а точные вычисления можно сделать, только применив конкретные формулы.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

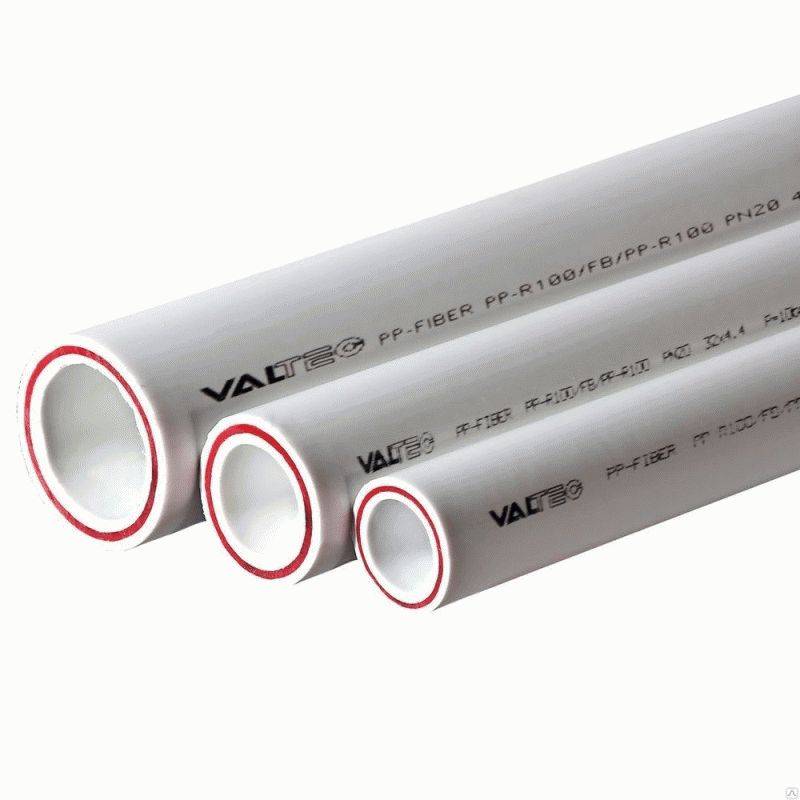

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Пропускная способность водопроводной трубы
Водопроводные трубы в доме используются чаще всего. А так как на них идёт большая нагрузка, то и расчет пропускной способности водопроводной магистрали становится важным условием надежной эксплуатации.
Закон Торричелли
В формуле итальянского математика и физика Торричелли используется закон сохранения энергии для идеальных жидкостей и газов.
Ученый получил соотношение, связывающее скорость молекулы и высоту столба жидкости (напор):
U=√2gH, где U— скорость движения молекулы вещества, g— ускорение свободного падения, H — напор.
Зная скорость жидкости и нормативный расход, можно определить необходимую площадь S сечения трубы:
S=Q /V, где Q — расход, определенный по СНиП 2.04.01-85*.
Площадь круга связана с диаметром соотношениемS=pD²/4, откуда:
D=2√(S/p)=2√(Q/(Up)), где p — 3,14.
Формула Торричелли справедлива для идеальных жидкостей с нулевой вязкостью или несжимаемых газов. Помимо этого в расчетах не учитываются шероховатость труб, длина коммуникаций и другие параметры, вызывающие гидравлические потери. Полученный результат весьма приблизителен и может использоваться, если принять диаметр больше расчетного на 20-30%.
Проходимость трубы в зависимости от диаметра
Диаметр – не самый важный параметр при расчете проходимости трубы, однако тоже влияет на ее значение. Чем больше внутренний диаметр трубы, тем выше проходимость, а также ниже шанс появления засоров и пробок. Однако помимо диаметра нужно учитывать коэффициент трения воды о стенки трубы (табличное значение для каждого материала), протяженность магистрали и разницу давлений жидкости на входе и выходе. Кроме того, на проходимость будет сильно влиять число колен и фитингов в трубопроводе.
Таблица пропускной способности труб по температуре теплоносителя
Чем выше температура в трубе, тем ниже её пропускная способность, так как вода расширяется и тем самым создаёт дополнительное трение
Для водопровода это не важно, а в отопительных системах является ключевым параметром
Существует таблица для расчетов по теплоте и теплоносителю.
0,011 | 0,005 | 0,182 | 0,009 |
0,039 | 0,018 | 0,650 | 0,033 |
0,11 | 0,05 | 1,82 | 0,091 |
0,24 | 0,11 | 4,00 | 0,20 |
0,72 | 0,33 | 12,0 | 0,60 |
1,51 | 0,69 | 25,0 | 1,25 |
2,70 | 1,24 | 45,0 | 2,25 |
4,36 | 2,00 | 72,8 | 3,64 |
9,23 | 4,24 | 154 | 7,70 |
16,6 | 7,60 | 276 | 13,8 |
26,6 | 12,2 | 444 | 22,2 |
40,3 | 18,5 | 672 | 33,6 |
56,5 | 26,0 | 940 | 47,0 |
68,3 | 36,0 | 1310 | 65,5 |
103 | 47,4 | 1730 | 86,5 |
167 | 76,5 | 2780 | 139 |
250 | 115 | 4160 | 208 |
354 | 162 | 5900 | 295 |
633 | 291 | 10500 | 525 |
1020 | 470 | 17100 | 855 |
Таблица пропускной способности труб в зависимости от давления теплоносителя
Существует таблица, описывающая пропускную способность труб в зависимости от давления.
173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
266 | 619 | 1151 | 2486 | 3780 | 7200 | 14580 | 22644 | 45720 |
281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
317 | 742 | 1364 | 2970 | 4356 | 8566 | 17338 | 26928 | 54360 |
331 | 767 | 1415 | 3076 | 4680 | 8892 | 18000 | 27900 | 56160 |
Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)
Таблицы Ф.А и А. Ф. Шевелевых являются одним из самых точных табличных методов расчета пропускной способности водопровода. Кроме того, они содержат все нужные формулы расчета для каждого конкретного материала. Это объемный информативный материал, используемый инженерами-гидравликами чаще всего.
В таблицах учитываются:
- диаметры трубы – внутренний и наружный;
- толщина стенки;
- срок эксплуатации водопровода;
- длина магистрали;
- назначение труб.
Методы расчета пропускной способности трубопроводов
Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.
Гидравлический расчет трубопровода
Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:
- Задается нужный расход Q и оптимальная скорость среды на каждом участке.
- Подбирается диаметр трубы, определяются потери напора по длине.
- Процедура повторяется для всех участков.
- Находится удельное значение потери давления на 1 пог. м.
- Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
- Исходя из технических характеристик оборудования определяется расход Qнасоса.
- Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.
Расчет пропускной способности канализационных труб
Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):
Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:
По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.
Расчет пропускной способности газопроводов
В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.
Как рассчитать параметры дымохода
Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.
При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.
Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.
- Задается скорость движения дыма U=2 м/с.
- За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
- Температура разогретого дыма T=140°.
Объем исходящего дыма определяется по формуле:
Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.
Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:
Диаметр определяется по геометрической формуле:
D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.
Ближайший диаметр трубы с округлением в большую сторону — 150 мм.
Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.
