Технология изготовления скользящей опалубки

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

Ленточное основание

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Концерн «КРОСТ» закупает самоподъемную систему опалубки для строительства комплекса Wellton Towers

Концерн «КРОСТ» планирует использовать самоподъемную систему опалубки при строительстве двухсотметровых башен Wellton Towers в 75 квартале Хорошево-Мневники. Эта новейшая строительная технология применялась в Москве при возведении небоскребов Москва-Сити и впервые будет использоваться для строительства несущих конструкций, ядра жесткости и внешних стен жилых домов. Новая технология позволит в 2 раза увеличить скорость возведения здания и исключить даже минимальные вертикальные отклонения между этажами.

Ключевыми преимуществами самоподъемной системы является скорость строительства здания и экономия кранового времени. Как отмечает заместитель генерального директора Концерна «КРОСТ» Антон Детушев, новая технология позволяет в 2 раза снизить временные затраты на монтаж одного этажа. «Технология двухшаговой опалубки, которую мы используем сейчас, позволяет возводить один этаж за 7-8 суток в зависимости от сложности здания, включая ядро жесткости, наружные стены и перекрытия. Самоподъемная система сокращает время работы вертикального транспорта, не требует перемонтажа щитов опалубки, исключает простои в строительстве от погодных условий и позволяет возводить один этаж за 4 суток», — рассказал он.

Движение самоподъемной опалубки осуществляется по рельсам с помощью гидравлических домкратов, что исключает даже минимальные вертикальные отклонения, так как при их наличии рельс просто не зайдет в направляющие башмаки, расположенные на вертикальных конструкциях здания.

«Повышается точность и надежность самого здания. В наших домах любое отклонение технологически невозможно, это влияет на увеличение прочности несущей конструкции и повышение срока эксплуатации здания», — подчеркнул заместитель генерального директора Концерна «КРОСТ» Антон Детушев.

В настоящий момент Концерн «КРОСТ» рассматривает предложения двух ведущих мировых компаний по изготовлению самоподъемной опалубки: австрийской и немецкой . Уже в ближайшее время будет выбран наилучший вариант опалубки, отвечающий требованиям проекта Wellton Towers.

Как отмечает Антон Детушев, уникальность комплекса Wellton Towers будет заключаться и в создании беспрецедентного уровня безопасности для жильцов. Этому способствует использование монолитной технологии строительства, бесшовное возведение конструкции, многократное дублирование всех инженерных систем и инфраструктуры дома, что существенно увеличивает прочность и срок службы здания. «Кроме того, — добавляет Антон Детушев, — высотные дома проходят очень большой цикл согласований в различных инстанциях, включая геодезические, пожарные службы, архитектурно-надзорные органы. Монолитный жилой дом можно сравнить с эксклюзивной гоночной моделью автомобиля, которая успешно прошла десятки краштестов и готова к любым испытаниям».

Основой каждой из башен Wellton Towers станут 120 48-метровых свай полутораметрового диаметра. Несущая способность каждой из них составляет 2,5 тысячи тонн – столько, к примеру, весит панельная пятиэтажка. Таким образом, несущие конструкции здания могут выдержать вес порядка 300 тысяч тонн, что почти в два раза превышает вес самого здания. Подобные сваи использовались в России только при строительстве башни Федерации в Москва-Сити, центрального стадиона Динамо и некоторых высокопрочных мостовых опор.

Строительные особенности

Индивидуальные застройщики частных малоэтажных домов ищут и пытаются применить аналогичные решения. Это возможно, но с обязательным учётом особенностей такого способа:

• внутренние и внешние щиты опалубки выставляются под уклоном верхней части в 1% между ними, нижняя часть конструкции шире верхней на 1 см при высоте щита до 1,5 м;
• толщина возводимых стен должна быть не менее 12 см, это вызвано возможностью разрыва слоёв бетона при подъёме опалубки,- то есть тяжёлый толстый слой сложнее разорвать;
• внутренняя поверхность опалубочных щитов должна смазываться маслами и их аналогами для снижения трения.

В каких сферах используется разборно-подъемное сооружение

Передвижные элементы применяют при строительстве дома многоэтажного типа, либо с одним этажом, независимо, многоквартирное здание запланировано или частное.

Примеры строений со скользящей опалубкой — башни, силосы, технические постройки, легкие места под хранение предметов, продуктов питания.

Маловесный короб используется при возведении, ремонте зданий, колодцев.

Строительство с использованием скользящего каркаса

Нужно правильно выбрать вариант воплощения плана, в зависимости от вида передвижной заготовки.

В зависимости от размеров щитов, бывает крупная и мелкая вариация передвижного короба. Основное различие состоит в количестве расходуемого материала, времени на монтаж/демонтаж формы.

Для эксплуатации крупнощитовой передвижной формы требуется спецтехника – подъемный кран, строительство заметно ускоряется.

Отдельный параметр — разделение домкратов. Ручные изделия наименее эффективны, сильно тормозят процесс, а после бетонирования извлечь их невозможно. Деталь становится частью бетонной заливки, влияя на показатель общего веса арматуры.

Место подъемника короба

Гидравлический домкрат позволяет работать одновременно на нескольких таких деталях. Автоматическое управление достигается пультом дистанционного управления.

Электроподъемник ставится на рамы, где происходит автоматическое возведение щитов вдоль строения.

Целевое назначение передвижной заготовки — строительство высотных зданий. Наиболее оправдано применение системы при воздвижении дома с количеством этажей не менее 16.

Установка несъемной опалубки

Помимо пенополистирола, для изготовления несъемной опалубки используется бетон. Из него производят пустотелые блоки, которые собираются наподобие деталей конструктора, образуя полую стену нужного размера.

После этого внутрь заливается бетон, заполняя пустоты и образуя монолитную прочную стену. Эта технология появилась раньше, чем полимерная несъемная опалубка, но, в силу разных причин, широкого распространения не получила.

Создание такого внешнего каркаса позволяет решить ряд проблем с жесткостью, плотностью соединения с бетонным заполнением и завершающими работами. Утепление и гидроизоляцию можно производить, не дожидаясь окончательного затвердения бетона.

Появляется экономия строительных материалов, поскольку нужды в обычной опалубке нет.

Методика сборки опалубки проста и не вызывает вопросов. В подготовленную траншею на слой гидроизоляции устанавливаются блоки, наносится слой гидроизоляции на боковые поверхности, после чего устанавливается армпояс и заливается бетон.

Процедура проста и позволяет существенно ускорить создание прочного фундамента.

Особенности установки опалубки

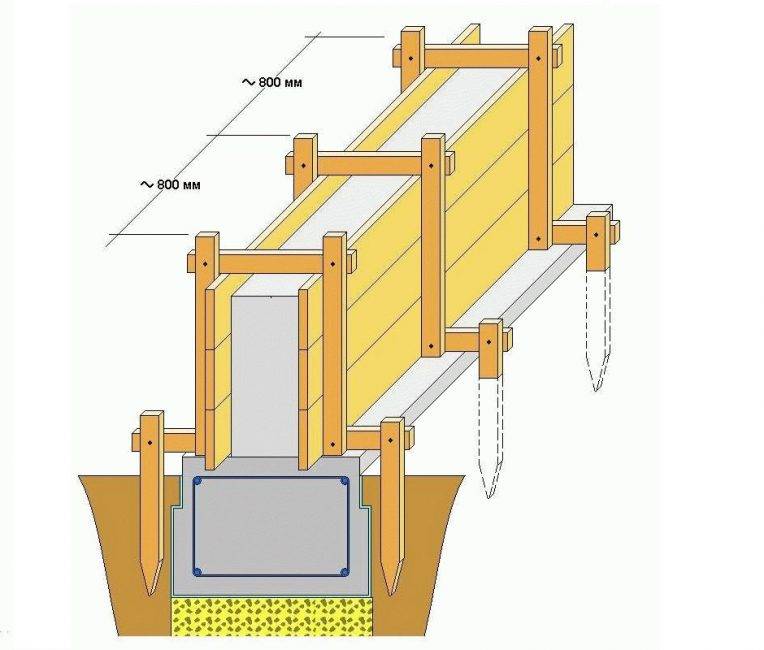

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции. Это может повлиять при определении общего уровня установки системы

Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

9
Total Score

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Виды опалубок

Сегодня в строительстве используется два основных вида опалубки для стен из монолитного железобетона:

• Несъёмная.
• Съёмная.

В основе несъёмной опалубки лежит, как правило, прочный теплоизоляционный материал — экструдированный пеноплоистирол, сэндвич-панели и т.д. После заливки бетона она не убирается, а остаётся в качестве теплоизоляционного и шумопоглощающего слоя. Ввиду ограниченной прочности, несъёмная опалубка применяется по большей части в малоэтажном строительстве — при возведении частных загородных домов или подсобных строений.

Съёмная опалубка – достаточно универсальный вариант, который может использоваться как в мало-, так и в многоэтажном строительстве. Основными преимуществами этой технологии являются:

• Функциональность и практичность. Съёмная опалубка, собранная из металлических или ламинированных щитов, может прослужить длительное время. Так, разборная конструкция из оцинкованных стальных листов рассчитана на 300 и более циклов заливки. Деревянные съёмные опалубки имеют гораздо меньшую «живучесть», но и они, при условии регулярного небольшого ремонта, могут прослужить длительное время.
• Высокая прочность и надёжность. Качественно собранная съёмная конструкция способна выдержать огромные нагрузки, достигающие порой десятки тонн бетонной заливки за один раз.
• Экономичность. Благодаря многоразовому использованию материала существенно сокращаются сметные расходы.

Сборные блоки из пенополистирола для опалубки

Опалубка может быть представлена сборными элементами, которые отличаются от литых своей структурой и имеют некоторые особенности применения. Состоят такие блоки из двух листов, которые собираются в единую конструкцию перед началом монтажных работ

Важно отметить, что такие элементы могут изготавливаться не только из пенополистирола, но и из других материалов. Дистанция между 1 и 2 листом остается неизменной за счет специальных комплектующих деталей, которые называют распорками

Строительство дома из несъемной опалубки такого типа имеет несколько особенностей, на которых необходимо заострить внимание. Основное отличие сборных форм заключается в том, что их применение позволяет использовать более 3 слоев в стенах

Причем комбинация материалов в этом случае не играет роли, в то время как строения, выполненные с помощью литых блоков, требуют четкого соблюдения последовательности материалов. Утеплитель в такой ситуации будет всегда располагаться снаружи.

Опалубка может быть представлена сборными элементами, которые отличаются от литых своей структурой.

Распространенным решением является пирог стены, который включает в себя два облицовочных слоя из жесткого листового материала. Вплотную к наружному листу такого типа укладывают изоляционный материал (пенополистирол). Вторым слоем в данной ситуации является железобетон.

Проект дома из несъемной опалубки изготавливается заранее. В нем указываются все необходимые данные, свидетельствующие об особенностях конструкции, габаритах и индивидуальных решениях в соответствии с ситуацией.

Стоит отметить, что подобные формы имеют одно существенное преимущество перед литыми аналогами. Оно заключается в том, что при необходимости можно менять ширину внутренней полости, в которую укладывается арматура и заливается раствор. Изменение данного показателя производится посредством применения распорок. Если возникнет такая потребность, можно приобрести более длинные фиксаторные элементы.

Все расходы требуется указывать в смете опалубки. Устройство, расценки, габариты отдельных элементов – все это рекомендуется отмечать в предварительной монтажной схеме.

Проект дома из несъемной опалубки изготавливается заранее.

Особенности конструкции сборных форм влияют на степень прогрева стены. Отсутствие пенопласта позволяет увеличить данный показатель. В случае необходимости разборные конструкции, используемые для строительства зданий, можно выполнить своими руками.

Какие материалы могут быть использованы?

Опалубка для армированного пояса может быть изготовлена из таких материалов:

1. Листовая сталь. Стальные материалы обладают высокой прочностью и долговечностью.

   Такое сырье можно использовать только для создания съемных конструкций. Опалубка может быть кривой или прямолинейной. Сталь нужно брать хорошего качества, толщиной не менее 3 мм.

2. Алюминий. Сырье устойчиво к коррозии, поэтому его используют при сооружении ограждающей конструкции, так как оно нее подвергается воздействию влаги, содержащейся в растворе бетона.

   Алюминий весит мало и не оказывает нагрузки на общую конструкцию здания, но есть и минусы. Материал дорого стоит, а ремонт его обусловлен сложностями.

3. Древесина. Для ограждения армированного пояса применяют доски, брус, фанеру, ДСП и ОСП. Древесина легкая в работе, но обладает низкой прочностью и малой устойчивостью к влаге. Древесину лучше брать толщиной не менее 25 мм – для обрезной доски.
4. Пластик. Материалы из композитов используют как самостоятельно, так и в качестве прокладок из стекловолокна. Сырье также отличается высокой стоимостью, но легко извлекается из раствора благодаря структуре поверхности.
5. Комбинация нескольких материалов. Иногда сочетают каркас из металла и щиты из пластика или дерева.

Самым распространенным и доступным материалом для создания опалубки является древесина. При этом строители нередко выбирают ОСБ-плиты или обрезные доски.

Как работает метод перестановки опалубки без демонтажа

Принцип работы и задачи метода скользящей опалубки заключаются в обеспечении непрерывности процесса бетонирования.

Цельная опалубочная конструкция монтируется на участке один раз, причём размеры её рассчитываются исходя из индивидуальных условий:

• периметр возводимых стен;
• высота подъёма;
• возможность беспрерывной подачи бетонной смеси;
• удобность доступа к рабочим местам;
• сложность армирования;
• марка бетона и сроки затвердения;
• толщина стены;
• архитектурные и проектные особенности объекта;
• наличие технологических, оконных и прочих проёмов в возводимых стенах.

Бетонная смесь поступает в опалубку, уплотняется. Затем, не дожидаясь полного схватывания нижнего слоя бетона, щиты поднимаются на новую отметку с помощью специальных домкратов. Такой процесс продолжается до полного возведения стены, обеспечивая основные технические преимущества:

• Конструкция опалубки не разбирается, что означает сокращение срока устройства стены или колонны.
• Возводимая стена не имеет швов, что увеличивает прочность и не допускает мостов холода.
• Поверхность стены получается ровной, однородной, готовой к отделочным, облицовочным или утеплительным работам.

Описание

Опалубка – это сборный каркас, предназначенный для заливки бетонного раствора с дальнейшим его застыванием и образованием монолитной стены. При строительстве любого здания или сооружения необходимо возведение опалубки. Это нужно для того, чтобы можно было производить работы с жидким бетонным раствором. Если говорить простым языком, описываемая конструкция позволяет удерживать залитый бетон до образования монолитной стены.

Опалубку применяют не только для заливки фундамента, но и при возведении монолитных сооружений. Благодаря этой конструкции можно возводить здания любой геометрической формы.

При монтаже любого вида опалубной конструкции необходимо соблюдать правила сборки и установки. Работы должны выполнять квалифицированные сотрудники.

В случае некачественно выполненных работ при заливке бетонного раствора может произойти деформация конструкции или ее полное разрушение. В таком случае заказчик понесет серьезные материальные потери. Такие последствия наступают при закладке небольших опалубок. А некачественно установленная конструкция многоэтажного строения приводит к человеческим жертвам.

Металлическая деревянная и пластиковая опалубка

Опалубка — это форма для бетона, которая устанавливается временно прямо на месте строительства. Металлическая, деревянная и пластиковая опалубка применяется в строительстве достаточно долгое время.

На сегодняшний день сооружение колонн осуществляется при каждом строительстве монолитного здания. Она дает возможность применять и восхищаться многогранностью архитектуры, а также они выполняют несущие функции.

• 1 Виды опалубок
• 2 Опалубка из пластика своими руками

Виды опалубок

Самые распространенные материалы для изготовления опалубки — это пластик, дерево и металл. При этом их можно комбинировать между собой для улучшения качества. Выделяют следующие преимущества у каждого вида материала:

1. Деревянная. Встречается в наше время довольно часто, делается из досок или щитов. Для установки не требуется прикладывать много усилий, просто в землю необходимо вогнать опоры, к которым изнутри прибиваются доски. Преимущество в том, что она имеет невысокую теплопроводность, что позволяет работать при низкой температуре. Еще к ней можно легко прикрепить другие материалы. Из недостатков можно выделить то, что она имеет склонность изменять свое состояние и растрескиваться. Применяется в основном для постройки монолитных и железобетонных зданий.
2. Металлическая. Щиты из стали соединяются специальными крепежами. Все заготовки данной конструкции обрабатываются высоким классом точности, и все детали, которые соприкасаются с бетонной смесью, смазываются, а все остальные просто окрашиваются. Из преимуществ можно выделить то, что она имеет ровную поверхность, не изменяется при колебаниях температуры и при повышенной влажности, при этом гарантированно обеспечит плотность всей конструкции. А к недостаткам относится очень высокая стоимость материала и плохое крепление элементов к ней. Применяется для всех видов строительства, стен и колонн.
3. Пластиковая опалубка — конструкция, которая состоит из пластиковых щитов соответствующих размеров, а также крепежей и балок из того же материала.

Рекомендации и нюансы

Перед началом работы важно очистить территорию от мусора. Если в фундамент попадет камень или ветка, технология будет нарушена, снизится прочность основания.
Внутренняя часть конструкции делается ровной и гладкой

Этот момент учитывается при выборе материала.
Не рекомендуется использовать доски, подвергавшиеся воздействию влаги. Под воздействием бетона они прогнуться, испортив конструкцию и фундамент.
Только опалубка без зазоров гарантирует качественный, плотный фундамент. Утечка бетона чревата серьезными нарушениями.
Фиксация опалубки не терпит экономии. Заливка раствора в плохо укрепленную конструкцию приведет к деформации опалубки.
Арматура устанавливается внутри опалубки и не касается ее стен. После заливки раствора она скрывается в бетоне. Игнорировать армирование нельзя – от присутствия железных прутьев зависит прочность фундамента и здания.
Готовая опалубка сэкономит время, но приведет к лишним расходам.

Своими руками изготовить опалубку предпочитают строители, организующие возведение дома самостоятельно, без привлечения профессиональной техники и рук

Выбирая технологию ТИСЭ или обычный способ строительства, важно помнить о целесообразности консультации с монтажниками для предотвращения ошибок, способных повлечь за собой непоправимые последствия
