Расчет основных параметров противодымных систем вентиляции и их проектирование

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

  • напор воздуха извне;
  • потребность в подогреве притока зимой;
  • необходимая мощность этого прогрева;
  • общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

  • только обеспечивать поступление воздуха извне;
  • только выбрасывать наружу загрязненный воздух;
  • комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Как выполняется аэродинамический расчёт противодымной вентиляции

Аэродинамический расчёт — важный этап при разработке проекта системы противодымной вентиляции. Он заключается в нахождении следующих характеристик:

  • Сколько смеси удаляется из помещения — обычно используются кубические метры в час.
  • Размер воздуховода в миллиметрах.
  • Диаметр воздуховода в квадратных метрах.
  • Потери давления.

Найти всё это можно, если знать, от чего отталкиваться. Например, стандартная скорость дыма, которая берётся в расчётах противодымной вентиляции, составляет от 8 до 12 метров в секунду.

Но на каждый показатель могут влиять определённые факторы. Например, дым двигается с разной скоростью:

  • По шероховатым и гладким стенкам воздуховода.
  • По разным материалам.
  • Вдоль округлого и прямоугольного сечения.

Таким образом, даже если у нас будет изначально одинаковая скорость и один диаметр, но разная шероховатость стенок, то в одном из двух случаев дым распространится быстрее. Для учёта этих факторов уже давным-давно рассчитаны специальные коэффициенты. И специалисты, конечно, их знают и всегда учитывают в работе. Вязкость газа, плотность воздуха, материалы — всё это повод для поправки, которыми не следует пренебрегать.

Учитывая, что всё запомнить невозможно, нет ничего зазорного в том, что специалист пользуется справочниками. В конце концов, лучше продемонстрировать, что ты чего-то не помнишь, чем пренебречь безопасностью ради сомнительной возможности и произвести впечатление осведомлённостью.

Теперь давайте рассмотрим, из каких этапов состоит аэродинамический расчёт противодымной вентиляции.

Этап 1. Производится зонирование системы. Для каждого участка рассчитывается расход воздуха, для чего требуется сложить расходы всех ветвей воздуховода. Этот этап также предполагает и более сложные формулы и расчёты, на которых мы не станем останавливаться подробно.

Этап 2. Выявляется, какая из цепочек самая протяжённая. Именно здесь мы должны будем установить оборудование, предназначенное для управления давлением — то есть решётки, фильтры и т.д.

Этап 3. Назначаем каждому участку номер.

Этап 4. Используем формулы, определяя площади сечения нужных нам участков магистрали

Важно помнить, что скорость воздуха будет меняться в зависимости от действующих на него факторов

На заключительном этапе проектирования противодымной вентиляции обязательно учитываются следующие полученные сведения:

  • Результаты аэродинамического расчёта.
  • Траектория движения воздуха.
  • Соображения энергоэффективности.
  • Требования к воздушной среде.
  • Прочее, в зависимости от значимости для конкретного проекта.

Конечно, в рамках данного обзора мы не могли обойти аэродинамический расчёт. Это важная информация для того, чтобы сформировать объективный и всесторонний взгляд на разработку противодымной вентиляции. Без аэродинамического расчёта картина была бы не полной. Но это вовсе не значит, что приведённые здесь сведения являются руководством к действию, и что их вполне достаточно, чтобы провести данный анализ самостоятельно. Напротив, мы настаиваем, что для качественной работы противодымной вентиляции необходимо участие в расчётах и проектировании опытного и квалифицированного специалиста.

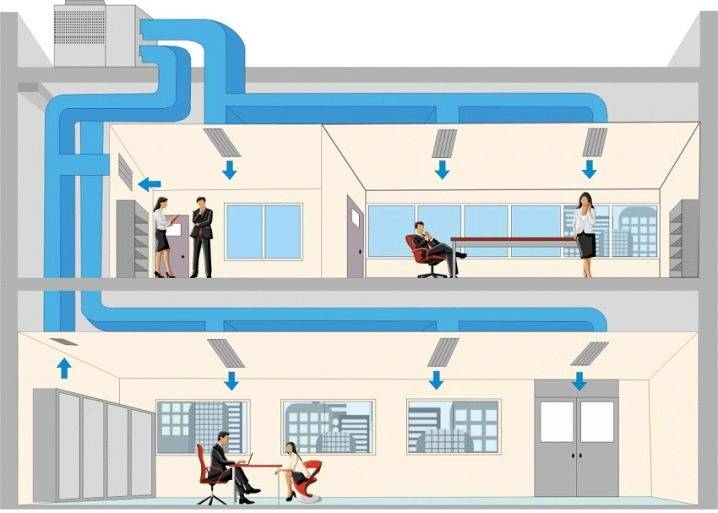

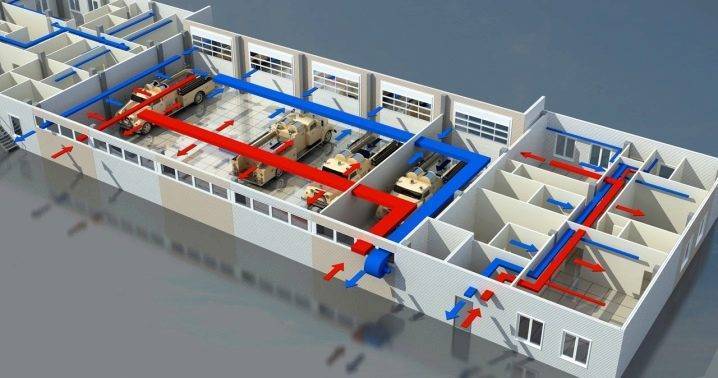

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

  • суточный режим их применения;
  • годичный цикл использования;
  • поступление тепла;
  • скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов

Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств

Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО

Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

Нормативная документация

Лично убедиться в соответствии проектных материалов установленным требованиям, без сомнения, важно. Но полагается еще пройти согласование в надзорных органах, хотя потребность в такой процедуре есть не всегда

От нее можно отказаться, если производится только реконструкция уже существующей вентиляции без принципиального изменения ее параметров. Обычно практикуется согласование всей проектной документации по строительству или ремонту в виде единого пакета. Отдельно подавать рабочие материалы по проектированию вентиляции на утверждение требуется только при отходе от общих проектных решений.

Если проект представляется на утверждение, он должен иметь строго определенную структуру и набор блоков. Их стандартный перечень является следующим:

  • титульный лист, где приведено название, упомянут инициатор и исполнитель;
  • техническое задание, в котором заказчик излагает все, что считает нужным реализовать, и здесь же описывается, как этого достичь;
  • комплект чертежей в соответствии с требованиями к проектным схемам;
  • поясняющий материал, в котором расписывают, какие вентиляторы поставят, какая будет мощность потока и какой кратности добиваются, как будет организовано управление;
  • набор спецификаций на устанавливаемую аппаратуру;
  • подтверждение согласования указанных материалов с дизайнерами и архитекторами.

Кроме этих материалов, пояснительный блок дополняется расчетами особого рода. В их число входят вычисления масштабов тепловых потерь, приходящихся на ограждающие элементы, и расчет аэродинамических параметров вентиляционного комплекса. Составлять все проектные материалы имеют право только структуры, числящиеся в зарегистрированных СРО. Так, по закону поддерживается постоянный взаимный контроль эффективности работы. Сейчас проектировщики обязаны использовать СП 60.13330.2012, а также выполнять все те нормы, отсылки на которые приведены в этом документе.

Нормативные акты предусматривают четкую границу между естественной и принудительной вентиляцией. Но вне зависимости от использования того или другого вариантов требуется обеспечить отслеживание малейших отклонений нормируемых показателей. Согласно официальным требованиям, механическая вентиляция должна ставиться только там, где нет возможности естественным путем обеспечить безопасность. Так, специальные вентиляторы помогают поддерживать нормальную температуру и влажность, если отвести их иначе нельзя. Согласно требованиям нормативных документов также полагается обеспечивать подпор воздуха на лестничных маршах и внутри шахт лифтов.

Если эти требования не выполняются, проект согласовать откажутся

При расчете естественной вентиляции нужно обращать внимание, прежде всего, на различие плотностей внешнего и внутреннего воздуха. Кратность воздухообмена должна соответствовать условиям в конкретном помещении

Если в жилом доме или в гардеробе хватает обновления воздушной среды 2–3 раза за час, то в лакокрасочных цехах, на нефтехимических производствах и так далее этот показатель должен быть в 5–6 раз выше. В любом случае нормативы предписывают соблюдать баланс при обмене воздуха: нельзя удалять его больше, чем закачивать внутрь.

Общая (иногда именуемая общеобменной – это равноценные названия) система призвана обеспечить воздухом здание в целом. Местными считаются те вентилирующие коммуникации, которые призваны снабжать воздухом отдельные зоны или обособленные рабочие места. Категорически запрещается пропуск общей вентиляции через ряд пожарных отсеков. Для любого из них она должна создаваться отдельно. А также запрещено слияние в одной ветви комплексов, обеспечивающих рекуперацию, и систем, в которых она не предусмотрена.

Нормативы предусматривают отбор мощности и основных характеристик всех компонентов с учетом кратности обмена воздуха, его потерь

Дополнительно обращают внимание на естественную подкачку за счет негерметичных стен. При анализе показателей обращают внимание только на те сведения, которые сообщаются самими предприятиями, изготавливающими оборудование

Нет смысла переплачивать за взрывозащищенные вентиляционные системы. Все равно они не нужны в жилых помещениях.

Основные элементы системы

Противодымная система

Противодымная вентиляция состоит из таких элементов:

  • дымовыводящие клапаны и люки,
  • дымососные устройства,
  • дымные секции.

Клапаны равномерно распределяются по всему помещению и крепятся под потолком. Дымовые секции накапливают в себе дым, не позволяя ему заполнить помещение, если основное оборудование не справляется с объёмом.

Противодымная вентиляция может представлять собой систему из дымовых клапанов, огнезадерживающих, нормально-закрытых (открывающихся при поступлении сигнала о пожаре) и клапанов двойного действия. Каждая из перечисленных систем направлена на изолирование очага возгорания и предотвращение перемещения огня от очага в другие части здания. Их необходимо устанавливать в соответствии с планом-проектом, и периодически осматривать и проверять. Такие действия помогают предотвратить отказ системы в критический момент.

Удаление дыма осуществляется следующими способами:

  • вентиляторы, специально предназначенные для противодымных систем, нагнетают избыточное давление, способствующее выталкиванию продуктов сгорания в дымовыводящие каналы,
  • для очистки задымленного пространства используется принудительная и естественная вентиляция.

Высота дымохода

Высота дымохода

  • Если дымоход находится на расстоянии менее 1,5 метра от центральной оси крыши, его высота должна быть выше конька не менее 0,5 метра.
  • Если расстояние превышает 1,5, но менее 3 метров, высота трубы должна быть на одном уровне с коньком. Трубу дымохода, возвышающуюся над крышей более чем на 2 метра, следует укрепить. Для этого можно использовать кирпичную кладку.

Но в нашем случае кирпичная кладка не подойдет. Поэтому если возникнет такая потребность, трубу нужно укрепить растяжками. И конечно, в конце не забываем установить на трубу зонтик от осадков (см. Как сделать дымник). Используя данные рекомендации, вы самостоятельно сможете смонтировать систему дымохода для своего дома. Конечно, данный вид работы потребует старания и соблюдения всех мер безопасности, особенно при работе на высоте. Но все ваши старания с лихвой окупятся холодными зимними вечерами в теплом доме в кругу своих близких. Удачи!

Особенности естественной системы выведения дыма

Для правильной и эффективной работы вентиляции такого типа требуется обязательное зонирование пространства. Площадь одной зоны должна быть не более 1600м.кв. Зонирование обеспечивается специальными механическими преградами, которые не могут быть ниже, чем 2,2 м. В каждом таком пространстве должно устанавливаться не более двух устройств приема дыма, которые подсоединены к системе воздуховодов. Длина воздуховодов, которые подсоединяются к основным вентиляционным шахтам, такой системы, должна быть не более 15 м.

Оборудование, использующееся в системе вывода дыма из зданий

  1. Специальные вентиляторы, которые применяются в системах принудительной вентиляции. С помощью этих агрегатов эффективно удаляется на только дым, но и происходит отвод тепла за пределы постройки, которое выделяется при пожаре. Такие приборы могут применяться практически в любых помещениях, где температура отводимых газов не будет превышать 600С.
  2. Дымоудаляющие клапаны служат для приема воздушных масс, насыщенных продуктами горения, в дымовую шахту. Они могут иметь электрический или электромагнитный привод, которые могут работать при температуре газов до 600С.
  3. Огнезадерживающие клапаны. Очень важные элементы, которые встраиваются в воздуховоды и предотвращают распространение пожара или перемещение ядовитых, раскаленных газов по вентиляционным каналам.
  4. Воздуховоды. Эти элементы предназначены для транспортирования газов, дыма, продуктов горения, воздушных масс, насыщенных ядовитыми веществами, из помещений. Изготавливаются такие воздушные каналы только из материалов, которые не поддерживают горение.
  5. Вентиляторы, которые создают подпор воздушных масс. Они устанавливаются в лифтовых шахтах, коридорах и лестничных клетках для предотвращения их задымления.

Этапы проектирования

Проектирование противодымной вентиляции и дальнейшее ее обслуживание производится только специализированными предприятиями, действующими в соответствии с нормативными актами и имеющими соответствующие разрешительные документы. Проектирование включает в себя следующие этапы:

  1. Подготовку тех.задания. Оно составляется заказчиком в тесном контакте со специалистами компании-проектировщика.
  2. Составление проекта, в который входит техническая документация, чертежи, пояснительные записки проектно-экономическое обоснование.
  3. Монтаж противодымной вентиляции.
  4. Наладка вентиляции.
  5. Пуск и тестирование.
  6. Работы по техническому обслуживанию вентиляции такого типа.

Внимания требует каждый этап проектирования, а особенно расчет противодымной вентиляции, который влияет на мощность и давление вентиляторов, устанавливаемых в систему, а также на площадь сечения дымовыводящих каналов и воздуховодов. При правильном расчете, в качестве исходных данных берутся наихудшее сочетание условий внутри сооружения и метеорологических условий при возникновении пожара.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

  • все потоки воздуха движутся параллельно;
  • неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
  • смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Вы можете бесплатно получить эскизный проект вентиляции чистого помещения

Перейти

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

  1. корпус;
  2. фильтры;
  3. увлажнитель воздуха;
  4. теплообменники;
  5. вентиляторы.Общая схема системы вентиляции чистых помещений.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

  • фильтр грубой очистки (первая степень фильтрации)  – удаляет из воздуха механические загрязнения;
  • фильтр тонкой очистки (вторая степень фильтрации)  – удаляет бактерии и другие микроорганизмы;
  • микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.Фильтры HEPA и ULPA

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях.
На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает.

Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух.

«Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий.
Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха.
В чистых помещениях нужно применять HEPA-фильтры  и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

А) Однонаправленный поток поддается через вентиляционную решетку.

Б) Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.

В) Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.

Г) Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.

Д) Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Принцип работы системы

Согласно правилам СП 7.13130.2009 установка приточной противодымной вентиляции обязательна для высотных сооружений, административных зданий, подземных гаражей, паркингов, офисных комплексов.

Принцип работы любой противодымной приточной вентиляции заключается в обеспечении эффективной эвакуации и сохранении имущества при пожаре. Также система позволяет обеспечить доступ спасателей внутрь здания при сдерживании распространения продуктов возгорания по путям следования людей.

Приточная противодымная вентиляция будет еще эффективнее при наличии элементов автоматики в системе. Датчики будут быстро реагировать на возникновение очагов возгорания и задымления, передавать сигнал на контрольный пункт. Автоматическое включение системы позволит оперативно реагировать на чрезвычайные ситуации. Если противодымная вентиляция приточного типа определяет ситуацию начала пожара, она открывает клапаны поступления воздуха, и начинается ее функционирование.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

  • СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
  • СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
  • НПБ 239-97 о проверке огнестойкости воздуховодов.
  • НПБ 241-97 о противопожарных клапанах систем вентиляции.
  • НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
  • НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
  • Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

  • Холлов/коридоров строений общественного или жилого назначения выше 28 м.
  • Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
  • Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
  • Общих коридоров зданий с незадымляемыми лестничными клетками.
  • Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.

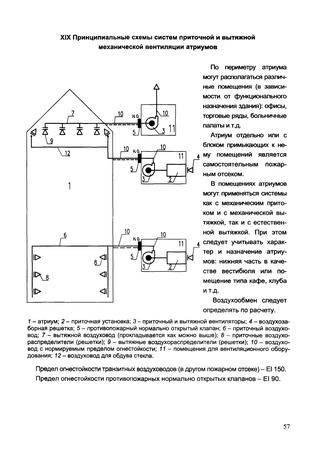

  • Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
  • Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
  • Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
  • Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

  • Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
  • С системами порошкового/газового АУПТ.
  • Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

  • Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
  • Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
  • Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

  • Клапана дымоудаления, называемые также дымоприемными устройствами.
  • Вентиляторы для удаления плотного дымового потока.
  • Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
  • Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
  • Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Чем утеплять дымоход снаружи и внутри

Для утепления дымохода следует выбирать стройматериал, способный безопасно контактировать с высокой температурой, не токсичный, обладающий устойчивостью к поражению грибком. Такие утеплители могут выпускаться в листовой или рулонной форме, в виде сыпучих материалов, прошивных матов или плит.

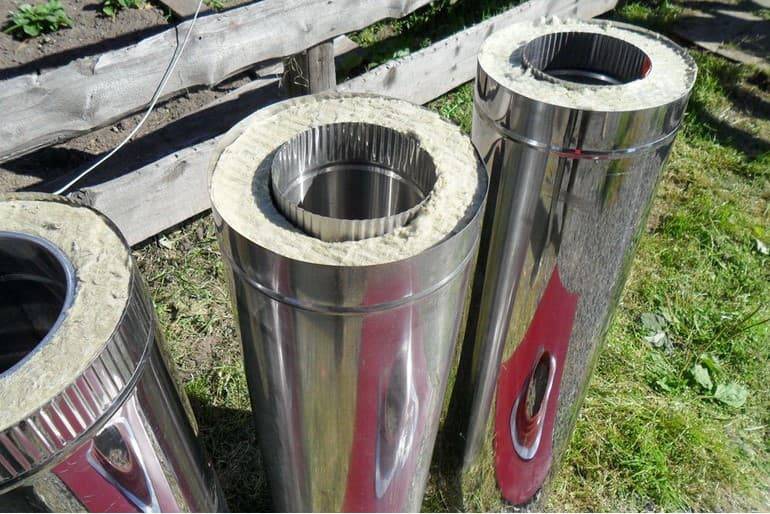

Теплоизоляционный цилиндр

Теплоизоляционный цилиндр используется для утепления металлических дымоходов. Он состоит из двух труб, одна из которых имеет диаметр меньшего размера, и является непосредственно дымоотводной трубой.

Для её изготовления в основном используют качественную нержавейку, обладающую стойкостью к воздействию кислот, образующихся на внутренних поверхностях дымоотводного канала. Для гильзирования берётся трубный прокат большего диаметра (на 6 — 10 см). Он является защитным кожухом. Пространство между этими изделиями заполняется рассыпным базальтовым утеплителем.

Минеральная вата

Минеральная вата наиболее подходящий материал для теплоизоляции печных и каминных труб. Она характеризуется значительной устойчивостью к высоким температурам и воздействию химически активных веществ, и может использоваться как для наружного, так и для внутреннего утепления дымовых каналов.

В настоящее время производится 4 типа минваты, различающихся по виду исходного сырья, структуре волокнистости, длине и толщине волокна:

  • стекловолоконная;
  • каменная;
  • базальтовая;
  • шлаковата.

Различия в строении определяют свойства минерального утеплителя. Для сравнения основные технические параметры сведены в таблице:

НаименованиеКоэффициент теплопроводностиРабочая температураГигроскопичность
МаксимальнаяМинимальная
Шлаковата0,46 — 0,48+300ºС-50ºСвысокая
Каменная вата0,048 — 0,077+600ºС-45ºСнизкая
Стекловата0,03 — 0,052+500ºС-60ºСнизкая
Базальтовая вата0,035 — 0,042+1000ºС-190ºСнезначительная

Для наружной теплоизоляции дымоотводной трубы лучше использовать маты Rockwool из базальтового минерального волокна, прошитые прокалённой проволокой. Они считаются наиболее подходящим материалом для утепления кирпичных дымоходов, так как базальтовое волокно обладает такими качествами, как

  • пара и водонепроницаемостью;
  • низкой теплопроводностью;
  • термостойкостью;
  • устойчивостью к образованию грибковых отложений и плесени.

Базальтовые листы разрезаются на части нужных размеров. Ими можно обернуть трубу и обмотать слой утеплителя проволокой. Более толстые маты базальтового волокна монтируются в распор в ячейки металлической обрешётки, заранее установленной по всему периметру канала.

Для облицовки используют кирпич или асбоцементные плиты.

ЭППС

Плиты экструдированного пенополистирола применяются для наружного утепления кирпичных дымовых труб. Материал обладает высокой прочностью и абсолютной водонепроницаемостью. Наиболее термостойкие марки ЭППС — Пеноплекс и Техноплекс со степенью горючести класса Г2.

Изделия класса Г3 — Г4 менее огнеупорные, поэтому их нельзя использовать для теплоизоляции прямых дымовых каналов дровяных и угольных печей, где температура выходных газов может достигать 600ºС.

Плиты пенополистирола клеят к поверхности трубы специальным негорючим клеем, ликвидируя зазоры между ними полосками этого же утеплителя на клее.

Штукатурка

Снаружи утеплить кирпичную трубу можно с помощью штукатурки по сетке. Это один из самых распространённых способов теплоизоляции, который уровень потерь тепла на 25%. Сначала на поверхности дымохода закрепляют армированную сетку, затем наносят штукатурную смесь цемента, шлака и извести в несколько слоёв.

Базальтовая термоизоляция

Базальтовая изоляция подразделяется на два типа:

  • цилиндры — изделия с внутренним диаметром от 18 до 89 мм и продольным разрезом для удобства проведения монтажных работ;
  • полуцилиндры — изделия диаметром от 89 до 273 мм, состоящие из двух скорлупок.

Детали утеплителя можно монтировать, не снимая части дымохода с установленного места. Крепят их с помощью бандажей, для изоляции продольного стыка используют алюминиевую фольгу. Фольгированный базальтовый теплоизолятор может устанавливать без защитного короба.

Стальной кожух из нержавейки

Чтобы утеплить железную или асбестовую трубу снаружи можно использовать кожух из нержавеющей стали.

Он должен быть большего диаметра, чем основная конструкция минимум на 5 — 6 см. Этот зазор заполняется рассыпным базальтовым утеплителем почти до самого верха. Оставшейся сверху незаполненным утеплителем промежуток заливается густым цементным раствором, защищающий материал от воздействия атмосферной влаги.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
