Система защиты от протечек воды «Гидролок»

Правила пользования и эксплуатации системы против протечек воды Gidrolock Energy

Проверка работоспособности системы GIDROLOCK:Устранение аварийной ситуации:* Внимание!Функция автоматического контроля заряда аккумуляторной батареи:Радиодатчик зафиксировал протечку воды:Отсутствие радиосвязи между радиодатчиком и радиоприемником или пониженное напряжение батарейки радиодатчика:Неудовлетворительный уровень приема радиосигнала:!Общие вопросы:

Проблема	Звуковой и световой сигнал	Возможные причины	Решение проблемы
При имитации аварии не закрываются краны	Непрерывный звук	Не закончился режим активации (30 минут)	Требуется кратковременно замкнуть между собой контакты FUN и GND в блоке управления (место, где подключается выключатель принудительного закрытия кранов)
При имитации аварии не закрываются краны	Дискретный (прерывистый) звук	Краны неправильно подключены	Проверьте работу кранов, дважды на 5 секунд замкнув контакты FUN и GND в блоке управления
Блок управления пищит, но краны не закрываются	Система пропищала 10 раз и замолчал на 10 минут и так несколько раз подряд	Разрядился или перестал держать заряд аккумулятор	Замените аккумулятор. Для отключения сигнала сигнализации нужно выключить и включить питание блока управления с помощью кнопки «Сеть»
Блок управления пищит, кнопка принудительного открытия/закрытия кранов не работает	Непрерывные попискивания системы	Произошла аварийная ситуация	Выключите блок управления кнопкой «Сеть», ликвидируйте аварию, вытрите и высушите датчик, включите систему

Вопросы по радиосистеме:

Проблема	Звуковой и световой сигнал	Возможные причины	Решение проблемы
При подключении радиодатчиков и при срабатывании режима «Авария» мигают помимо зеленого еще и красный сигнал	Мигание красного и зеленого светодиодов	Неустойчивый прием сигнала от радиодатчика	Измените расположение радиодатчика или радиоприемника до уровня устойчивого радиоприема (номер радио-датчика указывается последовательными миганиями зеленого и красного светодиодов)
Короткие звуковые сигналы 1 раз в 2-3 секунды	Короткие звуковые сигналы 1 раз в 2-3 секунды, мигание зеленого светодиода	“Потеря” радиодатчика или пониженный уровень заряда его батареи	Переместите радиодатчик к радиоприемнику, если проблема не пропала, поменяйте батарейку на радидатчике (номер радиодатчика указывается последовательными миганиями зеленого светодиода)

>> Если Вы не нашли в этом разделе необходимой информации, у Вас есть вопросы-просьба позвонить по телефону в Москве:8(499)390-92-09 или отправить запрос через форму обратной связи в разделе Контакты Наши специалисты будут рады Вам помочь, они постараются ответить на все интересующие вопросы и предоставят нужную информацию по системе против протечек воды Гидролок (Gidrolock)

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

• для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
• для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Какие бывают СППВ

Системы различаются по:

• способу питания — от батареек, аккумулятора или электросети;
• способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
• типу кранов — шаровые, керамические и т. д.;
• типу и мощности электроприводов;
• типу датчиков — проводные и беспроводные;
• набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

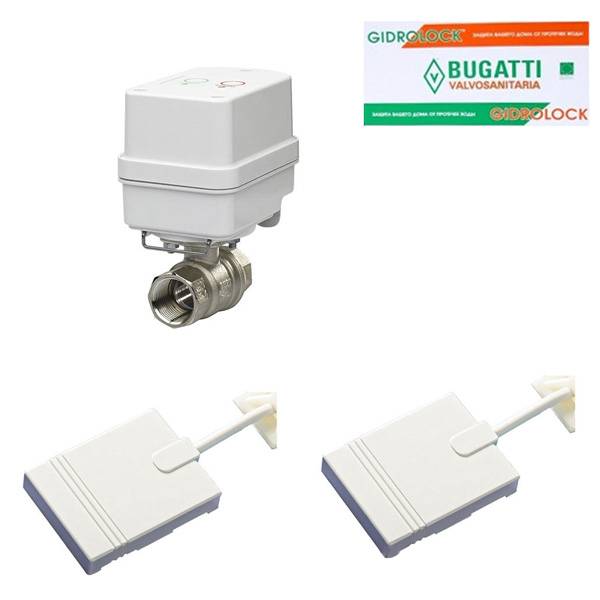

Системы GIDROLOCK

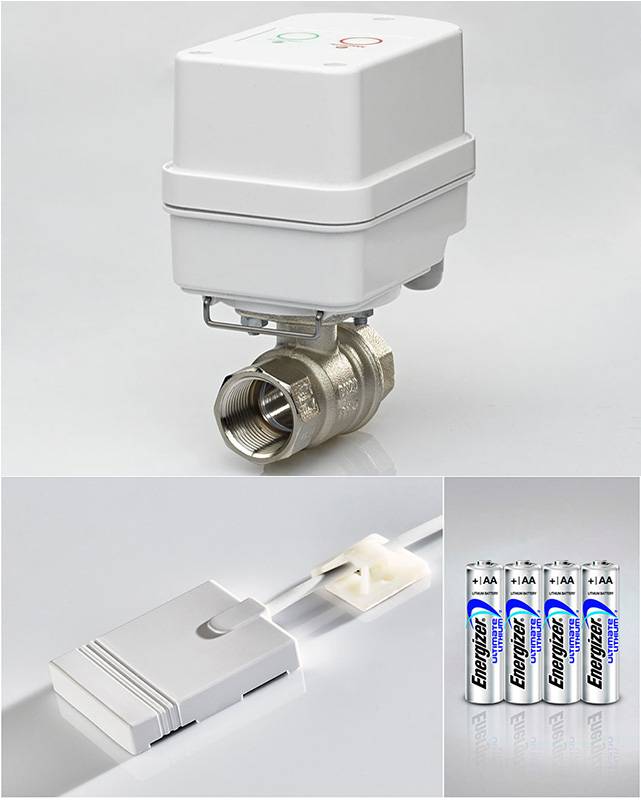

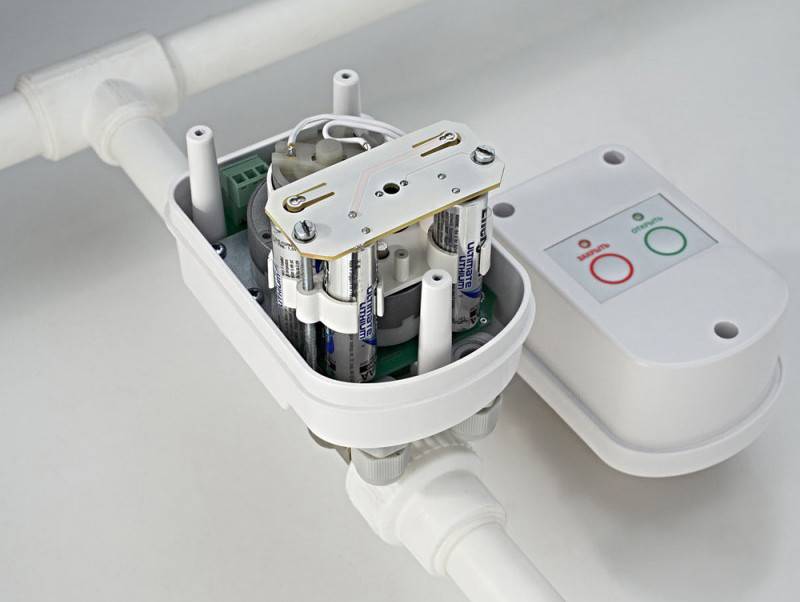

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

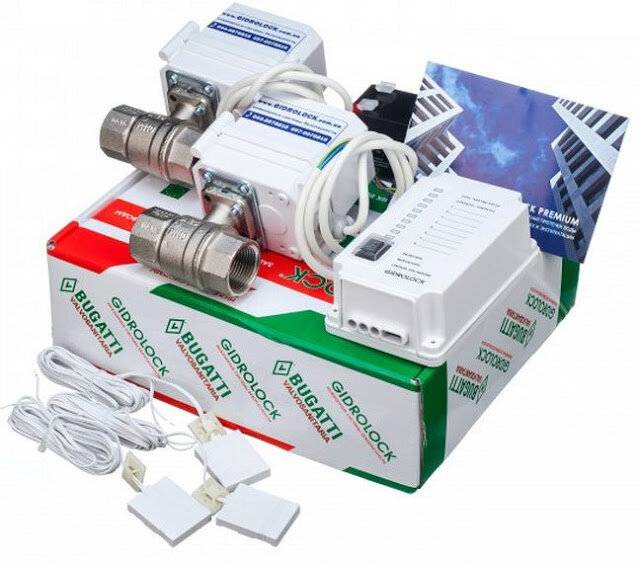

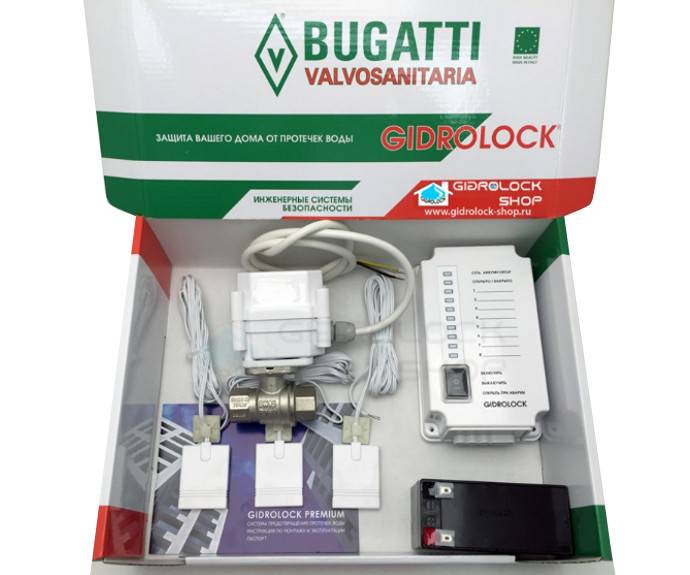

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Сравнение приводов кранов

Сравнение приводов кранов

Ultimate
Professional
Winner
Напряжение питания
12В
220В
12В
220В
6-15В
Мощность электродвигателя
Не более 6Вт
Не более 6Вт
Не более 15Вт
Не более 15Вт

Размеры привода
70х65х70 мм
70х65х70 мм
75х85х110 мм
75х85х110 мм
75х95х100 мм
Размеры кранов

Диаметры подключаемых кранов
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″
Время открытия/закрытия кранов до полного позиционирования
15-18сек
15-18сек
30сек
30сек
15-20сек
Ток потребления открытия/закрытия
не более 1А
не более 80мА
Не более 1,5А
Не более 80мА
не более 0,25А
Ток потребления в дежурном режиме
не более 50мА
не более 10мА
Не более 50Ма
не более 10мА
не более 2мкА
Крутящий момент на валу привода
7-10 Нм (70-100 кг*см)
7-10 Нм (70-100 кг*см)
21-45 Нм (210-450 кг*см)
21-45 Нм (210-450 кг*см)
16Нм (160 кг*см)
Степень защиты электропривода
IP65
IP65
IP65
IP65
IP65
Температура эксплуатации (Внимание, замерзшая вода может повредить кран)
-10-60oC
-10-60oC
-10-60oC
-10-60oC
-10-60oC
Максимальная температура жидкости (пиковая)
До +150oC
До +150oC
До +150oC
До +150oC
До +150oC
Максимальная рабочая температура теплоносителя
До +110oC
До +110oC
До +110oC
До +110oC
До +110oC
Отсоединение привода от крана
2 гайки 8
2 гайки 8
2 гайки 8, для 1 1/2 и 2″ -2 гайки на 10
2 гайки 8, для 1 1/2 и 2″ – 2 гайки на 10
Специальное быстросъемное соединение
Индикация положения крана
Нет
Нет
Опцио-
нально
Нет
Есть
Возможность подключения датчиков к приводу
Нет
Нет
Нет
Нет
Есть
Внешние устройства





GSM
Возмож-
но или через блок Премиум
Возмож-
но
Возмож-
но или через блок Премиум
Возможно
Плани-
руется
WiFi
Через блок Премиум
Нет
Через блок Премиум
Нет
Есть
Z-Wave
Плани-руется
Плани-руется
Плани-
руется
Плани-
руется
Плани-
руется

Сравнение наборов Гидролок


Квартира Premium Ultimate
Квартира Premium Professional
Квартира Winner
Загородный дом Premium Ultimate

Загородный дом Премиум Professional
Загородный дом Winner
Универсал
Количество кранов в комплекте
2
2
2
1
1
1
Нет
Диаметр кранов
1/2-1″
1/2-2″
1/2″-1″
1/2″-1″
1/2″-2″
1/2″-1″
Нет
Привод кранов
Ultimate
Professional
Winner
Ultimate
Professional
Winner
Нет
Количество проводных датчиков в комплекте
3
3
2
3
3
2
2
Количество датчиков с контролем обрыва
Опция до 8шт
Опция до 8шт
Нет
Опция до 8шт
Опция до 8шт
Нет
Нет
Количество беспроводных датчиков
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Блок питания
Встроен
Встроен
Опция
Встроен
Встроен
Опция
Встроен
GSM
Опция
Опция
План
Опция
Опция
План
Опция
Wi-Fi
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Z-Wave
План
План
План
План
План
План
План
Калькулятор комплекта
Квартира Ultimate Premium
Квартира Premium Professional
Квартира Winner
Загородный дом Ultimate Premium
Загородный дом Professional Premium
Загородный дом Winner
Universal

Максимальные количества подключения датчиков

	Premium	Universal	Winner
Максимально рекомендованное количество выносных блоков радиоприемников для датчиков протечки воды WSR (радио) подключаемых к  Блоку управления   в шт	6	6	—
Максимально рекомендованная длина кабеля от Блока Управления до выносного блока радиоприемника для датчиков протечки воды WSR (радио) в  метрах.	100м	100м	—
Максимальное рекомендованное количество датчиков протечки воды WSP+, в шт	8	—	—
Максимальное рекомендованное количество датчиков протечки воды WSP, в шт	160	21	20
Максимально рекомендованная длина кабеля от Блока управления/привода, в метрах	100м	100м	100м

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Чтобы система оставалась работоспособной, ее регулярно проверяют

Надежность и безопасность

В системе есть следующие решения, обеспечивающие безопасность:

• Питание всех элементов системы от 12 В. Для повышения безопасности в потенциально опасных зонах питающее напряжение — 12 В. Подается оно через преобразователь.
• Система резервированного электропитания. В штатном режиме питание подается от аккумуляторной батареи (емкость 1,3 А/час). При пропадании сетевого напряжения, она обеспечивает работоспособность системы. При появлении электросети, аккумулятор переходит в режим зарядки, продолжая питать систему. Уровень заряда контролируется, если он ниже определенного порога, включается звуковая сигнализация. Сигнал включается сильно заблаговременно, так что принять меры времени хватит.
  Питание осуществляется от сети 220 В и АКБ
• Корпус герметичен со степенью защиты IP67.
• Датчики протечки воды питаются низковольтным напряжением и пропаяны для уменьшения возможности отказа.
• Краны с возможностью заземления.
• В режиме ожидания краны обесточены. При протечке питание 12 вольт подается на время, необходимое для закрытия.
• В беспроводных устройствах датчики имеют батарейки.

Как видим система контроля Гидролок хорошо продумана, она достаточно безопасна. Хотя недостатки есть.

Беспроводной датчик протечки воды: принципы работы

Беспроводной датчик утечки воды, как и обычный проводной датчик, оснащен электродами. Если на них попадает вода, происходит замыкание полюсов электродов, и датчик посылает сигнал на приемник, подключенный к блоку управления. Если после отправки сигнала об аварии, от радиомодуля не пришло подтверждения получения сигнала, датчик отправляет аварийный сигнал повторно до получения сигнала подтверждения о полученном сигнале аварии. С блока управления, в свою очередь, сигнал передается на краны, которые незамедлительно останавливают подачу воды в систему. Время от намокания датчика до полного позициониррования кранов в закрытом состоянии занимает 15–20 секунд. Подача воды не возобновится до полного устранения утечки или переключении блока управления в режим принудительного открытия кранов (например в случае тушения пожара) Краны не будут открыты даже при полном высыхании датчиков. Для сброса аварии, требуется вытереть и высушить датчики воды, после чего отключить и включить блок управления.

Нужно отметить, что для исправного функционирования беспроводного датчика утечки воды необходимо правильно его установить и подключить. Для этого достаточно «познакомить» беспроводной датчик протечки с модулем подключенным к блоку управления. Этот модуль «знает» все подключенные к нему беспроводные датчики поименно и будет, помимо постоянного ожидания аварийного сигнала от датчиков, по  несколько раз в день уточнять состояние датчика (уровень приема, заряд батареи). В случае невыхода беспроводного датчика на связь, система сообщит Вам об этом с помощью звуковых и световых сигналов, с указанием номера пропавшего датчика.  Пропажа датчика не является аварией и краны не перекрываются.

Также, при подключенном GSM информаторе, сигнал об аварии от датчика затопления, может дублироваться в виде СМС на телефон владельца дома или квартиры.

Стоимость беспроводного датчика затопления относительно высока (в 4 раза больше, чем проводные датчики затопления), потому мы рекомендуем устанавливать комбинированную систему, когда Вы используете беспроводные датчики WSR совместно с проводными датчиками WSP или WSP+. Обслуживание беспроводных датчиков и их эксплуатация, вместе с тем, процесс практически беззатратный. Беспроводные датчики WSR затрачивают минимум энергии для своей работы, работая на “свободной” частоте 868МГц не имеют вредных излучений. Время от времени для поддержания их работы требуется замена элементов питания – батарей (раз в 7-15 лет). Мы рекомендуем примерно раз в полгода протирать контакты рабочей поверхности датчиков

Особенности и отличия

Говорить об общих особенностях защиты от потопа Neptun практически невозможно: слишком разные системы, с разным набором функций и оборудования. Контроль протечки воды Нептун реализован на базе 5 контролеров, а они имеют разный набор функций.

В самых простых вариантах (все модификации СКПВ), по сигналу от датчиков просто перекрывается вода. С этими моделями работают только проводные датчики протечки и их не может быть много — 5 или 10 штук. Никаких дополнительных функций нет. Ни проверки работоспособности датчиков, ни тестирования кранов. Ничего. Более поздние разработки имеют больше возможностей:

• могут работать несколько десятков беспроводных датчиков и несколько сотен проводных;
• возможность интеграции в систему умный дом, пожарную или охранную сигнализацию, диспетчерские службы;
• добавлена автоматическая проверка работоспособности — краны закрываются и открываются один-два раза в месяц (зависит от типа блока);
• управлять они могут большим количеством шаровых кранов;
• добавлено резервное питание — четыре батарейки;
• возможность работы от 12 В.

Один из вариантов системы

Самое важное отличие системы против потопа Нептун — это возможность вручную закрывать и открывать краны при использовании кранов Бугатти (Bugatti). Для этого на корпусе привода кранов есть специальный рычаг

Его надо провернуть до упора. По этому рычагу также можно отследить закрытие воды при аварии.

В других системах ручное закрытие возможно после снятия редуктора, для чего надо открутить два (Гидролок) или четыре болта (Аквасторож). По тому же принципу можно получить доступ к ручному закрытию или открытию крана и в самом дешевом и простом из комплектов — «Нептун Акваконтроль». Так что не все системы Нептуна комплектуются одинаковыми шаровыми кранами. Будьте внимательны при выборе.

Как работают системы защиты от протечек?

Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.

На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

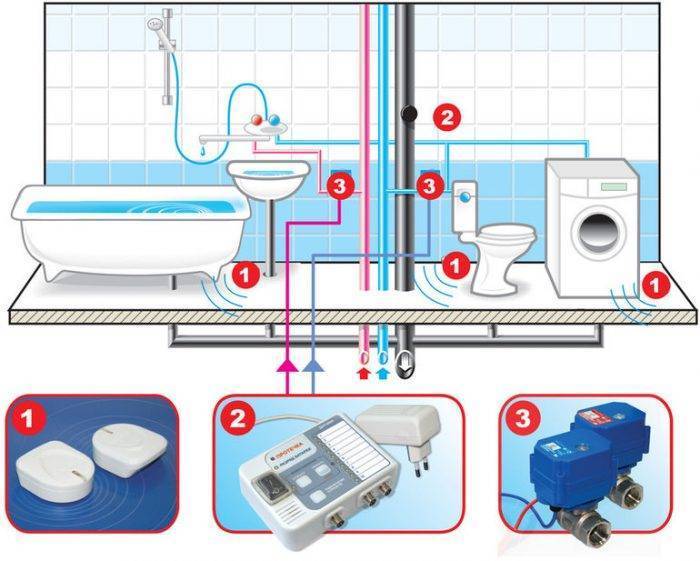

Элементы устройства

Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:

• контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
• краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
• сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.

В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.

Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.

Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.

Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.

Места установки защитных систем

Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.

Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.

Сравнение систем Гидролок

Подбор диаметра крана

Сравнение комплектов Gidrolock

	Universal (Блок управления Универсал)	Premium (Блок управления Премиум)	Winner (Автономная система от протечек Виннер)
Габаритные размеры	84х120х35мм	88х140х50мм	75х95х100мм
Питание	220В	220В	4 батарейки FR3 и/или Блок питания 12В
Внешний выход	реле, открытый коллектор	реле, открытый коллектор	открытый коллектор
Внешний вход управления	Сухой контакт	Сухой контакт	Сухой контакт
Подключение оборудования
Диаметр подключаемых кранов		1/2-2″	1/2-1″
Привода подключаемых кранов		Ultimate 12В, Professional 12В, Winner	Winner
Подключение беспроводных датчиков	Возможно (Опционально)	Возможно (Опционально)	Опционально (с приводов Winner RADIO)
Подключение датчиков с контролем обрыва	НЕТ	Возможно (Опционально)	НЕТ
Количество подключаемых кранов		до 20	до 20 в цепи
Кнопка отктрытия/закрытия		возможна внешняя (опционально)	встроена, возможна внешняя (опционально)
GSM	Возможно (Опционально)	Возможно (Опционально)	Опционально с подключением привода Winner GSM
WiFi	Возможно (Опционально)	Возможно (Опционально)	Возможно (Опционально)
Z-Wave	Планируется	Планируется	Опционально с подключением привода Winner Z-Wave
Функционал
Количество зон контроля	1	8	По количеству приводов
Автономная работа (энергонезависимость)	НЕТ	Есть резервное питание АКБ	Автономная система
Функция самоочистки		Да	Да
Индикация положения кранов		Да	Да
