Схемы, фото и видео вентиляции в частном доме

Составление проекта

Правильно сделать вентиляцию в доме можно только на основании тщательно разработанного проекта. Для его составления необходимо выбрать:

  • тип магистральных воздуховодов и отводов от них – круглого или прямоугольного сечения. Круглые трубы удобнее и проще в монтаже, обеспечивают лучшую тягу, прямоугольные более компактны;
  • сечение магистральных и отводных воздуховодов. Оно зависит от требуемой интенсивности воздухообмена;

  • характер труб – жесткие или гофрированные. Жесткие обеспечивают меньший шум и лучшую тягу, гофрированные проще в монтаже;
  • длины магистральных и отводных труб;
  • траекторию прокладки коммуникаций. Желательно уменьшить количество поворотов и изменений сечений воздуховодов;
  • высоту положения вытяжной трубы над крышей. Оптимальной считается высота не ниже 50 см согласно приведенной схеме.

  • количество помещений, их площадь и высоту;
  • активность воздухообмена в них с учетом числа постоянно находящихся людей и/или установленного оборудования;
  • максимальных и минимальных температур окружающей среды и комфортной температуры внутри помещений (для расчета разницы между ними и, соответственно, уровня нагрева или охлаждения воздуха).

Итак, для составления проекта необходимо определить:

  1. производительность воздухообмена для всех помещений;
  2. сечение воздуховода – вначале расчетное, потом стандартное большее по таблицам;
  3. общая производительность системы с учетом выбранного сечения воздуховодов;
  4. на основании полученной общей производительности выбирается сечение магистрального канала. При этом в проекте для удобства планирования задаются два-три равных по площади варианта с разным отношением сторон;
  5. сопротивление воздухопроводной сети с учетом всех используемых в системе устройств – фильтров, распределительных решеток, прочего;
  6. подходящее для обеспечение требуемых параметров оборудование – электрический калорифер, блок ППВВ.

Аналогичные вычисления проводятся при модернизации существующей системы вентиляции, если ее производительность недостаточна при существующих или планируемых к изменению условиях эксплуатации.

Воздухообмен в многоэтажных домах в СП 54.13330.2016

Небесполезными при проектировании вентиляции индивидуальных домов будут постулаты этого свода правил, предназначенные для строительства многоквартирных домов высотой до 75 метров. Строительство проводится по рабочим чертежам, выполненным на основе проекта.

Жилой дом может иметь встроенные, встроено-пристроенные, пристроенные помещения общего назначения и пользования: бассейны, тренажерные залы, гаражи, автостоянки при соблюдении соответствующих правил безопасности. Размещение промышленных подразделений в жилых домах не допускается.

Правила для проектирования МКД, разработаны на основе санитарных требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических зон по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330.  Проект жилого дома включает инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом проектируется для проживания одной семьи. Состав помещений и их количество предусматривается по требованию заказчика. Основные помещения: общая гостиная, спальни, кухня, санузлы. Размещение жилых комнат в подвальных этажах не допускается.

Если в доме типовой планировки монтируется приточно-вытяжная вентиляция в системе применяется приточная установка и вытяжной вентилятор

При проектировании саун вентканалы оборудуют противопожарными клапанами. Вентиляционные отверстия и вводы трубопроводов в фундаментной и цокольной конструкции здания обеспечиваются защитными устройствами от грызунов.

Кратность воздухообмена:

  • спальня, гостиная при общей площади особняка на 1 чел. меньше 20 кв.м. – 3 куб.м /час на 1кв. метр жилой площади;
  • более 20 кв.м. – 30 куб.м /час на 1 человека;
  • кухня с электрической плитой – 60 кубометров/час;
  • помещение с газовым оборудованием – 100 куб.м/час;
  • помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой – часовой расход, равный объему помещения.
  • ванная, туалет – 25 куб.м/час.

В наружных стенах подвала, техподполья, холодного чердака, не имеющих вытяжки, делают продушины, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

  • низкая стоимость организации вентиляции естественного типа;
  • нечастые регламентные работы по поддержке системы в норме;
  • в отличие от принудительных систем, отсутствует шум;
  • монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
  • для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
  • для поддержки функциональности системы не требуются дополнительные затраты;
  • срок службы системы не ограничен;
  • вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
  • данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

  • данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
  • слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
  • установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
  • в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
  • зависимость эффективности вытяжки от уличной температуры и силы ветра.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

  1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
  2. Внесение параметров на схему.
  3. Составления перечня необходимых элементов.
  4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
  5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

  1. Перфоратор.
  2. Трубы различной конфигурации, диаметра, фактуры и длины.
  3. Соединительные элементы.
  4. Переходники, колена, тройники.
  5. Решетки вент. ходов.
  6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

  • На стенах делают разметки, обозначают где будут проходить вент. каналы.
  • По потолку чертят схему прокладки воздуховодов.
  • Если система принудительная, отмечают, где будет смонтировано оборудование.
  • Собирают воедино каналы и монтируют их на подвесы.
  • Подключают трубы к единой вент. установке.
  • Закрывают отверстия решетками.
  • Подключают технику к электричеству и тестируется вся установка.

Как сделать самостоятельно: пошаговая инструкция

Схема

  • При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
  • Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
  • Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
  • Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
  • Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

  • особенности местного климата;
  • близкое расположение источников неприятного запаха;
  • функции отдельных помещений;
  • особенности конструкции здания;
  • наличие газовых или иных видов плит/печей;
  • число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

  1. Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
  2. По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
  3. При монтаже принудительной системы отмечают место установки оборудования.
  4. Сверлят стены, монтируют элементы крепежа.
  5. Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
  6. Подключают каналы к рабочей установке.
  7. Монтируют вентиляционные решетки.
  8. Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

Для сборки системы воздуховодов сейчас могут понадобиться:

  • трубы различного диаметра и протяженности;
  • соединительные элементы;
  • колена с разными углами поворота;
  • тройники и переходы;
  • решетки вентиляционных ходов;
  • держатели и подвесные элементы;
  • перфоратор.

Обустройство вытяжного канала

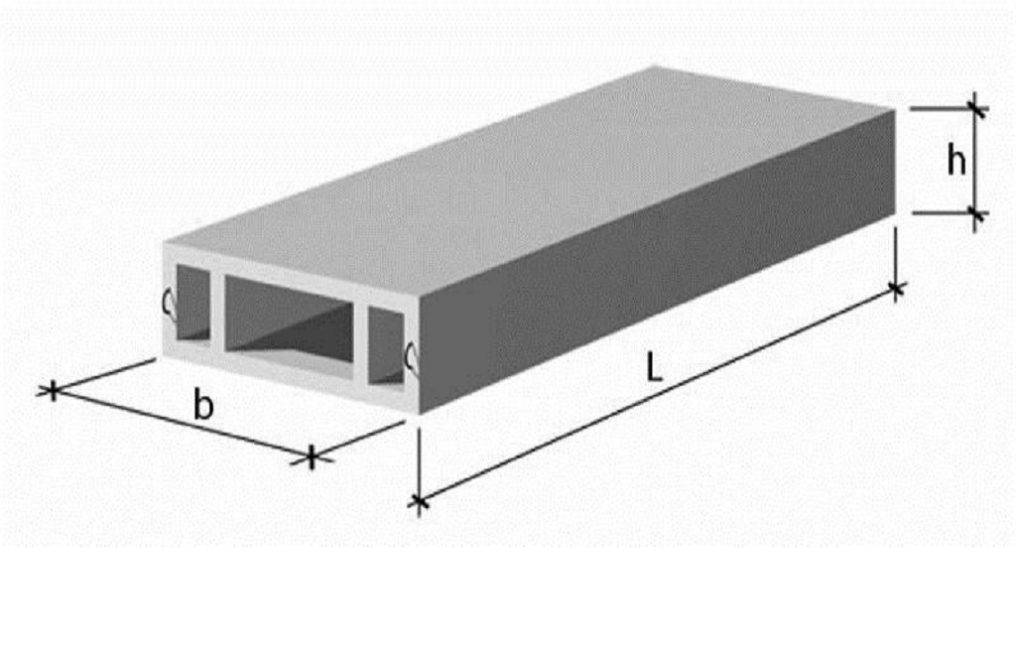

Многоканальный вентиляционный блок

Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.

Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.

Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков

В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять

В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

  1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
    • Твердотопливный (дрова, уголь).
    • Жидкотопливный (дизельное топливо).
    • Газовый (природный газ, газгольдер).

    В любом случае есть общие требования конструкции ИТП:

    • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
    • Обязательно наличие оконного проёма.
  2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Функционал вентиляции помещения

Степень чистоты воздуха оказывает существенное влияние на состояние любого живого организма. Отсутствие проветривания приводит к головным болям, слабости, быстрому распространению инфекций, передающихся капельным путем, и прочим неприятным последствиям. В связи с этим во всех странах мира были разработаны стандарты по вентиляции помещений разных назначений. Данные нормативы определяют качество воздуха по двум основным критериям: степень влажности и температура, чистота.

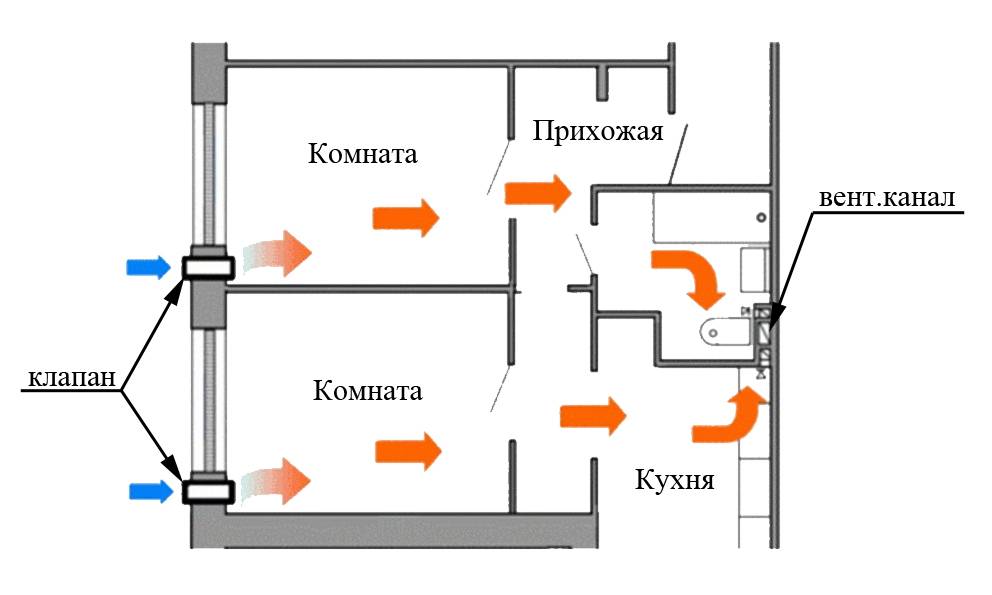

Монтаж вентиляции в загородном доме – схема движения воздушных масс в помещениях

Чтобы соблюдались нормативные значения, в любом жилом и нежилом строении обустраивается система вентиляции, рассчитанная согласно внутреннему объему помещений.

Перед установкой вентиляционного оборудования составляется предварительный проект, учитывающий особенности расположения помещений. Отсюда ясно, что каждая схема разрабатывается индивидуально. Заниматься этой процедурой должны специально обученные люди – можно попробовать и самому, следуя указаниям СНиП 41-01-2003.

Вентиляция выполняет две основные задачи – организация притока свежего воздуха с улицы, удаление углекислого газа, вырабатываемого живыми организмами за пределы строения.

Основные технические требования к вентиляции

Чтобы читателю не приходилось самостоятельно штудировать объемные СНиПы и ГОСТы, наше редакция, сделала это самостоятельно, и выбрала наиболее важные моменты, касаемые требований к работающей вентиляционной системе частного дома.

К сведению! Далее будет встречаться такое понятие, как кратность воздухообмена. Оно обозначает соотношение количества поступающего воздуха к полному объему помещения в течение часа.

  • В жилые комнаты должно поступать не менее 3 м3 свежего воздуха в час на 1 м2 площади.
  • В сантехнические помещения за час должно попадать не менее 25 м3 в час. Такие высокие показатели связаны с повышенным уровнем влажности.
  • В кухню с четырехкомфорочной газовой плитой за час должно поступать от 90 м3. В этом помещении также присутствует повышенная влажность и обилие продуктов горения, которые при накапливании могут нанести серьезный вред здоровью человека.
  • Кратность воздухообмена при нахождении в комнате людей должна составить не менее 1. Для технических помещений полное обновление воздуха должно происходить в течение 5 часов.

Перечисленные нормативы рассчитаны на воздухообмен при температуре +18 градусов  в помещении и +5 градусов на улице.

Как правильно сделать расчет мощности вентиляции

Система вентиляции в доме – разводка внутри перекрытия

Сегодня все проектировщики при проведении расчетов пользуются специальными программами, которые значительно упрощают всю процедуру. Если такого технического средства в распоряжении нет, то придется все рассчитывать по старинке, при помощи формул.

  • Согласно СНиП норма потребления свежего воздуха одним человеком составляет 60 м3 в час. Это значение используется во всех расчетах и обозначается как Vнорм.
  • Сама формула выглядит так: V=N* Vнорм, где N – это количество людей, постоянно проживающих в доме, или для удобства – количество жилых комнат в помещении. Проблема данной формулы в том, что невозможно заранее предугадать, сколько человек будет находить в той или иной комнате ежемоментно. Поэтому этот расчет лучше применить как приблизительный, или для вычисления производительности воздушного отопления с подмесом свежего воздуха в расчетных количествах.
  • Чтобы получить более точные значения применяют другую формулу: V=K*H*S, где К – это нормативная кратность обмена, Н – Высота потолков в помещении, а S – площадь всего строения.
  • Если рассчитывать еще точнее, то в эту формулу вносятся поправки, где S становится площадью отдельной комнаты, а кратность берется согласно нормам по следующей таблице.

Вентиляция для дома – кратность воздухообмена в помещениях и зданиях разного назначения

Затем подбирается оборудование, способное обеспечить полученные значения.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Выгоды самостоятельного проектирования воздухообмена

Электрическая или газовая вентиляция в частном доме механического типа делится в свою очередь на три общеизвестных типа.

Такая классификация позволяет правильно подобрать необходимую систему самостоятельно, учитывая все эксплуатационные параметры и характеристики самого жилья:

  • приточная. Обеспечивает механический приток чистого воздуха в помещении благодаря приточным устройствам и их автоматизированной работе;
  • вытяжная. Благодаря функционированию вытяжек и вентиляторов гарантированно очищается внутреннее пространство комнат и всего дома;
  • приточно-вытяжная. Максимально эффективный комплекс, обеспечивающий одновременное выведение газовоздушной смеси и ее замену чистым воздухом.

Кроме этого, необходимо ориентироваться на количество живущих в доме, и необходимость поддержания определенного температурного режима, уровня влажности и давления в помещениях.

Проект и установка вентиляционного комплекса требует обязательно просчета параметров мощности оборудования и эффективности работы систем. Правильно обустроенная вытяжная вентиляция в частном доме поможет усилить функционирование естественного комплекса воздухообмена и не потребует больших затрат средств и времени.

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

  1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
  2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
  3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
  4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

Заключение

Профессиональная вентиляция позволит сделать проживание в коттедже безопасным и комфортным. Система будет постоянно функционировать на благо человека.

При использовании современного оборудования можно контролировать приток свежего воздуха или установить функционирование системы в автоматическом режиме.

Подобные системы позволяют сделать проживание максимально комфортным в любое время года и в самых разных погодных условиях. Кроме того, качественная система вентилирования помещений позволяет очищать воздух от болезнетворных микробов и микроорганизмов. Это очень важный показатель, особенно если в доме есть маленький ребенок. Правильный расчет вентиляции – это достаточно сложная задача, решением которой должны заниматься профессионалы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
