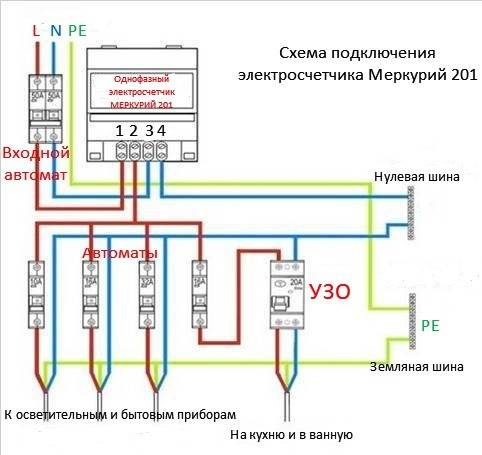

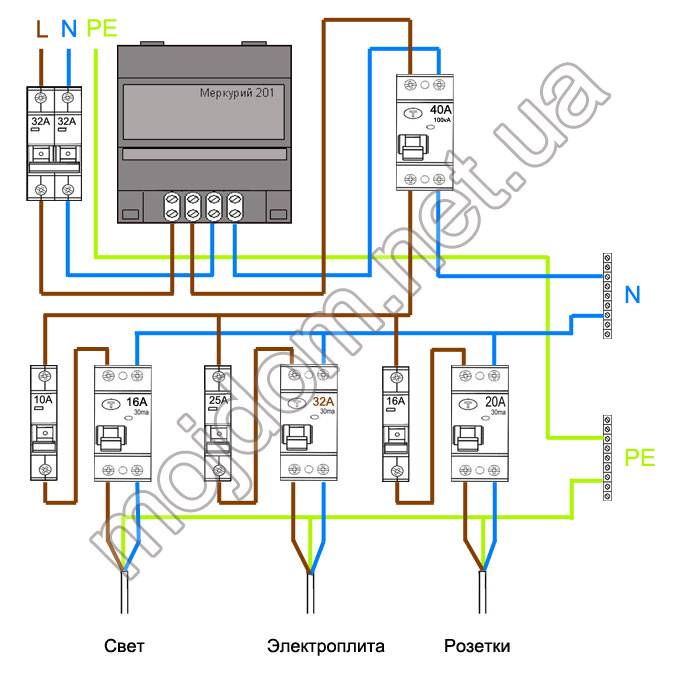

Как подключить однофазный электросчетчик Меркурий 201

Подключение трехфазного счетчика

В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:

1. Провода одного цвета из внешней сети присоединяются к клеммам №№ 1, 3, 5, 7.
2. К клеммам №№ 2, 4, 6, 8 подсоединяются провода одного цвета из домашней сети.
3. В результате должно получиться: красный провод из внешней цепи подсоединен к контакту № 1, к контакту № 2 подключен фазный провод от домашней сети.
4. Для обеспечения безопасности входной кабель рекомендуется подключать через четырехполюсный вводной автомат.
5. Дополнительно для каждой группы потребителей желательно поставить однополюсные автоматы.

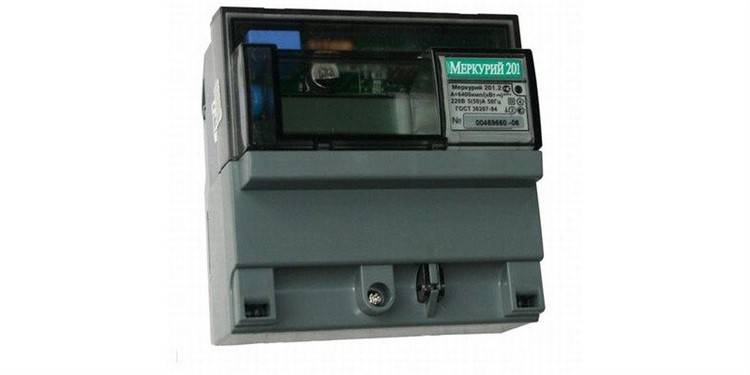

Описание и особенности конструкции

Старт производства данных приборов был дан на заводах компании “Инкотекс” в 2001 году. Они стали хорошей заменой моделям старого образца, оснащенным крутящим диском, а срок службы на эти счетчики исчисляется почти тридцатью годами, что устраивает каждого покупателя.

Помимо нескольких модификаций «Меркурий 201» классифицируется по следующим параметрам:

• допустимый рабочий ток;
• схема показа сведений о расходе электричества.

По конструкции все модели данного электросчетчика схожи между собой и устроены следующим образом:

• пластиковый компактный корпус прямоугольной формы;
• барабан либо жидкокристаллический экран с данными по расходу эл. энергии находятся на лицевой панели в левой ее части;
• таблица с техническими параметрами расположена в правой части этой же панели;
• вес прибора составляет не более 350 грамм.

Входные эл. контакты внизу счетчика защищены снимающейся конструкцией. Для фиксации прибора на поверхности стены или иной поверхности используется DIN-рейка.

Стандартная комплектация электросчетчика Меркурий 201 состоит из:

1. Непосредственно прибора.
2. Документации на него (техпаспорт, пособие по эксплуатации).

Подлинность счетчика Меркурий 201 можно определить по наличию на нем голографической наклейки (пломбы) с информацией о дате выпуска.

Самостоятельный монтаж и подключение прибора не занимает много времени. Единственное правило — это внимательно ознакомиться с инструкцией по эксплуатации и техпаспортом на него перед установкой. Для ремонта, в случае возникновения неисправности, лучше приглашать квалифицированных специалистов.

Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

В стандартную комплектацию счетчика Меркурий 201 входят:

• Собственно, сам счетчик Меркурий 201.
• Паспорт и инструкция на счетчик Меркурий 201.
• Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.

У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:

Как видно из паспорта на счетчик Меркурий 201, они выпускаются:

• с максимальным током на 60 или 80 А;
• с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
• с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
• могут комплектоваться модемом для удаленного снятия показаний;
• разное количество передаваемых импульсов (телеметрия).

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.

Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.

Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

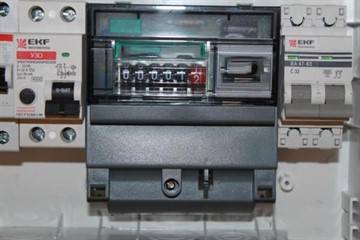

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.

Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.

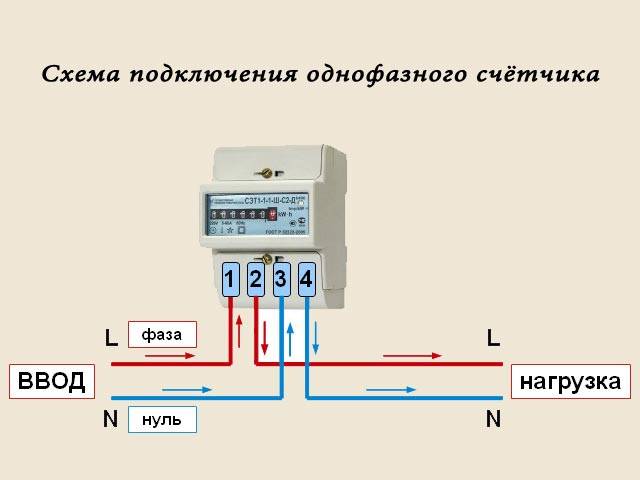

Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.

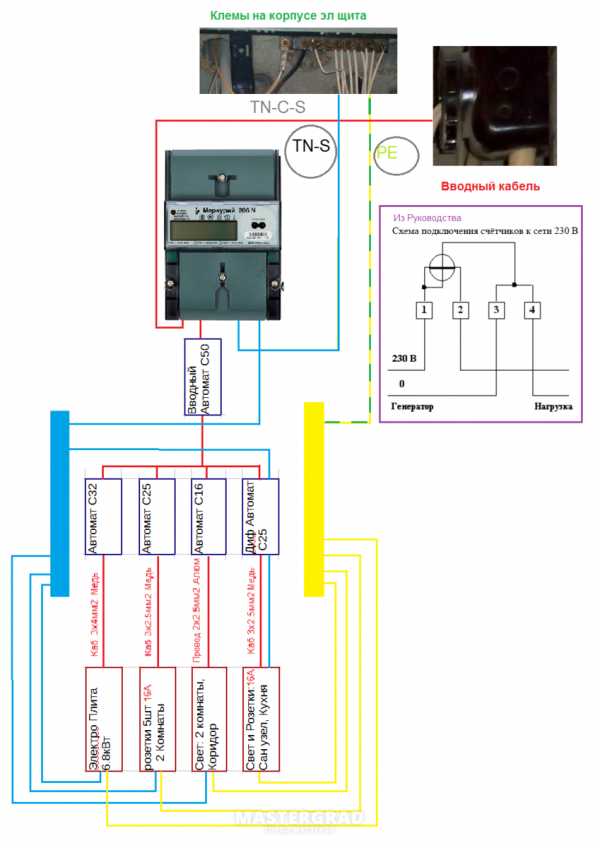

Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.

После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.

Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.

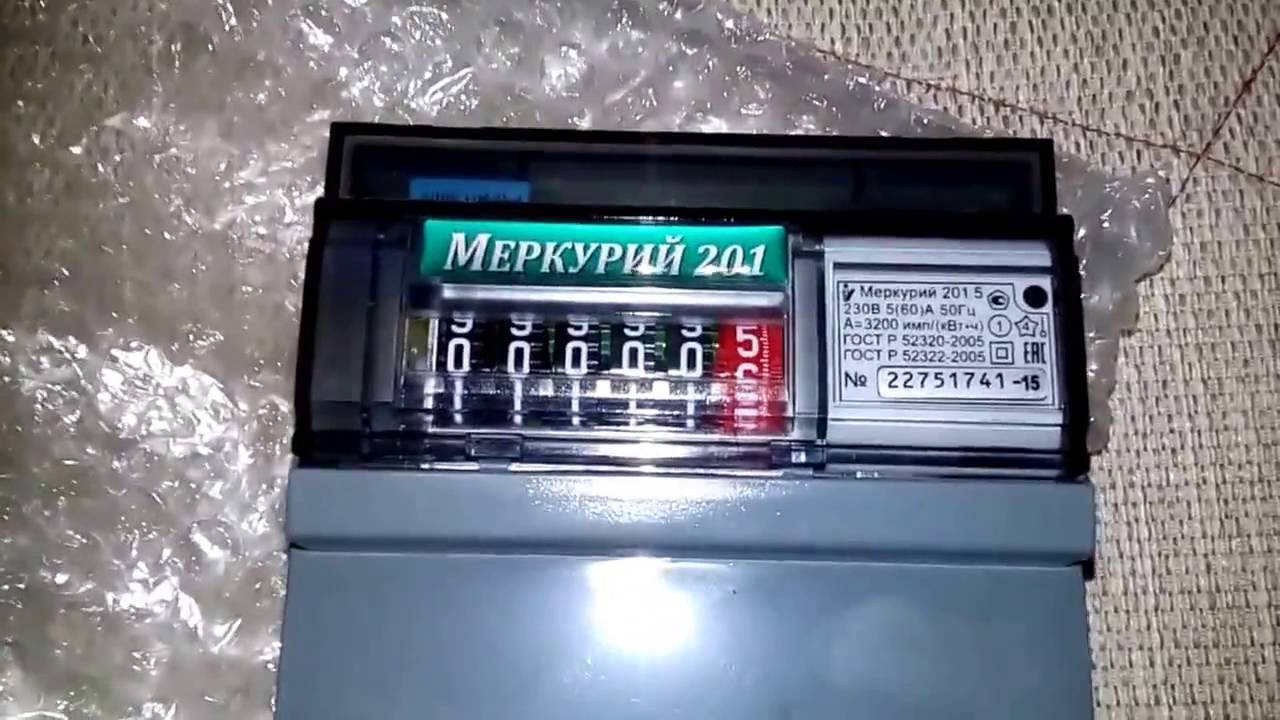

Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.

Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.

Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.

Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.

Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:

Электросчетчик	Производитель	Ширина,мм
Меркурий 201	Инкотекс	105
СЕ101-R5	Энергомера	89
Нева 103	Тайпит	78

Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.

Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.

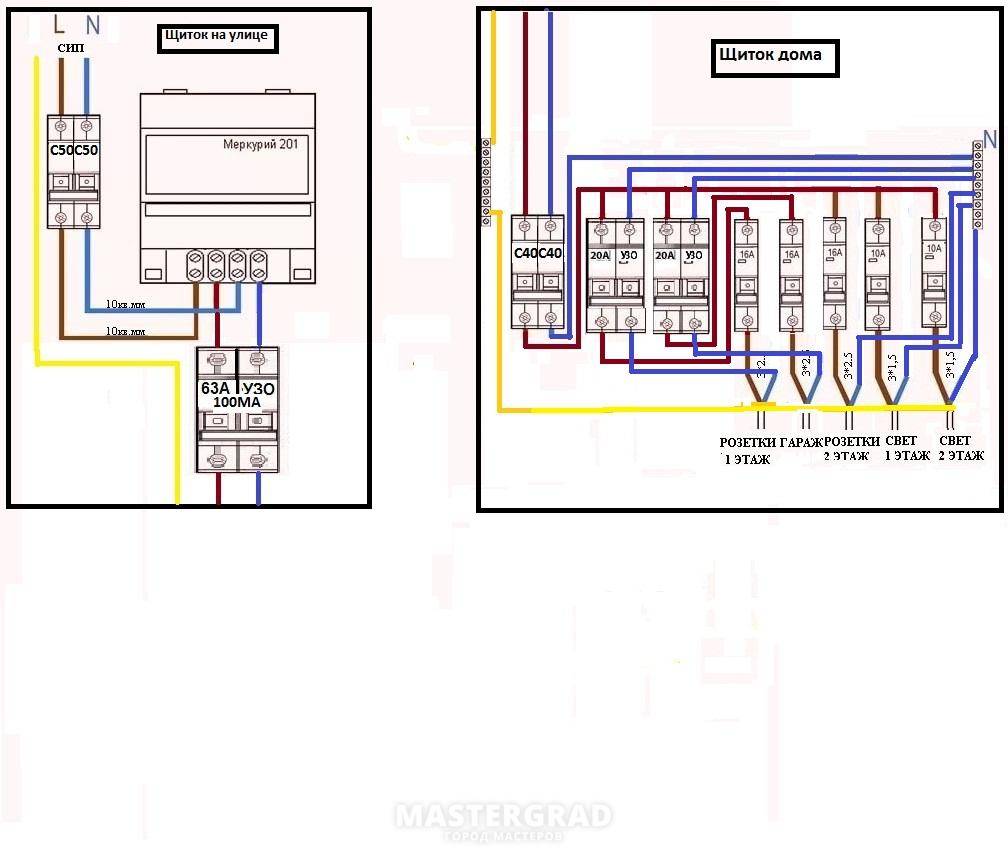

Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.

Спасибо за внимание

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
3. два способа отображения информации.

По последнему признаку счетчики делятся на:

• электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
• электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

1. оптрон — импульсный выход (телеметрия);
2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
3. оптопорт. Предусмотрена функция «электронная кнопка»;
4. микропроцессор;
5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от компании «Энергомера» с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от компании «Тайпит», тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного производителя («Меркурий 200»): в щите приходится выпиливать окно;
2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Arduino Uno + импульсный выход счетчика Меркурий 201

Добрый день! Подскажите новичку, черз что можно подключить к Arduino Uno импульсный выход счетчика Меркурий 201, спецификации приведены ниже:

В счётчике функционирует импульсный выход основного передающего устройства. Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход (в состоянии «замкнуто») не менее 30 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

в идеале на прерывание (настраиваемые прерывания на пинах 2 или 3) или любой другой. подтяжку к питанию и считывай

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Тут проблема в том что: «предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В». Фантазии не хватает как 24В держать на этом импульсном выходе и тут же, принимать на arduino. AREF ведь больше 5 вольт не держит?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

да опеределись уже до конца или тут напиши если определился. нужно еще от это напряжения питать ардуину, но еще и и считывать пин. все с одного пина?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Вот схемка. Подскажите как правильно подключить это добро к Arduino и в какие пины. Насколько я понимаю, программа полуится по подсчету прерываний? Импульсы получаются длиной 90мс.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

питается ардуина и снимает сигнал от от выводов 5 6. так?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Нет, 5 вольт надо подавать с Arduino. Снимать тоже с них.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

5В идет отдельно для ардуины?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

схема откуда? сам нарисовал или из описания?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

и где там про то что на выходе 24 вольта? там обычная оптопара. выводы колектора и эмиттера выведены

подключать к ардуине: 5 вывод на землю. 6 на 2 или 3 пин. делать внутреннюю подтяжку и все

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

так откуда неверная инфа про 24В?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

из офицального паспорта к счетчику. слово в слово переписал все с него в первый пост темы.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

так откуда неверная инфа про 24В?

жека ты поаккуратней

это уголовщиной попахивает

вмешательство в кассовое оборудование

откуда мы знаем что ТС на разборке из мусорки поднял

он просто потделывает чеки

не помню какая статья УК РФ

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Добрый день! Подскажите новичку, черз что можно подключить к Arduino Uno импульсный выход счетчика Меркурий 201, спецификации приведены ниже:

В счётчике функционирует импульсный выход основного передающего устройства. Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход (в состоянии «замкнуто») не менее 30 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В.

за базар надо отвечать

откуда мы знаем что вы не чеки левые печатать готовитесь?

Источник



Технические характеристики

Приборы учета электроэнергии Меркурий 201 устанавливается в сетях, рассчитанных на 220 вольт. Подобные однотарифные устройства применяются в жилых помещениях, офисах, общественных зданиях, объектах коммерческого назначения. В современных частных домах чаще всего устанавливается трехфазный счетчик.

Счетчик Меркурий 201 завоевал широкую популярность у потребителей, благодаря своим качествам и техническим характеристикам:

• Компактные размеры и современный дизайн, простота и легкость подсоединения к сети.
• Эффективная система защиты, не позволяющая воровать электроэнергию.
• Возможность установки прибора несколькими способами, в том числе и на DIN-рейку. Точно так же выполняется монтаж и подключение счетчика Меркурий 230.
• Некоторые модели имеют разные планы, например, оборудуются модемом PLC, своевременно реагирующим на изменяющиеся состояния устройства. Основным датчиком для снятия показаний служит ток шунта.
• Функционирует при номинальных токах 60 и 80 ампер и напряжении 220 вольт, применяется схема подключения однофазного счетчика.
• По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Гарантийный срок электросчетчика Меркурий 201 составляет 3 года.
• Межповерочный интервал составляет 16 лет, после чего устройство подлежит проверке специалистами электроснабжающей организации.
• Меркурий 201 выпускаются в двух модификациях и присоединениях. Они могут быть электромеханическими, с передачей данных через вращающийся барабан и электронными, функционирующими на основе микросхем. В первом случае показания выводятся на механическое табло, а во втором – на жидкокристаллический экран.

Основным условием нормальной эксплуатации приборов учета электроэнергии является их надежное крепление в местах с надежной защитой от механических повреждений, атмосферных и других агрессивных воздействий. Прибор может эксплуатироваться в температурном диапазоне от минус 55 до плюс 40 градусов Цельсия. При высоких напряжения приборы учета подключаются с помощью трансформаторов тока.
Перед установкой необходимо проверить класс точности, указанный в паспорте. У счетчиков Меркурий 201 он равен 1. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям.

Как обмануть электросчетчик Меркурий-201.5: схема

Отмотать показания счетчика своими руками при помощи специальных радиосхем бывает достаточно сложно. При неправильном подключении таких схем, может понадобиться ремонт счетчика. Кроме того, это может стоить не только штрафа, но и здоровья. Поэтому, хитрецы придумали несколько способов как “обмануть” счетчик Меркурий серии 201.5.

Так, остановить или замедлить электромеханический счетчик можно при помощи:

• Неодимовых магнитов. Один такой магнит устанавливается на счетчике, рядом с диском, замедляя его ход. При этом, если счетчик имеет специальную магнитную ленту, то этот способ действовать не будет.
• Иголки. Для этого в корпусе счетчика нужно проделать отверстие, через которое, по направлению к диску, вставить иголку или булавку – предмет, который будет задерживать движение диска. Такой способ подойдет только для дискового счетчика. На Меркурии 200 установка иголки будет бесполезной.
• Трансформатора. На сегодня, многие компании выпускают специальные трансформаторы, которые замедляют или останавливают счетчик (в зависимости от их мощности). Но, такие приборы могут негативно влиять на всю электронику в доме.
• Специального устройства. Некоторые устройства подключаются к счетчику, создавая неисправности в его работе, блокирующие вращение диска. На саму электропроводку такие устройства не влияют.

Кроме того, сегодня, услуги по остановке, замедлению или скручиванию счетчиков оказывает большинство электриков.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

• хранение данных;
• передачу данных;
• ведение журнала измерений;
• вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

• Т1 – пиковая зона;
• Т2 – ночная зона;
• Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Электросчетчик Меркурий-201: принцип работы, характеристики

Счетчик Меркурий 201 – это электронный прибор учета потребления электрической энергии в сетях переменного тока, который рассчитан на рабочее напряжение в 220-230 В. Устройство может использоваться как отдельно, так и совместно с автоматизированными системами учета электроэнергии.

Электромеханическое устройство обладает удобным жидкокристаллическим индикатором, модулем узкополосного PLC-модема для передачи информации по силовой сети. Скорость передачи сигнала в счетчике составляет около 7,5 кбит/с. Суммируя все показатели, устройство выводит их в киловатт-часах.

К основным достоинствам Меркурия-201 можно отнести:

• Высокий уровень точности. Прибор имеет первый класс точности из двух допустимых.
• Небольшие габариты. Прибор имеет следующие размеры: 10,5х10,5х6,4 см, а его масса не превышает 250 грамм.
• Надежность. Устройство устойчиво к кратковременным токовым перегрузкам, превышающим максимальное значение в 30 раз. При этом, отклонения в показаниях прибора составляют 1-1,5 %.
• Маленькое энергопотребление. Потребляемая счетчиком полная мощность равняется 1,5 Вт.
• Долговечность. Срок службы счетчика, в среднем, составляет 30 лет.

В комплекте к устройству поставляется защитный бокс, паспорт, инструкция по эксплуатации, гарантия. По отдельному заказу поставляется руководство по среднему ремонту. Гарантийный срок на каждый прибор составляет 36 месяцев с момента ввода прибора в эксплуатацию.
